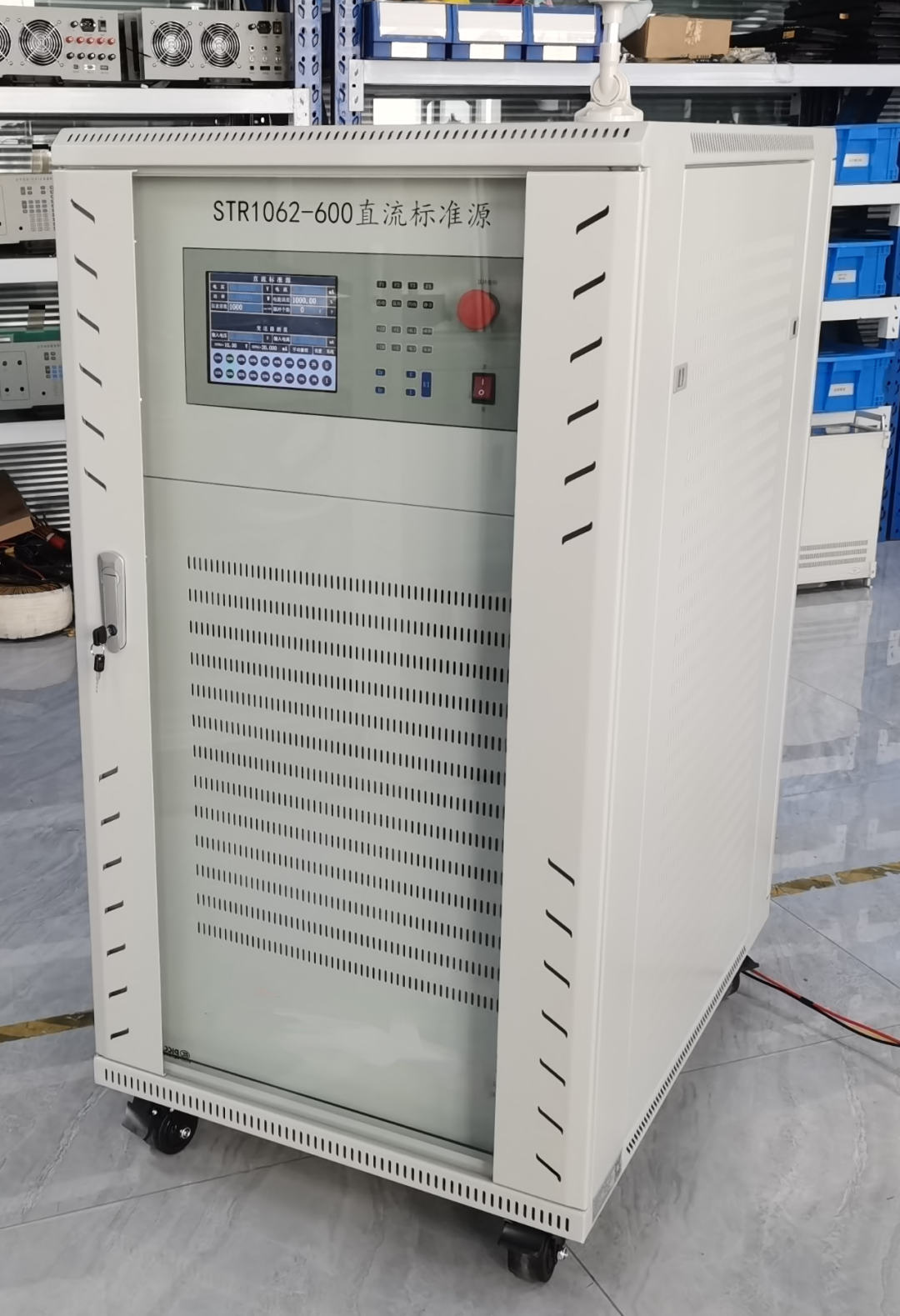

高精度 1500V/1200A 直流标准功率源
一、产品主要功能和特点
1. 高精度、高稳定度、宽量程直流电压、直流电流、直流功率输出。
2. 电流通道可以模拟分流器输出高精度 75mV 小信号、霍尔电压输出信号，用于检测带分流器或霍尔电压输入方式的直流电能表。
3. 具有一路电能脉冲输入接口，可以校验各种直流电能表、直流断路器、直流计量模块等直流计量产品误差。
4. 可以测量变送器的二次输出信号，对各种变送器进行测试。
5. 可以进行直流电能走字试验。
6. 仪器配备 RS485 接口和 RS232 接口，可以通过上位机进行整机操作，仪器开放两种格式通讯协议便于客户进行二次开发。。
7. 当电压短路、电流开路或接线错误时，可自动停止输出并伴有声光报警。
二、主要技术指标
1、直流电压输出
l 电压量程：1500V、300V、150V、75V、10V、1V、200mV、75mV。
l 调节范围：1500V 量程： (0-105)%RG ，其它量程： (0-120)%RG
l 准确度：0.02%RG 调节细度：0.01%RG；
l 稳定度：≤0.02%/2min
l 电压输出功率：1500V 量程：50mA。
300V、150V、75V 量程：60mA。
10V、1V、200mV、75mV 量程：200mA。
2、直流电流输出范围： (0-1200A)
l 电流量程：1000A、100A、25A、5A、1A、200mA、100mA、20mA、 10mA、1mA、100uA。
l 调节范围: (0-120%)RG 调节细度: 0.01%RG
l 准确度： 0.03%RG 稳定度：≤0.02%/2min
l 电流输出功率： 1000A 量程：2.5V ; 100A 量程：2V
l 25A、5A、1A 量程：4V。 其它量程：20V。
3、分流器/霍尔电压输出量程： 5V、1V、200mV、75mV。
l 调节范围： (0-120)%RG 调节细度：0.01%RG
l 准确度： 0.03%RG 稳定度：≤0.02%/2min
l 最大输出电流：30mA
4、直流功率准确度： 0.05%RG , 稳定度：≤0.02%/2min
5、直流电能准确度： 0.05%RG。
6、变送器测量 输入电压范围： ±10V， 准确度：0.05%RG。输入电流范围： ±20mA， 准确度：0.05%RG。
7、工作环境： 温度： 0℃~40℃ , 相对湿度：≤85%
8、工作电源： AC220V±10%， 最大功耗不超过 5KVA；
9、体积： 700*800mm*1200mm, 重量： 约 310Kg.
三、随机附件清单：
1、直流标准源主机 1 台
2、 1200A 直流电流测试线（2 米） 1 套（2 根）
3、 直流电压测试线 1 套（2 根）
4、 电能脉冲输入线 1 根
5、 供电电源线 1 根
6、 RS232 数据通讯线 1 根
7、 产品使用手册 1 份
8、 产品出厂检测报告 1 份
9、 售后服务证及合格证 1 份
10、40A 保险管 4 个
