半导体测试是芯片的“体检中心”，选错设备，良率、性能、成本都将失控！
各位半导体行业的研发工程师、工艺整合工程师、质量经理和采购决策者，面对从I-V特性分析、C-V曲线测量到高功率器件动态测试的复杂需求，如何选择一台或一套“综合电学测试仪”？其价格从数十万元到数千万元不等，背后是精密测量、高速开关、复杂算法的巨大差异。
本文将为您系统梳理半导体综合电学测试的核心设备体系、功能划分、价格区间和选型逻辑，助您构建从实验室到生产线的精准测试能力。
一、 半导体电学测试设备体系全景图
“半导体综合电学测试仪”并非单一设备，而是一个由精密源表、参数分析仪、开关矩阵、探针台及专用软件构成的系统级解决方案。其核心是源测量单元（SMU）。
| 1. 基础研发与特性分析 | 精密源测量单元（SMU） | ¥10万 - ¥100万 | ||
| 半导体参数分析仪 | ¥50万 - ¥300万 | |||
| 2. 晶圆级自动化测试 | 探针台 + SMU/参数分析仪 | ¥100万 - ¥500万+ | ||
| 半导体开关矩阵系统 | ¥20万 - ¥200万 | |||
| 3. 高功率与动态测试 | 高功率系统源表（SMU） | IGBT、MOSFET、SiC、GaN | ¥30万 - ¥200万 | |
| 动态参数测试系统 | ¥100万 - ¥500万+ | |||
| 4. 量产与高端研发 | 自动测试设备（ATE） | ¥500万 - ¥数千万 |
核心洞察：测试目的（研发/量产）、器件类型（小信号/功率）、测试参数（直流/动态） 是选择设备层级的根本。没有“万能”的设备，只有“精准匹配”的系统。
二、 核心设备深度解析与价格参考
1. 源测量单元（SMU）—— 测试系统的“心脏”
SMU在一台仪器内集成了精密电压源、电流源和6位半/7位半数字万用表，是半导体测试的基石。
典型品牌/系列：吉时利（Keithley）Series 2600B / 2600B-PULSE / 2650A系列。
关键参数：
源/测量范围：电压（±200V至±3kV）、电流（±100fA至±50A）。
测量分辨率：最低可达0.1fA（飞安）、1μV（微伏）。
脉冲能力：2600B-PULSE支持10A脉冲，用于避免器件自热。
价格区间：
单通道SMU（如2612B）：¥8万 - ¥15万
双通道SMU（如2614B）：¥12万 - ¥25万
高功率SMU（如2651A, 2657A）：¥30万 - ¥100万+
2. 半导体参数分析仪 —— 研发实验室的“工作站”
这是为半导体器件直流和低频参数分析而优化的集成系统。
典型系统：吉时利4200A-SCS / 4200B-SCS。
核心优势：预配置的硬件（SMU、CVU）和交互式图形化软件，极大简化测试设置、数据采集和分析流程。
价格区间：根据配置的SMU数量、CVU单元和软件模块不同，¥80万 - ¥300万。
3. 半导体开关矩阵 —— 扩展测试的“高速公路”
用于在单个SMU和多个被测器件（DUT）之间建立连接，实现多站点、多参数的自动化测试。
典型系统：吉时利707B / 708B半导体开关主机，搭配7072-HV（高压）、7174A（高频） 等矩阵卡。
关键参数：通道数（从几十到上千）、开关类型（矩阵/多路复用）、信号完整性（低噪声、高隔离度）。
价格区间：
主机+基础卡：¥20万 - ¥50万
大型多卡系统：¥50万 - ¥200万
4. 高功率动态测试系统 —— 功率器件的“试金石”
专门为表征现代功率半导体（IGBT, SiC, GaN）的静态和动态性能而设计。
核心设备：
高功率SMU（如Keithley 2651A）：提供50A脉冲、2000W脉冲功率。
双脉冲测试系统：由高速脉冲发生器、高带宽电流探头、差分电压探头组成，用于测量开关损耗、栅极电荷等。
功率器件分析仪（如Keysight PD1500A）：一体化解决方案，集成所有必要硬件和软件。
价格区间：
搭建式系统（SMU+示波器+探头等）：¥50万 - ¥150万
一体化商用系统：¥100万 - ¥500万

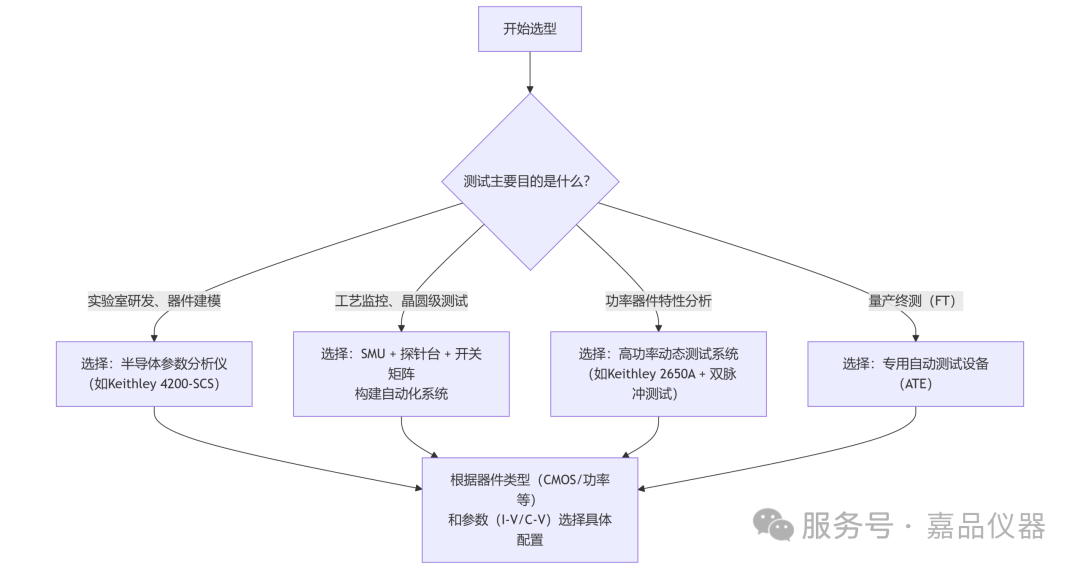

三、 选型决策树：三步锁定您的需求
四、 询价与配置必备清单
向供应商询价时，务必提供以下信息，以获得精准方案：
器件信息：
类型（CMOS、Memory、IGBT、SiC二极管等）
关键电学参数范围（最大电压、电流、电容值）
封装形式（晶圆、封装体）
测试需求：
测试项目清单：如阈值电压Vth、导通电阻Rds(on)、漏电流Ioff、栅极电容Ciss、开关损耗Esw等。
精度要求：如电流测量需要pA级还是μA级？
速度要求：是静态直流测试，还是需要ns/μs级的动态脉冲测试？
系统要求：
通道数：需要同时测试多少个器件或引脚？
自动化程度：是否需要与探针台、Handler集成？是否需要开发自动化测试软件？
未来扩展：未来是否有测试更多器件类型或增加测试项目的计划？
终极建议：半导体测试设备投资巨大，强烈建议在购买前进行设备评估或Demo测试，以验证其是否真正满足您的所有技术要求。
嘉品仪器（JP17）
作为吉时利（Keithley/Tektronix）等国际顶尖品牌的核心合作伙伴，我们提供从精密SMU、参数分析仪到高功率测试系统、开关矩阵的完整半导体电学测试解决方案。
我们拥有专业的技术团队，可为您提供免费的选型咨询、方案设计，甚至安排样机演示，确保您的投资价值最大化。
（请提供您的具体测试需求，我们将为您定制专业的系统配置方案与详细报价。）
下面直接给你一份可直接拿去选型、采购、做标书的《半导体综合电学测试仪 选型对比清单》按用途→参数→品牌→预算整理好，你填空就能用。
一、先明确你的测试对象（决定买哪一类）
测试器件：
□ 分立器件：二极管 / MOSFET / IGBT / SiC / GaN / 三极管
□ 功率模块：IGBT 模块、碳化硅模块
□ 晶圆 / 芯片：MOS 结构、二极管晶圆、IC 芯片
□ 材料：半导体薄膜、外延片、光伏、LED
□ 其他：__________
关键测试需求（必选）
□ 只做基础 I‑V 特性（导通、击穿、漏电流）
□ 需要 C‑V 测试（载流子浓度、结电容、界面态）
□ 需要 脉冲 I‑V（抑制自热、测开关、瞬态）
□ 需要 高压（≥600V / ≥1200V / ≥3000V）
□ 需要 大电流（≥1A / ≥10A / ≥100A）
□ 需要 微电流 / 高灵敏（nA、pA、fA、aA 级别）
□ 需要 自动化测试、对接探针台 / 高低温箱
二、核心技术参数选型表（直接对标）
1）电压 / 电流量程
2）C‑V 测试能力（决定是否 “综合”）
频率范围：10Hz ~ 10MHz 电容分辨率：fF 级 支持：直流偏置 C‑V、多频 C‑V、Nprofile 载流子剖面→ 做晶圆 / 材料 / MOS 必须带 C‑V，否则只能叫 “I‑V 测试仪”
3）脉冲能力（功率器件必看）
脉冲宽度：100ns ~ 1s 上升沿：<100ns 用途：避免器件自热，测真实击穿、动态电阻、开关特性→ SiC/GaN 强烈 建议带脉冲
4）精度与稳定性
精度：≤0.1%（越高越好） 显示位数：6.5 位～8.5 位 低噪声：低电流测试必须强调 “噪声底噪”
5）通道数量
基础：2 通道 SMU 标准：4 通道 SMU 晶圆 / 多引脚：≥6 通道 功率模块：需大功率专用通道
三、按预算与用途直接推荐机型
1）高端进口（研发、高校、晶圆厂）
- Keithley 4200A-SCS
全能：I‑V + C‑V + 脉冲 + 噪声 + 高速 行业标杆，适合材料、器件、失效分析 - Keysight B1500A / B1505A
B1500：通用半导体参数分析 B1505：功率器件专用（高压大电流）
2）国产高端（性价比接近进口）
- 普赛斯 PRECISE SPA-6100
1200V/100A，I‑V + C‑V + 脉冲 适合 SiC/GaN/IGBT 功率器件 - 概伦电子 FS-Pro
PXI 模块化，可扩展多通道 适合实验室、晶圆测试、自动化
3）国产经济型（工厂质检、小批量测试）
中电科仪器、苏州联讯、上海某精科等 特点：基础 I‑V，部分带 C‑V，价格低 适合：来料检验、出厂测试、简单筛选
四、最简选型结论（一句话版）
只测普通二极管 / MOS / 三极管，要稳定可靠→ 选 4 通道 SMU 综合测试仪，带基础 I‑V 做 SiC/GaN/IGBT 功率器件→ 选 1200V + 大电流 + 脉冲 I‑V 做晶圆、材料、MOS 结构研究→ 必须选 I‑V + C‑V 一体化半导体参数分析仪 追求极致性价比、国产替代→ 选 普赛斯 / 概伦 这类专业国产仪器
五、我需要你补充 4 个信息，就能给你 “最终精准型号 + 报价区间”
最高测试电压要多少？ 最大电流要多少？ 是否必须带 C‑V？ 预算大概多少（几万 / 十几万 / 几十万）？
你回复这 4 项，我直接给你：最合适的 2~3 款具体型号 + 核心配置对比 + 标书可用技术参数表。
