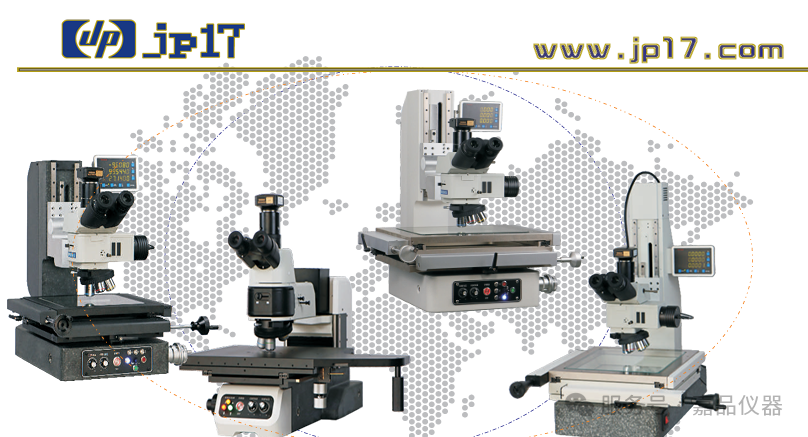

嘉品仪器全系列工业显微镜产品手册，涵盖金相显微镜、金相测量显微镜、全自动测量显微镜、工具显微镜、视频显微镜、体视显微镜六大品类，包含各型号简介、核心特点、技术参数、应用场景、光学配置及硬件规格，统一配套服务热线 400-6886-456、官网www.jp17.com，设备通用电源为交流 110V/220V±10%、50Hz，整体面向工业精密检测、半导体、电子、五金、医疗、科研等领域。
一、产品整体分类与应用领域
二、各系列产品细分介绍
（一）WNS 高倍金相观察显微镜（纯观察为主，兼顾简易测量）
1. WNS-12DS（Z 轴电动手脉款）
核心结构：Z 轴电动手脉调焦，镜头升降、机械平台固定，XY 三层精密平台，支持 12 寸工件检测。 核心性能：Z 轴最小位移0.0005mm，选配测高模块后光栅分辨率达0.0001mm；三档分光三目观察筒，可实现双目观察 + 显微摄影同步进行。 配置：标配明暗场物镜与光路、5 孔明暗场转换器（带 DIC 插槽）；相机可选 630 万 / 1200 万 USB3.0 高清相机；平台移动范围 310×310mm，可选 12 寸旋转平台、长工作距离物镜。 拓展功能：可加装读数尺、数显表、辅助对焦模块实现测高。
2. WNS-04~08~12（手动调焦款）
核心结构：Z 轴手动同轴粗微调对焦，全系列配备玻璃平台、上下 LED 光源。 型号区分：按检测尺寸分为 4/6/8/12 寸，对应平台行程 150×105mm、158×158mm、210×210mm、310×310mm，均可选配旋转平台。 通用特点：三档分光观察筒、无限远光学系统；标配明暗场光路，支持 DIC 微分干涉（选配）、手动 / 电动鼻轮、长工作距离物镜；软件支持拍照、录像、二维测量、大图拼接、数据导出。
（二）金相测量显微镜（观察+ 高精度尺寸测量，DS 为 Z 轴电动手脉）
该系列融合金相高倍观察与影像测量功能，支持 XYZ 三维测量，测量精度统一标准：X-Y≤(2.5+0.02L)μm，Z≤(4+0.02L)μm（L 为被测长度，单位 mm），光栅尺可选 0.0005mm/0.0001mm。
1. WNS-1010DS/2020DS（迷你结构）
机身：小巧紧凑，重量 50KG/100KG，适合中小型工件。 测量范围：100×100mm、200×200mm；标配明场物镜，可选明暗场、偏光、DIC 功能。 功能：Z 轴电动手脉对焦，配快速释放装置，便于批量 / 大工件移动，适配电子组件、易碎微小零件检测。
2. WNS-3020DS~5040DS（全花岗岩结构）
机身：基座 + XY 平台采用花岗岩，稳定性强、不变形生锈，重量 150~300KG，机型规格更大。 测量范围：300×200mm~500×400mm，覆盖大尺寸工件；其余光学、调焦、选配功能与迷你款一致。
3. STM7200DS/7300DS（国际品牌机身）
结构：花岗岩底座 + 三层镀镍金属平台，重量 100/150KG。 参数：测量范围 200×200mm、300×300mm；XY 光栅 0.0005mm，Z 轴标配 0.0001mm。
4. DTN-2010DS/3020DS（铸铝 + 球铁平台）
结构：铸铝底座立柱、三层球铁镀镍平台，轻量化设计（75/120KG）。 参数：测量范围 200×100mm、300×200mm，硬件与测量性能同主流测量机型。
（三）WNS-2020CS~4030CS 全自动金相测量显微镜（CS = 全自动三轴电动）
定位：高端全自动批量检测机型，三轴伺服驱动，支持 CNC 编程、自动测量、SPC 报表统计。 核心性能：XYZ 三轴电动 + 手脉双控制，三档调速，低速移动精度可达 0.5μm；全花岗平台，双重闭环运动控制。 智能功能：自动边缘提取、自动对焦、影像合成，工件可随意摆放完成批量检测；测量范围 200×200×150mm ~ 400×300×150mm，重量 125~250KG。 选配：明暗场、偏光、DIC、测高模块、电动鼻轮等。
（四）WNS-M/DTN-M 工具显微镜
定位：光机电一体化高精度测量仪器，主打三维测量，适配高性能零件、易碎工件。 结构与操控：粗微调同轴手轮调焦，粗调 40mm / 圈、微调 0.02mm / 圈；配快速释放工作台，操作便捷。 光学参数：双目 10X 目镜（可选 20X），1.0~6.5X 连续变倍物镜；目视放大 10~65X，影像放大 30~280X。 照明：绿色 LED 轮廓光源 + 白色 LED 环形上光源；数显精度可选 0.001/0.0005/0.0001mm。 型号规格：分为 WNS、DTN 两大系列，测量范围 200×100mm、300×200mm，重量 70~150KG。
（五）微型测量平台& 微型工具显微镜
1. WNS-03MP 三寸微型测量平台
参数：XY 行程 75×75mm，精度 0.5μm，带光栅信号输出，可对接数显表。 用途：改造升级各类传统显微镜，增加 XY 测量功能，解决大视野工件跨范围测量问题，适配工厂、院校设备改造。
2. WNS-075M 微型工具显微镜
体型：小巧轻便（8KG，300×300×450mm），集成 3 寸平台、数显表、测量软件。 倍率：A 款 10~65 倍（影像最高 200 倍）；B 款搭配金相物镜可达 50~650 倍（影像最高 2000 倍），搭载 320 万千兆网相机。
（六）WTV 系列视频显微镜（视频成像，降低用眼疲劳）
整体特点：高清影像输出、60 帧无拖影，支持实时观察、拍照录像，多人同步观测，适配流水线检测。
1. WTV-01/02 一体式视频显微镜
结构：镜头、相机、屏幕、光源一体化，无需复杂接线，支持 HDMI/USB 输出。 核心差异：WTV-01 搭载电子反馈镜头，自动识别倍率、免反复标定；两款物镜均为 0.75~4.5X 连续变倍，工作距离 100mm。 配置：200 万像素 CMOS，标配 11.6 寸 1080P 屏；内置测量软件，可测长度、周长、角度、面积。
2. WTV-03/04 分体式视频显微镜
核心差异：WTV-03 无透射光、无 XY 平台；WTV-04 标配透射光 + XY 微调平台。 参数：0.7~4.5X 连续变倍，标配放大 20~180X，选配物镜可达 14~360X；工作距离 110mm，仅支持影像观察，无专业测量功能。
（七）WZS 系列体视显微镜
定位：经典连续变倍体视镜，光学镀膜、景深大、视场宽、工作距离长，适配工业检测、生物、医学、科研。 主流型号及参数
WZS-0745/T：0.7~4.5X 变倍，7~45 倍，最大扩展 270X，工作距离 110mm； WZS-1065/T：1.0~6.5X 变倍，10~65 倍，最大扩展 390X，工作距离 108mm； WZS-0655/T：0.6~5.5X 变倍，6~55 倍，最大扩展 330X； WZS-0870/T：0.8~7.0X 变倍，8~70 倍，最大扩展 420X。
通用配置：标配 10X 大视场目镜（可选 15/20/30X），T 款为三目可外接 CCD；可选多款辅助物镜、环形 LED 光源、透射光底座，瞳距与调焦范围可调。
三、通用技术与配件总结
光学系统：全系主流机型采用无限远色差校正光学系统，支持明暗场、DIC 微分干涉、偏光（大部分为选配）；金相物镜标配 5X/10X/20X/50X，100X 为选配。 调焦方式：分为手动同轴粗微调、电动手脉调焦、全自动伺服调焦三类，高端机型支持双模切换。 成像设备：相机主流为 200 万 / 630 万 / 1200 万像素 CMOS/CCD，接口包含 USB3.0、HDMI、千兆网。 精度等级：常规移动 / 光栅精度 0.0005mm，高精度选配可达 0.0001mm；整机测量精度遵循统一微米级计算公式。 照明系统：标配高亮度 LED 反射光源，多数机型可选透射光、环形灯、滤色片、偏光组件。 拓展配件：旋转平台、长工作距离物镜、手动 / 电动物镜鼻轮、数显表、测高模块、辅助对焦模块、各类支架底座均支持选配。
WNS-04~12高倍金相观察显微镜
WNS-1010DS/2020DS金相测量显微镜
WNS-3020DS~5040DS金相测量显微镜
STM7200DS/7300DS金相测量显微镜
DTN-2010DS/3020DS金相测量显微镜
WNS-2020CS~4030CS全自动金相测量显微镜
WNS-03MP三寸微型测量平台/WNS-075M微型工具显微镜
WNS-M/DTN-M系列工具显微镜
WTV-01/02一体式视频显微镜
WTV-03/04 视频显微镜
WZS-0745/1065/0655/0870体视显微镜
嘉品仪器（JP17）的核心优势在于“深度且全栈的产品覆盖”
与 “以专业团队为支撑的一站式解决方案” 的紧密结合，能高效帮助客户构建从研发到认证的完整检测与可靠性验证体系。如需详细选型或方案定制，建议直接联系：
官方联系渠道：
官网：www.jp17.com 服务热线：400-6886-456
在质量成为核心竞争力的时代，嘉品仪器（JP17）以其二十年的专注与创新，证明了它不仅是仪器供应商，更是企业提升产品内在质量、赢得市场信任的关键赋能者与护航者。
