适用对象：铝材阳极氧化加工厂、铝制品生产企业、金属表面处理车间、各类质量检测机构

前言:阳极氧化是铝及铝合金制品主流的表面处理工艺，依靠电化学方式在铝材表面生成致密的氧化铝保护膜。该氧化层可大幅提升铝材耐腐蚀、耐磨损性能，同时兼具装饰与绝缘效果，广泛应用于建筑型材、电子数码、汽车配件、日用容器等领域。

氧化层厚度是判定阳极氧化工艺品质的核心指标，厚度不达标、厚薄不均都会直接影响产品使用寿命与合规性。但铝属于非磁性金属，加之部分工件存在小面积测量区、曲面外形、超薄氧化层等特点，给常规厚度检测带来诸多难题。

本文结合德国 PHYNIX 原厂技术、国家检测标准以及实际样品实测数据，打造一套适配各类铝材工件的氧化层厚度完整测量方案。本次选用铝圆柱体样品开展全流程验证，工件顶面 15mm 小平面上的氧化层厚度约 11~12μm，整套设备搭配专属配件测量数据稳定，可满足工业量产、精密质检、现场抽检等多元化使用需求。

一、行业背景与测量难点解析

1.1 铝材阳极氧化工艺及膜层应用规格

阳极氧化生成的氧化铝膜层性能出众，不同使用场景对氧化膜厚度、测量精度有着明确区分，具体参数如下：

1.2 核心测量挑战与对应解决方案

结合铝材材质特性、工件结构以及产线检测要求，梳理出四大行业共性难题，同时匹配 PHYNIX 针对性解决方案：

二、测量原理与合规标准

2.1 探头选型核心依据：为何铝材必须选用 N 型探头

依据 PHYNIX 原厂技术资料以及GB/T 4957-2003国家标准，可明确探头选型规则：

1.铝及铝合金属于非磁性导电金属，不具备铁磁性；

2.磁感应法（F 型）测厚技术依赖铁磁性基材，完全不适用于铝材检测；

3.电涡流法（N 型）专门针对铝、铜、无磁不锈钢等非磁性导电金属表面的绝缘覆盖层（氧化层、油漆、涂层等）设计。

核心结论：测量铝材阳极氧化层，N 型电涡流探头是唯一合规且有效的选择。

2.2 N 型电涡流法工作原理

整套设备依靠电磁感应原理实现无损测厚，运作逻辑清晰、检测响应迅速：

1.探头内部高频线圈通电后，产生稳定的交变电磁场；

2.探头贴近铝材基材时，电磁场会在金属表面感应出电涡流；

3.电涡流反向生成磁场，对探头原始电磁场形成削弱作用；

4.氧化层厚度决定探头与铝基材的间距，间距变化直接改变涡流强度；

5.仪器实时捕捉线圈阻抗的细微变化，通过内置算法精准换算出氧化层实际厚度。

2.3 适配国内外主流检测标准

本套测量方案完全契合多项国标与国际标准，检测数据具备权威性，可用于质检报告出具：

三、实测案例：铝圆柱体氧化层检测验证

3.1 实测样品与仪器整体配置

本次验证选用工业常用铝圆柱体工件，聚焦小平面薄氧化层这一典型检测场景，详细配置如下：

3.2 配置选型逻辑（针对性解决检测难点）

本次组合配置精准匹配工件特点，每一项配件与操作方式均有对应的技术支撑：

3.3 实测稳定性数据

在同一测点连续开展 5 次测量，数据波动极小，充分验证方案的可靠性：

实测总结：5 组数据分布均匀，标准偏差仅 ±0.13μm，复测一致性优异，该配置可稳定完成小面积、薄氧化层铝材的厚度检测。

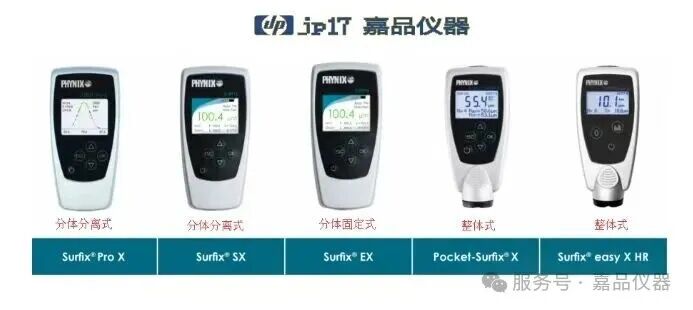

四、分场景仪器配置推荐

结合产线量产、精密检测、科研机构、现场抽检四大应用场景，划分四套差异化配置，用户可根据自身需求按需选择。

4.1 产线标准配置（铝材氧化厂首选）

适配生产线全检、批量抽检，兼顾实用性、检测效率与基础数据追溯，也是本次实测同款配置：

4.2 高精度配置（薄氧化层、微型工件专用）

面向电子产品、精密铝件等厚度＜25μm的超薄氧化层检测场景，主打高精度与小测点适配：

4.3 科研 / 第三方检测机构配置

针对实验室、质检院所等专业机构，侧重大数据存储、专业数据分析与自动化报告生成：

4.4 经济便携配置（户外 / 现场快速抽检）

主打轻量化、易携带，适合工地巡检、外协工件现场验收、户外临时检测等场景：

五、核心配件技术参数（N1.5 探头 + 9mm 探头帽）

该组合是铝材行业应用最广泛的搭配，核心技术参数如下：

六、精度影响因素与实操技巧

6.1 影响测量精度的因素及应对方案

在实际检测中，基材、表面状态、工件外形等都会干扰数据，结合实操经验整理对应解决办法：

6.2 V 型槽定位使用技巧（曲面铝材必备）

PHYNIX 探头底部自带 V 型槽结构，是测量铝圆柱体、弧形铝件的关键配件，操作步骤如下：

1.将探头 V 型槽平稳卡在圆柱面弧顶位置；

2.调整角度，保证探头轴心与曲面法线完全重合；

3.轻压探头，听到仪器提示音后读取数据即可。

6.3 连续测量模式使用规范

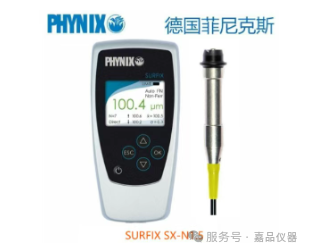

Surfix SX 系列标配连续测量功能，有效降低人为操作误差：

·操作方式：探头保持静止按压在氧化层表面，不移动、不滑动；

·工作逻辑：仪器自动重复测量 3~5 次；

·注意事项：严禁探头在工件表面滑动测量，避免划伤膜层与探头。

七、标准化测量操作全流程

7.1 测量前准备工作

1.启动仪器，检查电池电量，电量不足及时更换，防止检测中断；

2.根据测点大小，为 N1.5 探头安装 9mm 探头帽；

3.选定测量位置，优先选择铝圆柱体顶面中心区域，远离工件边缘；

4.用干净干布擦拭测点表面，彻底清除油污、粉尘、杂质。

7.2 仪器校准（测量精准的核心）

校准是铝材氧化层检测的重中之重，严禁使用铁质零板替代铝零板：

1.铝零板零点校准：将探头垂直按压在无氧化层的同材质铝零板上，执行零点校准；

2.标准箔片校准（可选）：将 25μm 标准箔片放置于铝零板表面，验证仪器读数精度；

3.校准复核：重复测量铝零板 3 次，读数稳定在 0±1μm 范围内，即为校准合格。

7.3 正式测量操作步骤

1.曲面工件：借助 V 型槽完成定位，确保探头垂直贴合弧面；平面工件：探头垂直按压在平面中心；

2.保持手部稳定，听到仪器提示音后记录单次读数；

3.同一测量区域重复测量 3~5 次，计算平均值；

4.所有数据自动存储至仪器，检测完成后通过 USB 导出至 Excel 归档。

八、行业检测标准参考

汇总国内及国际主流铝材阳极氧化膜标准，为企业制定内控指标、合规检测提供参考依据：

九、PHYNIX 整套方案核心优势

结合行业痛点与实测效果，总结本套铝材氧化层测量方案八大核心亮点：

1.原理适配性强：N 型电涡流原理专属铝基材，完全符合 GB/T 4957 等国标，从根源规避原理性误差；

2.小测点适配能力突出：9mm 探头帽缩小探头尺寸，轻松应对 15mm 小型平面等狭小测量区域；

3.探头耐用性高：全系探头搭载碳化钨硬质合金测芯，耐磨损，可承受生产线高频次按压作业；

4.曲面适配便捷：一体化 V 型槽设计，快速完成圆柱体、弧形铝件的垂直定位；

5.人为误差可控：连续测量模式自动复测，减少人工按压、读数带来的偏差；

6.完善的数据管理：多机型支持数据存储、USB / 蓝牙传输，一键导出报表，质量追溯便捷；

7.原厂品质保障：所有探头均为德国诺伊斯原厂制造，性能稳定，使用寿命长久；

8.实测效果验证：经铝圆柱体小平面薄氧化层实测，数据标准偏差仅±0.13μm，稳定性拉满。

总结

铝及铝合金作为非磁性金属，其阳极氧化层厚度检测必须采用 N 型电涡流法，磁感应法完全无法适用。德国 PHYNIX 菲尼克斯 Surfix 系列测厚仪搭配 N1.5、N0.5A 等专用探头，辅以 9mm 探头帽、V 型槽定位结构以及铝零板校准工艺，完美解决了铝材无磁性基材、超薄氧化层、小面积测点、曲面外形四大检测难题。

本次铝圆柱体实测样品氧化层厚度约 11.92μm，多次复测数据波动极小，充分证明整套方案精度高、稳定性强、落地性好。方案覆盖量产产线、精密质检、实验室检测、现场抽检等全场景，可全面助力铝材表面处理企业把控氧化工艺品质，满足国内外各项标准要求。
