光伏发电项目从组件生产、电站建设、并网调试到运维监测全流程中，需要使用以下检测仪器和设备：
用于组件生产、来料检验及实验室研发。
- 光伏测试系统（嘉品仪器推荐）
- 测试对象：太阳能电池组件、逆变器。
- 支持标准：EN50530、Sandia等国际标准。
- 模拟条件：可模拟不同光照和温度条件进行I-V曲线测试。
- 高压型：如HIOKI IR5050/5051（最高5kV，用于高压设备绝缘诊断）。
- 生产线专用：如HIOKI BT5525（带微短路检测BDD功能）。
- 安规综合测试仪：集成交流/直流耐压、绝缘电阻测试功能。
- 电致发光（EL）检测设备
- 隐含缺陷检测：用于检测电池片隐裂、碎片等（文档中未详述，但为行业必备）。
二、 电站建设与安装调试
用于现场安装、接线检查及初始调试。
- 直流高压测试与安全工具
- 直流高压测试探头：如HIOKI P2000。
- 最大测量CAT III 2000V，无需关闭系统即可安全测量光伏组串。
- 支持与日置钳形表或数字万用表连接（如DT4261, CM4375-50）。
- 非接触式电压电流测试仪：如Fluke T6-1000 PRO。
- 采用FieldSense™技术，无需接触裸露导体即可测量交流电压、电流和频率。
- 带Visual Continuity™通断检查功能。
- 钳形表（交直流）
- 高安全性钳形表：
- 福禄克393FC：CAT III 1500V安全等级，IP54防护，专为光伏电站设计，带直流功率测量和音频极性指示功能。
- 日置CM4375-50：尖头钳口易入缝隙，最高1000A，支持浪涌电流测量，搭配P2000可测DC2000V开路电压。
- 日置CM4371-50/CM4373-50：自动判断交直流，支持无线数据传输（需Z3210适配器）。
- 绝缘电阻测试（现场）
- 高压绝缘电阻表：如HIOKI IR5051（专为光伏绝缘电阻测量设计，测试电压最高5kV）。
- 接线检查与通断测试
- 万用表/测电笔：用于电压、通断性检查。
- 机械安装与校准工具
- 激光测距仪：如Fluke 405/408/410，用于场地测量。
- 倾角与方位测量：如Fluke IRR SOL太阳能辐照度计，集成指南针和倾斜传感器，用于安装角度校准。
三、 系统性能与并网测试
用于验证系统发电效率、并网质量及逆变器性能。
- 功率分析仪与电能质量分析仪
- 功率分析仪：
- 日置PW3390：高精度（±0.049%），32通道同步，用于逆变器、储能系统综合评估。
- 日置PW8001/PW6001：宽频带，支持多通道功率分析。
- 日置PQ3198：符合IEC 61000-4-30 Ed.3 Class A标准，用于监测/记录电能质量。
- 日置PQ3100：符合Class S标准，小巧轻便。
- 电网模拟器
- AC2000系列电网模拟器（嘉品仪器代理）：
- 用于逆变器研发、品质验证及生产测试。
- 支持LVRT（低电压穿越）测试、电压瞬断瞬变模拟、谐波合成。
- 四象限运行，能量回馈电网。
- IV曲线测试仪
- 专用光伏IV测试仪：用于现场测试组串的I-V特性曲线，定位故障（文档中未列具体型号，但为运维核心设备）。
- 绝缘监测与接地测试
- 接地电阻测试仪：用于检查接地系统有效性。
四、 环境与辐照度监测
用于评估电站资源与环境条件。
- 太阳能辐照度计
- Fluke IRR SOL：高精度单晶硅传感器，测量高达1400 W/m²辐照度，集成温度、指南针、倾角测量。
- 环境测试仪
- 温湿度检测仪：如Fluke 971。
- 风速计：如Fluke 925（叶轮式）、923（热敏式）。
- 照度计：如日置FT3424（符合DIN 5032-7标准）。
五、 运维与故障诊断
用于电站日常巡检、故障定位和性能评估。
- 热成像仪
- 红外热像仪：用于检测组件热斑、接线盒过热、连接器故障等。
- 文档中提及热成像仪类别（如MY-R96/Pro），为通用故障诊断工具。
- 无人机检测系统
- （文档未详述，但现代电站运维常用）：搭载热成像和可见光相机进行巡检。
- 数据监控与采集系统
- 存储记录仪：如日置MR8740/MR8741，多通道绝缘输入，高速采样，用于长期数据记录与分析。
- 监控软件：如日置SF1001数据查看软件、GENNECT Cross软件（支持无线数据传输与谐波分析）。
六、 安全防护设备
- 个人防护装备（PPE）
- 绝缘手套、绝缘鞋、安全帽等（文档未列，但为必备）。
- 安全隔离工具
- 绝缘锁具、警示牌等。
总结与选型建议
应用阶段 | 核心仪器设备 | 关键考量 |
|---|---|---|
组件生产与质检 | 光伏测试系统、绝缘耐压测试仪、EL检测仪。 | 精度、符合标准（如IEC 61215, IEC 61730）。 |
电站安装调试 | 高压钳形表（Fluke 393FC/日置CM4375）、直流高压探头（P2000）、绝缘电阻表（IR5051）。 | 安全等级（CAT III/IV）、电压量程、便携性、防尘防水（IP54）。 |
系统并网验证 | 功率分析仪（PW3390）、电能质量分析仪（PQ3198）、电网模拟器（AC2000）。 | 精度、谐波分析能力、是否符合并网标准（如LVRT）。 |
环境与资源评估 | 辐照度计（Fluke IRR SOL）、温湿度风速计。 | 精度、集成功能（倾角、指南针）。 |
日常运维 | 热成像仪、IV曲线测试仪、数据记录仪。 | 便携性、数据分析软件、缺陷定位能力。 |
核心建议：
- 安全第一：在直流侧作业务必使用CAT III 1500V及以上等级的工具（如Fluke 393FC）。
- 效率与精度：并网测试和性能评估需选用高精度功率分析仪和符合标准的电能质量分析仪。
- 运维智能化：利用无线工具（如日置Z3210适配器）和数据分析软件，提升巡检和数据管理效率。
如需具体型号选型或方案配置，可访问嘉品仪器官网（www.jp17.com）或联系服务热线（400-6886-456）获取支持。

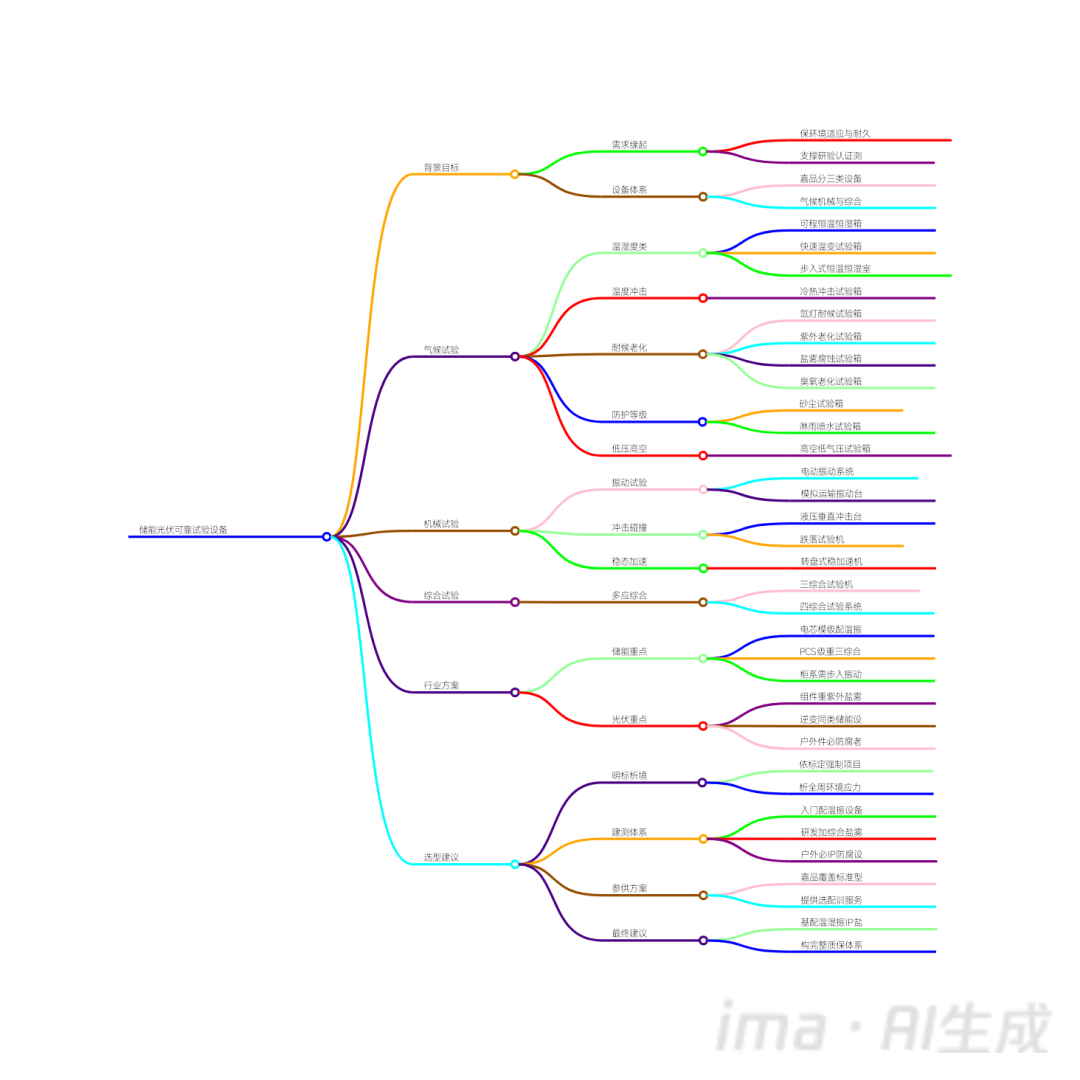

针对储能行业和光伏发电行业，除了上述专项检测设备外，为确保产品在全生命周期内的环境适应性、机械耐久性和长期可靠性，还需配备以下环境可靠性试验设备。这些设备主要用于研发验证、型式试验、质量抽检和认证测试。
嘉品仪器（JP17）公司，其可靠性试验设备体系完整，主要分为气候环境、机械环境和综合环境三大类。
一、 气候环境试验设备
模拟温度、湿度、光照、淋雨、盐雾、沙尘等单一或交变的环境应力。
设备类别 | 具体设备 | 在储能/光伏行业的应用目的 |
|---|---|---|
温湿度试验 | 可程式恒温恒湿试验箱 (如 TH系列、HUD-E702) | 测试储能电池/PCS、光伏逆变器、控制器在恒定或交变温湿度下的性能与存储可靠性。 |
快速温变试验箱 (如 HUD-E708) | 进行温度循环测试，考核光伏组件层压材料、电池连接件因热胀冷缩导致的疲劳失效。 | |
步入式恒温恒湿试验室 (如 HUD-E705) | 用于大型储能柜、光伏逆变器整机或批量产品的温湿度环境测试。 | |
温度冲击 | 冷热冲击试验箱 (如 HUD-E703，分三箱/两箱式) | 测试半导体器件（IGBT）、电子元器件的耐温度急剧变化能力，用于光伏逆变器关键部件筛选。 |
耐候性与老化 | 氙灯耐候试验箱 (如 HUD-E711，风冷/水冷式) | 评估光伏组件背板、封装材料（EVA）、接线盒及储能柜户外涂层的抗紫外线老化性能。 |
紫外（UV）老化试验箱 (如 HUD-E802) | 加速测试塑料、橡胶密封件在紫外线下的老化，适用于户外安装的部件。 | |
盐雾腐蚀试验箱 (如 HUD-E808) | 考核储能电池外壳、连接器、光伏支架、汇流箱等金属部件的耐腐蚀性能（尤其沿海地区）。 | |
臭氧老化试验箱 (如 HUD-E801) | 测试电缆绝缘层、橡胶密封圈等聚合物材料在臭氧环境下的老化。 | |
防护等级（IP） | 砂尘试验箱 (如 HUD-E706) | 验证储能柜、光伏逆变器、接线盒的防尘能力（IP5X, IP6X），适用于风沙较大地区。 |
淋雨/喷水试验箱系列 (IPX1-IPX9K) | 验证户外安装的储能柜、光伏汇流箱、逆变器的防水密封等级。 | |
低压/高空 | 高空低气压试验箱 (如 HUD-E714) | 模拟高海拔低气压环境，测试设备（如储能系统）内部散热、绝缘及密封性能。 |
二、 机械环境试验设备
模拟振动、冲击、跌落、碰撞等力学应力，考核产品的结构强度和运输可靠性。
设备类别 | 具体设备 | 在储能/光伏行业的应用目的 |
|---|---|---|
振动试验 | 电动振动试验系统 (如 ES系列) | 模拟公路运输振动，用于储能电池模组/PACK、光伏逆变器的振动耐久性测试和故障筛选（ESS）。 |
专门模拟物流运输过程中的振动环境，考核包装后的产品可靠性。 | ||
冲击与碰撞 | 液压垂直冲击试验台 | 模拟设备在装卸、运输过程中受到的瞬间冲击，考核储能柜内部结构、光伏组件玻璃的强度。 |
跌落试验机 (单翼/双翼/零跌落) | 测试便携式储能设备、小型光伏组件或关键零部件在跌落时的耐受能力。 | |
稳态加速度 | 转盘式稳态加速度试验机 | 测试部件在恒定离心力（如旋转设备）下的结构完整性，应用相对较少。 |
三、 综合环境试验设备
将多种环境应力（如温度、湿度、振动、低气压）同时或顺序施加，进行更真实、更严苛的环境模拟。
设备类别 | 具体设备 | 在储能/光伏行业的应用目的 |
|---|---|---|
多应力综合 | 三综合环境试验机 (温度+湿度+振动) | 高端验证必备。用于模拟光伏逆变器、储能PCS在运行中同时承受振动与温湿变化的复杂工况，暴露潜在缺陷。 |
四综合环境试验系统 (温度+湿度+低气压+振动) | 主要用于航空航天等高要求领域，可为特殊环境（如高原移动储能）的极端可靠性验证提供支持。 |
四、 行业专用可靠性试验方案建议
1. 储能行业可靠性试验重点配置
- 电芯/模组级别：
- 基础：高低温交变试验箱（测试温度适应性）、振动试验台（模拟运输）。
- 深入：三综合试验机（模拟车辆运行中的振动与温湿度耦合）、盐雾箱（考核户外柜体防腐）。
- PCS/储能逆变器级别：
- 基础：温湿度循环箱、防尘防水设备（IP测试）。
- 关键：三综合试验机（核心可靠性验证）、电网模拟器（配合进行电气性能与环境应力叠加测试）。
- 储能柜/集装箱系统级别：
- 基础：步入式恒温恒湿室、大型振动台。
- 认证：全套IP防护等级测试设备、盐雾腐蚀箱。
2. 光伏发电行业可靠性试验重点配置
- 组件级别：
- 核心：紫外老化箱、盐雾箱、冰雹冲击试验机（文档未提及但行业重要）。
- 认证：湿热循环箱（如IEC 61215要求）。
- 逆变器级别：
- 与储能PCS类似：温湿度循环箱、三综合试验机、防尘防水设备是核心。
- 户外安装部件（支架、汇流箱等）：
- 核心：盐雾腐蚀试验箱（必须）、紫外老化箱。
总结与选型流程建议
- 明确标准：首先依据产品需要遵循的国标（GB）、行标、IEC、UL等标准，确定强制要求的试验项目（如光伏组件的IEC 61215，储能的IEC 62619）。
- 分析生命周期环境：分析产品从运输、存储、安装到运行全周期可能遇到的环境应力（如温度、湿度、振动、腐蚀等）。
- 构建测试体系：
- 入门与质检：配备可程式恒温恒湿箱和振动试验台，覆盖最基本的环境和机械应力测试。
- 研发与认证：增加三综合试验机、盐雾箱、老化箱等，进行深入失效分析和标准符合性验证。
- 户外产品：必须配备防尘防水（IP） 和腐蚀老化类设备。
- 参考嘉品仪器方案：其提供的设备从标准型号到定制化大型步入式实验室均有覆盖，并能提供从选型、配置到技术培训的完整解决方案。
最终建议：对于储能和光伏这类高可靠性要求的行业，建议在专项性能检测设备基础上，至少配置温湿度循环、振动、IP防护及盐雾腐蚀这几类可靠性试验设备，以构建完整的质量验证体系。具体选型可咨询嘉品仪器（www.jp17.com, 400-6886-456）获取针对性方案。
