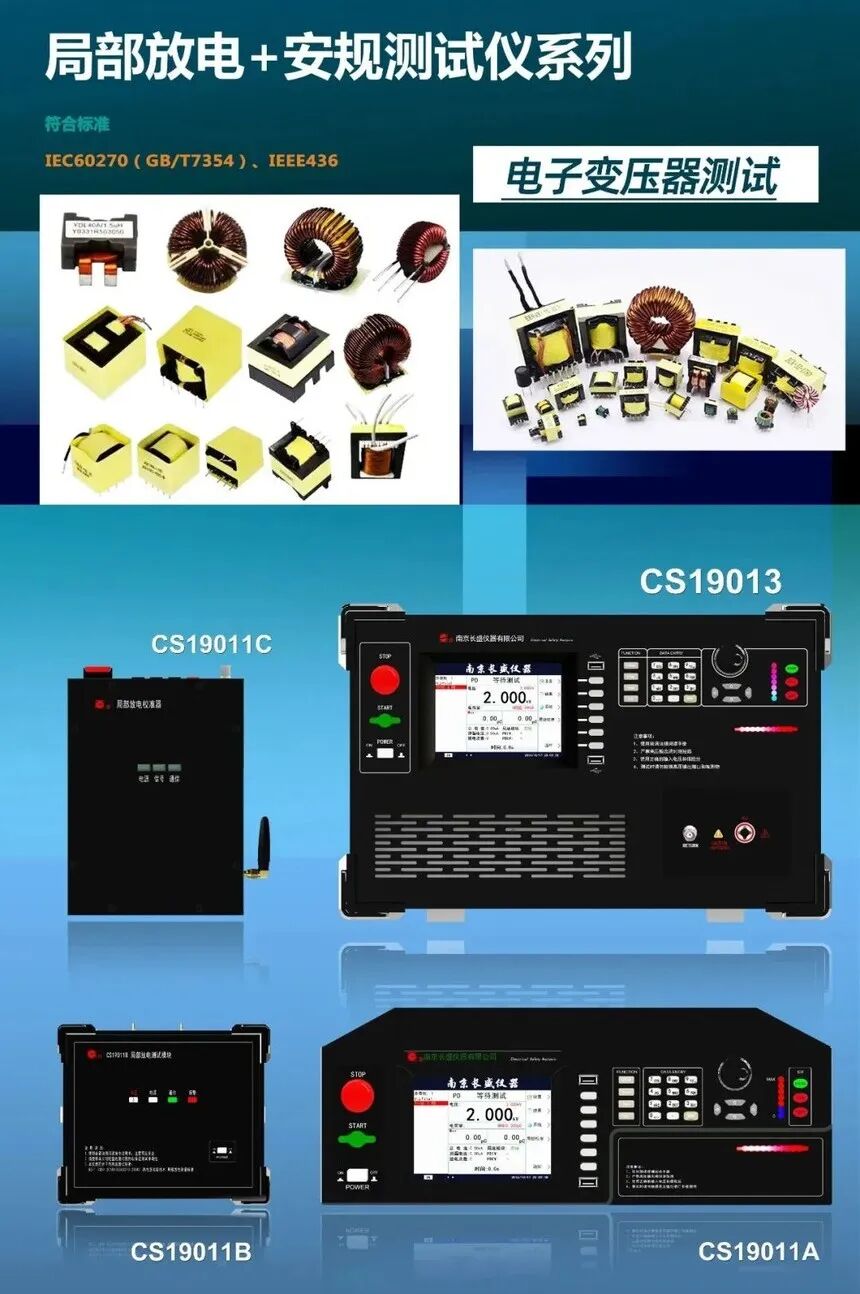

CS1901X系列局部放电安规综合测试仪-电子变压器测试

     这是一个非常典型的案例，很好地揭示了局部放电测试在电子变压器（尤其是高压高频变压器）质量控制和可靠性评估中的关键作用。局部放电测试是评估高压变压器绝缘系统长期可靠性和工艺质量的至关重要的“体检”手段。它不是为了测试变压器能否“通电工作”，而是为了预测其在长期高压应力下能“可靠工作多久”。

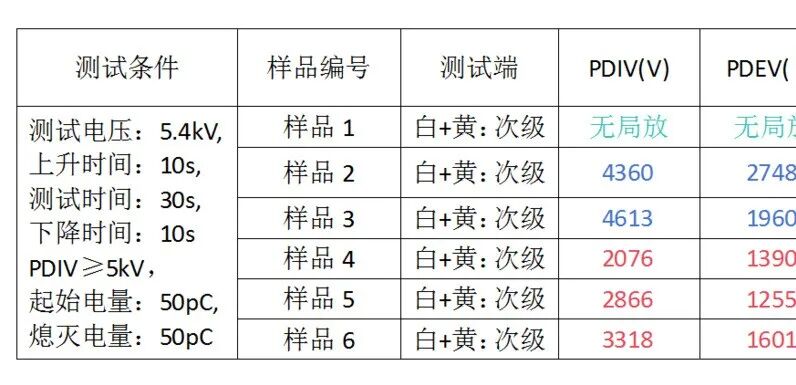

    这是最直接的原因。案例中样品2-6的PDIV（局部放电起始电压）低于5kV的要求，说明这些变压器的绝缘系统存在微小但致命的缺陷。这些缺陷包括：内部气泡或空穴、尖端或毛刺、绝缘材料污染或杂质、工艺不一致等，都会导致绝缘薄弱点。

    案例关联： 样品4-6作为国内制造商初期产品，PDIV不合格，直接反映了其生产工艺（如绕线、浸漆）不成熟，存在上述缺陷。样品2-3作为改进工艺后产品，虽然可能有所改善，但PDIV仍未达标，说明改进尚未触及根本问题或新工艺引入了其他缺陷。

   局部放电的破坏性是累积性的。每一次微小的放电都会造成电腐蚀、化学降解、热降解等。这个过程虽然缓慢，但会持续不断地削弱绝缘强度。最终，在长期运行电压下，这个薄弱点会发展成导电通道，导致绝缘完全击穿，变压器短路失效。一个PDIV值低的产品，意味着它在正常工作时就可能已经处于局部放电状态，其寿命会大大缩短。

     案例关联： 该变压器要求PDIV ≥ 5kV，意味着其工作电压可能远低于5kV（例如3kV）。如果产品的PDIV只有4kV，那么在3kV下运行可能是安全的（无放电）。但如果另一个产品的PDIV只有2kV，那么它在3kV下就会持续放电，很快损坏。测试确保了产品在额定工作电压下有足够的安全裕量。

    案例中最能体现这一点：“最终在厂家4轮更改后，产品局部放电测试样品性能与样品1一致”。

   量化比较： PDIV/PDEV是具体的数值，为工艺改进提供了明确的、可量化的目标。制造商不能只凭“感觉”说工艺改好了，而必须用数据证明PDIV达到了标准样品（样品1）的水平。

   问题定位： 通过分析放电信号的特征，有时可以反推缺陷的类型和位置（是绕线问题还是浸漆问题），从而指导工艺改进的方向。

   一致性控制： 即使是合格的设计，如果生产工艺波动（如漆膜厚度、浸漆粘度、真空度变化），也会导致产品性能离散。局部放电测试可以筛选出因工艺波动而产生的“次品”，保证出厂产品的一致性。

    案例中提到“满足出口要求”，这通常意味着产品要用于高端工业设备、医疗设备、新能源（光伏/电动汽车）、轨道交通、航空航天等领域。这些领域对设备的寿命和可靠性要求极高，不允许出现因绝缘问题导致的突然故障。局部放电测试是这类高压元器件必须通过的“门槛”之一。
