淋雨试验箱（IPX1 IPX2 IPX3 IPX4 IPX5、IPX6）
淋雨试验测试标准众多，不同行业和产品类型有不同的适用标准，以下是一些常见的淋雨试验测试标准概述：
- GJB 150.8A-2009《军用装备实验室环境试验方法 第 8 部分：淋雨试验》
- 程序 Ⅰ— 降雨和吹雨
：适用于户外使用且无防雨措施的装备，模拟自然环境中风吹雨对装备的影响。要求水平风速大于 18m/s，雨滴直径 0.5mm-4.5mm，降雨强度不低于 10cm/h，试验时间 30min，试样温度高于雨水温度至少 10℃。 - 程序 Ⅱ— 强化
：用于户外使用且无防雨措施的大型装备，在程序 Ⅰ 所用的试验设备满足不了试验条件时作为补充。 - 程序 Ⅲ— 滴水
：适用于有防雨措施但外露表面可能存在凝结水或泄漏水的设备。滴水量不少于 280L/㎡/h，雨滴直径 0.5mm-4.5mm，试验时间 15min，水滴降落最终速度 9m/s。 - GB/T 4208-2017《外壳防护等级（IP 代码）》
：等同采用 IEC 60529 标准。IP 代码由字母 “IP” 和两位数字组成，第二位数字表示防水等级。如 IPX1 为垂直滴水试验，滴水量为 1mm/min，试验时间 10min；IPX3 为 60° 倾斜淋雨试验，摆管中点两边各 60° 弧段内喷水，喷水强度 0.7L/min，试验时间 5min；IPX4 为防溅水试验，摆管中点两边各 180° 弧段内喷水，喷水强度 0.7L/min，试验时间 5min 等。 - MIL-STD-810H《环境工程考虑和实验室试验》方法 506.6 Rain
：美国军用标准，规定了包括淋雨在内的环境试验方法和要求，用于评估军事装备在各种环境条件下的适应性，对降雨强度、风速、试验时间等都有相应规定。 - ISO 20653《道路车辆 防护等级（IP 代码） 电气设备对外来物、水和接触的防护》
：主要针对汽车行业，对汽车电气设备等在不同淋雨条件下的防护性能进行规定，如 IPX3/4 的溅水试验、IPX5 的喷水试验等，规定了相应的喷水角度、流量、试验时间等参数。 - RTCA DO-160《机载设备环境条件和试验程序》
：针对机载设备的环境试验标准，其中的淋雨试验部分规定了对飞机机载设备进行淋雨测试的条件和方法，确保设备在飞行过程中遇到淋雨等环境时能正常工作。 淋雨试验箱的试验标准核心是模拟不同淋雨环境，评估产品外壳对水侵入的防护能力，最基础和通用的框架是国际电工委员会（IEC）制定的IP 防护等级系统。
你关注这个标准很有必要，它是产品设计、生产和质量检测中判断防水性能的关键依据，能直接指导产品是否适应户外、潮湿等特定使用场景。

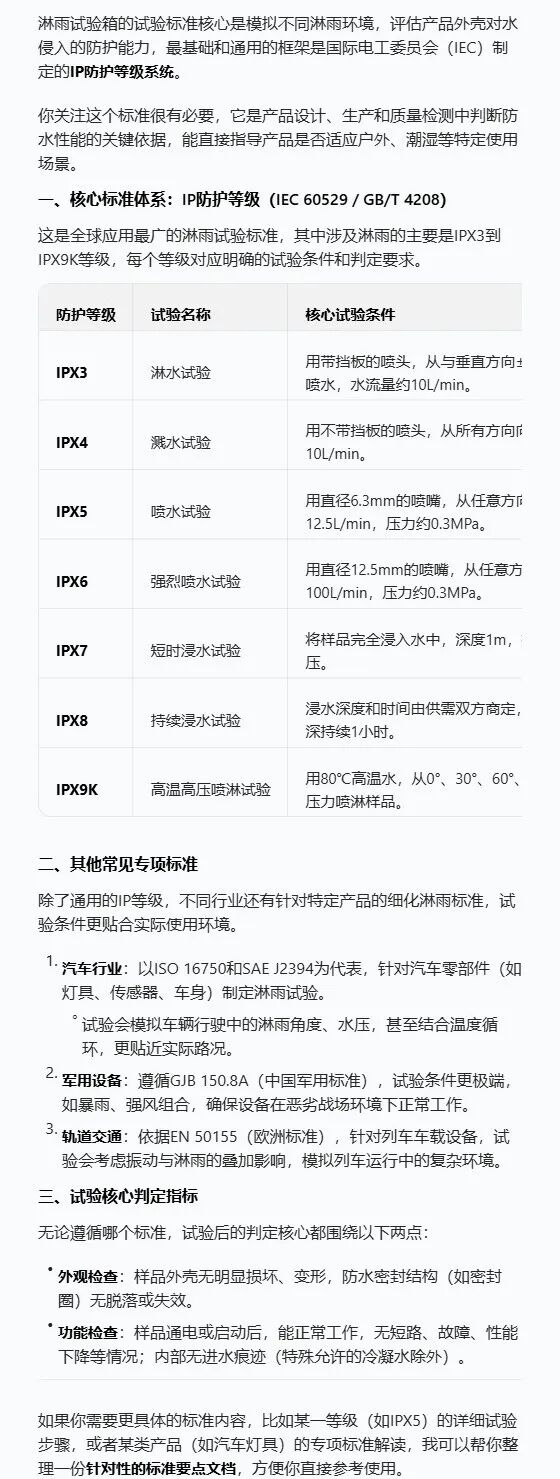

一、核心标准体系：IP 防护等级（IEC 60529 / GB/T 4208）
这是全球应用最广的淋雨试验标准，其中涉及淋雨的主要是 IPX3 到 IPX9K 等级，每个等级对应明确的试验条件和判定要求。
防护等级 试验名称 核心试验条件 适用场景举例 IPX3 淋水试验 用带挡板的喷头，从与垂直方向 ±60° 范围内的各个方向向样品喷水，水流量约 10L/min。 室内电器、部分户外灯具 IPX4 溅水试验 用不带挡板的喷头，从所有方向向样品喷水，水流量约 10L/min。 户外小型电器、汽车内饰部件 IPX5 喷水试验 用直径 6.3mm 的喷嘴，从任意方向向样品喷水，水流量约 12.5L/min，压力约 0.3MPa。 户外工具、汽车外饰部件 IPX6 强烈喷水试验 用直径 12.5mm 的喷嘴，从任意方向向样品喷水，水流量约 100L/min，压力约 0.3MPa。 摩托车、户外大型设备 IPX7 短时浸水试验 将样品完全浸入水中，深度 1m，持续 30 分钟，不施加额外水压。 防水手表、部分户外传感器 IPX8 持续浸水试验 浸水深度和时间由供需双方商定，通常比 IPX7 更严苛，如 2m 水深持续 1 小时。 潜水设备、水下传感器 IPX9K 高温高压喷淋试验 用 80℃高温水，从 0°、30°、60°、90° 四个方向，以 80-100bar 压力喷淋样品。 汽车发动机舱部件、高压清洗场景 二、其他常见专项标准
除了通用的 IP 等级，不同行业还有针对特定产品的细化淋雨标准，试验条件更贴合实际使用环境。
三、试验核心判定指标
无论遵循哪个标准，试验后的判定核心都围绕以下两点：
如果你需要更具体的标准内容，比如某一等级（如 IPX5）的详细试验步骤，或者某类产品（如汽车灯具）的专项标准解读，我可以帮你整理一份针对性的标准要点文档，方便你直接参考使用。
- 外观检查
：样品外壳无明显损坏、变形，防水密封结构（如密封圈）无脱落或失效。 - 功能检查
：样品通电或启动后，能正常工作，无短路、故障、性能下降等情况；内部无进水痕迹（特殊允许的冷凝水除外）。 试验会模拟车辆行驶中的淋雨角度、水压，甚至结合温度循环，更贴近实际路况。 - 汽车行业
：以 ISO 16750 和 SAE J2394 为代表，针对汽车零部件（如灯具、传感器、车身）制定淋雨试验。 - 军用设备
：遵循 GJB 150.8A（中国军用标准），试验条件更极端，如暴雨、强风组合，确保设备在恶劣战场环境下正常工作。 - 轨道交通
：依据 EN 50155（欧洲标准），针对列车车载设备，试验会考虑振动与淋雨的叠加影响，模拟列车运行中的复杂环境。

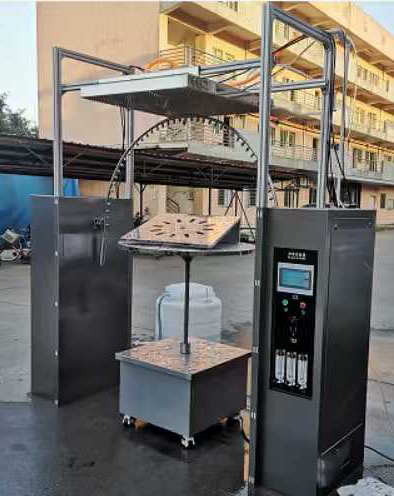

本设备适用于各种汽车零部件和电子电器等工业电子产品的防雨尘及浸沙水的试验，汽车零部件包括有车灯、门锁、电气、仪表、防尘套、电子家用电器等系统的全密封稳定性的测试。
淋雨试验箱是一种人工模拟淋雨的试验箱，众所周知所有处于大气压环境中的元器件及设备，无论是工作状态还是贮存状态，都会不同程度受到各种水（含杂质）的影响，其中淋雨最近见，进行淋雨试验是防止这些设备在经过雨水渗透和淋雨时或之后的工作效能改变程度。
本试验箱性能指标满足GB/T10485《汽车和挂车外部装置、汽车和挂车外部照明和信号装置基本环境试验、工业电子产品基本环境试验》以及JIS、MIL等相关的试验标准。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K等相对应的国家标准的淋雨测试。
二、配有适中的圆形转盘（放样品用）转速可调，样品承重30KG
三、电源380V 50Hz
四、设计理念：
4.1、本着先进可靠、经济实用的原则，充分考虑产品的特点，积极采用先进成熟的工艺和设备，提高工件的水密封检测能力使得此项指标达到规定技术要求，增强产品市场竞争能力。
4.2、设计中做到合理布局，物流通畅，并注重设备的节能措施，合理使用能源。
4.3、贯彻执行国家有关环境保护，劳动安全卫生方面 的政策法规，整个工程达到国家规定的“三废”排放标准、工业卫生标准。
4.4、设备及材料选用以国内为主，达到既经济合理，又先进可靠的目的。
五、淋雨试验等级划分。
1.IPX1设备在正常状态下，可提供相当于3-5毫米/分钟降雨的防水保护10分钟。
2.IPX2 级别基本与IPX1相同.但是可以通过各个方向上翘15度的防水测试。
3.IPX3 60度角度的泼溅防水保护提供3-5分钟的10升/秒流速以及80-100N/M的压力防水保护。
4.IPX4基本与IPX3相同但是可提供其他角度的防水泼溅保护。
5.IPX5可调节角度的防水保护，提供2-3分钟的12.5公升/秒流速以及30N/M的压力的防水保护。
6. IPX6 大浪的防水保护，可持续提供2-3分钟抵抗水下3米的深度100公升/分钟的流速，100N/M 的压力的防水保护。
六、淋雨区：
防雨密封性试验装置要保证从侧面和顶部方向对自行车喷水，避免出现喷水死角，保证喷水压力、流量对应于自行车各部位达到国标要求。淋雨框架结构在保证防锈，防震的同时做到简洁美观，整个设备操作简单，便于零部件的检修和维护。
本设备主要包括：喷淋系统、补水系统、水循环系统、排污系统、电控系
七、蓄水池：（客户自行提供）
蓄水池设计在淋雨右侧。蓄水池分三个区域：第一个区域为粗过滤在水槽回水口处设两道40日镀锌网做为过滤，第二个区域在蓄水池入口处设设两道为过80日镀锌网做为过滤，第三个区域在水泵吸水口各安装一组100日镀锌网做过滤器，可有效地过滤循环水池循环水中的杂质，减少喷嘴的堵塞，保证系统的正常工作。
外形尺寸：1m*1m*1m(长*宽*高);位于淋雨房中央，混泥土地坑，水池应有过滤装置并便于清理。
八、喷淋系统：
淋雨装置主要有：水泵、压力自动调节阀、水压表、主管路、分管路、支管路、流量计、流量调节阀、喷嘴、喷嘴管架、喷嘴管架移动系统、电控系统等组成。水泵供水压力设定需要保证喷嘴的出水压力为89-150kPa±10kPa。水泵配置数量、扬程、流量及管路直径等应满足系统使用要求。各喷淋面应涵盖淋雨试验所涉及的外形尺寸最大的车型以及各种车型的各个受检部位，淋雨装置要保证从前面、后面、侧面、底部和顶部方向对自行车喷水，避免出现喷水死角，保证喷水压力、流量对应于各部位达到标准QC/T 476—2007要求。淋雨管路的框架结构在保证防锈，防震的同时做到简洁美观，整个设备操作可靠简单，便于零部件的检修和维护。
