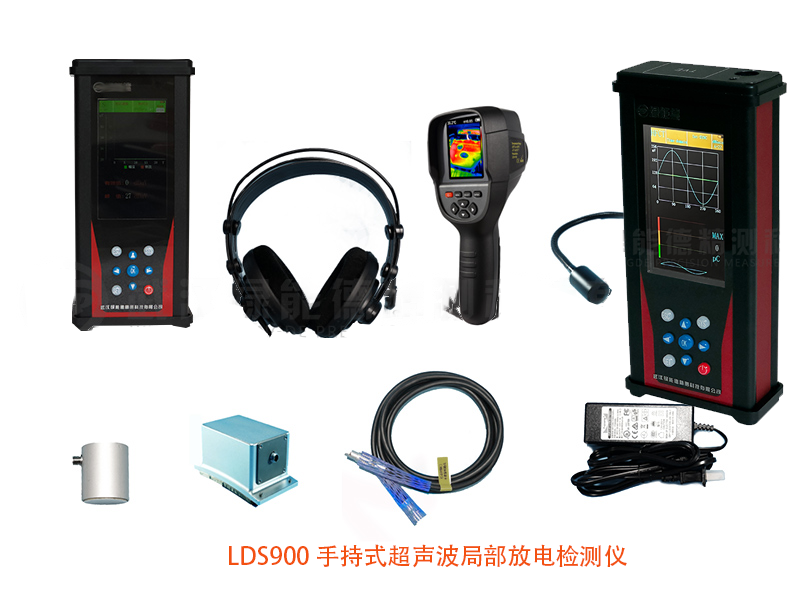

LDS900手持式超声波局部放电检测仪:局部放电现象，主要指的是高压电气设备。据电网统计，局部放电是造成高压电气设备最终发生绝缘击穿的重要原因，也是绝缘劣化的重要标征。电力设备绝缘在足够强的电场作用下局部范围内发生的放电。这种放电以仅造成导体间的绝缘局部短(路桥)接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响，轻微的局部放电对电力设备绝缘的影响较小，绝缘强度的下降较慢;而强烈的局部放电，则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此，设计高压电力设备绝缘时，要考虑在长期工作电压的作用下，不允许绝缘结构内发生较强烈的局部放电。对运行中的设备要加强监测，当局部放电超过一定程度时，应将设备退出运行，进行检修或更换。在有气体或液体的固体电介质中，当击穿场强的气体或液体的局部场强达到其击穿场强时，这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1μs的脉冲。当绝缘发生局部放电时就会影响绝缘寿命。每次放电，高能量电子或加速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程。

1.局部放电是局部过热，电器元件和机械元件老化的预兆;

2.局部放电趋势是局放随着时间的上升指数，这是个曲折的过程，某个阶段可能下降，但某个阶段上升;

3.在绝缘结构中产生局部放电时，会伴随产生电脉冲、超声波、电磁辐射、光、化学反应，并引起局部发热等现象;

由于局部放电存在以上特点，故电气设备如何避免局部放电、如何去除局部放电，从而使设备正常安全运行就成为电力设备维护人员最多考虑的事情。为了去除这种潜伏性故障现象，如今针对伴随局部放电而产生的一些电脉冲、超声波、电磁辐射等信号而衍生出很多在线检测局部放电现象的方法。

本公司研制的LDS800 手持式局部放电测试仪是一种多功能的手持仪器，其基于暂态地电压、超声波、特高频及高频电流检测方法，检测设备的局部放电情况；适用于电缆、GIS、开关柜及变压器等电气设备的局部放电检测。

一、基本原理

1. 暂态地电压 :当高压电气设备发生局部放电时，放电电量先聚集在与放电点相邻的接地金属部分，形成电磁波并向各个方向传播，通过放电产生的电磁波通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态地电压，通过设备的金属箱体外表面而传到地下去。

暂态地电压局部放电监测基于正常电力设备很少发出3-100MHz 之间暂态地电波信号的基本事实。在利用该原理进行局部放电监测时，不需要考虑脉冲信号与电压相位的关系，因而可以用于对电网大量设备进行例行状态监测。

由于电站的辅助设备，例如具有电子镇流器的照明系统、采用半导体开关元件调压的充电系统、载波通讯设备和主电路带电显示的放电管等可能会产生上述频段的信号，应用该方法中的局部放电监测技术时应注意排除和区分该类干扰信号。必要时可借助其它测试仪器，例如频谱仪及示波器等进行局部放电的确认和干扰信号的区分。

2. 超声波:电力设备在放电过程中会产生声波。放电产生的声波的频谱很宽，可以从几十Hz 到几 MHz， 其中频率低于 20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。根据放电释放的能量与声能之间的关系，用超声波信号声压的变化代表局部放电所释放能量的变化，通过测量超声波信号的声压，可以推测出放电的强弱，这就是超声波信号检测局部放电的基本原理。

3. 特高频 :电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数 GHz 的电磁波。局部放电检测特高频（UHF）法基本原理是通过 UHF传感器对电力设备中局部放电时产生的特高频电磁波信号进行检测，从而获得局部放电的相关信息，实现局部放电监测，特高频检测频段为 300MHz-1.5GHz。根据现场设备情况的不同，可以采用内置式特高频传感器和外置式特高频传感器。

由于现场的电晕干扰主要集中在300MHz 频段以下，因此 UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。

4.高频电流 :电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流。高压电气设备内部发生局部放电，放电电流沿着接地线向大地传播，在设备接地线上可检测出局部放电产生的脉冲电流。基于该方法的高频电流传感器HFCT）一般使用 Rogowski 线圈。利用高频电流传感器套接电气设备接地线的检测属于非侵入式的检测方法，被检测设备不需要停运，简单可靠。

二、产品主要功能

(1)暂态地电压检测功能使用暂态地电压法检测开关设备的内部放电活动；

(2)超声波检测功能检测主机内置非接触式空声传感器，使用超声波法检测开关设备的放电活动；超声波常用于超声波远距离局放巡检、超声波气体泄漏检测、超声波局放定位、开关柜的局放检测。

(3)特高频检测功能特高频检测的时域模式。

(4)高频电流检测功能高频电流的放电量检测。

(5)历史数据功能：用户可以保存、查看或删除测量的数据。

三、注意事项

(1)当测试时，在启用探头之前应该确保电气设备金属外壳接地良好。

(2)严格遵守安全作业规程，当雷雨天气时或环境湿度比较大时，切勿进行测量。

(3)随时确保高压部分与仪器、探头和操作员之间的安全距离。

(4)切勿在高压通电瞬间立即进行测量。

(5)切勿在测试过程中以机械方式（如摇晃或敲击）、电气方式（如加大电压）或物理方式（如加热）进行干扰。

(6)切勿在易爆环境中操作仪器及其附件。

(7)电池充电器内部有高电压，用户不可自行打开设备，对其进行维修；不可打开盖板或拆解内部零件。

(8)本仪器不适合用户自行维护与修理，如果出现故障应该将仪器送回设备制造厂商。

(9)切勿在易爆环境中操作仪器及其附件。

(10)在空间窄小的角落中工作时，必须小心谨慎，因为临近其它的接地体会影响读数的精度。

本仪器设计是来检测中高压（MV/HV）设备中的局部放电源，放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。如果没有检测到放电，这也不一定就意味着设备无放电活动。如果检测并判断出到与中高压电力系统相连的设备中有相当大的放电，则应该立即通知对设备负责单位。

LDS900手持式超声波局部放电检测仪

局部放电现象，主要指的是高压电气设备。据电网统计，局部放电是造成高压电气设备最终发生绝缘击穿的重要原因，也是绝缘劣化的重要标征。电力设备绝缘在足够强的电场作用下局部范围内发生的放电。这种放电以仅造成导体间的绝缘局部短(路桥)接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响，轻微的局部放电对电力设备绝缘的影响较小，绝缘强度的下降较慢;而强烈的局部放电，则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此，设计高压电力设备绝缘时，要考虑在长期工作电压的作用下，不允许绝缘结构内发生较强烈的局部放电。对运行中的设备要加强监测，当局部放电超过一定程度时，应将设备退出运行，进行检修或更换。在有气体或液体的固体电介质中，当击穿场强的气体或液体的局部场强达到其击穿场强时，这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘 表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1μs的脉冲。当绝缘发生局部放电时就会影响绝缘寿命。每次放电，高能量电子或加速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程。

1. 局部放电是局部过热，电器元件和机械元件老化的预兆;

2. 局部放电趋势是局放随着时间的上升指数，这是个曲折的过程，某个阶段可能下降，但某个阶段上升。

3. 在绝缘结构中产生局部放电时，会伴随产生电脉冲、超声波、电磁辐射、光、化学反应，并引起局部发热等现象;

由于局部放电存在以上特点，故电气设备如何避免局部放电、如何去除局部放电，从而使设备正常安全运行就成为电力设备维护人员最多考虑的事情。为了去除这种潜伏性故障现象，如今针对伴随局部放电而产生的一些电脉冲、超声波、电磁辐射等信号而衍生出很多在线检测局部放电现象的方法。

电气设备有限公司研制的全功能局部放电测试仪（单通道）是一种多功能的手持仪器，其基于暂态地电压、超声波、特高频及高频电流检测方法，测试设备的局部放电情况；

全功能局部放电测试仪（单通道）可以提供可读出的局部放电幅值、相位、波形、二维、三维以及录屏等图谱的存储以及读 出功能等，评估电气设备局部放电情况。

全功能局部放电测试仪（单通道）适用于电缆、GIS、开关柜及变压器等电气设备的局部放电检测。

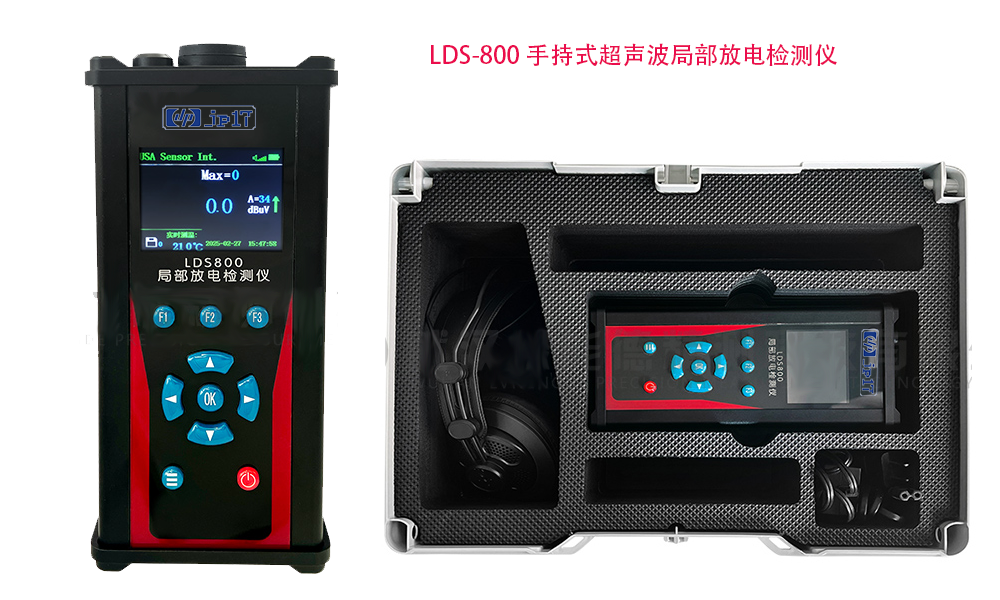

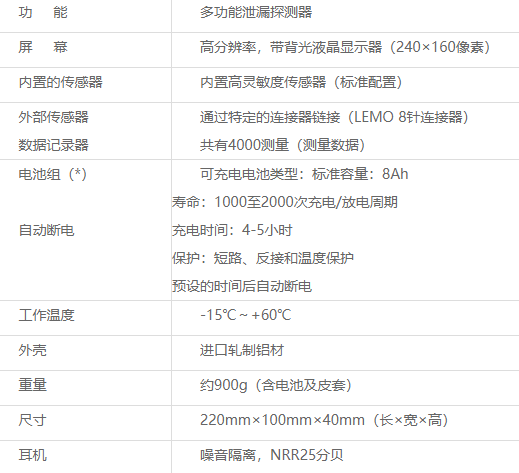

LDS-800手持式超声波局部放电检测仪

IEC60079-0，60079-11和60079-26 IEC标准EN 61010-1

局部放电检测系统是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。根据国际及国内目前新技术进展而开发的局部放电检测系统是获得成功的系列局放仪中的新一代成员。

局部放电是指绝缘体由于电场分布不均、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象，是造成绝缘劣化的主要原因，也是劣化的重要征兆和表现形式，与绝缘材料的劣化和击穿密切相关。因此，对电力设备局部放电的有效检测具有非常重要的意义，目前国内外电力系统均广泛使用超声局放检测原理实现电气设备的绝缘检测。

LDS 8 0 0 局部放电检测仪能够提供一揽子状态维护方案。它重新定义了超声波检测的范围，把人类的听觉范围延伸到极致！它既能检测电气设备的局部放电故障，又能检测电厂压力容器及管道的内外气液泄漏，成为工业汽液堵漏增效的节能助手。

产品别称：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统

产品特征

1、操作智能化。无需关心局放的放电次数、放电相位等结果，甚至无需分析复杂多变的放电图谱，仪器复杂的数据处理及智能判断使非专业人员也能高效、准确地实现电气设备局部放电的测量；

2、超强抗干扰。LDS 8 0 0 局部放电检测仪采用德国原装铝合金机壳，可有效屏蔽外界强电磁干扰，保证数据的可靠采集；

3、传感器多样化。通过配置不同的传感器可以实现对变压器、开关柜、G I S、电缆、高压线路等设备实现检测，极大提高了仪器的灵活性；

4、采用高灵敏度进口传感器。LDS 8 0 0 所采用的高灵敏度传感器增益相比常规传感器至少高出 6 d B；
