规格参数

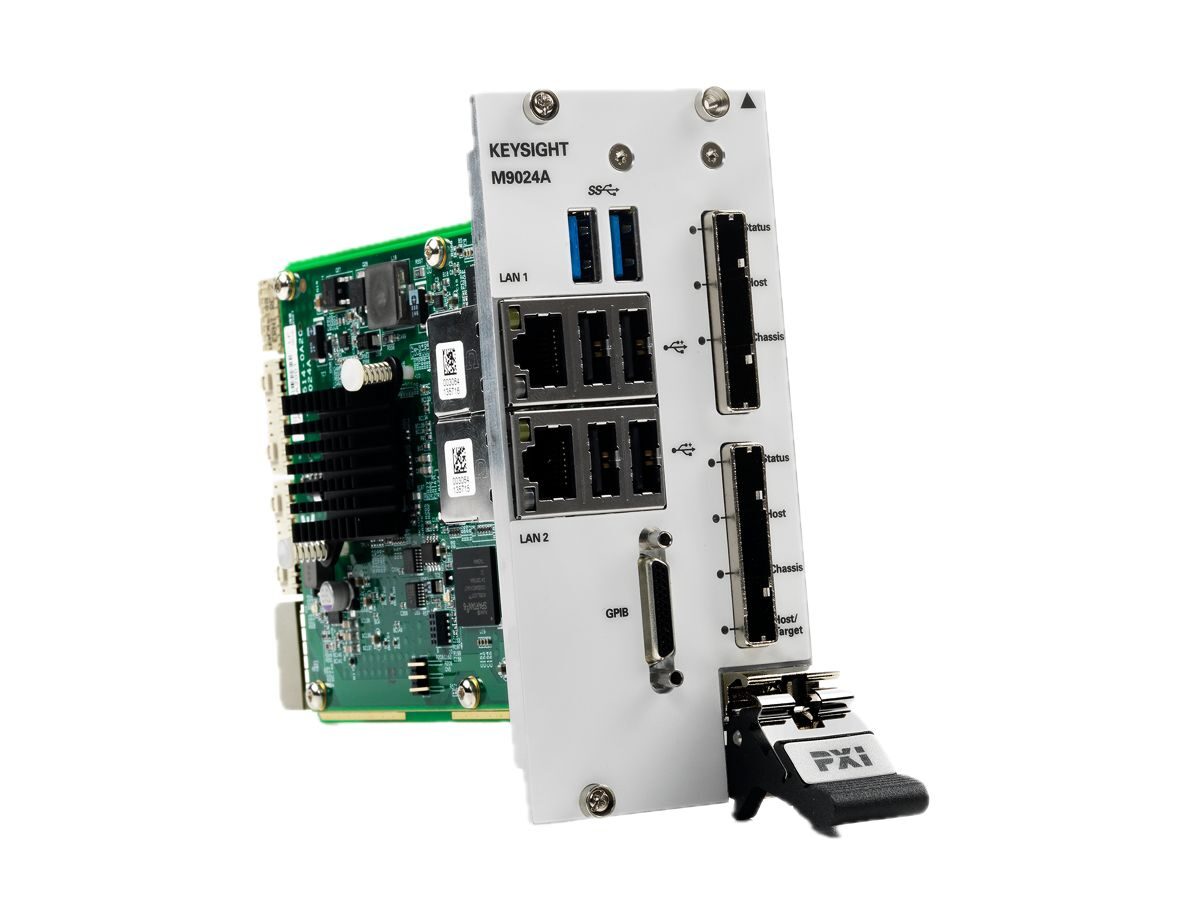

PXIe 高性能系统模块：双端口（x16）
M9024A 是一款 PXIe 系统模块，安装在 PXIe 机箱的系统插槽中。它可在主机 PC 与机箱之间提供高数据带宽的连接。
-
描述
x16 双端口 PXIe 系统模块
-
插槽
3
-
带宽
高达16 GB/s
-
连通性
高性能第三代PCIe电缆连接器
-
平台
PXIe
-
类型
系统模块
-
外观因素
PXIe模块
-
模块类型
高性能第三代PCIe电缆连接器
-
高度
3U
关键性能
| 关键性能 |
|---|
| 可利用外部计算机控制 PXIe 机箱的应用 |
| 多机箱应用 |
| 该模块宽度为3插槽，高度为3U，可插入PXIe机箱的系统插槽中使用（需占用两个PXI控制器扩展插槽）。 |
| 四链路（4x4）或双链路（x8、x16）连接，可连接至 PXIe 背板 |
| 标配 x8 PCIe 连接器，适用于与标配 PCIe 电缆配合使用 |
| 其他 I/O 端口：GP-IB、2 个 USB 3.0、4 个 USB 2.0、2 个 千兆以太网（RJ45） |
| 高性能第三代PCIe电缆链路 |
| 大数据带宽（单端口最大值8 GB/s，16 GB/s x16模式） |
