几百串电芯，靠万用表一支一支量？电池电压测试的 5 条路线一次讲清
模组里几百串电芯，靠手持万用表一支一支量，测完第一串的数据已经快「过期」了——这是电压测试最常见的误区：不是测不准，是测不完、测不齐时。
电压测试其实分两种活：一种是要绝对精度的，比如 K 值筛选（靠两次电压差反推自放电）、模组一致性分选，这时候差 0.1mV 都可能改变判定，必须用 7½ 位这类高分辨率表；另一种是要覆盖面和同步性的，比如上百路单体电压巡检，这时候单点精度够用就行，通道数和切换速度才是关键。
选型抓四条线：先分清是要绝对精度还是要覆盖面；再定电压量程（单体 5V、模组 60～100V、高压包 200V～1000V）；然后看通道数与切换速度（是单点手动还是 10/30/66 路自动扫）；最后看数据怎么出去（能不能被上位机读走、能不能存曲线）。
下面按高精度单点 → 多路电压内阻扫描 → 采集记录 → 扫描扩展的次序，把嘉品仪器在售的电压测试设备讲清。
🧰 逐款带你看

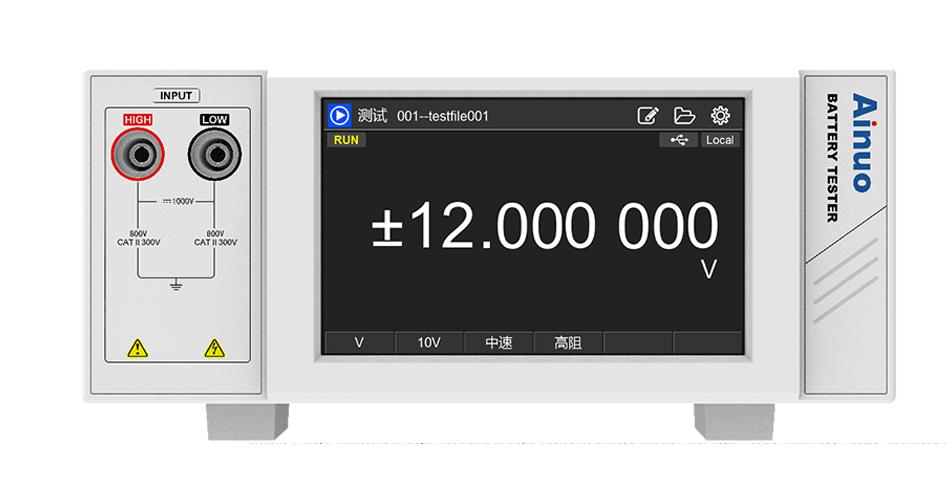

01ANBTS7610 7½ 位直流电压表（艾诺 Ainuo）
K 值筛选的基准器：7½ 位、9PPM，10mV 到 1000V 一表量到底。
- ANBTS7610 系列直流电压表通过高稳定性基准电压源、自动校准技术和强大的抗干扰能力，提供 20PPM 基本精度和 7½ 高分辨率的直流电压测量，适用于锂电池单元、模组和 Pack 的开路电压测量（OCV）
- 高精度测量：7½ 位高分辨率、9PPM 基本精度（10V 电压档）；高稳定基准：高稳定低温漂基准电压源，为精密测量奠定基础
- 自校准功能：消除电路失调、噪声、温漂影响，确保长期稳定；温度补偿：通过对环境温度测量，自动将电压修正到室温电压
- 触屏操作，配备 RS232、LAN、USB、IO 多种接口
- 【应用】场景 1 K 值筛选：单元电池老化后高精度电压测量，快速筛选 K 值不良，提高测试效率
- 【应用】场景 2 一致性筛选：电池下线、模组和 PACK 上线时做电压一致性分选，精准匹配；场景 3 电池检修：小到 10mV、高达 1000V 宽量程快速定位问题电池；场景 4 电池研发
10/20/30 路任选，最高 12ms/通道，电压量程可到 200V。

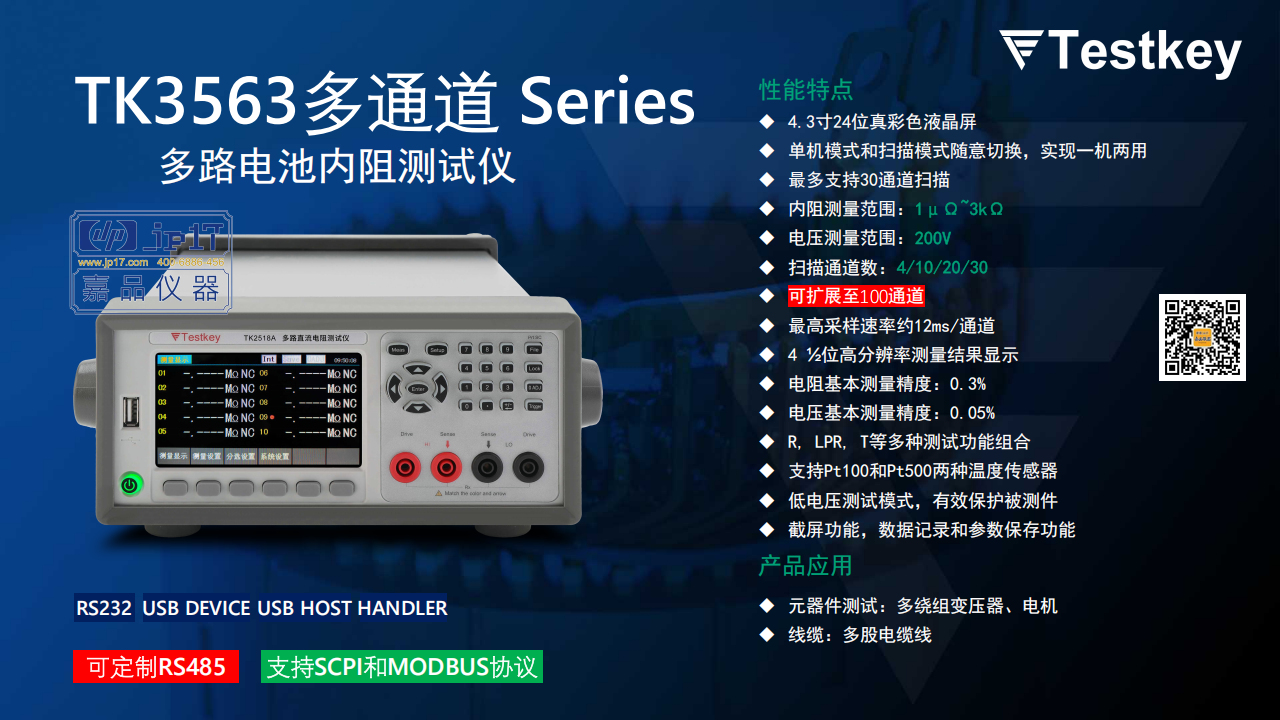

- 多路电池内阻测试仪（新）TK3562 系列：TK3562-10 为 10 路直流电压 + 10 路交流内阻，电压 100μV～80V 精度 0.05%，电阻 1μΩ～3.5kΩ 精度 0.1%；TK3562-20 / TK3562-30 分别为 20 路 / 30 路，其余相同
- TK3563 系列：TK3563-10 为 10 路直流电压 + 10 路交流内阻，电压 100μV～200V 精度 0.05%，电阻 1μΩ～3.5kΩ 精度 0.1%；TK3563-20 / TK3563-30 分别为 20 路 / 30 路，外接模块可扩展到 100 通道
- 4.3 英寸 24 位真彩色液晶屏；支持 RS232、USB DEVICE、USB HOST、HANDLER 接口，可定制 RS485；支持 SCPI 和 MODBUS 协议
- 适用于多绕组变压器、电机、多股电缆线等多通道电池测试场景；单机模式和扫描模式随意切换，实现一机两用
- 最多支持 30 通道扫描；电压测量范围最高 200V；扫描通道数 4/10/20/30，可扩展至 100 通道；最高采样速率约 12ms/通道
- 4½ 位高分辨率测量结果显示；电阻基本测量精度 0.3%，电压基本测量精度 0.05%；R、LPR、T 等多种测试功能组合
5 路电压 + 5 路电流同时采，500ms 一循环，自带 64G 存储器。
- AT47VI 系列采用高性能 ARM 微处理器控制，可同时对多路直流电压数据和直流电流数据进行采集，上超下超报警和通讯传输
- 配备 7 英寸 1024×600 分辨率电容触控屏，全触控配合辅助功能键操作；采用高性能 ARM9 微处理器及 FPGA 控制，实时高速数据采集
- 实时显示测量数据和曲线图；仪器内部标配 64G 超大内存，USB TYPE-C 通讯，映射磁盘；通讯方式可选 RS232/RS485/LAN/WIFI
- 采用实时 FPGA 电路，突破采样速率限制，配合高效高精度模拟电路，实现高精度和超高速采样；内置 LAN 接口可接入公司内部局域网
- 兼容 SCPI（可程控仪器标准命令集），高效完成远程控制和数据采集功能
- 支持多路信号同步采集，最快 500ms 采样速率；比较器（分选）功能内建分选记录；可支持 5 路电压 + 5 路电流同时测
- 适用于工业测试、电池检测、电机分析等场景

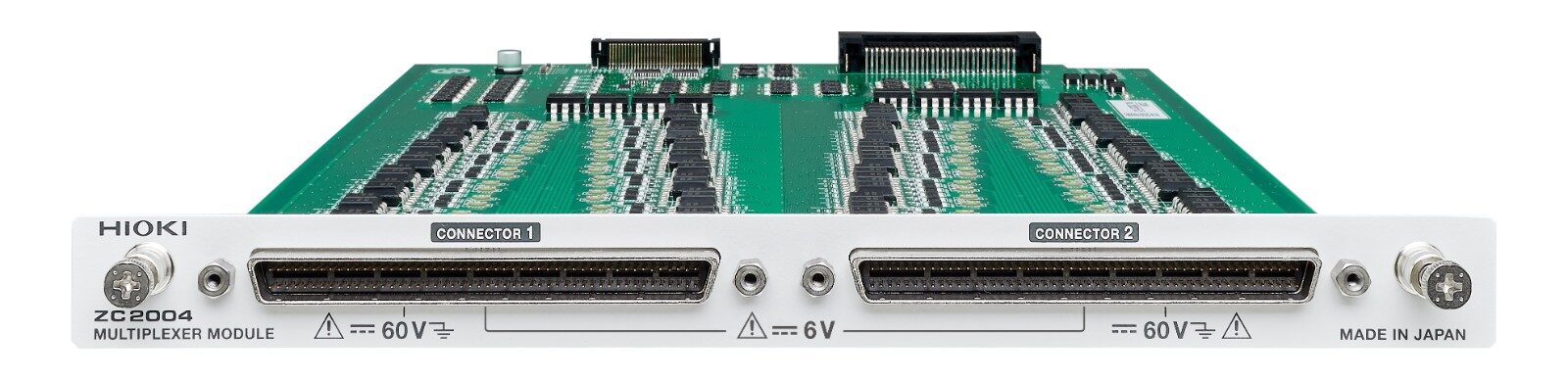

把单台电池测试仪变成多通道系统，模块一插通道就上来。
- 采用高密度连接器，满足多通道测试需求
- 与电池测试仪组合使用，用于扩展测量通道；配套机型覆盖 BT3561A（动力小型电池、60V 以下小型电池组）、BT3562A（xEV 大型电池、100V 以内中型电池包）、BT3563A（xEV 大型电池、300V 以内大型电池组）、BT3564（最大输入 1000V，针对 EV、PHEV 耐高压电池测试）以及 BT6065/BT6075（为新一代大容量电池提供高精度 OCV/IR 检查）
- 对应 2 线式/4 线式测试的高速模块，具有更小的布局面积与更快的切换速度
- 是「单台仪器 + 扫描模块 + 机架」这套多通道方案里的通道侧单元，通道数按模块累加

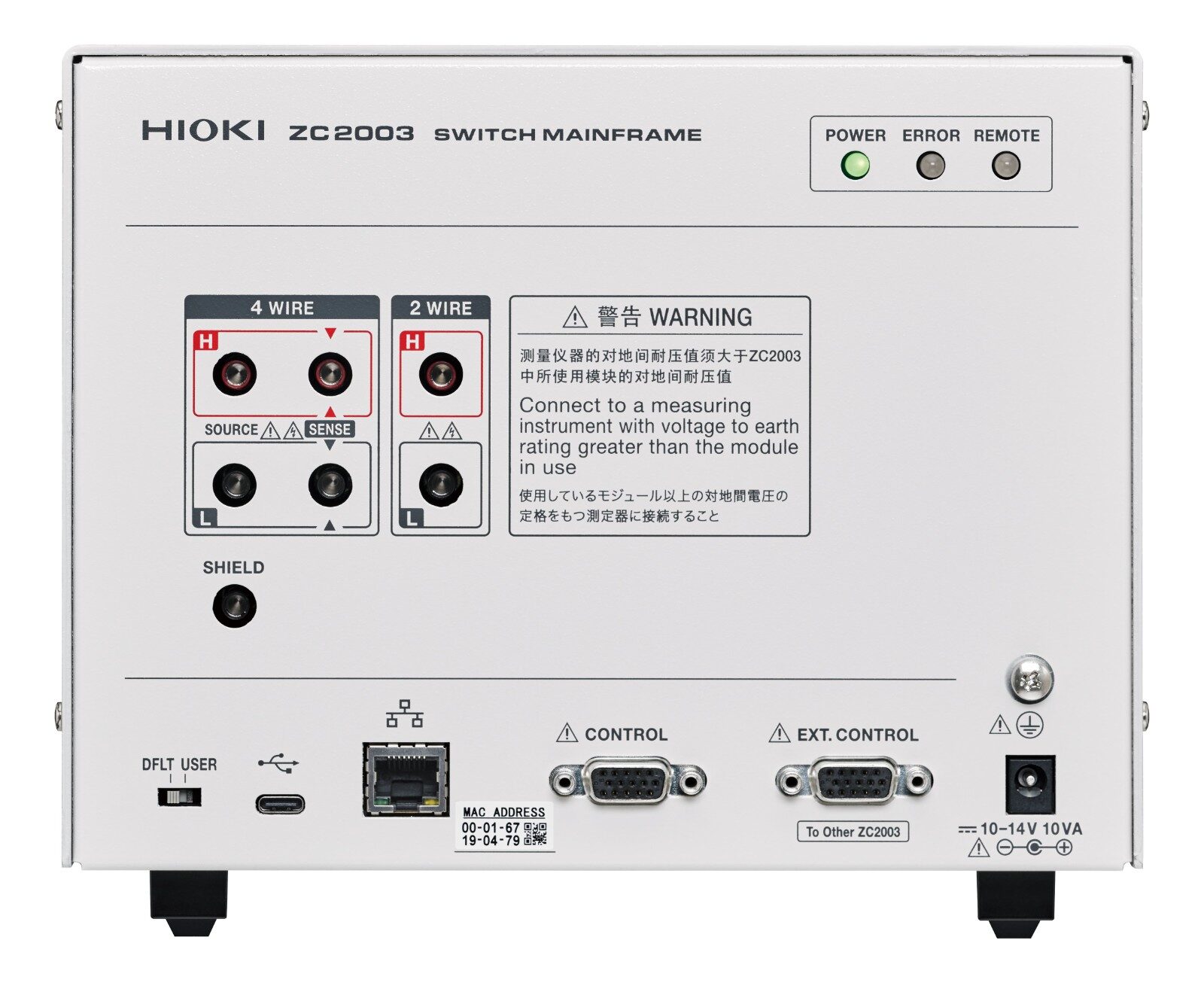

半导体开关阵列，1.3ms 切换，专治刀片电池的涡流误差。
- 适用于多电芯测量，保证组合精度；采用半导体开关阵列，更快的开关速度——由传统的机械式继电器替换为半导体开关，具有更小的布局面积、无需考虑使用寿命，以及更快的切换速度
- 对应 2 线式/4 线式测试的高速模块 ZC2004 具有 1.3ms 的切换速度（不包括通讯时间）
- 相邻通道功能：进一步提高检测系统的测量精度及稳定性，使用相邻通道功能可以改善周边导体变化对测量结果的影响
- 电池内阻不仅会随着感抗 X 的增大而增大，并且随着周边导体的摆放位置不同，电池内阻逐渐增大——刀片电池长度较长、极耳分布在两侧，H 和 L 线缆距离远无法可靠双绞，形成较大电流环路，多通道测试时读数常比真实值偏大，ZC2004 正是为解决该问题设计
- 通道扩展功能，节约上位机端口：用专用线缆 ZC9000 连接第二台继电器主机并使用 ZC2003 的扩展功能，仅用一个端口便能控制两台继电器进行切换
- 小电阻高精度测量模式，适用于刀片电池的测量；提供丰富的通讯接口
10 路电压 + 10 路内阻，可挂自动分选机，性价比档的多路方案。

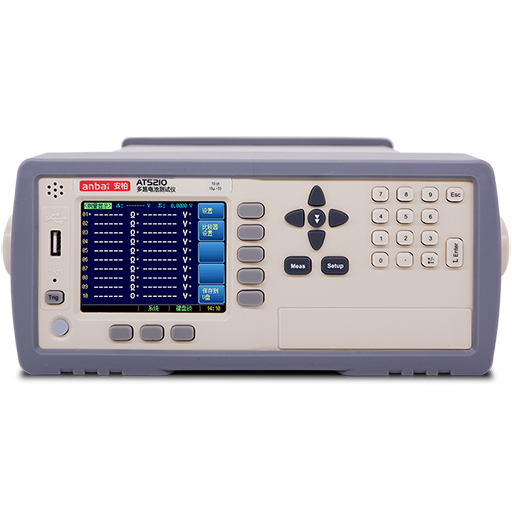

- 【产品概述】AT5210 是全新设计的高精度、高稳定性的多路电池测试仪，可迅速完成 10 组电池电压和内阻的分选；广泛用于电池厂家对接触电阻、电池电压及电池内阻的快速分选
- 真彩 3.5 寸液晶中英文显示；全新改进的采样电路，可以测量任何种类的电池；拥有专业分选功能与分选讯响设置
- 加入 HANDLER 接口（PLC 接口）和 RS-232C 接口，支持 SCPI 协议和 Modbus 协议（Modbus 已成为国家标准 GB/T19582-2008），应用于自动分选系统完成全自动流水线测试
- 可配备 USB 接口，用于远程控制和数据采集与分析，非常适用于电池的批量生产
- 测试参数：10 路交流电阻、10 路直流电压；基本准确度：电阻 0.5%、电压 0.05%
- 测量范围：电阻 0.01mΩ～3.3000kΩ，电压 0.0001V～60.000VDC；测试速度快速 10 路/2 秒、中速 10 路/3 秒、慢速 10 路/4.5 秒
📊 一张表选对型号
| 路线 | 代表型号 | 电压量程 | 通道/速度 | 内阻能力 | 关键能力 | 页面 |
|---|---|---|---|---|---|---|
| 高精度单点电压 | ANBTS7610 | 10mV～1000V | 单点 · 7½ 位 | 无 | 9PPM 基准 + 温度补偿，K 值筛选基准器 | 详情 → |
| 多路电压+内阻 | TK3562/TK3563 系列 | 100μV～80V / 200V | 10/20/30 路 · 约 12ms/路 | 1μΩ～3.5kΩ | 可扩到 100 通道，SCPI + MODBUS | 详情 → |
| 多路采集记录 | AT4705VI | 多路直流电压 | 5 路电压 + 5 路电流 · 500ms | 无 | 64G 存储 + 曲线显示 + WiFi/LAN | 详情 → |
| 多路电压+内阻 | AT5210 | 0.0001～60V | 10 路 · 2s/10 路 | 0.01mΩ～3.3kΩ | Handler/PLC 接口，可挂自动分选机 | 详情 → |
| 扫描扩展（通道） | ZC2004 | 随主机（最高 1000V） | 按模块累加 · 高密度连接器 | 随主机 | 把单台 BT35xx 扩成多通道系统 | 详情 → |
| 扫描扩展（机架） | ZC2003 | 随主机（最高 1000V） | 半导体开关 · 1.3ms 切换 | 随主机 | 相邻通道功能，刀片电池涡流误差专项 | 详情 → |
| 高压模组台式（延长线） | GBM-3100H | 80V / 300V / 1000V | 单通道 · 6 位电压 | 0.1μΩ 分辨率 | GO/NOGO 独立判定，引线接触检测 | 详情 → |
| 高压电池测试（延长线） | BT3563A | 6V/60V/300V | 单机 · 可配机架 | 3mΩ～3kΩ | AC-IR + OCV 双测，长测试线可用 | 详情 → |
| 高分辨率多通道（延长线） | IT5100 系列 | -300～+300V / +1000V | 16 路 · 级联 272 路 | 0.1μΩ 分辨率 | AC 四端子，电压电流同测 | 详情 → |
🔧 核心仪器
电池电压测试设备（7½ 位高精度直流电压表、多路电池内阻/电压扫描仪、多通道电流电压采集仪、扫描模块机架与多路扫描模块）；
用于电芯与模组开路电压（OCV）测量、电压一致性分选、K 值筛选与电池检修。
✅ 选型关键要点
电压量程按被测最高电压选：单体 5V 档、小型模组 60V、中型包 100V、大型包 300V、高压系统 1000V，量程留一档余量更稳
分辨率比准确度更容易被忽略：一致性分选看的是电芯之间的微小差值，分辨率不够，看到的就是一片相同读数
温漂与温度补偿很关键：电压随温度变化，做 K 值这类靠「两次电压差」的判定，必须能把电压修正回同一温度基准
通道数按「被测点数 ÷ 节拍」算：10 路还是 30 路、能不能级联扩展，直接决定一次能覆盖多少串、一轮要多久
切换速度决定能不能挂产线：约 2 秒扫完 10 路是入门线，毫秒级切换才撑得住高节拍产线
扫描扩展要看涡流误差：刀片电池、长极耳电池的电流环路大，普通继电扫描会让读数偏大，需要带相邻通道功能与专用模式的模块
线缆长度与线径是隐性变量：长线、细线会抬高读数，选型时要问清楚仪器在目标线长下是否还能保精度
数据出口要打通：SCPI 是通用下限，Modbus 在很多产线 PLC 上是刚需，RS-232/RS-485/USB/LAN/WiFi 至少覆盖现有上位机
要能存曲线与历史：电压是随时间漂的，能不能存趋势、能不能导出，决定能不能做电芯健康度分析
接触与接线检查别省：多通道设备一旦有一路虚接，整轮数据的可信度就打了折，优先选带引线/接触检测功能的机型
💡 温馨提示
测开路电压（OCV）前要让电芯静置到稳定，刚充完电立刻测到的不是 OCV 而是极化后的电压
高精度电压表使用前先预热并按需做自校准与短路清零
多路扫描时同一轮里的所有通道要用等长测试线，线长不一致会带来通道间系统偏差
电芯夹具与极耳要清洁，氧化层会引入额外的接触电压
做 K 值筛选必须固定两次测量的时间间隔与温度条件，否则筛出来的是噪声
记录数据时把环境温度一起记下来，温度补偿才有依据可复算
🏭 他们都用得上
电芯 OCV 测量与一致性分选 ｜ K 值筛选与自放电初筛 ｜ 模组与 Pack 上线检测 ｜ 高压电池检修 ｜ 产线多通道电压巡检
常见配套标准：GB 31241、GB/T 31485、GB/T 31486、GB 38031、QC/T 897、UN 38.3。选型顺序建议是：先确认这一道工序要的是「测得准」还是「测得全」，再按被测最高电压定量程、按点数与节拍定通道，最后补齐通讯与数据留存——电压测试最怕的不是仪器不够好，而是条件不统一、数据对不上。
