零件能重复受力多少次不裂？疲劳试验机按「加载形式」分家
如果说寿命试验机回答的是「动作多少次之后坏」，那么材料与构件疲劳试验回答的是更本质的一问：在交变载荷下，裂纹什么时候开始、什么时候扩展、什么时候断。它出的是 S-N 曲线、K1c、J1c、CTOD、da/dN、ΔKth 这些断裂力学指标，是产品可靠性设计与寿命预测的底层数据。
疲劳试验机按驱动方式分为三路：电液伺服（大吨位、大位移、低到中频率，适合构件与标准试样）、电磁高频（小吨位、100~300Hz 高频，专攻高周疲劳与裂纹扩展）、电动伺服（中小吨位、干净精确、维护简单）。选错驱动类型，等于买回来用不上。
选型抓四条：加载形式（拉压 / 弯曲 / 扭转，决定夹具与作动器）、载荷范围（从 ±10kN 到 ±1000kN，按试样与构件实际受力留 20% 余量）、频率（高频对应小位移高周数，低频对应大位移构件）、环境与通道（是否配高温炉 / 高低温箱 / 腐蚀箱，是否需要多通道协调加载）。
下面按桌面型 → 通用电液伺服 → 高频 → 大型构件 → 扭转 → 多通道与作动器的路线讲清。
🧰 逐款带你看

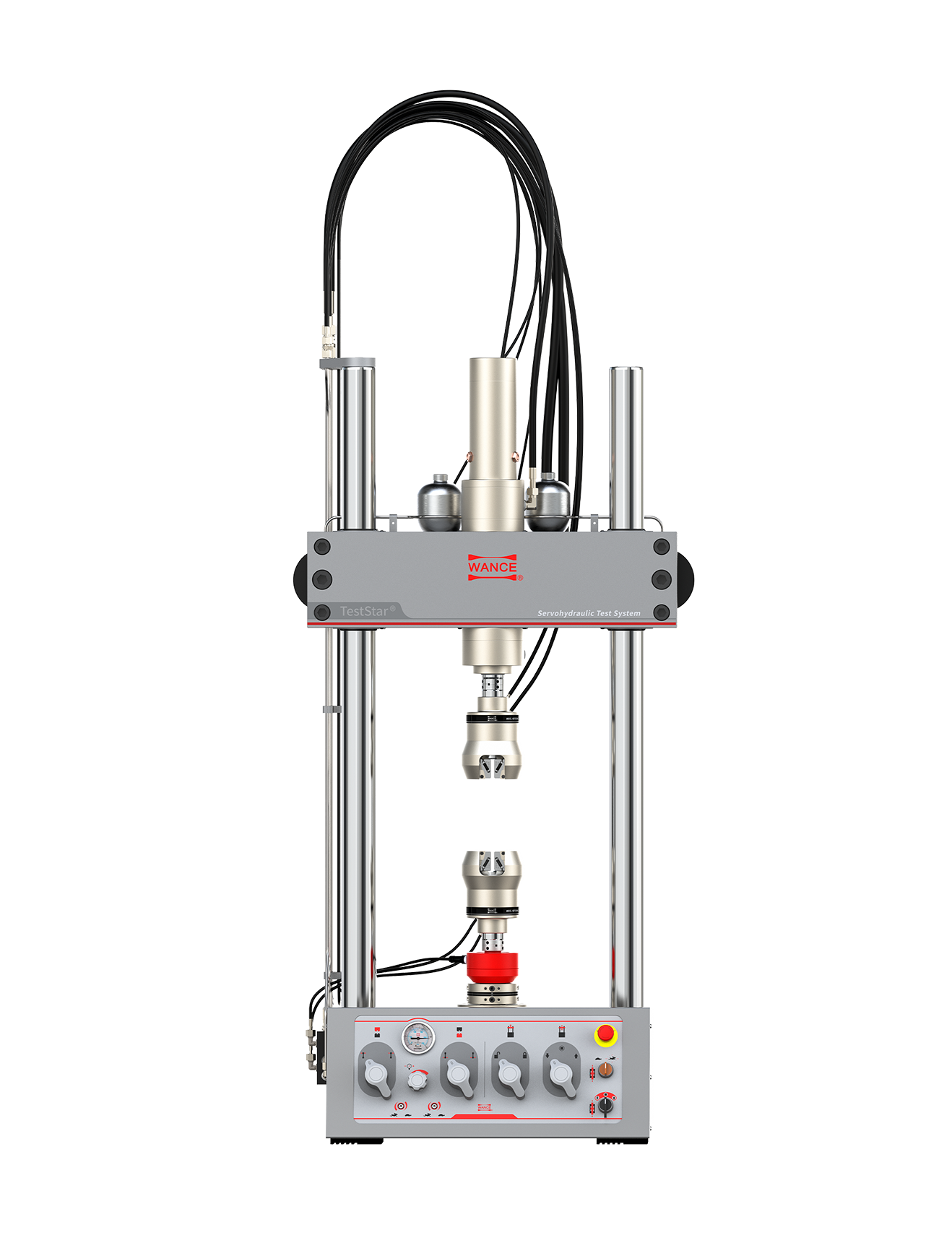

低载荷轻量化零部件的静动态一体机：S-N 曲线、断裂韧性都能做。
- 【主要用途】应用于质量检验（QC）、质量分析（QA）及研发（R&D）领域，检测各种合金材料、工程塑料、复合材料、弹性体材料、生物材料、食品及包装、纺织材料、医疗器械的静态与动态力学性能
- 可测得样件的疲劳寿命、K1c、J1c、CTOD、da/dN、ΔKth 及绘制 S-N 曲线；尤其适合低载荷、轻量化零部件在交变力下的疲劳特性或疲劳寿命，以及预制裂纹、裂纹扩展等试验
- 可完成对称疲劳、非对称疲劳、单向拉拉或压压疲劳、程控（块谱）疲劳、波形复合（调制）控制疲劳试验
- 可配置 CT 拉伸、MT 拉伸、三点弯曲（SEB）、四点弯曲等夹具；支持配置高温炉、高低温箱、腐蚀箱等附件
- 【主要性能】GB/T 2611-2022 试验机通用技术要求；JG 556-2011 轴向加力疲劳试验机检定规程；GBT 9397-2013 拉压疲劳试验机技术条件；GB/T 38250-2019 同轴度检验；GB/T 25917.1-2019 动态力校准；ISO 4965-1；ASTM E467

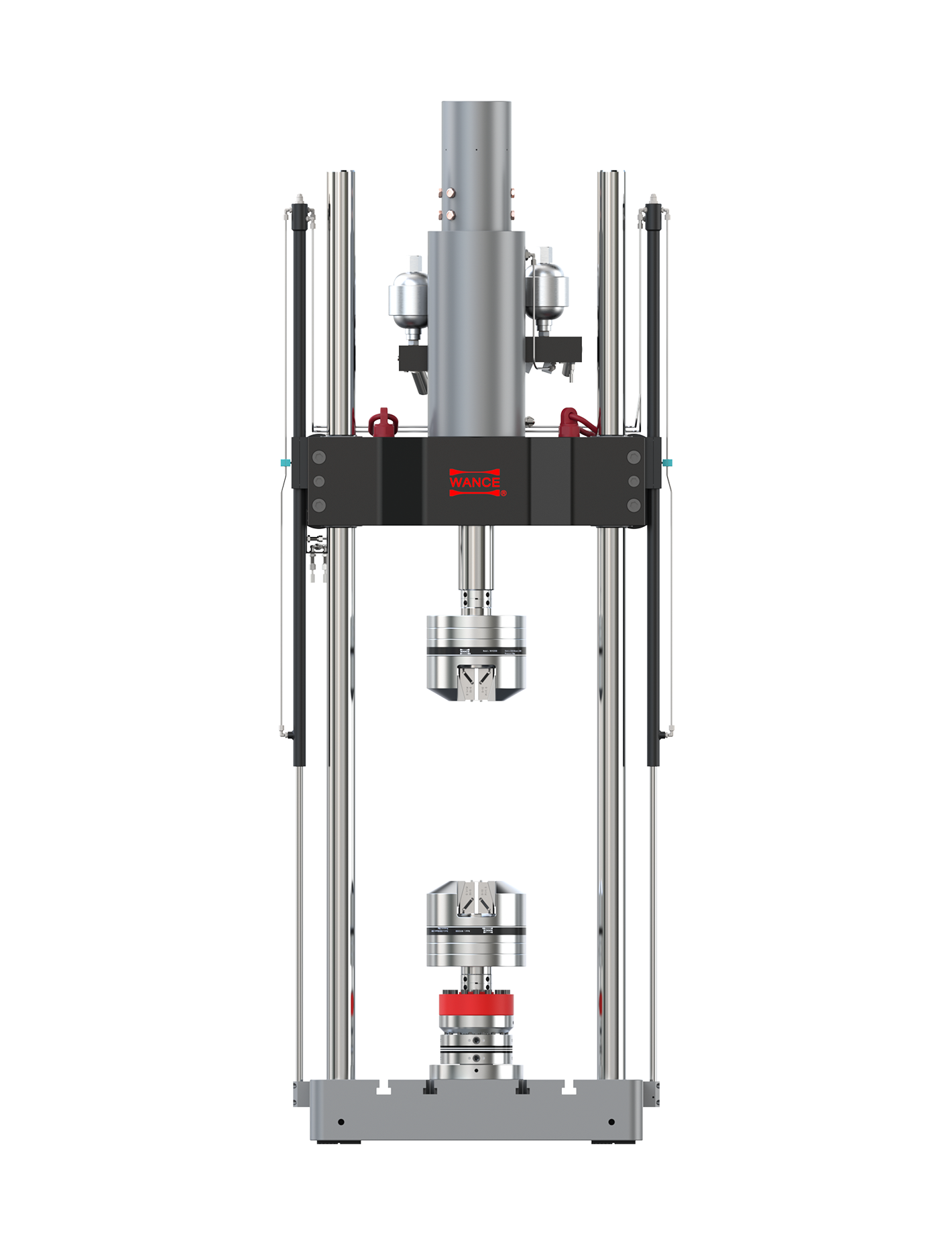

通用材料级疲劳主力：标准试样 + 零部件的交变载荷全能平台。
- 【主要用途】应用于质量检验（QC）、质量分析（QA）及研发（R&D）领域，检测各种合金材料、工程塑料、复合材料、弹性体材料及零部件的静态与动态力学性能
- 可测得样件的疲劳寿命、K1c、J1c、CTOD、da/dN、ΔKth 及绘制 S-N 曲线；尤其适合测试各种标准样件（板材、棒材）、零部件（钢筋、齿轮、曲轴、螺纹紧固件、链条、连杆、操作关节、连接件以及运动副组件等）
- 可完成对称疲劳、非对称疲劳、单向拉拉或压压疲劳、程控（块谱）疲劳、波形复合（调制）控制疲劳试验；可配置 CT 拉伸、MT 拉伸、三点弯曲（SEB）、四点弯曲等夹具
- 支持配置高温炉、高低温箱、腐蚀箱等附件，完成复杂环境下的疲劳试验
- 【主要性能】GB/T 2611-2022；JG 556-2011 轴向加力疲劳试验机检定规程；GB/T 25917.1-2019 单轴疲劳试验系统 第 1 部分：动态力校准；GB/T 16825.1-2022；JBT 9397-2013；GB/T 38250-2019 同轴度检验；ISO 4965-1-2012

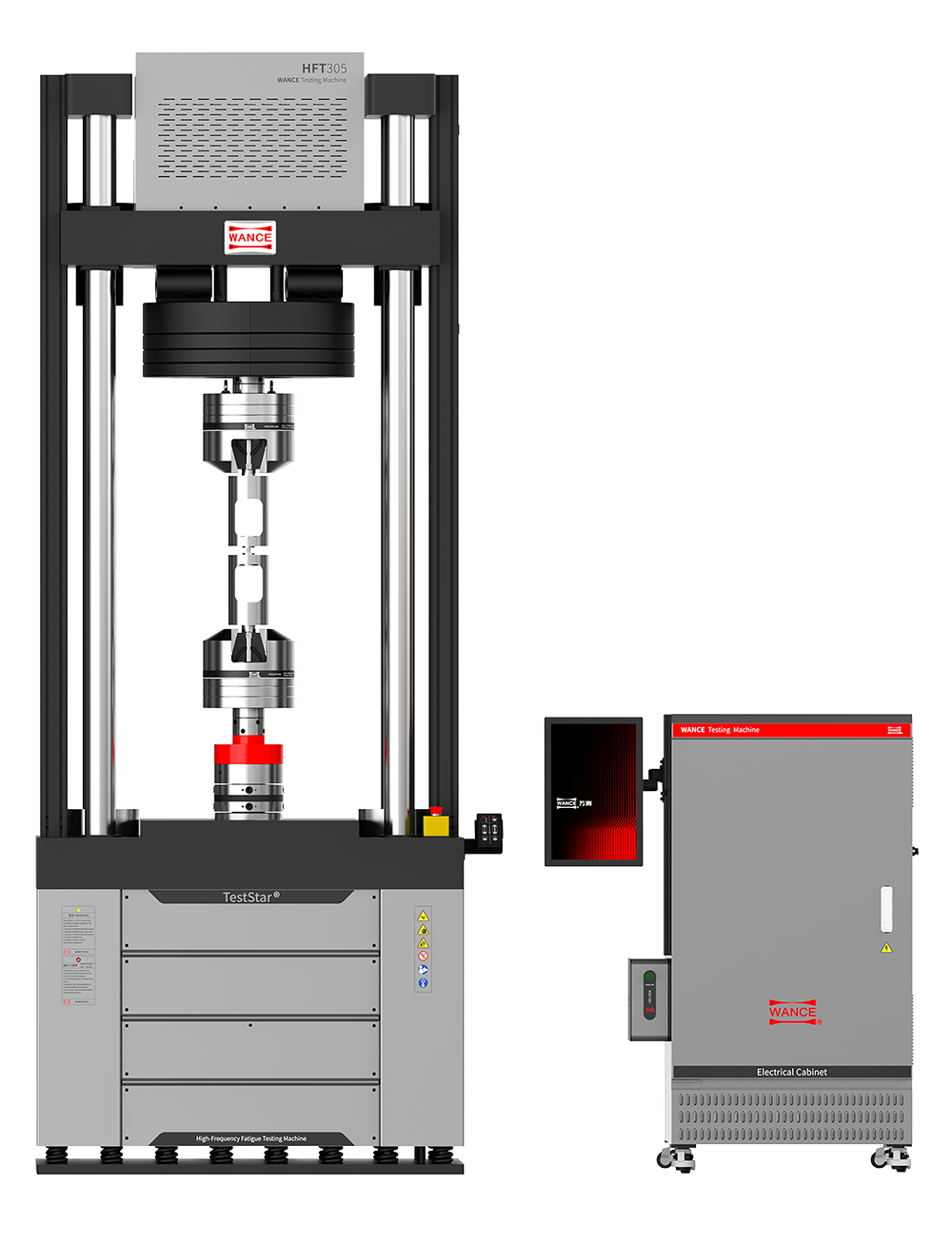

100~300Hz 高周疲劳与裂纹扩展专用，对标 JB/T 5488-2015。
- 【主要用途】应用于质量检验（QC）、质量分析（QA）及研发（R&D）领域，用于测试各种金属材料、复合材料等抵抗疲劳断裂性能的技术参数
- 配置相应夹具和附件后可测试 S-N 曲线、KIC、JIC、CTOD 等；尤其适合各种零部件（板材、齿轮、曲轴、螺纹、螺栓、螺钉、螺柱、链条、连杆、紧凑拉伸、气门等）和构件在交变力下的疲劳特性或疲劳寿命，以及预制裂纹、裂纹扩展等试验
- 可完成对称疲劳、不对称疲劳、单向拉拉或压压疲劳、程控（块谱）疲劳、波形复合（调制）控制疲劳试验；三点弯、四点弯、八点弯曲、扭转、准静态断裂韧度和平面应变断裂韧度等
- 可在配置特定环境条件后完成高低温、腐蚀、高低压等复杂环境下的疲劳试验
- 【主要性能】GB/T 2611-2022；JB/T 5488-2015 高频疲劳试验机；JJG 556-2011 轴向加力疲劳试验机检定规程；ASTM E647 疲劳裂纹扩展速率；ISO 4965 动态力校准

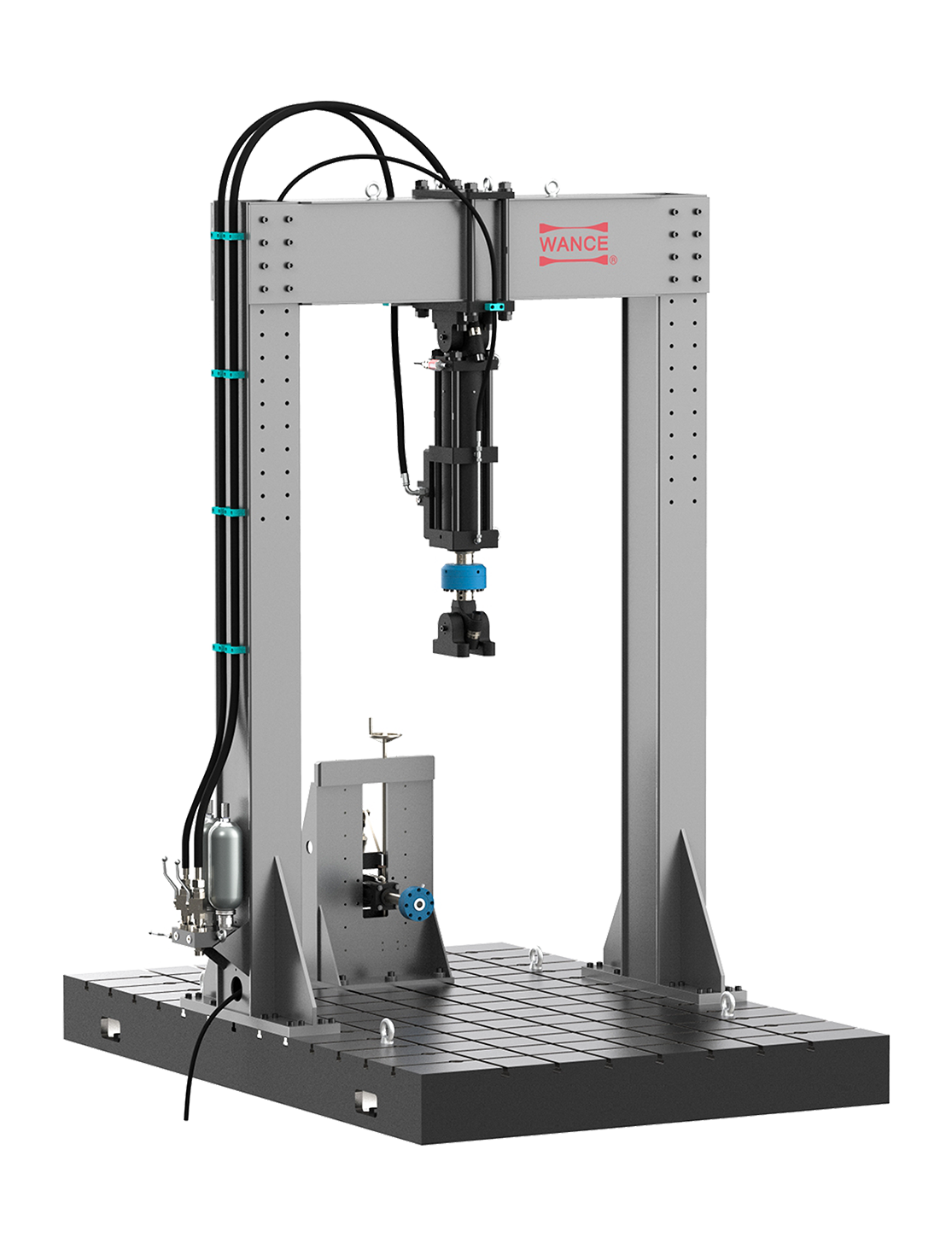

大型构件的多轴耦合加载：车桥、钢轨、风电、航空结构件。
- 【主要用途】应用于质量分析（QA）及研发（R&D）领域，用于测试各种大型构件抵抗疲劳断裂性能的技术参数；配置相应夹具、工装、附件后可测试构件在单轴、多轴交变力下的疲劳特性或疲劳寿命
- 特别适用于汽车制造、土木工程、轨道交通、风力发电及航空航天等装备领域，可精确复现复杂多轴耦合工况载荷谱
- 支持伺服作动器自由组合与智能协调控制，可实现单点精准加载，也能对复杂结构实施多维度同步协同加载
- 通过全数字闭环控制管理系统与工程场景定制化设计深度集成，为结构件从研发验证、寿命预测、质量控制到服役评估的全生命周期性能提供可靠测试数据
- 【主要性能】GB/T 2611-2022；JG 556-2011；JBT 9397-2013；GB/T 25917.1-2019；GB/T 16825.1-2022；ISO 4965-1-2012；ASTM E467-2021

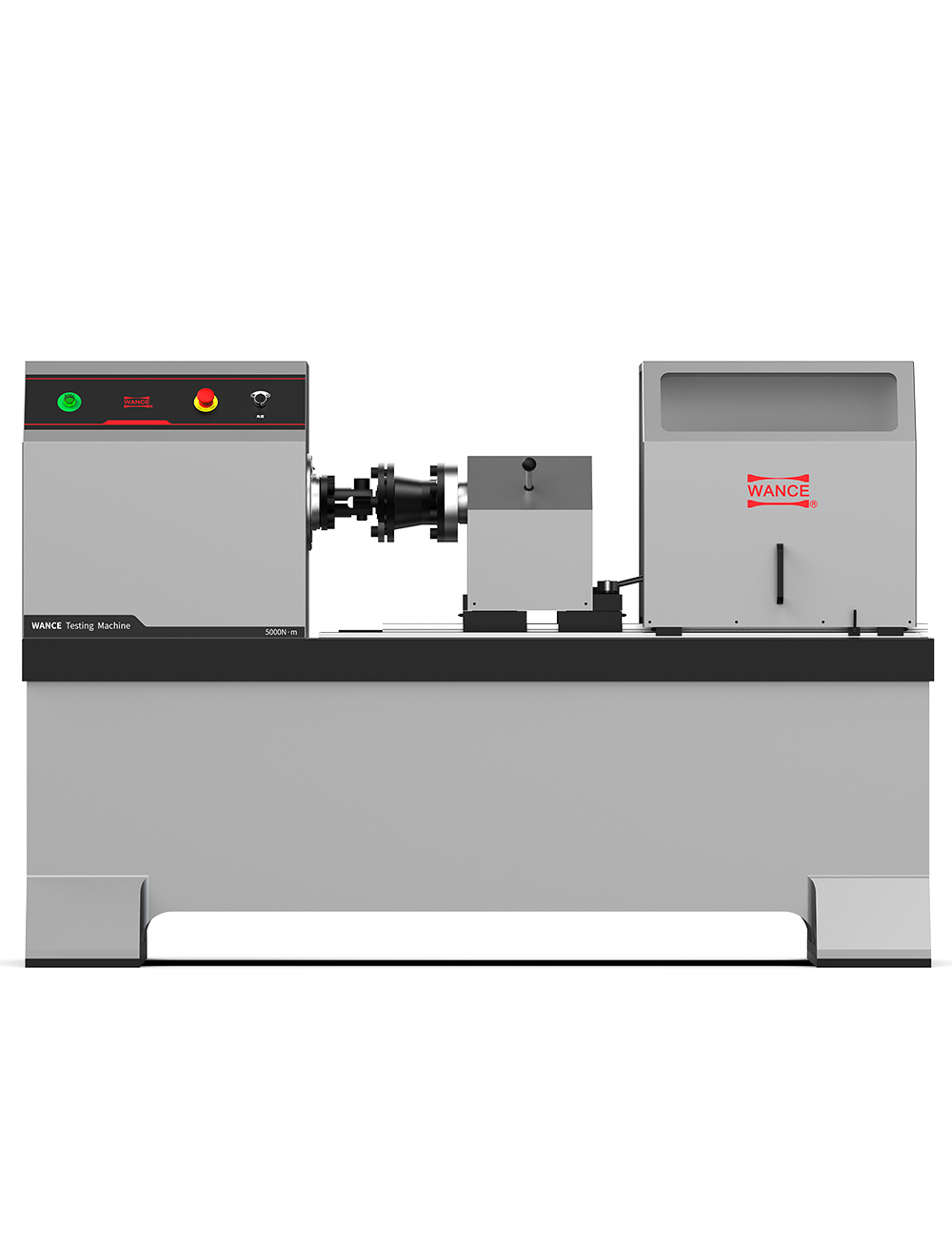

交变扭矩下的疲劳寿命：扭簧、传动轴、离合器、减震器。
- 【主要用途】应用于质量检验（QC）、质量分析（QA）及研发（R&D）领域，用于金属、非金属等材料的疲劳耐久扭转试验
- 配置相应夹具及附件，可测得样件的扭转疲劳寿命并绘制 S-N 曲线；尤其适合各种零部件（扭簧、汽车传动轴、汽车离合器、减震器、连接件等）在交变扭矩下的疲劳特性或疲劳寿命
- 可完成对称疲劳、非对称疲劳、程控（块谱）疲劳、波形复合（调制）控制疲劳试验
- 支持配置高温炉、高低温箱、腐蚀箱等附件，完成复杂环境下的疲劳扭转试验
- 【主要性能】JJG 1136-2017 扭转疲劳试验机的检定规程；GB/T 2611-2022 试验机通用技术要求；GB/T 12443-2017 金属材料 扭矩控制疲劳试验方法；ISO 1352:2021 Metallic materials — Torque-controlled fatigue testing；QC/T 523-1999
📊 一张表选对型号
| 加载形式 / 路线 | 代表机型 | 关键参数 | 适用对象 | 页面 |
|---|---|---|---|---|
| 桌面型电液伺服（低载荷） | 桌面型电液伺服疲劳试验机 | 低载荷轻量化，可绘 S-N 曲线与断裂韧性 | 合金、工程塑料、复合材料、医疗器件 | 详情 → |
| 通用电液伺服（材料级） | 电液伺服疲劳试验机 | S-N、K1c、J1c、CTOD、da/dN；可配环境箱 | 标准试样（板材 / 棒材）、零部件 | 详情 → |
| 高频电磁式（高周疲劳） | 高频疲劳试验机 | JB/T 5488-2015；高频高周疲劳、裂纹扩展 | 螺栓、齿轮、曲轴、气门 | 详情 → |
| 大型构件（多轴耦合） | 构件疲劳试验机 | 多轴耦合载荷谱，伺服作动器协调加载 | 车桥、钢轨扣件、风电、航空结构 | 详情 → |
| 扭转疲劳 | 电液伺服扭转疲劳试验机 | JJG 1136-2017；交变扭矩下 S-N 曲线 | 扭簧、传动轴、离合器、减震器 | 详情 → |
| 电动伺服（通用零部件） | 疲劳试验机（嘉品） | 50kN，行程 300mm，0.1~1.24Hz | 弹簧、金属构件、零部件 | 详情 → |
| 多通道协调加载 | 多通道协调加载测试系统 LDC505B | 4 通道，闭环 10kHz，采集 1000Hz | 车辆零部件、航空结构系统 | 详情 → |
| 高速作动器 | 静压支撑高速作动器 WSA-A | 15kN~1000kN，行程 100~250mm | 高速高侧向力加载工况 | 详情 → |
| 电子伺服（零部件寿命） | 电子伺服疲劳试验机（寿命版） | 零部件反复动作寿命计数 | 弹簧、结构件（见寿命试验篇） | 详情 → |
🔧 核心仪器
伺服电机、高精度传感器、微机控制系统、环境箱接口、多模式夹具
✅ 选型关键要点
载荷范围：0~100kN 可调，根据被测样品最大载荷选择，预留 20% 以上裕度，避免满负荷运行影响稳定性
测试精度：力值精度≤±0.5%，位移精度≤±0.1mm，确保疲劳测试数据精准，避免数据失真
频率范围：1~200Hz 可调，高频（＞100Hz）适配电子元件、汽车零部件，低频（＜30Hz）适配大型结构件
控制系统：采用微机控制，支持多段程序编辑、实时曲线显示，可预设疲劳循环次数
数据处理：支持疲劳寿命曲线绘制、数据存储与导出，可对接 SPC 统计软件，便于分析失效原因
机身结构：采用高刚性机架，抗变形能力强，长期连续运行无故障，适合长时间疲劳测试
保护功能：配备过载保护、过流保护、位移限位保护，避免设备及样品损坏，支持故障报警
兼容性：可适配弹簧、金属构件、汽车零部件等多种样品，支持非标样品定制测试
环境适配：可搭配高低温、盐雾环境箱，模拟复杂环境下的疲劳测试，贴合实际服役工况
💡 温馨提示
采购前要求厂家提供实测报告，验证设备精度和稳定性，拒绝虚标参数
长期高负荷测试场景，优先选择核心部件为知名品牌的机型，降低故障率
复杂环境测试需提前确认设备与环境箱的兼容性，避免后期无法适配
🏭 他们都用得上
疲劳试验机的选型误区是「只看最大试验力」。真正决定能不能跑出有效数据的，是同轴度、动态力校准、频率与波形控制能力这三项——同轴度不好，试样会提前在夹持处断裂；动态力没校准，报出的载荷值就是虚的。规范里之所以专门有 GB/T 38250（同轴度检验）、GB/T 25917.1（动态力校准）两个标准，就是因为这两项最容易被忽略又最影响结论。
常见配套标准：GB/T 2611 试验机通用技术要求、JG 556 轴向加力疲劳试验机检定规程、JBT 9397 拉压疲劳试验机技术条件、GB/T 38250 金属材料疲劳试验机同轴度的检验、GB/T 25917.1 单轴疲劳试验系统动态力校准、GB/T 3075 金属材料 疲劳试验 轴向力控制方法、ISO 4965-1、ASTM E466 / E467 / E647 / E1012。选型顺序建议是：先按试样的受力形式（拉压 / 弯曲 / 扭转）定加载方式，再按最大载荷留 20% 余量定吨位，然后按目标循环数定频率与波形能力，最后确认环境箱接口与多通道扩展余地。
买仪器，更是买服务。嘉品仪器承诺：免费培训 · 安装规划 · 终身维保 · 无忧售后。载荷谱怎么编、夹具怎么做、环境箱怎么接，我们的工程师陪你把疲劳数据跑扎实。
