前言：高端制造全面进入微米、纳米级质控时代，汽车、风电、精密轴承、新能源丝杠、半导体光学、航空航天等行业对工件轮廓、表面粗糙度、圆度、圆柱度、波纹度、螺纹型线等几何公差检测提出高精度、高稳定、自动化、行业定制化四大核心需求。传统单一量具、进口高价设备、非标工件无专用检测设备、产线无法对接 MES、大型重型工件测量难等痛点长期制约企业品质管控与生产成本优化。
东莞市嘉品仪器（品牌标识 JP17）深耕精密检测仪器渠道与整体解决方案十余年，作为陕西威尔机电（WALE）全国核心战略合作服务商，依托威尔全套自研精密量仪硬件、自主测量软件、定制工装与自动化集成能力，面向全精密制造行业推出覆盖通用实验室、批量产线、大型重载、微观纳米形貌、谐波波纹分析、机器人无人工作站的完整检测方案。本方案基于 WALE 官方产品手册完整技术体系，覆盖轮廓粗糙度一体机、圆度圆柱度仪、波纹分析仪、丝杠专用测量机、风电大型轴承专机、活塞 / 制动盘汽车专用设备、非接触测量系统、自动化集成单元八大产品线，为制造企业提供从设备选型、工装定制、程序开发、人员培训、售后维保、数据对接的一站式落地服务，助力企业实现国产高精度设备替代进口、检测效率提升 60% 以上、产品不良率显著下降。全文约 3000 字。
一、方案主体：WALE 威尔精密量仪核心技术底座
1.1 自研核心硬件，实现关键部件自主可控
嘉品仪器配套的 WALE 全系设备全部搭载威尔自研核心精密部件，摆脱进口传感器、导轨依赖，构建设备底层精度壁垒：
1. 数字电感式双传感器系统：分为轮廓专用传感器与粗糙度专用传感器，高端 WaleSurf10 Plus 机型 Z 轴分辨率可达 1nm，粗糙度残值噪声低至 0.002μm，线性精度≤±(0.2+0.015H)μm，可同时捕捉微米级轮廓尺寸与纳米级微观表面纹理，双传感器独立模组设计，切换无需重新校准，磁吸式测杆 3 秒快速更换，适配多规格工件批量检测。
2. 精密气浮导轨与全频隔振基座：高端机型、波纹度仪、大型风电专机标配天然大理石平台 + 全频被动隔振系统，气浮导轨直线度可达 0.1μm/100mm，运动无摩擦、温漂极小，工厂车间普通振动环境下测量重复性稳定，无需独立恒温实验室也可实现准进口级精度。
3. 高精度光栅运动系统：X/Z/R 三轴均采用封闭式光栅尺，圆度设备圆周采样最高 16384 点，回转主轴精度 (0.025+6H/10000)μm，FFT 谐波分析波段覆盖 1–512UPR，可精准捕捉轴承、电机转子表面波纹缺陷，解决设备振动、噪音、寿命失效溯源难题。
4. 自主 WaleSoft 测量分析软件：全系列设备统一软件平台，支持自定义公差模板、批量一键测量、SPC 统计分析、可视化轮廓云图、RTA 谐波频谱曲线生成，兼容 OPC UA、Modbus 等工业协议，可无缝对接工厂 MES、ERP 系统，测量数据自动存储、报表自动导出，支持 PDF、Excel、图片多格式归档，完全适配数字化工厂需求。
1.2 完整产品矩阵，覆盖全场景检测需求
嘉品 JP17 依托威尔完整产品谱系，可根据客户工件尺寸、精度等级、生产节拍、行业特性灵活匹配机型，分为通用标准机型、高端纳米形貌机型、回转体圆度圆柱系列、行业专用专机、大型重载定制设备、自动化集成单元六大板块：

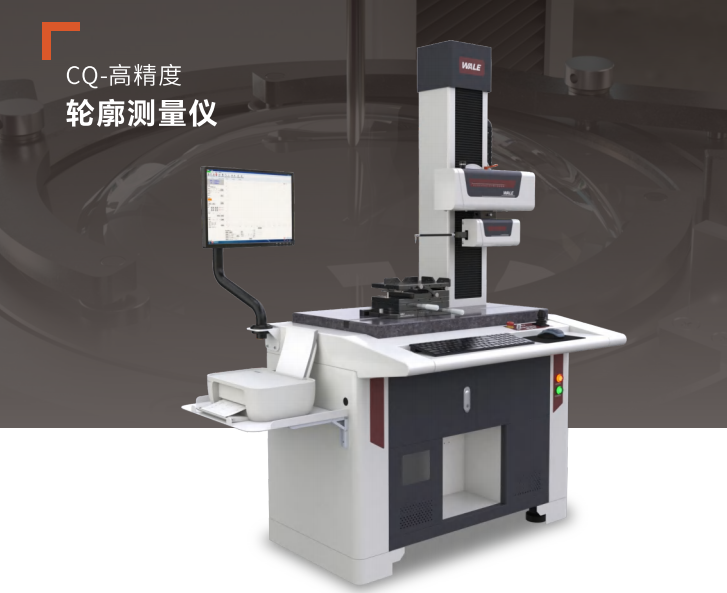

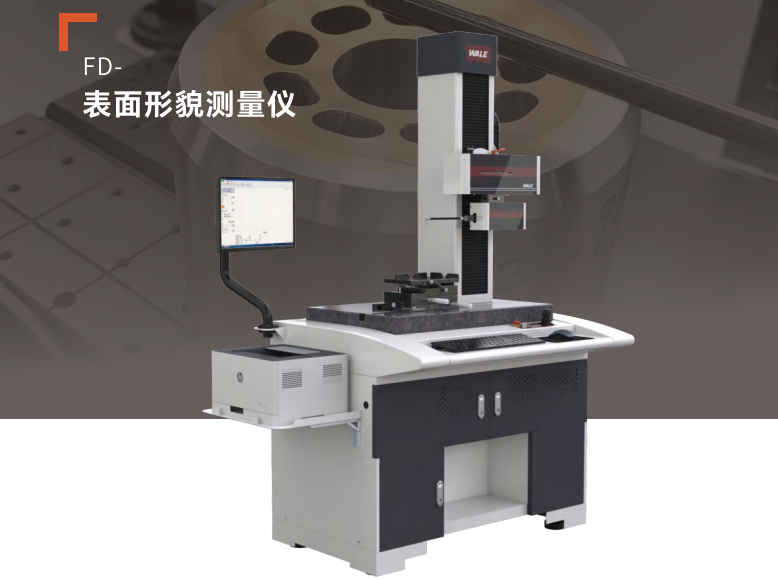

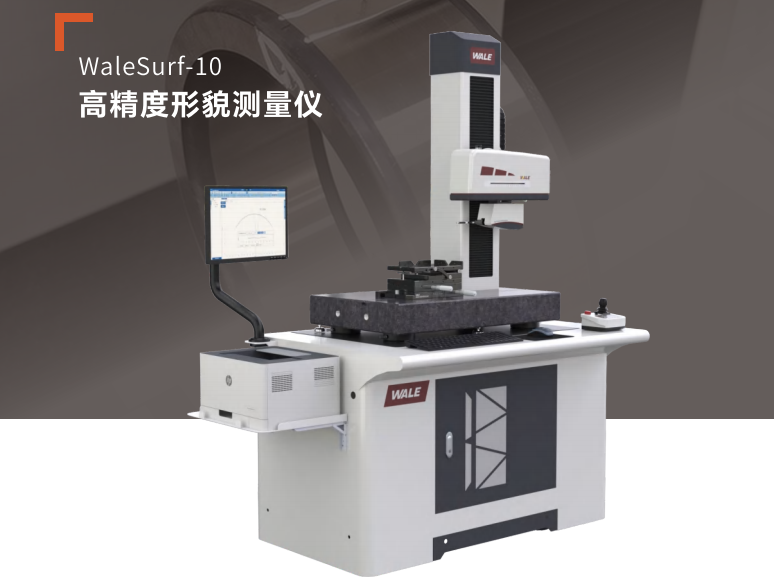

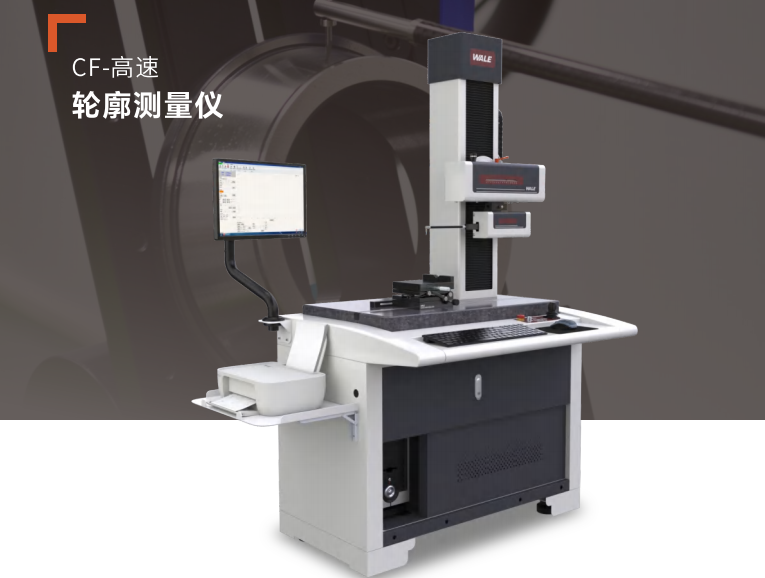

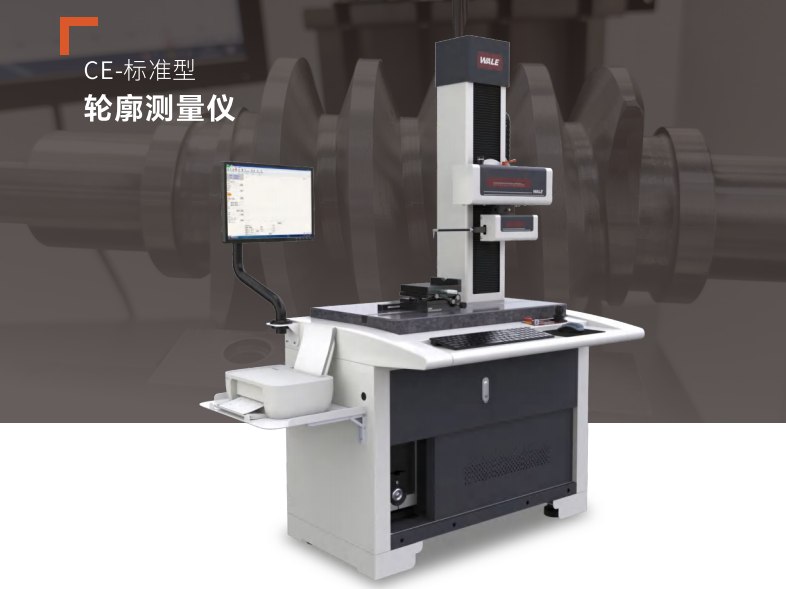

轮廓粗糙度复合一体机（CE/CF/CQ/CQR/FDR/WaleSurf10） 通用主力机型，X 轴测量行程统一 0–300mm，Z 轴 420/620mm 可选。CE 标准型适配实验室常规检测；CF 高速机型最大扫描速度 2mm/s，适配产线快速抽检；CQ 自动化款预留机器人对接接口；FDR、WaleSurf10 为纳米级微观形貌设备，用于半导体模具、光学非球面、精密阀芯超精细表面检测，粗糙度指示精度低至 ±(2nm+1.8%)。
 |  |  |  |  |
|---|

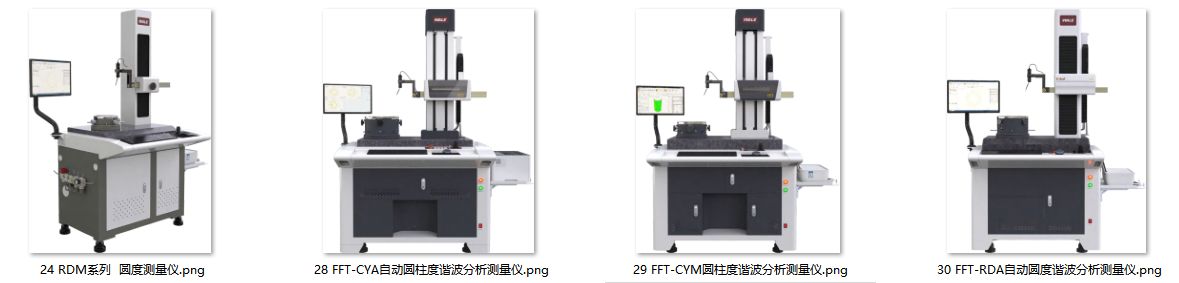

C圆度 / 圆柱度 / 波纹分析设备（CYM/CYA/RDA/RDM/FFT 系列） CYA 全自动调心调平机型，四点预调技术，工件装夹偏差无需人工校正，一键完成圆度、同轴度、平面度、全跳动测量；CYM 手动经济型，中小企业质检室首选；FFT 集成谐波分析模块，可输出波纹度频谱曲线，用于电机、轴承滚道缺陷分析；WES 专用波纹度仪搭载高信噪比传感，静态波纹测量精度达 0.004μm，是新能源电机、精密轴承出厂必检设备。
丝杠、螺纹专用测量设备（BSL/BST/LS 系列） BSL 丝杠导程测量仪覆盖 500–3000mm 长丝杠，搭载激光干涉采集单元，导程测量误差≤±(1.25+L/300)μm；BST 动态扭矩一体机同步测量丝杠运行扭矩波动；LS 螺纹综合仪可检测扭纹角、深度、接触长度，适配液压密封螺纹、汽车气门零部件。
螺纹测量仪
汽车零部件行业专机（PSP 活塞机、DM3000 制动盘 DTV、Prh 活塞环设备） PSP 活塞型线仪可一次性检测活塞外圆、销孔、环槽轮廓与圆度；DM3000 采用双传感器同步采集，精准测量制动盘 DTV 端面跳动，消除机械运动带来的测量误差；Prh 小型活塞环快速测量台，气动自动装夹，单机每分钟完成 6 件检测，适配活塞环量产流水线。
塞型线仪
风电大型重载定制设备（LBP/LBRW/CBP4900L） 针对风电回转支承、大型轴承开发落地式重型设备，最大测量直径 1200mm，台面承重最高 500kg，双向传感器同步检测内外滚道，可移动测量机构解决超大工件吊装困难问题，配套 FXJ 滚子自动分选产线，机器人上下料、自动打标分级，实现风电滚子全流程无人检测。风
自动化集成工作站（VSP-CQ、SP-RDA 机器人单元） 标准设备搭配 SCARA 四轴机械臂，共用一套运动控制系统，拖动示教编程简单，单零件测量周期缩短至 10 秒以内，支持料盘批量上下料、不良品自动分流，适配轴承、电机轴、活塞环连续量产车间，无需人工值守，24 小时稳定运行。
轮廓仪机器人工作站
二、分行业落地解决方案（嘉品 JP17 标准化交付方案）
2.1 新能源汽车与动力零部件解决方案
行业痛点
活塞、曲轴、制动盘、电机转子、车窗轴类零件批量大，几何精度直接影响整车噪音、制动安全、续航；传统单台设备仅能测单一参数，需要轮廓、粗糙度、圆度多台仪器轮换，人工装夹效率低，数据无法统一上传，非标异形工件无配套工装，检测重复性差。
JP17 配套方案
1. 实验室质检室配置：CQ 轮廓粗糙度一体机 + CYA 自动圆柱度仪 + DM3000 制动盘专机，覆盖所有底盘、发动机零部件常规检测；
2. 产线在线抽检工位：CF 高速轮廓仪 + RDA 自动圆度仪，搭配简易上下料工装，单件测量时间控制在 30 秒内；
3. 活塞 / 活塞环专项产线：PSP 活塞型线仪 + Prh 活塞环快速测量台，气动自动夹紧，配套专用测量程序，一键输出活塞椭圆、环槽圆角、活塞环端面角度完整报告；
4. 电机转子波纹检测：FFT-RDA 谐波分析圆度仪，采集转子表面波纹频谱，提前预判高速运转振动缺陷。
落地收益
单工位检测人员减少 70%，单件检测时长从 3–5 分钟压缩至 40 秒以内，工件不良检出率提升 45%，设备软件直接对接车企 MES 系统，检测数据实时上传生产看板，实现工艺参数实时追溯。
2. 风电大型轴承、回转支承检测方案
行业痛点
工件直径 800–1200mm、重量最高 300kg，常规台式设备无法承载；内外滚道曲面复杂，分段测量累计误差大；人工吊装、反复调心耗时 1 小时以上，风电滚子人工分级误差大，品质一致性难以保障。
JP17 配套方案
1. 大型落地式专机 LBP1200：双向可切换传感器，支撑点贴近滚道减少工件形变误差，电子尺快速初定位，两点可调工装无需反复校准；
2. CBP4900L 移动测量设备：机构移动、工件固定，解决超大工件吊装难题，陶瓷导轨抗温变，适应车间昼夜温差环境；
3. FXJ 全自动滚子分选线：六轴机器人自动上下料、STR3020 滚子型线仪检测直径变动量，设备自动分级、激光打标，全程无人干预。
落地收益
单套工件装夹调整时间从 60 分钟缩短至 15 分钟，滚子分级人工成本完全消除，大型轴承滚道测量误差从 0.01mm 降至 0.003mm，风电产品出厂故障率下降 60%。
2.2 精密轴承、丝杠传动行业解决方案
行业痛点
微型轴承、滚珠丝杠对数曲线、导程、扭矩、滚道波纹多参数需要分别检测，进口设备采购、维保成本极高；批量生产节拍快，传统手动设备跟不上产线速度，长丝杠工件行程超出常规仪器量程。
JP17 配套方案
1. 中小型轴承通用检测：CQR 复合轮廓仪 + FFT-RDM 经济型圆度仪，同步完成滚道轮廓、粗糙度、圆度、波纹度检测；
2. 长滚珠丝杠全套检测：BSL 导程测量仪 + BST 动态扭矩测量仪，500–3000mm 全量程覆盖，同步采集导程误差、运行扭矩波动曲线；
3. 自动化轴承检测单元：SP-RDA 机器人工作站，料盘一次性装载 50 件轴承，24 小时连续检测，自动区分合格 / 不良品。
落地收益
单台国产 WALE 设备采购成本仅为进口品牌 1/3，年维保费用降低 80%，丝杠、轴承多参数一次采集，无需多次装夹，综合检测效率提升一倍以上。
2.3 半导体、光学与精密模具微观检测方案
行业痛点
非球面镜片、晶圆载物台、微型模具沟槽需要纳米级分辨率，常规设备噪声大，微观形貌细节丢失；工件材质软，接触式测针易划伤，部分透明、反光件测量难度高。
JP17 配套方案
1. 实验室纳米级检测：WaleSurf10 Plus 超高精度形貌仪，Z 轴分辨率 1nm，粗糙度残值噪声 0.002μm，精准采集模具微观波纹、非球面 PV 轮廓参数；
2. 晶圆载物台专用设备 SR350-XL：大 X 行程台面，适配 12 寸晶圆基座平面度、粗糙度批量检测；
3. 非接触式测量升级方案：全系设备可加装激光非接触传感器模组，软质、高反光工件无损伤测量，兼顾接触式高精度与非接触无损优势。
2.4 通用机械、第三方计量实验室标准化方案
行业痛点
第三方检测机构工件品类繁杂，需要一机多用，同时满足轴类、盘类、平面、异形件检测；需要设备符合国家计量标准，输出报告具备 CNAS 采信效力；设备稳定性、重复性要求极高，长期高负荷使用故障率需可控。
JP17 配套方案
主推 ED-mset 多功能综合一体机，融合轮廓、粗糙度、圆度、圆柱度、波纹度五大测量功能，单台替代 5 台单一功能设备，降低实验室设备采购占地与资金投入；搭配 CYM 经济型圆度仪、CE 标准轮廓仪形成高低搭配组合，兼顾常规批量检测与高精度样品校准；嘉品配套每年上门计量校准、软件免费升级服务，检测报告格式完全匹配计量实验室标准。
三、JP17 嘉品仪器整体服务交付体系
区别于单纯设备销售商，嘉品 JP17 以完整解决方案交付为核心，建立全流程标准化服务链条，覆盖售前、售中、售后全周期：
3.1 售前技术支持
1. 免费上门工件测样：携带对应机型现场完成客户样品全参数检测，出具实测曲线与精度报告，直观对比设备测量效果；
2. 定制方案规划：根据客户产能、工件尺寸、精度要求、车间环境、自动化需求出具设备布局、工装配套、产线集成完整方案与预算清单；
3. 成本对比测算：提供国产 WALE 与进口三丰、泰勒霍普森设备采购、维保、使用全周期 TCO 成本分析，直观体现国产替代优势。
3.2 售中落地服务
1. 专用工装定制：针对客户异形活塞、风电轴承、长丝杠等非标工件，威尔研发中心配套定制夹具、定位治具，随设备同步交付；
2. 测量程序开发：提前录入客户产品公差模板、批量测量程序，设备到货后直接开机使用，无需客户自行调试；
3. 上门装机调试：工程师现场完成设备水平校正、隔振调试、三轴精度校准，对接 MES 系统，完成自动化机器人联机调试；
4. 分层操作培训：分为基础操作员、高级编程员、设备管理员三级培训，涵盖设备操作、程序编辑、数据导出、设备简易维护、故障排查，培训后发放操作考核证书。
3.3 售后长效保障
1. 全国快速响应网点：依托威尔覆盖全国 10 + 服务中心，400-6886-456 服务热线 7×12 小时在线，华南区域 24 小时上门维修；
2. 长期质保与备件：整机标配 2 年质保，核心光栅、传感器质保 3 年，嘉品本地仓库常备测针、导轨、工控机全套备件，故障更换无需漫长订货；
3. 终身软件免费升级：WaleSoft 测量软件持续更新行业分析模块、谐波算法、MES 对接协议，客户终身免费升级；
4. 年度上门校准维护：每年一次免费设备精度复检、导轨清洁、隔振系统调试，出具计量校准记录，保障设备长期精度稳定。
四、方案价值总结
1. 成本价值：以 WALE 国产精密量仪替代进口设备，一次性采购成本降低 50%–70%，备件、维保费用下降 80%，自动化方案可减少现场质检人员 1–3 名，长期人力成本显著节约；
2. 精度价值：核心传感器、气浮主轴自研，纳米级高端机型指标对标国际一线品牌，通用机型重复性、稳定性满足 99% 工业精密制造质控标准，适配实验室计量、产线全检双重场景；
3. 效率价值：双传感器同步测量、一键批量程序、机器人无人工作站综合提升检测效率 60% 以上，大型风电、长丝杠专用设备解决传统测量装夹、分段检测耗时痛点；
4. 数字化价值：设备原生支持工业通讯协议，测量数据自动归档、SPC 统计、可视化报表，打通加工、检测、仓储数据链路，助力企业完成数字化工厂升级；
5. 适配价值：全品类产品覆盖通用、汽车、风电、丝杠、半导体、第三方计量六大行业，可标准化交付也可提供重载、自动化、非接触式定制改造，适配大中小企业不同产能规模需求。
结语
在高端制造国产化加速进程中，精密几何量检测是产品品质把控的核心关口。东莞市嘉品仪器 JP17 立足 WALE 威尔全套自主精密量仪技术，打通 “设备选型 — 工装定制 — 程序开发 — 自动化集成 — 终身维保” 全链路，为各行业客户提供高性价比、高稳定性、高度适配的一站式精密测量解决方案。未来嘉品将持续深化与陕西威尔机电的技术协同，迭代自动化、AI 智能识别、在线高速检测方案，持续帮助制造企业实现品质升级、降本增效，助力国内精密检测设备全面进口替代。
