副标题：颠覆百年工频变压技术，算力 / 储能 / 超充核心新装备：嘉品仪器JP17｜SST全链路检测解决方案
2026年行业两大信号直接把SST固态变压器推上产业风口：英伟达800V HVDC白皮书将其定义为AI数据中心供电终极方案，四部委联合发文明确2027年SST示范装机目标超1000台，叠加金盘科技6.96亿海外大额订单落地，固态变压器彻底走出实验室，成为新型电力系统核心赛道。
很多电气工程师仍会混淆一个基础概念：SST不是加装电子元件的改良版工频变压器，而是一套完整高频电力电子变换系统。作为深耕电力电子、新能源整机检测二十余年的设备厂商，嘉品仪器JP17 结合大量SST整机、SiC功率模块实测案例，从原理、优势、落地场景、行业痛点、配套检测方案完整拆解，一文看懂固态变压器全貌。

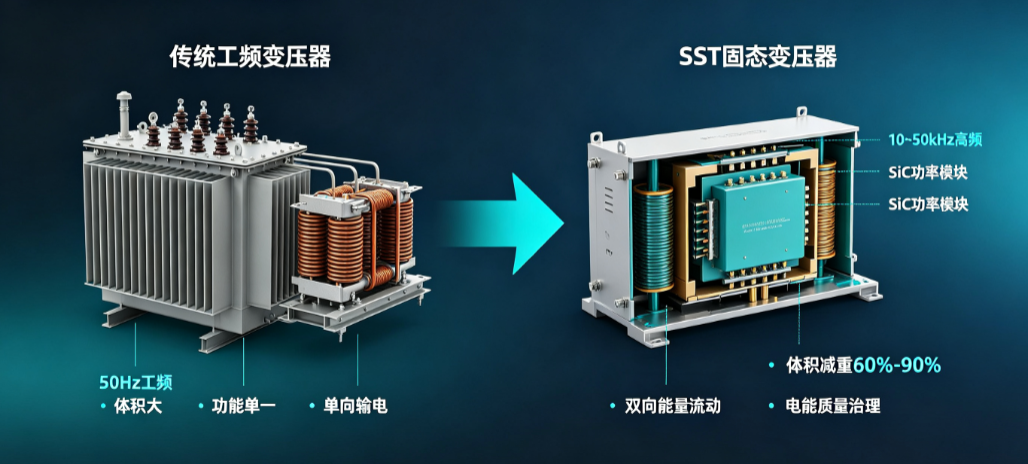

一、SST与传统变压器：底层原理完全不同
传统工频变压器
依靠50Hz工频电磁感应，依靠铁芯磁通完成电压转换，变比仅由线圈匝数决定。短板非常突出：体积重量巨大、仅能单向输电、无谐波治理能力、无法调压调频，面对AI算力高功率、风光储双向能量流动场景完全力不从心。

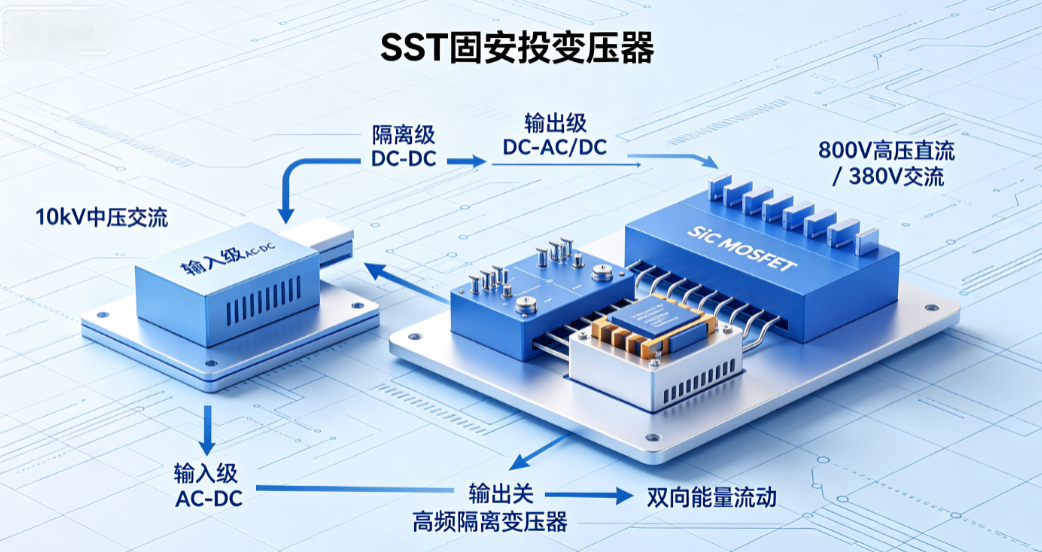

SST固态变压器核心架构（三级变换）
核心依靠SiC/GaN宽禁带半导体高频开关，替代厚重工频铁芯，标准三级拓扑：
1. 输入级 AC-DC：10kV中压交流整流为高压直流，SiC MOSFET实现功率因数校正、谐波抑制；
2. 隔离级 DC-DC：10~50kHz高频DAB隔离变换，小型高频变压器完成电气隔离；
3. 输出级 DC-AC/DC：直出800V高压直流或380V交流，适配数据中心、储能、超充设备。
嘉品仪器JP17测试工程师补充行业实测结论：传统变压器是“被动电磁转换铁疙瘩”，SST是“可编程电力电子变速箱”，整套系统由数字芯片统一调控，毫秒级完成故障隔离、无功补偿、双向功率调度，功能维度实现全面超越。
二、SST五大核心优势，支撑多赛道爆发
结合嘉品仪器上千台功率变换设备检测数据，整理SST对比传统变压器核心优势：
| 核心优势 | 详细说明 | JP17实测验证结论 |
| 体积减重60%-90% | 高频大幅缩小磁性元件，省去无功补偿柜、谐波滤波柜 | 同等功率下，SST占地面积不足传统变压器1/3，机房、储能舱空间利用率大幅提升 |
| 整机效率98%+ | SiC器件开关损耗极低，多级变换损耗远低于传统多级供电链路 | 相比传统UPS供电方案，整机全年节电3%-4%，大型智算中心单年电费节省数十万 |
| 双向能量流动 | 支持电网↔储能/光伏双向送电，适配V2G、微网调峰 | 嘉品双向直流充放电测试系统可完整复现能量回馈工况，验证并网稳定性 |
| 主动电能治理 | 自带调压、谐波抑制、无功补偿，输出谐波＜1% | 无需额外加装滤波设备，降低整套配电系统采购成本 |
| 模块化可编程 | N+1冗余并联扩展，电压、保护阈值、潮流控制全部可编程 | 产线ATE自动化测试可批量校验模块一致性，故障模块单独更换无需整机停机 |
三、六大核心落地应用场景（2026-2027放量核心赛道）
SST凭借高频化、高集成、双向可控、高电能质量的核心特性，打破传统工频变压器的应用局限，覆盖算力、新能源、充电、电网、轨交、特种微网六大高价值场景，多赛道共振开启千亿市场空间。嘉品仪器JP17针对每类场景的工况特性与检测痛点，配套专属标准化测试方案。
01 AI智算中心AIDC｜当前最确定、最快落地核心场景
随着AI大模型、算力集群规模化部署，单机柜功率从传统5-10kW飙升至120kW+，传统“工频变压器+多级UPS变换”的交流供电架构达到能效与密度天花板，存在损耗大、占地大、响应慢等痛点。
SST可实现10kV中压交流直转800V高压直流，省去多级电能转换环节，是英伟达800V HVDC算力供电白皮书认证的“终极供电方案”，完美适配智算中心高密度、高效率、毫秒级负荷波动的运行需求。
【JP17配套检测方案】：针对算力中心轻载效率偏低、高频温升、绝缘耐压严苛等痛点，通过高低温湿热试验箱模拟机房恒温恒湿工况，高精度功率分析仪检测轻载/额定/峰值三档效率，搭配35kV高压安规测试仪完成中压绝缘全检，规避长期不间断运行失效风险。
02 光伏/储能新能源并网｜新型电力系统核心刚需
分布式光伏、用户侧储能、风光储一体化项目大规模并网后，传统变压器无法实现动态调压、无功补偿、谐波治理，也不支持双向能量流动，极易出现电网电压波动、电能质量不达标、并网受限等问题。
SST作为柔性并网核心设备，可自主调节潮流方向、抑制电网谐波、实现孤岛保护，适配源网荷储协同运行，也是四部委重点推广的新型配网核心装备。
【JP17配套检测方案】：采用电网模拟源+双向充放电测试系统复现光伏波动、储能充放电循环工况，搭配热空气老化试验箱完成长期耐久测试，验证SST并网稳定性、保护响应速度与长期可靠性，满足新能源并网国标检测要求。
03 800V超充&V2G车网互动｜商业化落地最快场景
传统超充站依赖“工频变压器+整流柜”组合，设备笨重、占地大、建设成本高，且无法实现车网互动。SST可直接将10kV中压电网转换为高压直流，省去多级设备，适配重卡超充、公交场站、高速服务区大功率快充场景。
同时SST支持V2G车辆并网功能，可将电动车冗余电能回馈电网，实现峰谷调峰，是未来智慧充电、虚拟电厂的核心设备。
【JP17配套检测方案】：通过可编程电子负载模拟大功率快充动态负载，红外热成像测温系统检测大电流工况温升，精准测试过流、过压、短路保护响应性能，保障超充场景高频启停、动态负荷下的运行安全。
04 智能柔性配电网｜电网升级核心载体
传统配电网调压能力弱、故障隔离慢，无法适配分布式能源大规模接入。SST作为电力电子变压器，具备可编程调压、故障快速切除、电能质量综合治理能力，可有效解决配网电压偏差、谐波污染、无功失衡等问题，适配城乡配电网智能化升级改造。
【JP17配套检测方案】：依托高压绝缘测试仪、泄漏电流检测仪完成电网工况安规全项测试，搭配自动化测试系统模拟电网故障、负荷扰动场景，校验SST电网适配性与故障保护可靠性。
05 轨道交通&特种工业供电｜轻量化高效刚需场景
轨道交通、船舶、矿山冶金等特种场景，对供电设备体积、重量、抗震性、抗冲击性要求极高。传统牵引变压器重量大、能效低，且无法抑制机车启停带来的电网谐波与无功冲击。
SST凭借轻量化、高效率、强电能治理能力，可大幅降低车载、机载供电系统重量，提升设备稳定性，适配非线性、冲击性工业负载。
【JP17配套检测方案】：通过盐雾试验箱、高低温交变试验箱模拟轨交、工矿恶劣工况，测试设备耐候、耐腐蚀、抗高低温性能，保障复杂环境下长期稳定运行。
06 海岛/偏远微电网｜离网供电最优方案
海岛、山区、偏远矿区等独立微电网，普遍存在电源不稳定、电能质量差、设备运维难等问题。SST可整合风电、光伏、储能多能源输入，实现能量智能调度、电压稳定输出，搭建独立、高效、可控的离网供电系统。
【JP17配套检测方案】：模拟微网离网/并网切换、能源波动工况，通过全维度性能测试，验证SST多能源适配能力与离网供电稳定性。
四、SST产业化三大卡点：测试能力是核心门槛
从嘉品仪器对接的数十家SST整机厂商、SiC模块企业反馈来看，行业规模化量产存在三大共性难题，全部依赖标准化检测设备解决：
卡点1：高频工况测量误差难以控制
SST工作频率10-50kHz，传统50Hz功率分析仪采样率不足，效率测量误差可达1%-2%，800kW大功率系统每年电费差额可达40万元。
JP17解决方案：搭配500MHz带宽示波器、高精度功率分析仪，专用高频测试工装，消除寄生振荡带来的数据偏差。
卡点2：中高压绝缘测试门槛高
SST输入侧直连10kV电网，中压侧需承受35kV耐压1分钟，普通5kV耐压设备无法满足；同时低压侧SiC器件耐压脆弱，绝缘测试时必须短接功率器件，否则极易击穿驱动板。
嘉品10kV级安规综合测试仪、高压绝缘电阻测试仪，分档位适配中压/低压分级耐压测试，同步配套防击穿保护程序。
卡点3：量产测试效率不足，缺少一体化ATE产线
研发阶段单台设备测试数小时无压力，但量产出厂需压缩至3-5分钟/台，手动多台仪器切换效率极低，且数据无法追溯。
嘉品仪器自研SST专用ATE自动化测试系统：集成安规耐压、功率效率、负载特性、保护功能全项目，PLC自动切换测试流程，数据一键上传MES系统，支持CPK品质统计，一条产线完成整机全检，解决多供应商设备拼凑、售后割裂问题。

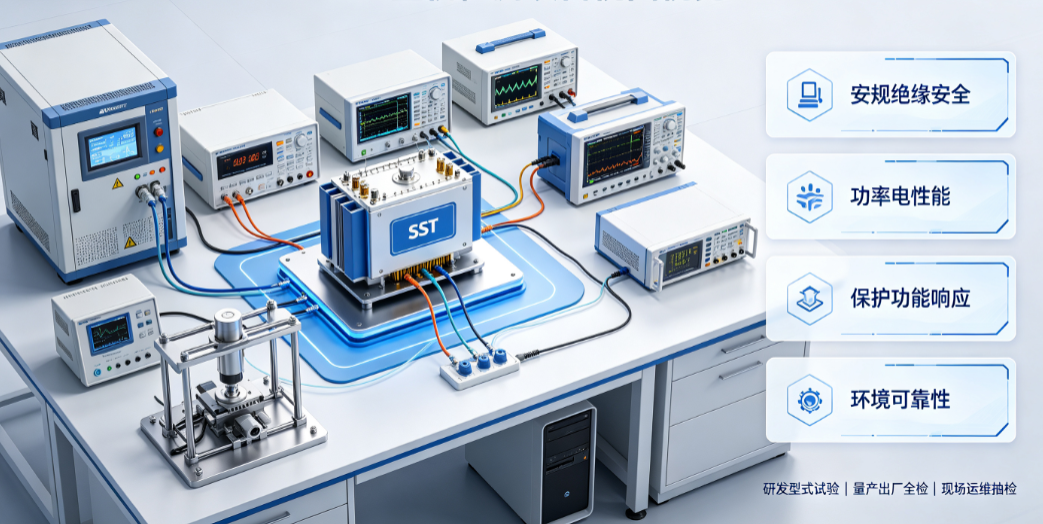

五、嘉品仪器JP17 SST全链路检测配套方案
针对SST“部件研发→型式试验→量产出厂”全生命周期，嘉品划分三大检测模块，覆盖所有国标、IEC标准测试需求：
模块一：安规绝缘安全测试（100%出厂必检）
10kV安规综合测试仪、5000V高压绝缘电阻仪、60A大电流接地电阻测试仪、泄漏电流检测仪；覆盖35kV中压耐压、低压绕组绝缘、接地连续性、泄漏电流全项，满足GB/T 16935、IEC 61800-5-1标准。
模块二：功率与动态性能测试（研发+抽检核心）
1000V大功率充放电测试系统、多模式可编程电子负载、能量回馈电网模拟源、高速示波器测试平台；可测峰值/额定/轻载三档效率、dv/dt、开关损耗、短路保护响应时间（要求≤50μs切断故障）。
模块三：环境可靠性与热管理测试（型式试验必备）
高低温湿热交变试验箱、热空气老化箱、红外热成像测温系统、盐雾试验箱；模拟-70℃~150℃宽温域、长期高温老化、化工场站腐蚀环境，精准测量SiC器件结温、散热器热阻，规避高温降额失效隐患。
模块四：量产一体化ATE自动测试产线
一站式集成安规、功率、负载、保护测试，单台测试节拍≤3分钟，自动生成合规测试报告，适配SST整机批量出厂检测，无需搭配多家品牌仪器，统一售后技术支持。
六、行业前景预判：2026-2030分阶段发展
1. 短期（2026-2027）示范落地期：政策驱动示范项目集中交付，AIDC、储能小批量采购，SiC晶圆成本持续下降，当前120美元/片，每年降幅15%-20%；
2. 中期（2028-2029）成本平价期：SST单位成本降至150元/kW以下，与传统配电方案形成价格竞争，数据中心渗透率快速提升；
3. 长期（2030年后）全面普及期：标准化国标完善，SST成为中高压配网、智算中心标配，市场规模突破千亿，逐步向小型工商业、家用微网下沉。
嘉品仪器行业观察：当下布局SST赛道的企业，除了打磨拓扑、SiC供应链，提前搭建标准化质检实验室、完善自动化出厂测试线，是拉开产品可靠性差距、抢占订单的核心竞争力。
总结：SST固态变压器不只是变压器的迭代，更是下一代交直流混合电网、AI算力基础设施的核心“能源路由器”。政策、算力、第三代半导体三重红利下，产业化窗口已经打开，但高频高压、多工况、严苛安全标准，对整机可靠性、检测验证能力提出全新要求。
嘉品仪器JP17深耕电力电子、新能源检测设备20余年，可为SST整机厂商、SiC模块企业、智算中心配套商提供实验室整体规划、全套检测仪器、量产ATE自动化产线、定制测试工装一站式解决方案，覆盖从研发验证到批量出厂全流程品质管控。
互动话题：你们企业是否已布局SST相关研发/产线？测试环节遇到过绝缘、效率、温升哪些难题？评论区留言，嘉品电力电子检测工程师一对一答疑。
《SST 固态变压器整机检测项目完整清单》
本清单覆盖 SST 固态变压器研发型式试验、量产出厂全检、现场运维抽检全流程，严格遵循 GB/T 34121、GB/T 16935、IEC 61800-5-1 等国内外标准，适配嘉品仪器 JP17 全系列检测设备，可直接用于实验室搭建规划与产线测试体系搭建。
一、安规与绝缘安全检测（强制必检项）
| 检测项目 | 核心测试要求 | 参考标准 | 测试目的 | 嘉品配套设备 |
| 中压侧工频耐压试验 | 输入侧对地、输入侧对输出侧施加 35kV AC，持续 1min，无击穿、无闪络 | GB/T 16935IEC 61800-5-1 | 验证中压绕组绝缘强度，规避电网高压击穿风险 | 10kV 安规综合测试仪（7460/7462） |
| 低压侧工频耐压试验 | 输出侧对地施加 3kV AC，持续 1min；测试前短接功率器件，避免 SiC 驱动击穿 | GB/T 12173 | 验证低压侧绝缘性能，保护后端负载与运维安全 | 安规综合测试仪 |
| 绝缘电阻测试 | 5000V 直流档位测试，中压侧绝缘电阻≥100MΩ，低压侧≥10MΩ | GB/T 3048 | 评估绝缘材料受潮、老化程度，排查隐性绝缘缺陷 | 高压绝缘电阻测试仪（8205X） |
| 接地连续性测试 | 60A 大电流测试，接地电阻≤100mΩ | GB 7251.1 | 保障设备故障时外壳可靠接地，杜绝触电风险 | 接地电阻测试仪（7316） |
| 泄漏电流测试 | 额定工况下测试接触电流，≤0.75mA（人体安全阈值） | GB 4943.1 | 验证绝缘完整性，控制设备漏电流在安全范围 | 泄漏电流测试仪（7620A） |
二、功率与电性能检测（核心性能项）
| 检测项目 | 核心测试要求 | 参考标准 | 测试目的 | 嘉品配套设备 |
| 整机效率测试 | 分别测试 10% 轻载、50%-75% 峰值负载、100% 额定负载三档效率；峰值效率≥97.5% | GB/T 34121 | 验证不同工况下能效水平，匹配数据中心、储能站实际运行负载 | 高精度功率分析仪 + 可编程电子负载（8714） |
| 开关特性测试 | 测试 SiC 器件开通 / 关断时间（ns 级）、开关损耗（μJ 级）、dv/dt、di/dt 及寄生振荡 | IEC 60747 | 评估高频工况器件应力，优化驱动参数，降低失效风险 | 500MHz 带宽示波器 + 高压差分探头 |
| 电能质量测试 | 输入侧功率因数≥0.99，输出侧电流谐波 THD＜1%，电压偏差≤±1% | GB/T 14549 | 验证谐波抑制、无功补偿能力，确保并网合规性 | 功率分析仪 + 电能质量分析模块 |
| 输入输出特性测试 | 宽电压输入范围验证、负载调整率、电压调整率、纹波噪声测试 | GB/T 17626 | 验证电网波动、负载突变下输出稳定性 | 电网模拟源 + 充放电测试系统 |
| 双向能量流动测试 | 正反向功率切换测试，能量回馈效率、并网同步性验证 | GB/T 33593 | 验证储能、V2G 场景双向潮流控制能力 | 双向充放电测试系统（1000V/300A） |
三、保护功能与动态响应检测（安全运行核心）
| 检测项目 | 核心测试要求 | 参考标准 | 测试目的 | 嘉品配套设备 |
| 过流保护测试 | 注入 1.5 倍额定电流，100μs 内触发保护并切断输出 | GB/T 34121 | 验证过载、短路前兆下的快速保护能力 | 可编程电子负载 + 高速数据采集系统 |
| 短路保护测试 | 输出端直接短路，50μs 内完成关断，器件无损坏 | IEC 61800 | 保障输出短路工况下设备不烧毁，提升运维安全性 | 短路测试工装 + 高速示波器 |
| 过压保护测试 | 注入 1.2 倍额定电压，1ms 内触发保护停机 | GB/T 17626.5 | 防范电网浪涌、负载突变过压损坏器件 | 电网模拟源过压模拟模块 |
| 过温保护测试 | 强制升温至保护阈值，验证降额运行或停机逻辑 | GB/T 2423.2 | 避免 SiC 器件超结温失效，保障长期运行寿命 | 热空气老化箱 + 红外热成像测温系统 |
| 孤岛保护测试 | 模拟电网断电，2s 内停止输出并断开并网开关 | GB/T 29319 | 满足新能源并网安全规范，防范电网检修触电风险 | 电网模拟源孤岛测试模式 |
| 模块均压均流测试 | N+1 并联模块间电压偏差≤±0.5%，电流偏差≤±2% | 企业标准 | 验证模块化并联可靠性，避免单模块过载失效 | ATE 自动化测试系统 |
四、环境可靠性与热管理检测（型式试验项）
| 检测项目 | 核心测试要求 | 参考标准 | 测试目的 | 嘉品配套设备 |
| 高低温工作试验 | -40℃低温冷启动、85℃高温满载运行，功能正常、性能无衰减 | GB/T 2423.1/2 | 验证严寒、高温车间、户外场站极端温度适配性 | 高低温湿热交变试验箱（HUD-E702） |
| 湿热循环试验 | 温度 25℃~65℃，湿度 95% RH，循环 48h，绝缘性能达标、无锈蚀 | GB/T 2423.4 | 验证南方潮湿、沿海高湿环境运行可靠性 | 高低温湿热交变试验箱 |
| 热老化耐久试验 | 125℃高温环境下持续老化 1000h，老化后性能衰减≤5% | GB/T 3512 | 加速验证设备长期使用寿命，预判老化失效周期 | 热空气老化试验箱 |
| 温升与结温测试 | 额定满载下测试 SiC 器件结温≤150℃、高频变压器温升≤60K、散热器热阻达标 | GB/T 34121 | 评估散热设计合理性，防范热失控风险 | 红外热像仪 + 热电偶测温系统 |
| 盐雾腐蚀试验 | 5% NaCl 盐雾，连续喷雾 48h，金属件无严重锈蚀、绝缘无下降 | GB/T 2423.17 | 验证沿海、化工腐蚀场景设备耐候性 | 盐雾试验箱（HUD-E808） |
| 振动冲击试验 | 模拟车载、轨交振动工况，功能正常、结构无松动 | GB/T 2423.10 | 适配轨道交通、车载移动供电场景 | 振动试验台 |
五、量产出厂 ATE 自动化检测（批量生产标配）
1. 集成测试项目：一站式完成安规耐压、绝缘电阻、接地电阻、额定功率效率、保护功能、空载损耗全项检测
2. 测试节拍：单台整机测试≤3 分钟，适配规模化量产出厂全检
3. 数据能力：测试数据自动上传 MES 系统，支持 CPK 过程能力统计、测试报告自动生成、产品全生命周期追溯
4. 适配场景：SST 整机组装线末端出厂检测、模块级半成品测试、售后返修复检
清单备注
嘉品仪器 JP17 可根据 SST 整机功率等级（100kW~10MW）、应用场景（AIDC / 储能 / 超充 / 配网）、拓扑结构定制专属测试工装与测试软件，提供实验室规划→设备选型→安装调试→人员培训全流程服务。
