前言:很多制造、质检、研发工程师在读机械图纸时，尺寸公差尚能快速理解，但一碰到直线度、平面度、同轴度等形位公差符号就容易混淆。

现场经常出现尴尬问题：零件所有尺寸全部在公差范围内，装配却卡滞、密封渗漏、旋转跳动、定位偏移，反复返工找不到根源。本质原因就是只管控了尺寸大小，忽略了形状、方向、位置三类形位精度要求。

深耕精密检测 22 年的嘉品仪器 JP17，服务数千家五金、新能源、精密零部件制造企业，日常接触大量图纸解读、现场检测、品质判定案例。今天用通俗易懂的逻辑，把形位公差完整拆解，从分类定义、符号解读到现场检测方法一次性讲透，搭配嘉品精密测量设备实操思路，工程师、质检人员看完就能直接落地使用。

一、形位公差核心作用：弥补尺寸公差的管控盲区

尺寸公差仅管控零件几何大小（长度、孔径、轴径、厚度等），只要数值落在上下偏差即判定尺寸合格，但无法约束零件形态与相对位置：

1. 孔径尺寸达标，但孔轴线歪斜、位置偏移，装配干涉；

2. 板材厚度合格，但平面翘曲，密封面漏气漏液；

3. 轴外径尺寸合格，但轴线弯曲，高速旋转震动偏磨；

4. 阶梯轴两段直径均合格，两段轴线不同心，轴承、齿轮运转异响。

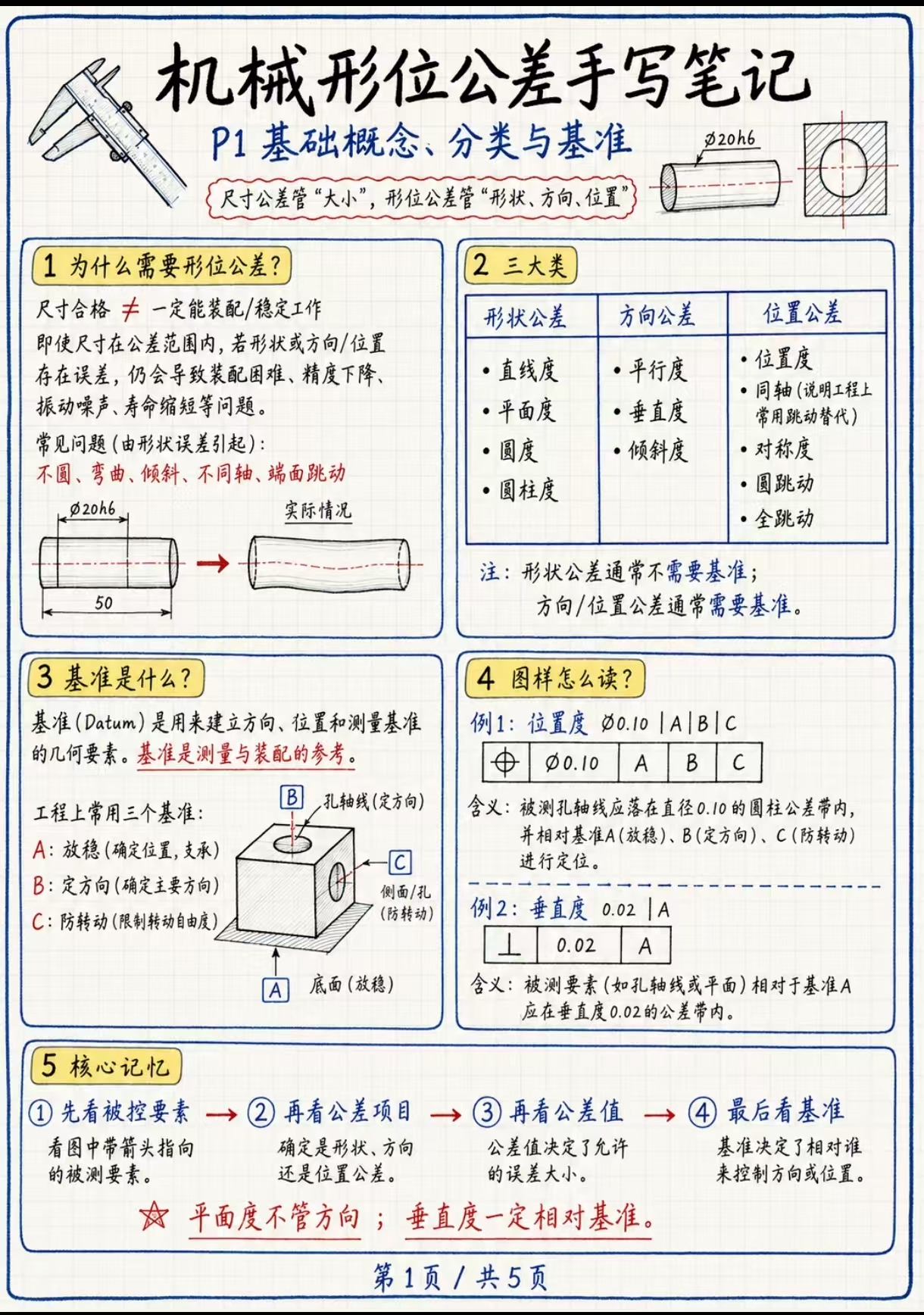

但凡涉及装配定位、密封、旋转、导向、对称匹配的零部件，必须依靠形位公差补充管控。行业内统一将形位公差分为三大类，区分标准只需看两点：是否需要基准、管控对象是自身还是相对位置：

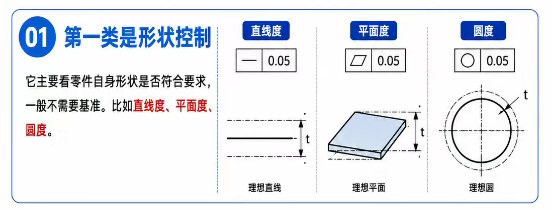

1. 形状公差（无基准）：管控零件自身轮廓形态，直线度、平面度、圆度；

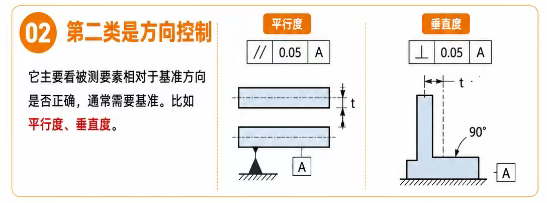

2. 方向公差（必须带基准）：管控被测要素相对基准的倾斜角度，平行度、垂直度；

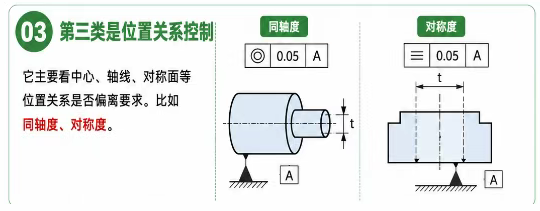

3. 位置公差（必须带基准）：管控中心轴线、中心平面的偏移量，同轴度、对称度。

二、7 类高频形位公差详解：定义、图纸含义、设计管控要点

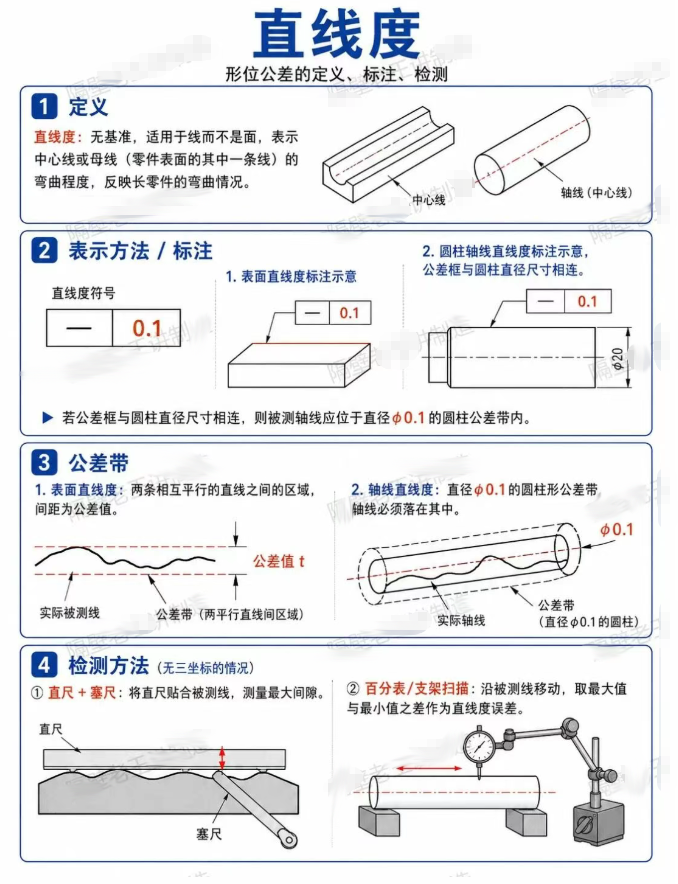

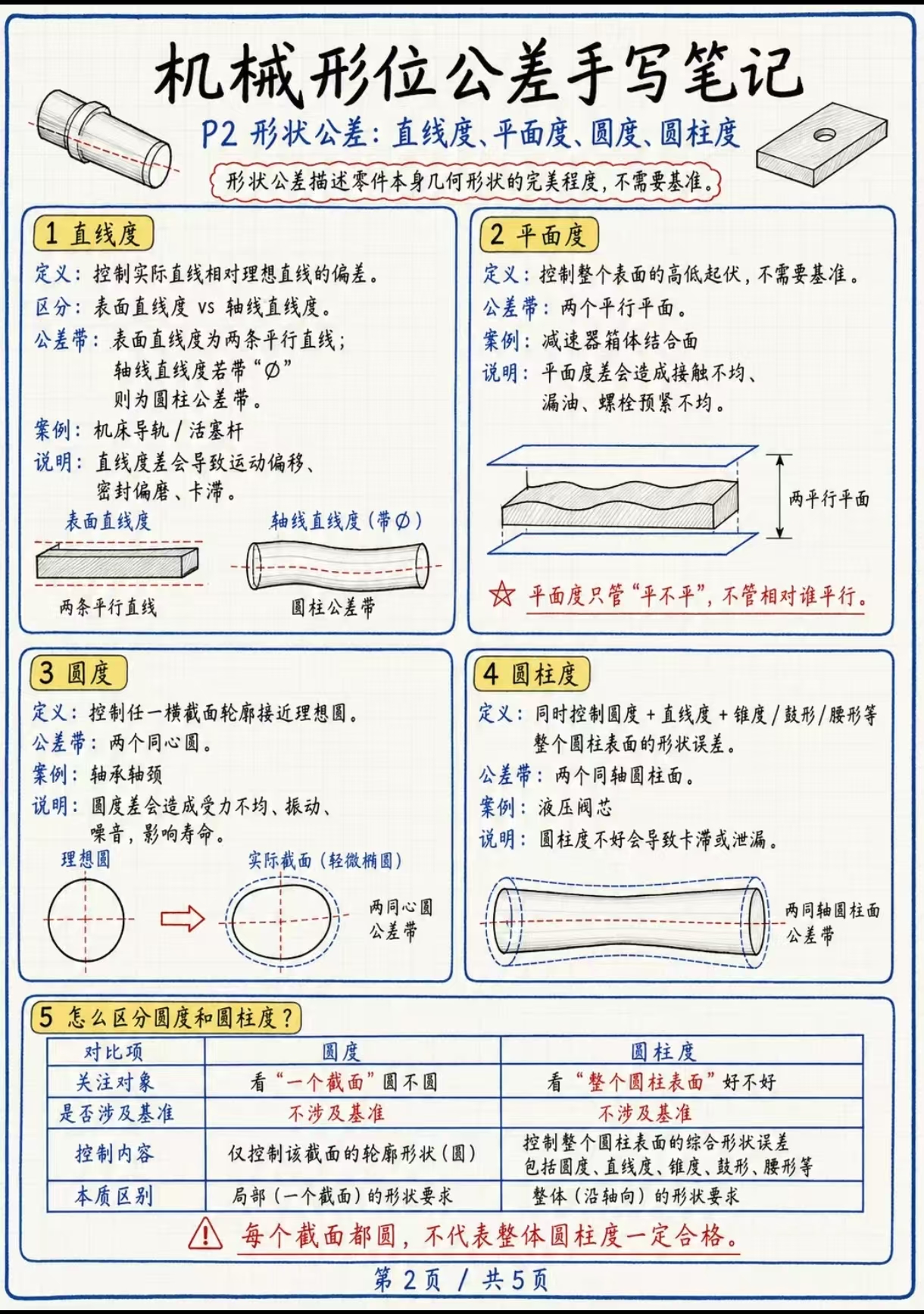

1. 直线度（形状公差，无基准）

管控对象：零件母线、中心轴线等线状要素的弯曲变形。

· 应用场景：细长传动轴、导柱、滑轨，直径合格但轴线弯曲会导致旋转跳动、滑动卡滞；

· 公差带逻辑：若管控圆柱轴线，公差带为圆柱形空间，标注直线度 0.1，代表整条轴线必须容纳在直径 0.1mm 圆柱范围内；

· 核心区分：只看 “线” 的弯曲，和平面度（看整个面）完全独立。

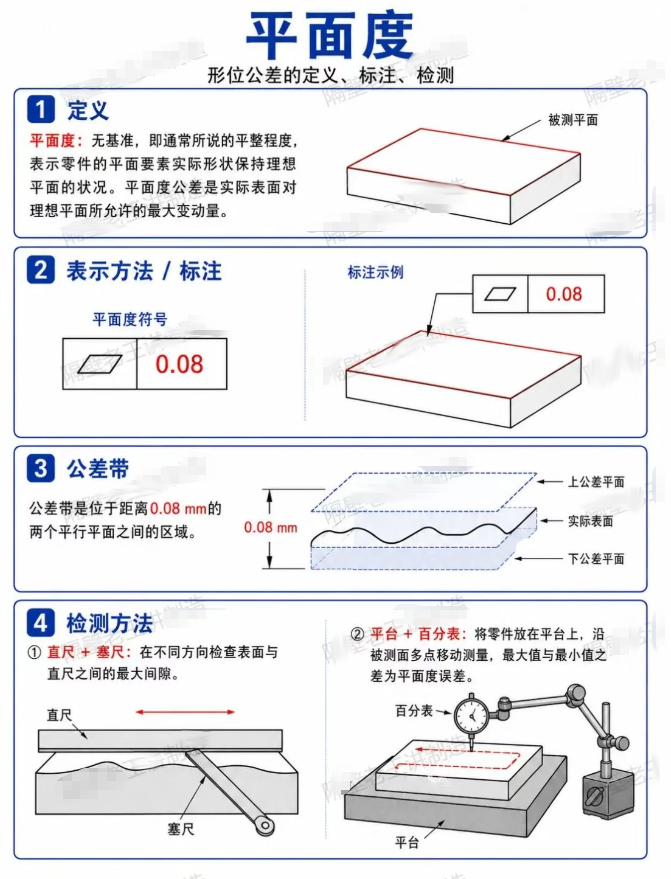

2. 平面度（形状公差，无基准）

管控对象：单一平面自身平整程度，控制翘曲、波浪变形、局部高低差。

· 应用场景：法兰密封面、设备安装底座，平面凹凸会造成螺栓受力不均、密封失效；

· 公差带逻辑：两个平行理想平面围成的区域，零件表面所有点位都需落在区间内；

· 关键误区：平面度≠平行度。平面度只关心自身平不平，不对比其他基准面；平行度必须参照基准，管控整体倾斜。

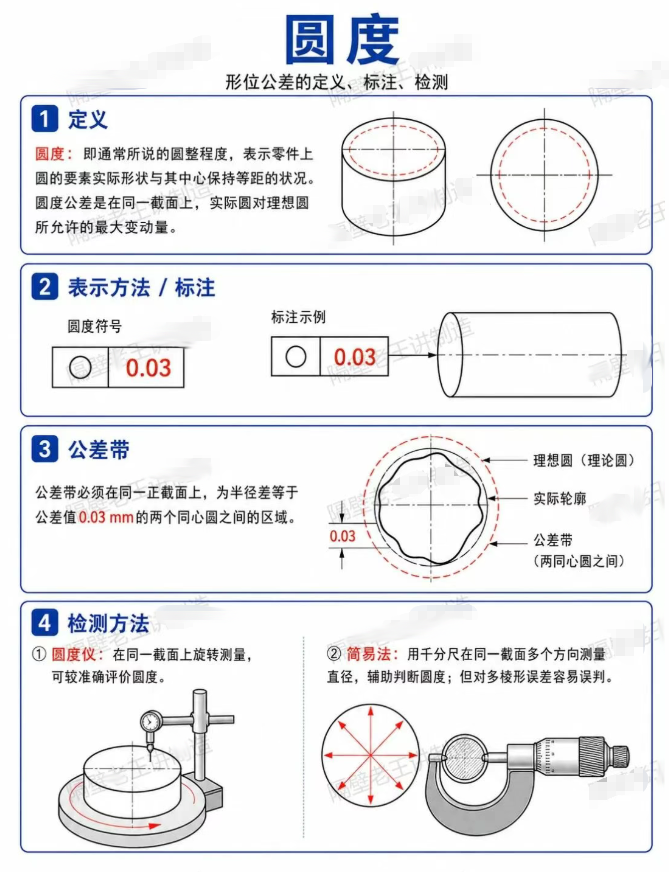

3. 圆度（形状公差，无基准）

管控对象：单一横截面上圆形轮廓的圆整度，仅针对单截面，不涉及轴向长度。

· 应用场景：轴类、衬套、轴承内圈，截面加工成椭圆，卡尺测直径无法发现缺陷；

· 公差带逻辑：同一截面内两个同心圆，轮廓全部落在两圆之间，半径差值为公差值；

· 避坑提醒：两点式卡尺仅能测直径，无法真实反映圆度误差，高精度检测需专用精密测量设备。

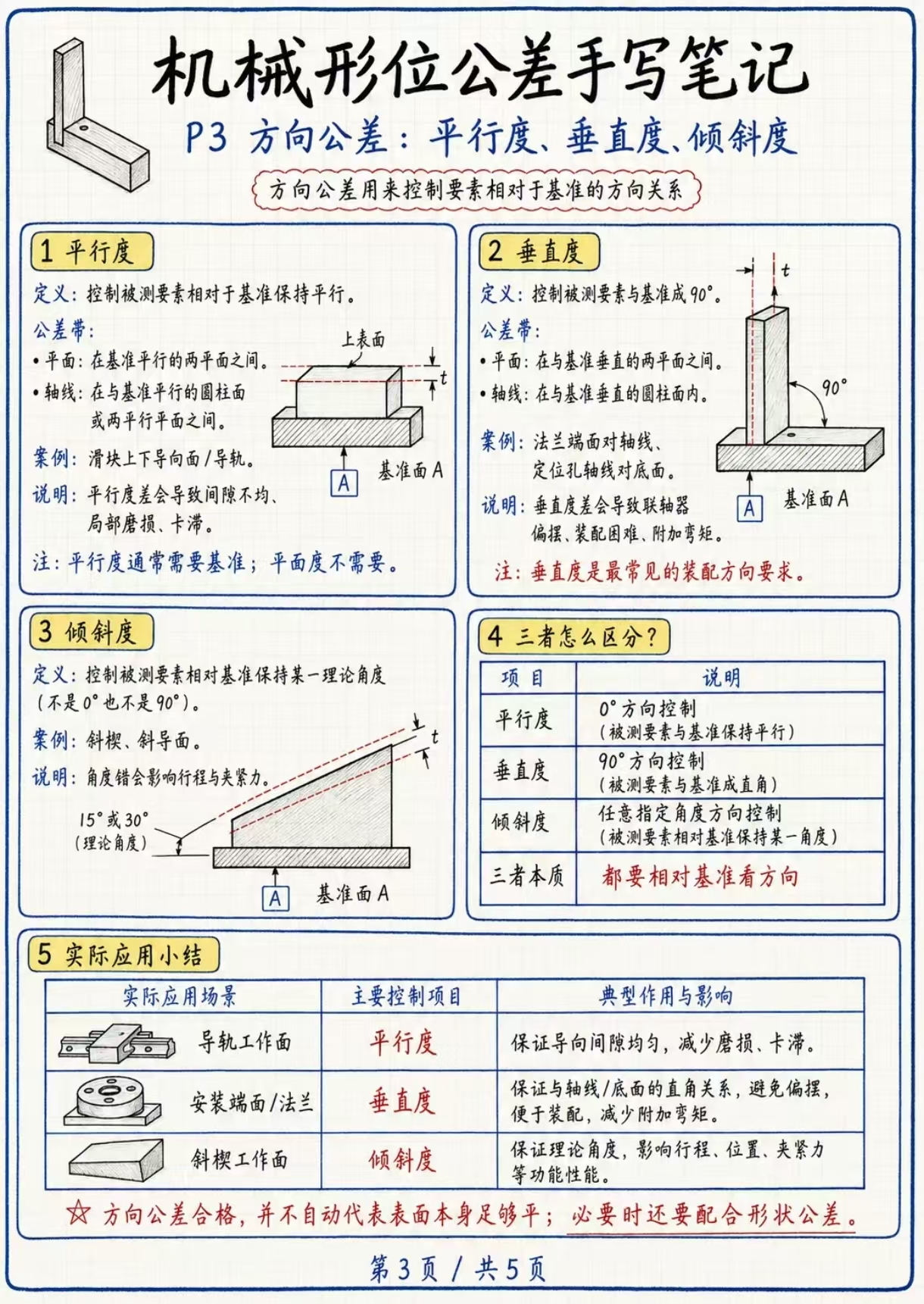

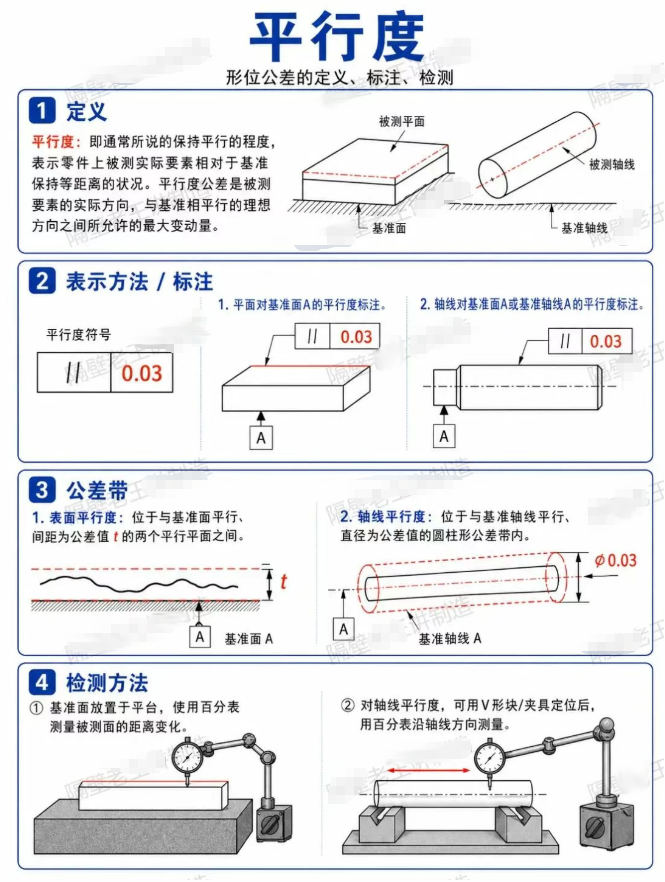

4. 平行度（方向公差，带基准）

管控对象：被测面 / 轴线相对基准保持平行，约束整体倾斜偏差。 举例：零件底面为基准 A，上表面标注平行度 0.08 A，代表不允许上表面整体相对基准倾斜；

· 典型故障：零件表面本身平整（平面度合格），但整体倾斜，装配后间隙一边大一边小；

· 检测前提：必须先建立基准，再测量全区域高度差判断倾斜量。

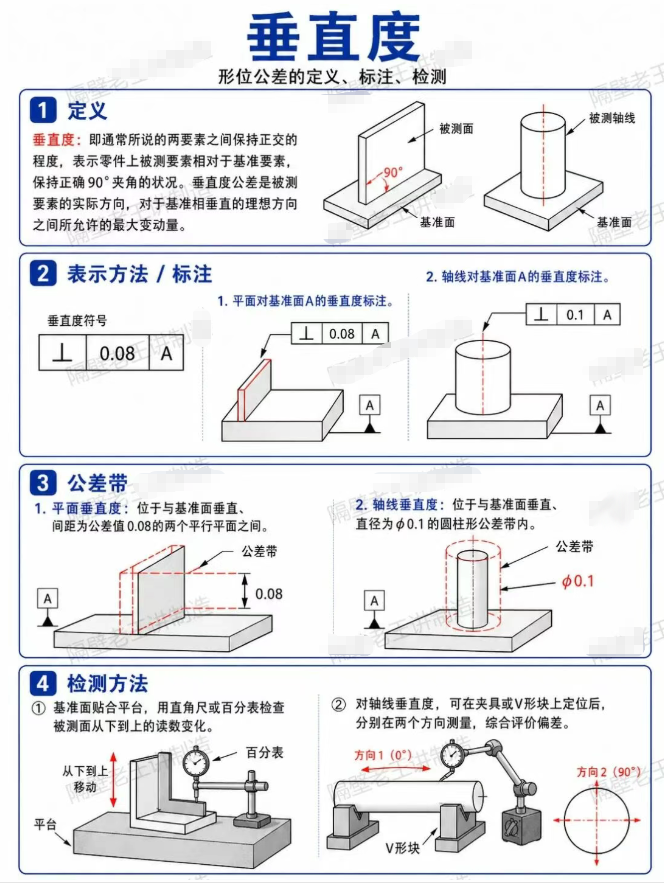

5. 垂直度（方向公差，带基准）

管控对象：被测要素与基准维持 90° 垂直关系，并非肉眼判断直角即可。

· 两类常见场景：面与面垂直、轴线与基准面垂直；

· 公差带形式：控平面为两组垂直基准的平行平面；控轴线为垂直基准的圆柱形公差带；

· 现场误区：仅靠角尺粗略比对，微小角度偏差会累积放大，精密件必须量化检测。

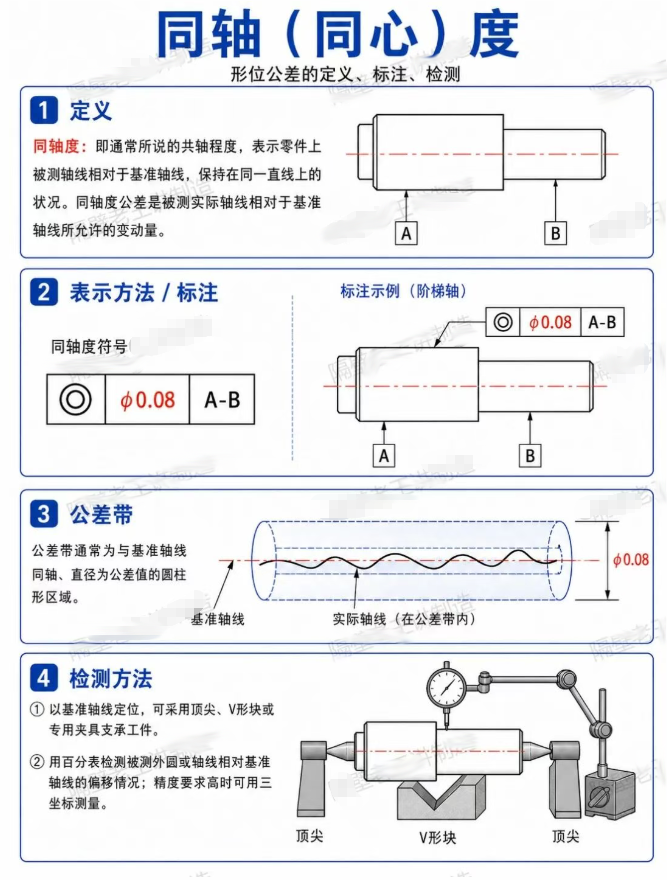

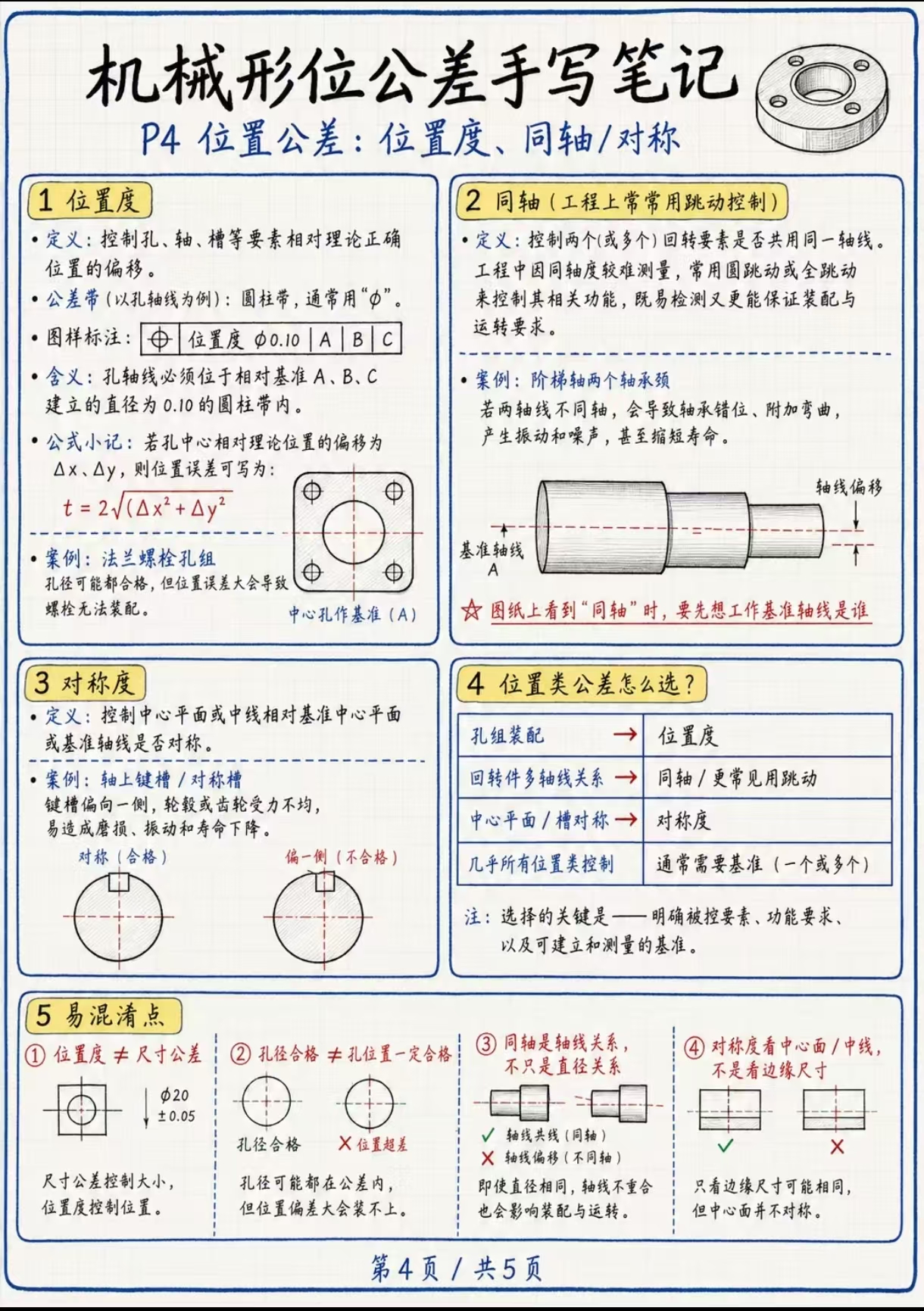

6. 同轴度（位置公差，带基准）

行业俗称同心度，管控被测轴线与基准轴线的重合度。

· 应用场景：阶梯轴、带台阶套筒，两段轴线偏移会造成齿轮、轴承单边磨损、高速抖动；

· 管控核心：不管控外圆直径，只约束两条中心轴线的偏移量，是旋转类零件核心精度指标。

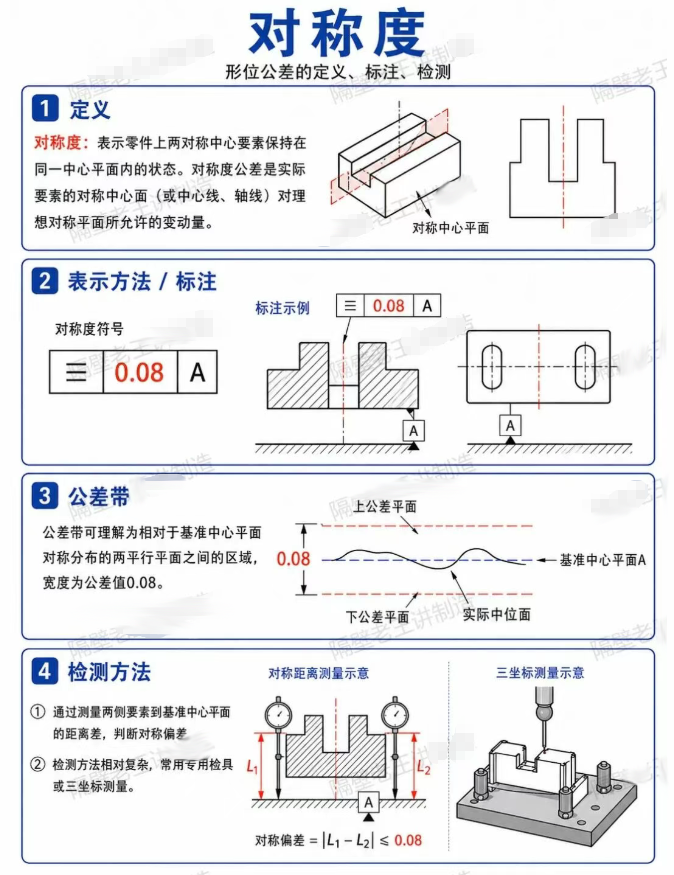

7. 对称度（位置公差，带基准）

管控槽、凸台、键槽的中心平面相对基准中心面对称，避免中心偏移。

· 典型问题：槽宽尺寸达标，但整体偏向零件一侧，装配插片、导轨发生偏载、干涉；

· 管控重点：不管控零件两侧外表面，只管控两个面形成的中间中心面偏移量。

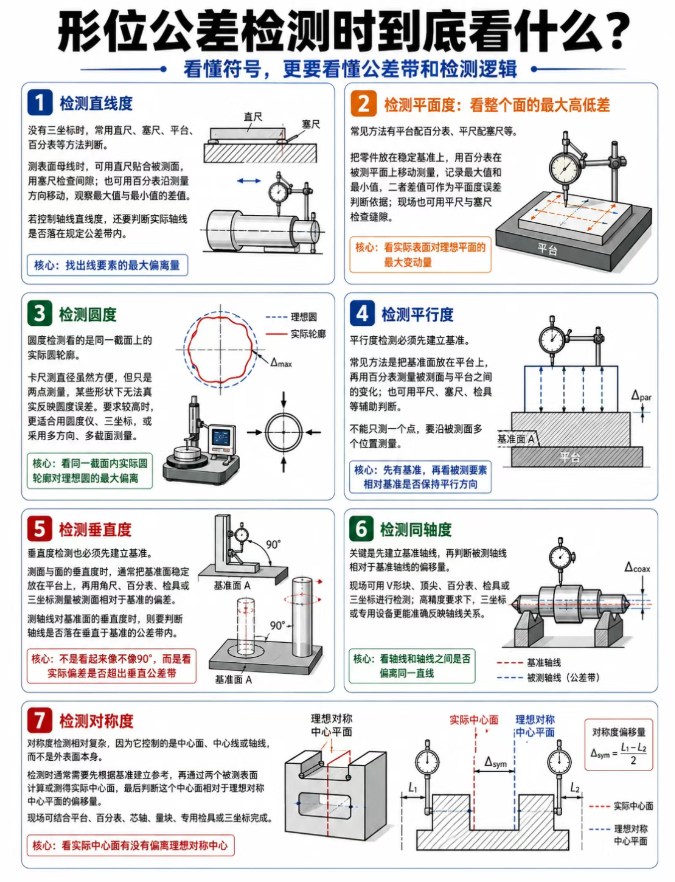

三、各类形位公差现场检测逻辑，搭配嘉品 JP17 精密检测方案

看懂图纸只是第一步，精准判定误差、稳定管控品质，标准化检测流程必不可少。嘉品仪器 JP17 配备二次元影像测量仪、全自动三坐标测量机等精密设备，覆盖从简易抽检到高精度批量检测全场景，对应各类公差检测逻辑如下：

1. 直线度检测

简易抽检：平尺 + 塞尺、平台百分表分段打点，读取最大最小差值； 高精度检测：嘉品 VMS 系列二次元 / 三坐标，自动采集整条母线 / 轴线数据，一键输出直线度误差； 检测核心：捕捉线状要素最大弯曲偏离量。

2. 平面度检测

简易抽检：平台 + 百分表全域扫测，取最高点与最低点差值； 批量精密检测：三坐标自动规划网格测点，软件自动计算平面度误差，出具标准化检测报告； 检测核心：评判整个表面相对理想平面的整体高低波动。

3. 圆度检测

简易抽检：多方向卡尺多点测量，仅做粗略筛查； 高精度管控：嘉品精密影像仪 / 圆度仪，单截面全轮廓采集，规避两点测量盲区，精准识别椭圆、多边形缺陷； 检测核心：同一截面轮廓相对理想圆的最大波动。

4. 平行度检测

检测必备：先固定基准面，搭建基准坐标系； 设备方案：平台百分表人工检测、二次元 / 三坐标全自动批量检测； 检测核心：以基准为参照，判断被测要素整体倾斜幅度。

5. 垂直度检测

面垂直简易检测：直角尺、百分表比对； 精密轴 / 面垂直检测：嘉品三坐标建立基准后，自动计算垂直偏差，量化数值； 检测核心：不凭肉眼判断直角，以公差带数值作为合格判定标准。

6. 同轴度检测

简易抽检：V 型块 + 顶尖 + 百分表打跳动粗略参考； 高精度检测：三坐标分别采集基准轴线、被测轴线，软件直接计算同轴度误差，数据可追溯； 检测核心：对比两条轴线的偏移距离。

7. 对称度检测

检测难点：无实体中心面，需设备通过两侧表面拟合中心平面； 专业方案：嘉品二次元、三坐标测量设备自动拟合对称中心，对比基准中心偏移量； 检测核心：实测中心面与理想对称中心的偏移数值。

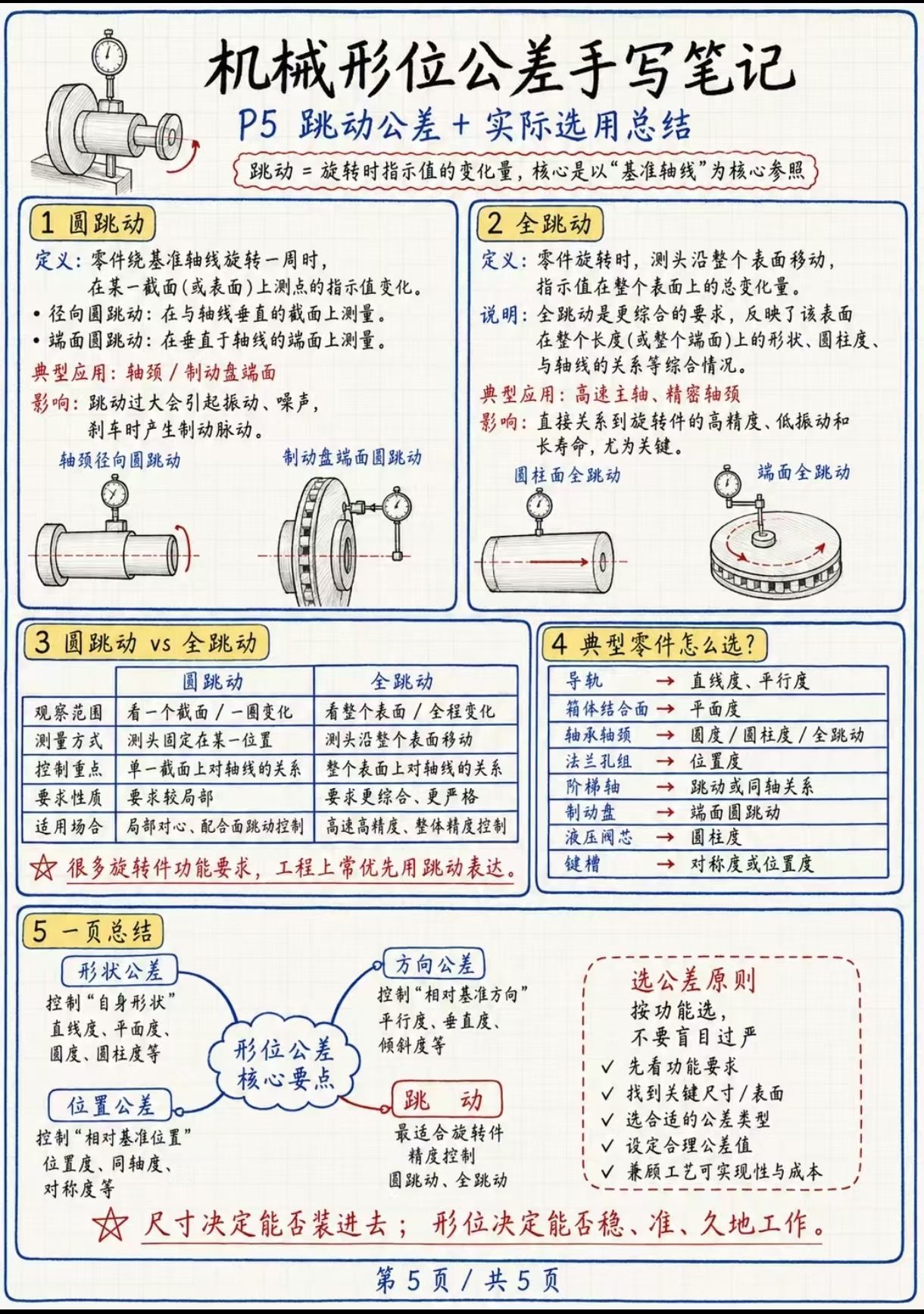

四、总结：读懂形位公差只需抓住 3 个核心逻辑

1. 形状公差（直线度、平面度、圆度）：无基准，只管零件自身形态；

2. 方向公差（平行度、垂直度）：带基准，管控被测要素相对基准的倾斜角度；

3. 位置公差（同轴度、对称度）：带基准，管控中心轴线、中心平面的偏移位置。

读懂图纸、规范检测、稳定品质，三者缺一不可。很多企业尺寸管控严格，却忽略形位公差标准化检测，导致批量装配不良、售后投诉、客户验厂扣分，增加大量返工成本。
