德国PHYNIX菲尼克斯涂层测厚仪产品技术应用及选型手册

手册是为菲尼克斯（PHYNIX）产品专家三级进阶认证体系编制的核心学习教材。内容涵盖从测量原理到产品选型、从技术参数到行业应用的全方位知识，旨在帮助销售团队系统掌握菲尼克斯涂层测厚仪的产品体系与应用技术，成为真正专业的产品专家。

本手册基于德国菲尼克斯官方技术资料及多年中国市场应用经验编制，所有技术参数均以官方最新文件为准。

第一章：涂层测厚技术原理精解

1.1测量原理基石

1.1.1 磁感应法（F型）

物理原理：

磁感应法基于电磁感应原理，适用于测量钢铁等磁性金属基材上的非磁性涂层。仪器探头内部包含一个线圈和磁芯，当探头靠近磁性基材时，会形成闭合磁路。涂层作为非磁性介质存在于探头与基材之间，其厚度会影响磁路的磁阻——涂层越厚，磁阻越大，磁通量越小。仪器通过测量磁通量的变化，精确换算出涂层厚度。

黄金定律：

磁感应法（F型）仅适用于测量【磁性金属基材】（如钢、铁）上的【非磁性涂层】（如油漆、粉末涂层、塑料、锌、铬）。

典型应用：

·钢铁结构件上的防腐油漆；·汽车车身电泳漆和面漆；·钢管上的环氧涂层；·镀锌板上的锌层厚度

1.1.2 电涡流法（N型）

物理原理：

电涡流法利用高频交变电场在导电金属基材中产生涡流效应的原理，适用于测量铝、铜、不锈钢等非磁性导电金属基材上的绝缘涂层。探头内的线圈产生高频电磁场，当靠近导电基材时，会在基材表面感应出涡流。涂层厚度影响探头与基材之间的距离，从而改变涡流场的强度。仪器通过测量这种变化计算涂层厚度。

黄金定律：

电涡流法（N型）仅适用于测量【非磁性导电金属基材】（如铝、铜、不锈钢）上的【绝缘涂层】（如阳极氧化、油漆、三防漆、陶瓷）。

典型应用：

·铝合金型材阳极氧化膜；·PCB电路板三防漆；·铜质端子上的绝缘涂层；·不锈钢表面的油漆

1.1.3 双原理复合型（FN型）

工作原理：

FN型探头内部同时集成磁感应和电涡流两套传感器。当探头接触工件时，仪器自动判断基材是“磁性”还是“非磁性导电体”，并智能切换至相应测量模式。

核心价值：

·应对未知： 面对未知材质的工件，无需预先判断基材

·混合产线： 同时有钢铁和铝件的生产线，一机通用

·效率提升： 自动识别，无需手动切换

重要提示：FN并非新原理，而是“F+N”的智能组合，仍然遵循两种原理各自的物理边界。

1.2 探头技术共性

所有PHYNIX标准探头均配备碳化钨硬质合金耐磨测芯，这种设计确保了探头拥有极长的使用寿命，即使在频繁测量粗糙表面（如喷砂面、热喷涂涂层）时，也能保持测量精度稳定。

第二章：产品家族全景图

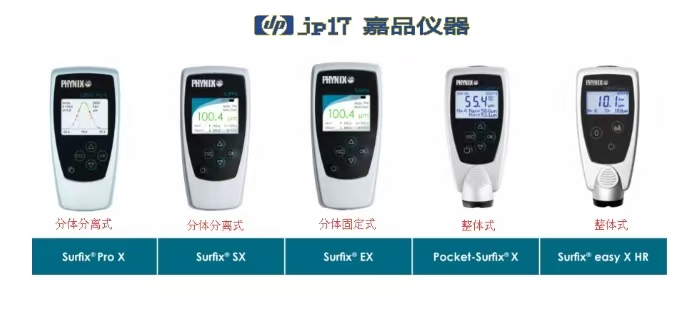

2.1 主机平台谱系（四大家族）

PHYNIX涂层测厚仪产品线以“模块化主机平台+专业化探头生态”为核心设计理念，满足从基础检测到高端实验室的不同需求。

2.1.1 Surfix® Easy系列——入门级·经济可靠

定位： 极简操作，适合任务明确的日常检测，性价比之选。

家族DNA： 开机即测，无复杂统计功能，德国制造入门门槛。

2.1.2 Surfix® EX系列——基础级·任务明确

定位： 固定探头，基础统计功能，适合标准化产线检测。

家族DNA： 固定探头，操作简单，增加统计功能，性价比之选。

2.1.3 Surfix® SX系列——智能级·战略核心

定位： 品牌战略核心，可连接所有PHYNIX探头，一机应对无限场景。

家族DNA：

·✅分体式可拔插探头设计——主机通用，探头可换

·✅ 高分辨率彩色图形显示屏

·✅ USB 2.0 + PHYNIX.connect数据传输

·✅ 2000个测量值存储

·✅ 包含中文在内的多国语言界面

·✅ 自动识别基材（FN型）

2.1.4 Surfix® Pro X系列——旗舰级·数据驱动

定位： 顶级配置，海量存储，适合实验室、航空航天、研发等高要求场景。

家族DNA：

·✅100,000个测量值存储——行业顶级容量

·✅ 蓝牙4.0 + USB双模传输

·✅ 高级统计功能（CPK、SPC、趋势图）

·✅ 1,000次独立校准存储

·✅ 每秒3次连续测量，扫描模式

2.1.5 专用仪器系列

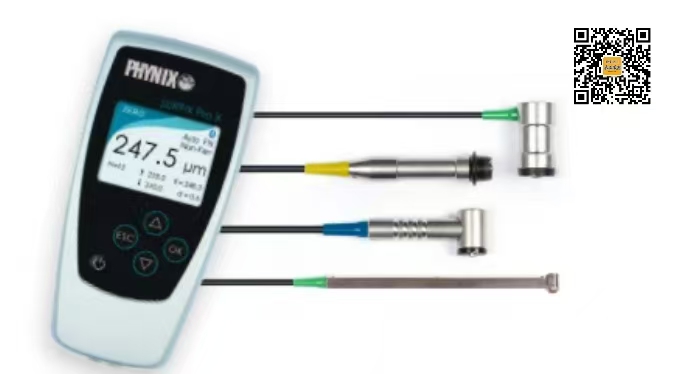

2.2 探头生态系统

PHYNIX的探头不是配件，而是解决方案的核心。以下为主要探头型号技术参数：

2.2.1 标准探头系列

2.2.2 特殊应用探头系列

2.2.3 专用工业探头

2.3 产品家族树全景图

第三章：全系列产品技术参数详解

3.1 通用技术参数

以下为PHYNIX涂层测厚仪的共性技术规格：

3.2 各型号详细参数

3.2.1 Surfix SX-F1.5

3.2.2 Surfix SX-N1.5

3.2.3 Surfix SX-FN1.5

3.2.4 Surfix SX-F1.5R

3.2.5 Surfix SX-FN1.5R

3.2.6 Surfix SX-FN0.2

3.2.7 Surfix SX-F0.2

3.2.8 Surfix SX-N1.5（PCB三防漆专用，配9mm探头帽）

3.2.9 Surfix SX-FN0.5A

3.2.10 Surfix SX-F0.5A

3.2.11 Surfix SX-N0.5A（高精度微型）

3.2.12 Surfix E-FN（基础统计型）

3.2.13 PaintCheck plus FN

第四章：产品选型指南

4.1 选型决策树

第一步：确定基材类型

·钢铁为主 → F型磁感应

·铝/铜/不锈钢为主 → N型电涡流

·混合基材/不确定 → FN型双用

第二步：确定测量范围

·≤500μm → 可选高精度型号（如N0.5A）

·500-1500μm → 标准量程（1.5系列）

·≥1500μm → 大量程探头（FN3.5/F10）

第三步：评估测量场景复杂度

·平面/规则表面 → 标准探头即可

·深孔/内壁 → 直角探头（1.5/90°）

·微小工件/密集元件 → 微型探头（FN1.5R/N0.5A）

·高温工件 → 高温帽选件

第四步：选择主机平台

·预算紧凑，任务固定 → Easy/EX系列

·需要灵活性，未来可能换任务 → SX系列（可换探头） ★推荐

·海量数据，高级统计要求 → Pro X系列

4.2 选型对照表

第五章：行业应用与典型案例

5.1 汽车制造行业

应用场景

汽车制造涉及大量涂层测量需求，包括车身电泳漆、中涂、色漆、清漆的全流程厚度控制，以及发动机部件、铝合金轮毂、电池盒体的涂层检测。

推荐配置

典型案例：某新能源车企电池托盘检测

·背景： 某新能源汽车制造商需要对电池托盘（铝合金材质）的防腐涂层进行全检，托盘内有加强筋和深腔结构，普通探头难以触及。

·方案： 采用SX-FN主机配合1.5/90°直角探头，实现对深腔部位的精准测量。主机可存储2000个测量值，通过USB导出数据，满足IATF 16949质量体系对数据追溯的要求。

·效果： 检测覆盖率从70%提升至100%，杜绝质量盲区。

5.2 电子制造与PCB行业

应用场景

PCB电路板上的三防漆（涂覆胶）厚度测量是行业公认的难题。传统方法难以在高密度元件区实现准确测量，而涂层厚度直接影响产品的防护性能和使用寿命。

推荐配置

典型案例：汽车电子PCB三防漆检测

·背景： 某汽车电子工厂需对PCB板三防漆厚度进行100%检测，焊盘尺寸最小0.5mm，要求无损伤测量且数据可追溯。

·方案： 采用SX-N1.5主机配9mm探头帽，电涡流原理适用于铜基材上的绝缘涂层测量。探头直径小，轻松应对密集元件区的微小焊盘。±1μm精度满足IPC-CC-830标准要求。

·效果： 测量效率提升40%，数据追溯率100%，客户投诉率下降60%。

5.3 新能源与重防腐

应用场景

光伏支架、储能柜体、海上风电塔筒的涂层检测常在户外、高盐雾等恶劣环境下进行，对仪器耐用性要求极高。通常涉及超厚涂层（如3000μm以上）的测量。

推荐配置

典型案例：海上风电塔筒防腐检测

·背景： 海上风电塔筒防腐涂层通常极厚（>2000μm），且基材表面粗糙，普通探头易磨损且量程不足。

·方案： 采用SX-FN主机配FN3.5大量程探头。FN3.5探头直径25mm，接触面积大，能有效平均粗糙表面的影响，且量程覆盖至3500μm，完全满足厚浆型涂层的测量需求。

·效果： 解决了传统仪器在粗糙表面读数不稳和量程不足的问题，数据准确率提升至95%以上。

5.4 通用工业与电镀行业

应用场景

电镀行业对镀层厚度要求极为严格，通常涉及微米级精度的检测，且基材种类繁多（钢、铜、铝等）。

推荐配置

典型案例：汽车紧固件电镀层检测

·背景： 汽车紧固件（螺丝、螺母）通常要求镀锌层厚度在5-15μm之间，且要求100%全检。零件尺寸小，测量难度大。

·方案： 采用SX-F主机配F0.5A微型探头。该探头直径仅6mm，适合测量小平面，且精度可达±0.7μm，完全满足微米级镀层的测量要求。

·效果： 实现了微小零件的快速、高精度检测，不良品检出率显著提高。

5.5 航空航天与高端制造

应用场景

航空航天领域对涂层的均匀性、致密性要求极高，且材料多为特种合金（钛合金、铝合金），需要极高的测量精度和可靠性。

推荐配置

典型案例：飞机蒙皮涂层检测

·背景： 飞机蒙皮涂层厚度直接影响气动性能和防腐性能，要求测量数据稳定、可追溯，且不能损伤蒙皮表面。

·方案： 采用Pro X-FN主机配N1.5探头。Pro X系列支持10万点数据存储和蓝牙传输，方便生成符合适航要求的检测报告。碳化钨探头确保在反复测量中不划伤昂贵的蒙皮材料。

·效果： 建立了完整的涂层厚度数据库，为飞机维护和大修提供了可靠的数据支持。

第六章：技术标准与符合性

6.1 国际标准

PHYNIX涂层测厚仪符合以下国际通用标准，确保测量数据的权威性和可比性：

·DIN EN ISO 2178：磁性基体上非磁性覆盖层厚度测量（磁感应法）

·DIN EN ISO 2360：非磁性基体上非导电覆盖层厚度测量（电涡流法）

·ASTM B499：磁性基体上非磁性金属镀层厚度测量

·ASTM B244：非磁性基体上非导电覆盖层厚度测量

·ASTM D7091：非磁性基体上非金属涂层厚度测量

6.2 中国国家标准

PHYNIX仪器同样满足中国国家计量检定规程和标准：

·JJG 889-95：磁感应法涂层测厚仪检定规程

·JJG 818-93：电涡流法涂层测厚仪检定规程

·GB/T 4956-2003：磁性基体上非磁性覆盖层厚度测量

·GB/T 4957-2003：非磁性基体上非导电覆盖层厚度测量

6.3 质量保证

·制造商证书： 每台PHYNIX仪器出厂时均附带制造商校准证书（Certificate），可作为计量溯源的依据。

·校准周期： 建议每年进行一次第三方计量校准，以确保仪器长期处于最佳工作状态。

·探头质保： 标准探头通常提供3个月质保，主机提供1年质保。

附录

附录A：常用术语解释

·基材（Substrate）： 被涂层覆盖的金属材料，如钢、铁、铝、铜等。

·涂层（Coating）： 覆盖在基材表面的物质，如油漆、粉末、电镀层、氧化膜等。

·分辨率（Resolution）： 仪器能够显示的最小厚度单位，通常为0.1μm。

·精度（Accuracy）： 测量值与真实值之间的误差范围，通常表示为±(Xμm + Y%读数)。

·零点校准（Zero Calibration）： 在无涂层的基材上进行校准，以消除基材材质差异的影响。

·单箔校准（Foil Calibration）： 使用已知厚度的校准箔片进行校准，以提高测量准确性。

附录B：单位换算表

注： 1 mil = 1/1000 inch（千分之一英寸）
