汽车铝合金轮毂涂层检测全场景解决方案

适用基材：铝合金（非磁性导电金属）——核心基材 ；部分场景涉及钢铁（磁性金属）

适用涂层：粉末底粉 、底色漆 、透明清漆 、 阳极氧化膜 、 电镀层等

核心原则：铝合金轮毂基材为铝合金（非磁性导电金属），必须使用电涡流法（N 型探头）。PHYNIX 双原理探头（FN型）可自动识别基材并切换模式，在钢铝混合场景下一机通用。

一 、汽车铝合金轮毂涂层检测的行业背景

1.1  为什么轮毂涂层检测如此重要？

汽车轮毂是承载车辆重量 、传递驱动力的关键安全部件，其涂层质量直接影响防腐性、美观度和使用寿命。涂层过薄会降低耐腐蚀性能，过厚则可能影响配合尺寸或产生开裂风险， 同时造成材料浪费。

铝合金轮毂的涂装工艺通常包括以下多层体系：

此外，轮毂修复市场也涉及漆膜厚度检测，喷涂修复后的涂层应控制在原厂标准范围内（原厂漆膜通常为 80–120μm）。

1.2 轮毂涂层检测的核心标准

汽车铝合金轮毂涂层检测主要依据以下标准：

铝合金车轮检测除了涂层厚度，还包括附着力、耐腐蚀性（中性盐雾试验 500–3000h）、硬度（铅笔硬度≥2H）和色差  (ΔE≤1.5）等多项指标。

1.3 铝合金轮毂检测的核心挑战

二 、轮毂涂层检测的多元化需求与 PHYNIX 应对策略

三 、 PHYNIX 三大解决方案详解

方案一：简易型方案——快速筛查，操作简便

目标用户：汽车维修厂 、4S 店售后 、轮毂翻新门店 、个人用户

核心需求：操作简单，快速判断轮毂漆面状况

推荐型号：Surfix easy X I-FN

Surfix easy X I-FN（首选推荐）

核心优势：

☑  需执行零点校准，使用附带的铁零板/铝零板调零后即可测量，操作简便（约10 秒完成调零）

☑ FN 双原理自动识别——铝合金轮毂（N 模式）和钢制部件（F 模式）一机覆盖☑ 碳化钨耐磨测芯——探头寿命极长，降低长期使用成本

☑ 背光显示——地库 、车间光线不足也能清晰读数

☑ 在线统计——同屏显示平均值 、标准偏差，快速评估轮毂表面涂层均匀性

☑  自动基材识别，支持切换μm/mils

适用场景：轮毂修复漆面检测 、4S店二手车车轮评估 、售后轮毂改装件检测 、 日常维修检查

方案二 ：专业型方案——数据可追溯，权威报告

目标用户：轮毂制造厂涂装线质检 、汽车主机厂入厂质检 、轮毂翻新企业

核心需求：高精度 、多工序控制 、数据存储 、USB 导出报告

推荐型号：Surfix SX-N1.5（电涡流法专用——铝合金轮毂首选） Surfix SX-N1.5（电涡流法专用）

核心优势：

☑  电涡流原理完美匹配铝合金轮毂，精度高，数据稳定

☑  可连接 N1.5 、 N0.5A 等多种 N 型探头，灵活适配不同测量需求

☑ 1000 组数据存储——满足批次检测记录和追溯要求

☑ USB 导出至 Excel——一键生成检测报告，支持质量体系文件

☑ 碳化钨耐磨测芯——长期高频次使用成本低

☑  曲面 V 型槽设计——轮辐曲面也能稳定测量

适用场景 ：轮毂制造厂涂装线多工序控制（底粉 、色漆 、清漆的层厚验证）、主机厂入厂来料质量抽检 、轮毂翻新企业修复工艺控制

探头选配建议：

方案三：旗舰型方案——海量数据 ，云端管理

目标用户：大型轮毂制造集团 、第三方检测机构（CMA/CNAS 认证）、汽车零部件质量检测中心

核心需求：大批量数据存储，无线传输，高级统计（CPK/SPC），多设备集中管理

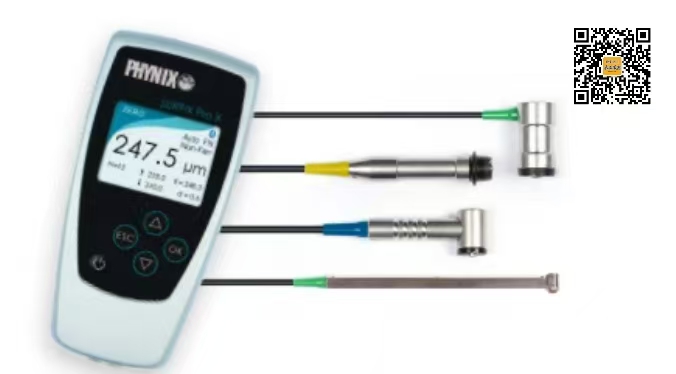

推荐型号：Surfix Pro X-N1.5 Surfix Pro X-N1.5（旗舰型）

核心优势：

☑ 100,000 组数据存储——满足大批量轮毂检测的长期数据积累

☑  蓝牙 4.0 无线传输——数据实时同步至平板/手机，现场即时查看结果☑ CPK/SPC 高级统计——过程能力分析，适合批量涂层质量趋势监控

☑ 1,000 次独立校准存储——不同轮毂型号的校准参数可分别存储调用

☑  连续测量模式——定点自动重复测量，减少人为误差

适用场景：大型轮毂制造企业批量全检 、第三方检测机构出具 CMA/CNAS 认可报告、质量管理系统集成

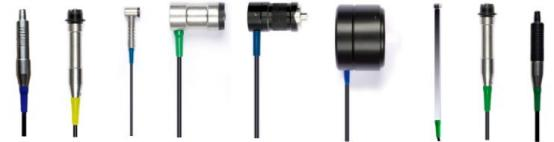

四 、轮毂检测专用探头选型对照表

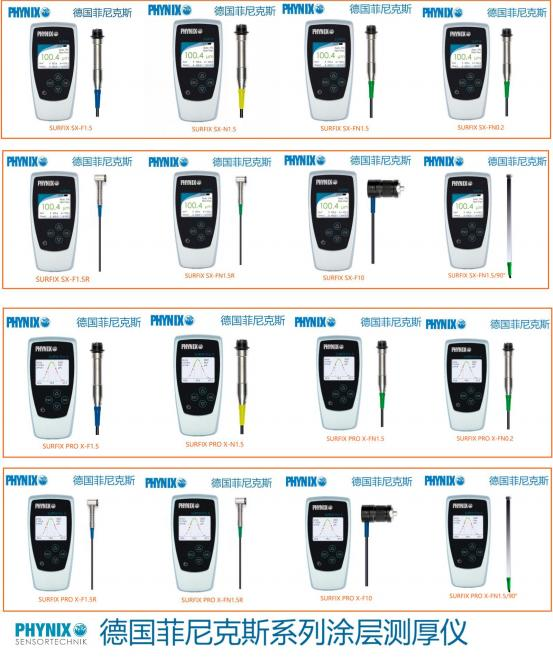

五 、三类方案对比总览

六 、轮毂产线各工序测量要点

6.1 零点校准操作（重要）

无论是简易型还是专业型仪器，测量铝合金轮毂前**必须执行零点校准**：

测量铝合金轮毂：使用随机附带的**铝零板**（或与轮毂同材质的铝板）， 将探头垂直按压在零板上，执行零点校准

测量钢制部件（如轮毂螺栓）：使用铁零板执行零点校准

校准频率：建议每天开机后执行一次；更换操作人员或环境温度变化较大时重新校准

6.2 各工序测量方法

6.3 连续测量模式应用

在轮毂检测中，开启连续测量模式后，探头静止按压在涂层表面保持不动，仪器自动重复测量 3–5 次并计算平均值，可有效减少人为按压误差。此功能特别适用于轮毂薄涂层（如阳极氧化膜 、清漆层） 的高精度测量 。**严禁滑动测量**。

七 、配置方案

德国菲尼克斯 PHYNIX 涂层测厚仪

正品保证｜专业选型｜售后支持

本方案基于 PHYNIX 官方技术资料 、铝合金车轮涂膜标准及轮毂行业应用实践编制 。

铝合金轮毂涂层检测必须使用 N 型电涡流法， 阳极氧化膜等薄涂层推荐使用 N0.5A 微型探头 。

使用前务必执行零点校准（铝零板）。
