五金金属配件
汽车零部件制造
数控机床加工用途场景
规格参数

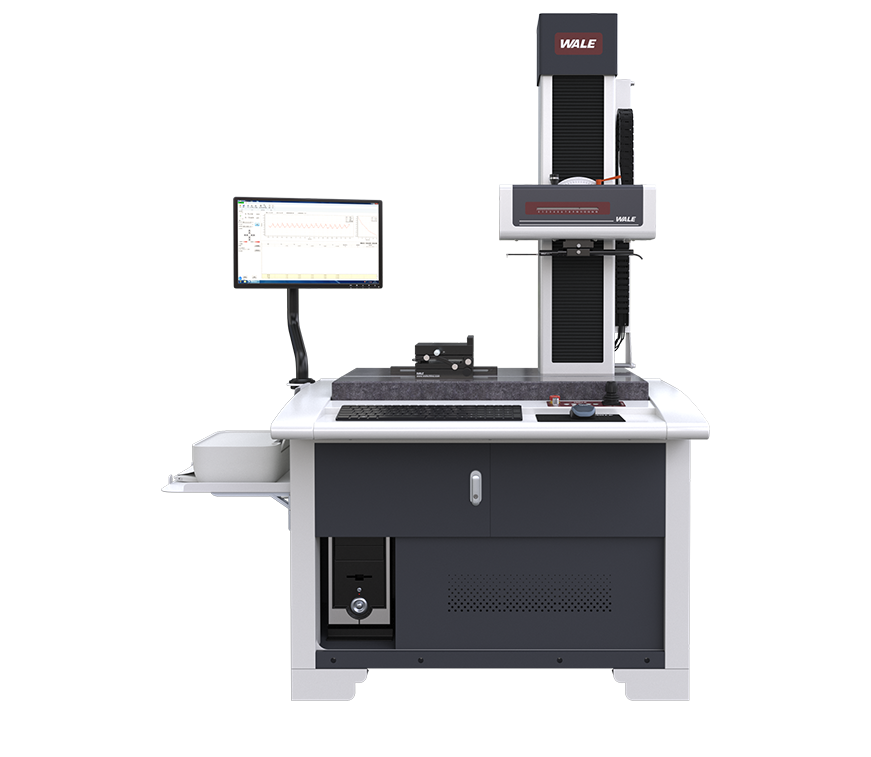

产品介绍

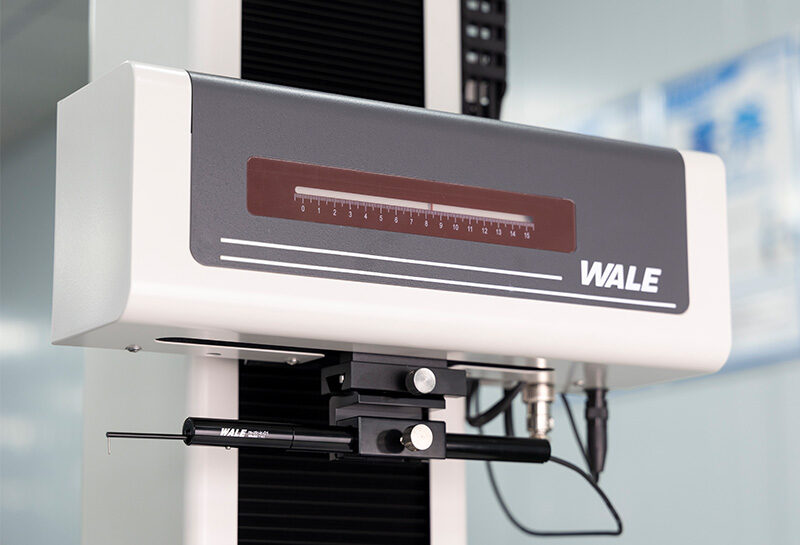

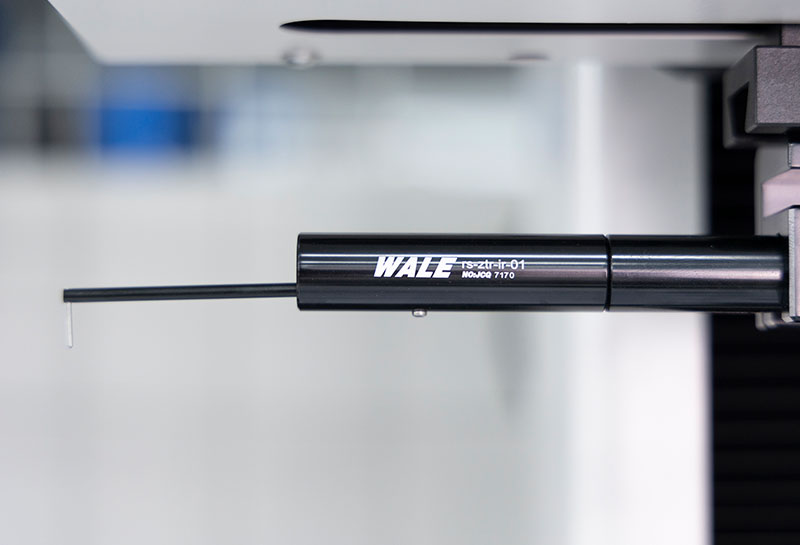

自主研发的无导头粗糙度传感器。
以精密导轨为测量基准，精度更高，应用更广泛。
可轻松应对斜面零件、圆弧面零件的测量。
产品参数
| 型号 | FR | |
| 粗糙度精度 | 量程 | ±420μm |
| 分辨率 | 65536:1 | |
| 指示精度 | ≤±(10nm +3.5%) | |
| 残值噪声 | ≤0.010μm | |
| 重复性 | 1δ≤2nm | |
| 截止波长 | 0.025、0.08、0.25、0.8、2.5、8mm | |
| 评定长度 | λc x 2、3、4、5、6、7 | |
| 驱动速度 | X轴驱动方式 | 电动 |
| Y轴驱动方式 | 电动 | |
测量案例
❓ 常见问答 15 查看更多 →
问：无导头传感器有什么好处？
答：不依赖导头机械跟随，避免导头曲率失真——斜面、圆弧面、小曲面直接测；精度基准在精密导轨上。
问：残值噪音怎么测？
答：洁净光学平晶上让测针「空走」，输出 RMS 即残噪；DR 的 ≤0.005μm 就是这么标出来的。
📖 完整选型选购指南：指示精度 ±(5nm+2.5%)、残值噪音 0.005μm、重复性 1δ≤1nm——粗糙度指标逐个翻译
问：导头式和无导头式差价大吗？
答：WALE 全系均为无导头设计——同一设计语言下按精度分档，不存在「无导头要加钱」的选型壁垒。
📖 完整选型选购指南：无导头粗糙度传感器好在哪？斜面、圆弧面直接测，基准在导轨不在导头
问：残值噪音 0.005μm 能测多光的表面？
答：可支撑 Ra 0.01μm 级镜面评定；具体按「Ra ≥ 残噪 × 10」的经验底线规划。
问：指示精度里的 2.5% 什么时候主导？
答：Ra 越大比例项越大：Ra 0.8μm 时 2.5%≈20nm 已超固定项 5nm。
📖 完整选型选购指南：指示精度 ±(5nm+2.5%)、残值噪音 0.005μm、重复性 1δ≤1nm——粗糙度指标逐个翻译
问：无导头能测 Ra 多小？
答：与档位有关：DR 残噪 0.005μm 支撑镜面；无导头影响的是「能不能测曲面」而不是下限。
📖 完整选型选购指南：无导头粗糙度传感器好在哪？斜面、圆弧面直接测，基准在导轨不在导头
问：FR/QR/DR 能测斜面和圆弧面吗？
答：全系可——无导头 + 精密导轨设计「轻松应对斜面零件、圆弧面零件」。
问：重复性 1δ≤1nm 意味着什么？
答：同一镜面十连测离散小于 1nm——抽检单次结果即接近真值，减少复测成本。
📖 完整选型选购指南：指示精度 ±(5nm+2.5%)、残值噪音 0.005μm、重复性 1δ≤1nm——粗糙度指标逐个翻译
问：球头类工件怎么装夹？
答：V 块 / 专用工装固定后走针；最小曲率与测量弧段评审时确认。
📖 完整选型选购指南：无导头粗糙度传感器好在哪？斜面、圆弧面直接测，基准在导轨不在导头
问：SPG 和 WALE 台式怎么分工？
答：SPG：现场、大面积、快速扫查（50 次/分钟）；台式：计量室精密评定与对外报告。
问：三档能互测校验吗？
答：可用同一标准粗糙度片做期间核查，三档数据互比发现漂移。
📖 完整选型选购指南：指示精度 ±(5nm+2.5%)、残值噪音 0.005μm、重复性 1δ≤1nm——粗糙度指标逐个翻译
问：无导头传感器耐用吗？
答：自研传感器结构合理、经久耐用；针尖按耗材周期点检更换。
📖 完整选型选购指南：无导头粗糙度传感器好在哪？斜面、圆弧面直接测，基准在导轨不在导头
问：评定长度怎么选？
答：默认 λc×5（国标常用）；纹理不均匀表面拉到 ×6~7，均匀表面可 ×2~3 提效。
问：指标写进合同怎么表述？
答：按「残噪 ≤0.005μm、指示精度 ≤±(5nm+2.5%)、重复性 1δ≤1nm（标准片实测）」三项写验收条款。
📖 完整选型选购指南：指示精度 ±(5nm+2.5%)、残值噪音 0.005μm、重复性 1δ≤1nm——粗糙度指标逐个翻译
问：体系审核认可无导头数据吗？
答：认可——基准可溯源到导轨与标准片，出具校准与期间核查记录即可。
📖 完整选型选购指南：无导头粗糙度传感器好在哪？斜面、圆弧面直接测，基准在导轨不在导头
