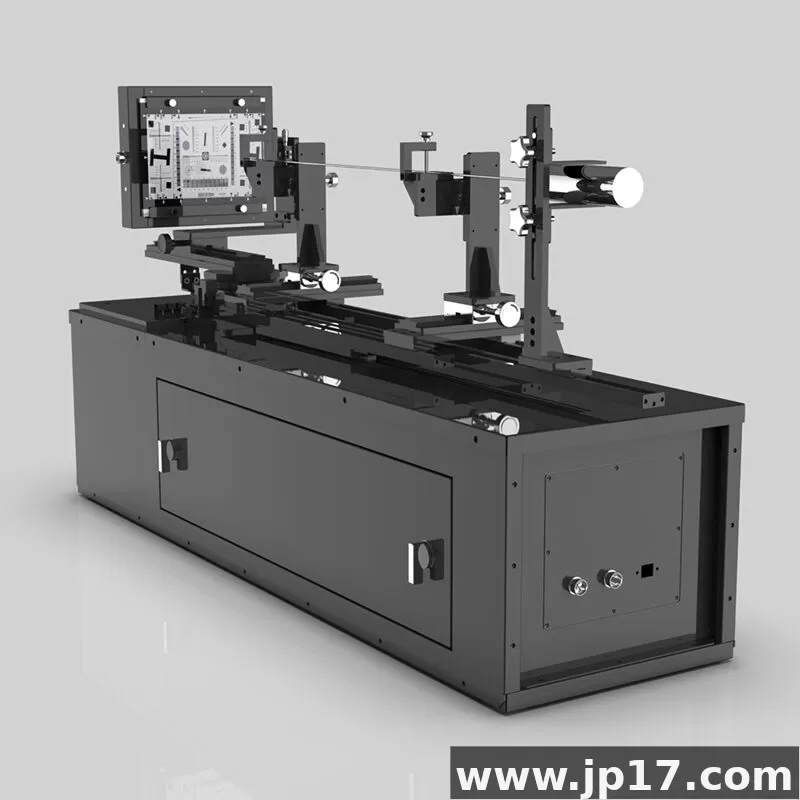

NK-SD-M2323-X 内窥镜测试平台

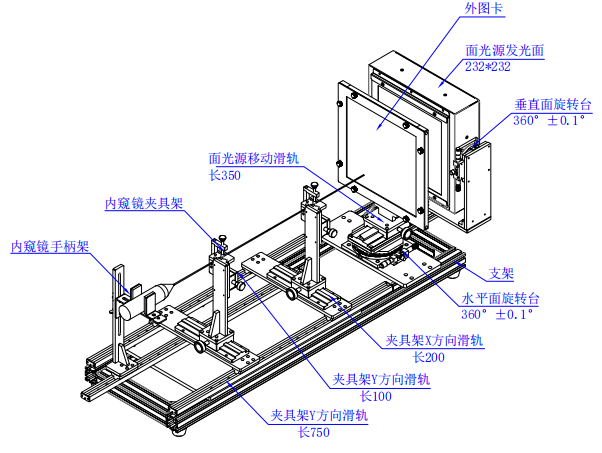

图1 NK-SD-M2323-X主要结构示意图

NK-SD-M2323-X 内窥镜测试平台主要由主要由面光源（含光源控制盒）、可调节内窥镜夹具、移动平台（如图1）。内窥镜夹具可手动前后、上下、左右调节，面光源也可通过旋转平台多角度移动，能够实现不同距离、多角度测试。

产品尺寸

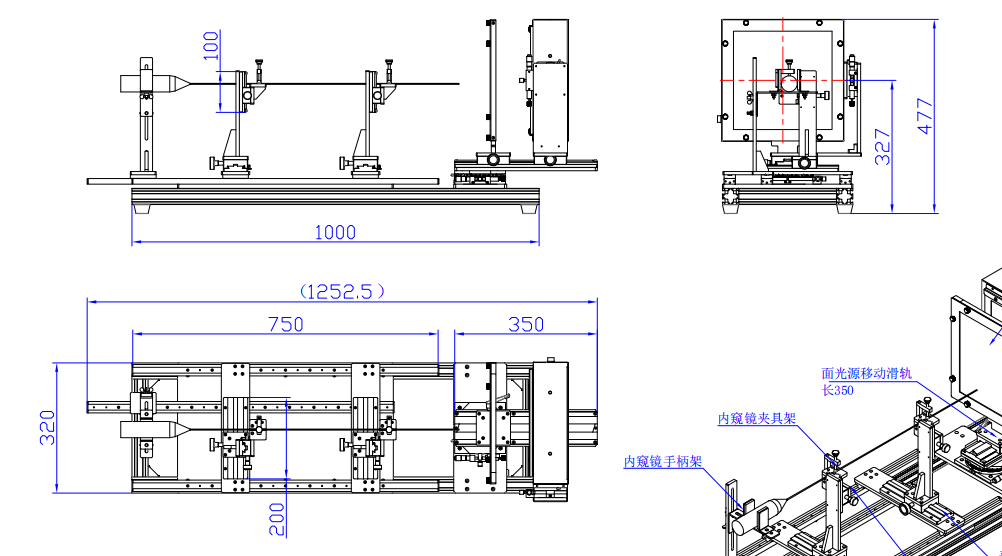

图2 产品外形尺寸

箱体外形尺寸（如图2）：长1253mm*宽320mm*高477mm。

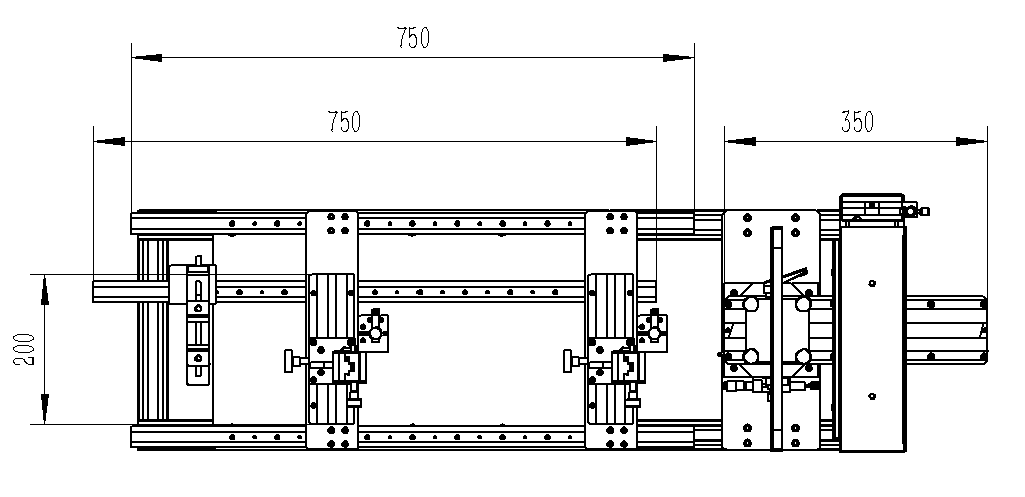

图3 内窥镜夹具尺寸

内窥镜夹具尺寸（如图3）：夹具可前后左右上下调节。

平台搭载灯箱规格：

1. 灯箱外形尺寸（如图4）：长300mm*宽300*高95mm。

2. 灯箱透射面尺寸：长232mm*宽232mm。

3. 光源控制盒尺寸（如图6）：长263mm*宽237mm*高101mm。

4. 光源：色温2300K-9000K（可选固定色温） 照度0-60000LUX。

5. 频率可调，频率调整范围：1--100KHz。

6. 均匀度≥90%。

7. 使用环境：0-45℃，相对湿度85%以下（非冷凝）。

8. 输入电压： AC220V 50/60Hz 最大消耗功率50W。

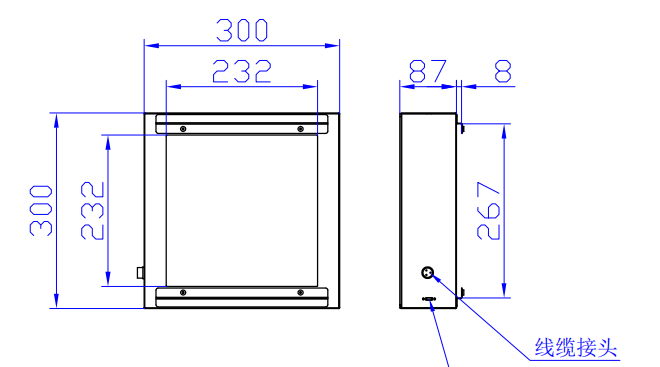

图4-灯箱外形尺寸

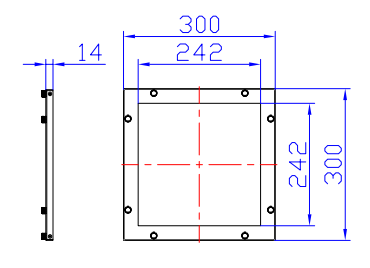

图5-外图卡尺寸

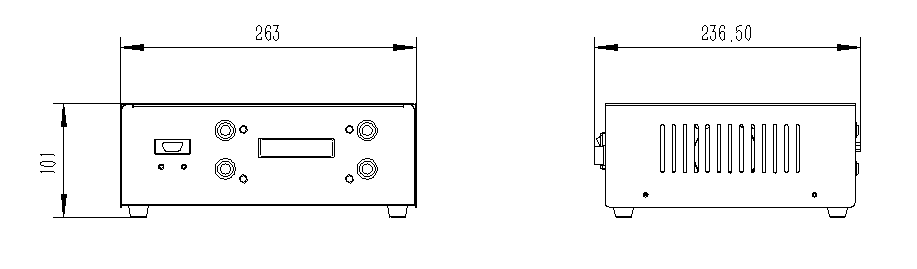

图6-光源控制盒外形尺寸

操作说明

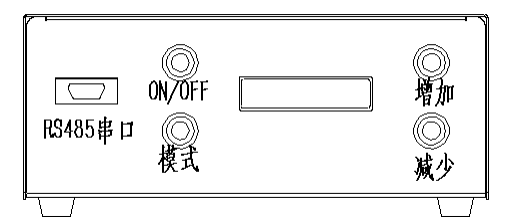

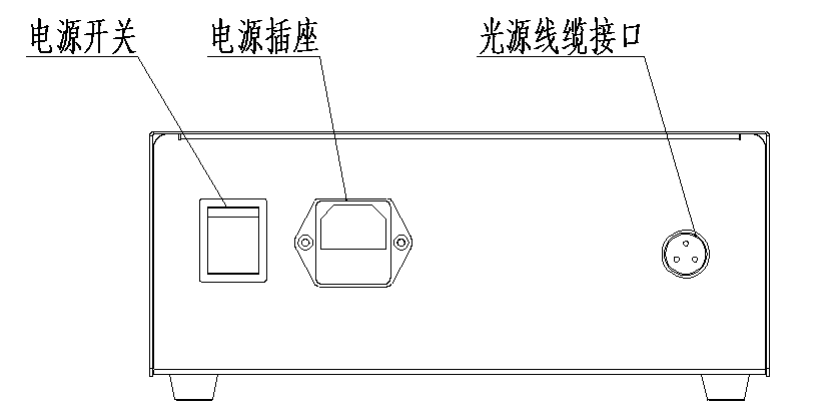

图7 光源控制盒说明

1．通电之前请确认连接符合本产品的电源,接上电源线，接上光源线缆接头，打开电源开关。（如图7）

2．按ON/OFF键，点亮光源模式选择

图8 调色温模式

点击模式键，使箭头指向C(如 图8），进入色温粗调模式，按“增加”键或“减少”，每按一下，照度变化1%，按住不动可快速改变色温。

图9 调光模式

点击模式键，使箭头指向L(如 图9），进入调光模式，按增加键，光源变亮，每按一下，增加0.1%，按住不动可连续增加。按减少键，光源变暗，每按一下，减少0.1%，按住不动可连续减少。

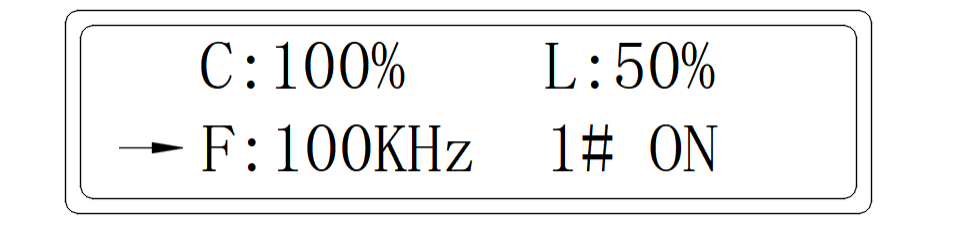

图10 频率调节模式

点击模式键，使箭头指向F(如 图10），进入频率调节模式，按增加键，频率增加，每按一下，增加0.1KHz，按住不动可连续增加。按减少键，频率减 少，每按一下，减少0.1KHz，按住不动可连续减少。

图11 灯管ID设置界面

长按模式键，进入灯箱ID设置界面(如 图11），灯箱默认ID为1，每按一次增加键，ID+1，每按一次减少键，ID-1。再次长按模式键，回到主界面。

1．将照度计的探头放在灯箱透射面上，根据所需要调节灯箱亮度。

2．调到所需照度后，预热5-10分钟。

3．关机时先按ON/OFF键关闭光源，然后再关闭控制盒上电源开关。
