用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品概述

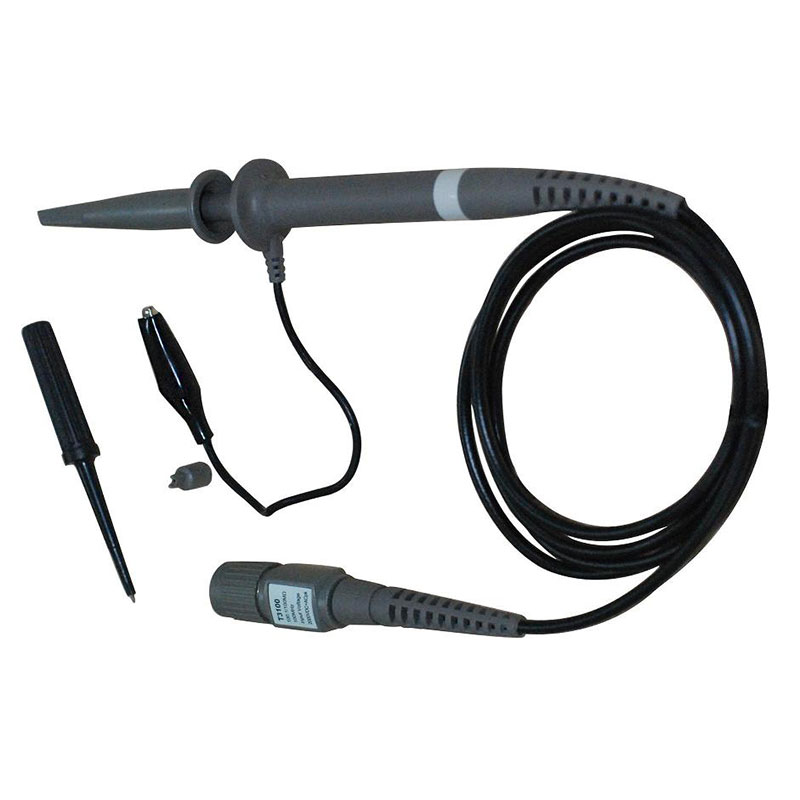

T3100高压探头
技术参数
| 项目 | T3100高压探头 |
|---|---|
| 衰减 | 1：100 |
| 输入电阻 | 100MΩ |
| 输入电容 | X100：14.5pF~17.5pF |
| 补偿范围 | 15pF~35pF |
| 系统带宽 | DC~100MHz |
| 最高工作输入电压 | X100：＜2000VDC Peak AC |
| 静重量 | ＜65g |
| 电缆长度 | 120cm |
| 温度经营非经营 | -10℃-- 50℃ -20℃- 75℃ |
| 湿度 | ≤85% （Relative Humidity) |
型号及对比
| 名称 | 单位 | 用途 | 技术指标 | 其他 |
|---|---|---|---|---|
 HT25COP独立点火探头 | 条 | 通过HT25COP独立点火探头可以简单快捷地获取汽车发动机点火波形 | 长度2.5米，BNC接口适合于普通示波器 | 为了避免损坏感应探头，应当是其远离移动的物体，比如交流发电机传送带，冷却风扇等 |
 示波器探头(PP80/PP150/PP200) | 条 | 连接示波器测试信号 | PP-80,PP-150,PP-200 60MHz,100MHz,200MHz探头 | 不可测量超过其测量范围的信号 |
 6路汽车多功能引出线（HT306） | 套 | 6路汽车多功能引出线(HT306)不需要配备许多专用引线用于发动机诊断。 | 引线有4种接头尺寸：0.6mm, 1.5mm, 2.3mm和2.8mm。 | 注释：需要用HT30A测试线把HT306引线上的4mm香蕉接头转换成BNC接头再插入示波器。 |
 交/直流电流钳CC-65 | 个 | 电源电路测量和故障分析 变频器等电机驱动测量 功率电子设备测量 | 直流/交流 0–20KHz 电流范围20 mA to 65 A | 可配合示波器看电流波形，可配合万用表看电流数据。 |
 交/直流电流钳CC-650 | 个 | 电源电路测量和故障分析 变频器等电机驱动测量 功率电子设备测量 | 直流/交流 0–400 Hz 电流范围20 mA to 650 A | 可配合示波器看电流波形，可配合万用表看电流数据。 |
 交/直流电流钳CC-800 | 个 | 电源电路测量和故障分析 变频器等电机驱动测量 功率电子设备测量 | 直流/交流 0–5KHz 电流范围20 mA to 800 A | 可配合示波器看电流波形，可配合万用表看电流数据。 |
 夹型测试线（HT2107） | 套 | 四端探针型测试线，用于测量电池内阻和电压。 | 分离的电压和电流的电极 消除了配线和接触电阻的阻抗。 | 耐压值≤300V 线长1400±30mm。 |
 独立线圈点火延长线（HT308） | 套 | 独立点火(COP)扩展线用于准确地测试独立点火系统的次级电路。 | 只需把扩展线两端分别连接在点火线圈包和火花塞上，再把次级拾取夹住该扩展线，你的示波器就会显示准确的次 | 该COP扩展线可用于任何能够显示点火波形的示波器。 |
 针型测试线（HT2100） | 套 | 四端探针型测试线，用于测量电池内阻和电压。 | 弹性探针伸缩设计，探头防短路设计，镀金处理 | 线长1400±30mm。 |
 HT307汽车针刺套装 | ||||
 2针引出线（HT301） | 条 | HT-301 2针引出线很容易接入现有的汽车线束接口上，方便读取各种传感器的信号。输出信号从引线另一 | 多点喷油嘴 单点喷油嘴 感应曲轴传感器或凸轮轴传感器 水温传感器 | 也可连接爆震传感器 GM点火线圈 路华点火模块 博世机械喷油系统-暖机调节器，附属空气阀，温度定时开 |
 差分探头HT8000 | 条 | 连接示波器测试信号 | HT8050，Ht8100 | 不可测量超过其测量范围的信号 |
 万用表探头（HT19） | 对 | |||
 20:1 衰减器 (HT201) | 个 | HT201衰减器能够让示波器测量喷油嘴和初级点火波形。 | HT201衰减器是一个无源的20:1衰减器。这说明输入一个20V的信号，就输出1V的信号。因为信号被衰减，HT201衰减器可以让示波器测量电压高于其输入范围*20V。 | 当把HT201衰减器用于示波器测量感应信号例如喷油嘴和初级点火时，它提供增强的输入过载保护。千万不要把它用于次级点火测试。 |
 T3100高压探头 | 条 | 用于测量超过示波器测量范围的高电压 | 衰减1：100 输入电阻100M欧姆 | 最高工作输入电压*100：＜2000VDCPeakAC |
 11﹒4mm 香蕉插头/座（HT326） | 套 | |||
 BNC转香蕉插头 （HT311） | 个 | |||
 表笔（HT325） | 条 | |||
 汽车高压点火探头（HT25） | 条 | 测试火花塞点火器的一次重叠波，二次重叠波等参数，从而达到检测，诊断发动机之点火状态，使每个汽缸的点火 | HT25衰减可达10000：1。 | |
 GPIB和USB双向转换 | 个 | |||
 逻辑测试夹（HT321） | 套 | |||
 大海豚/短嘴鳄鱼夹子 （HT18A） | 对 | |||
 BNC to BNC （HT322） | 条 | |||
 Fuse Extension Leads | 套 | |||
 万用表插头/插座(HT323) | 对 | |||
 贯通式50Ω负载电阻HK-50 | 个 | HK-50,1W 1GHz | ||
 HT20COP独立点火探头 | ||||
 鳄鱼夹线（HT324） | ||||
 HT30A |
