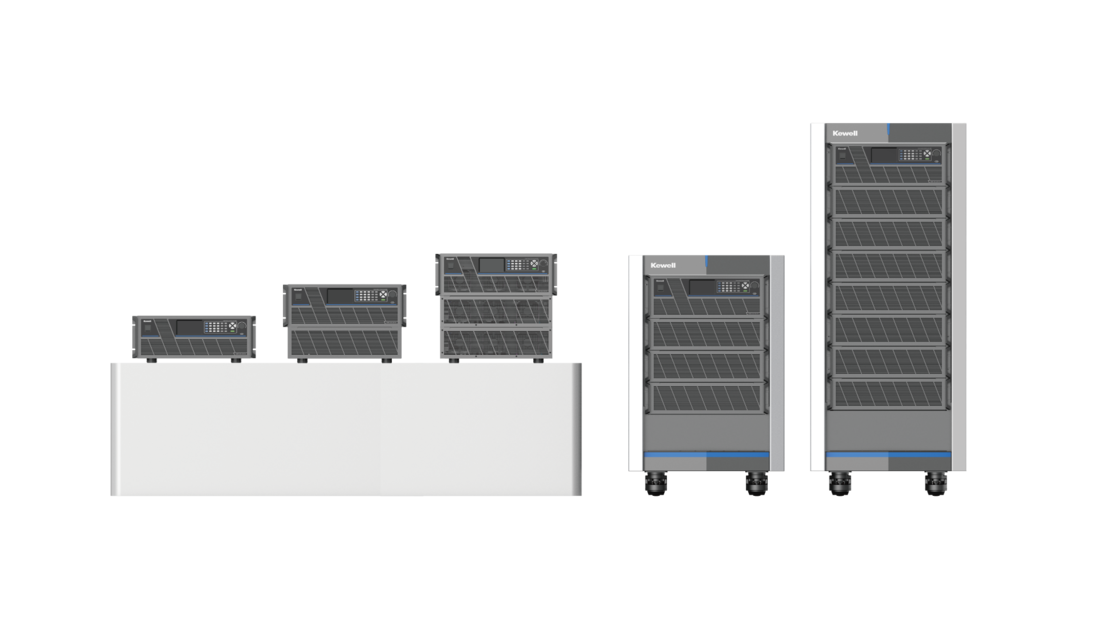

E5000系列可编程直流电子负载是一款宽工作范围、高动态频率的紧凑型大功率直流电子负载，通过功率管耗散电能实现不同负载特性模拟。可广泛应用于动力电池、燃料电池、直流充电桩、车载充电机、开关电源、UPS电源、太阳能光伏组件等负载测试。

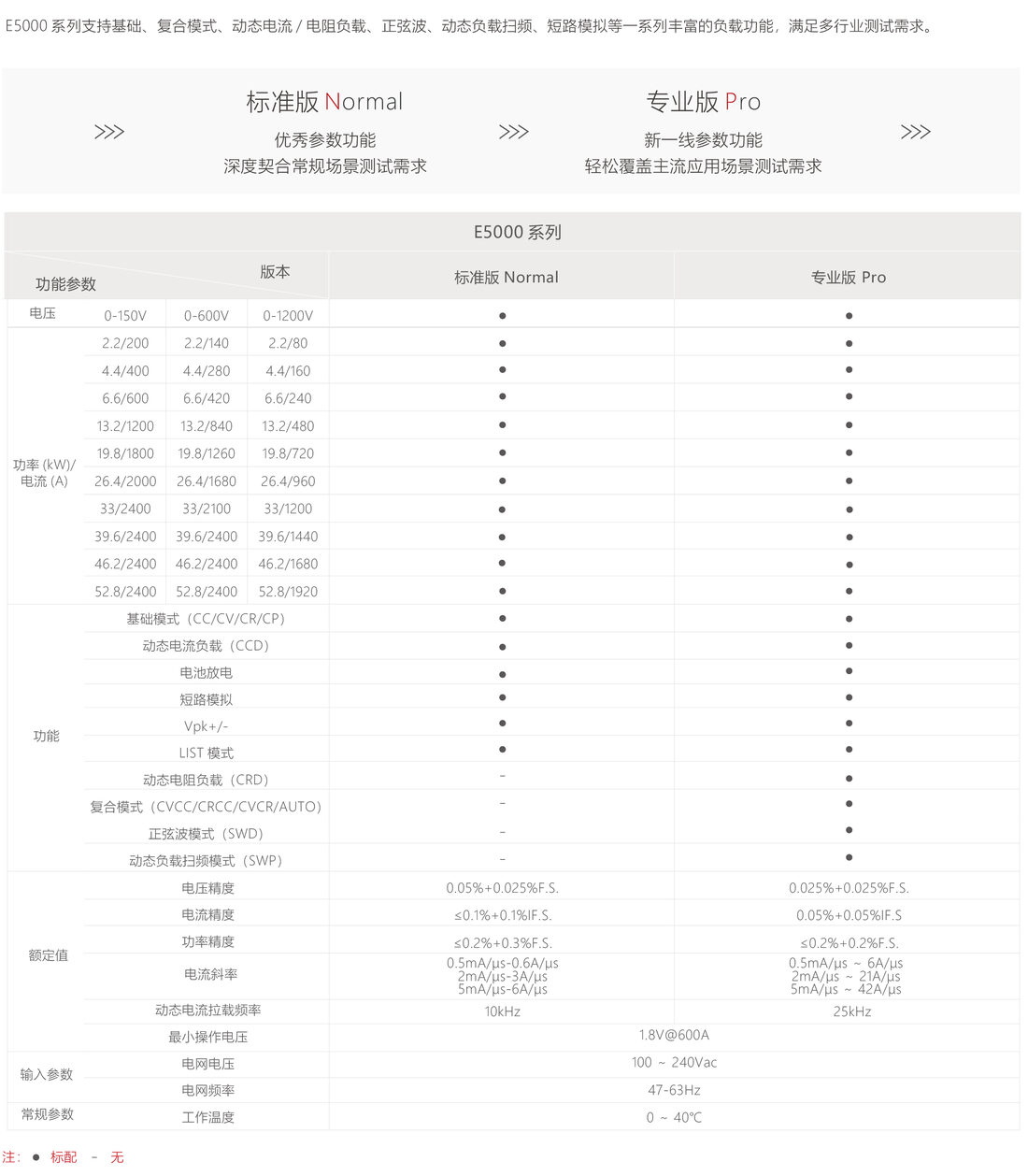

产品规格表
E5000 系列支持基础、复合模式、动态电流/电阻负载、正弦波、动态负载扫频、短路模拟等一系列丰富的负载功能，满足多行业测试需求。
|
|
专业版Pro |
|||||
|
优秀参数功能 |
新一线参数功能 |
|||||
|
深度契合常规场景测试需求 |
轻松覆盖主流应用场景测试需求 |
|||||
|
E5000系列 |
||||||
|
版本 功能参数 |
标准版Normal |
专业版Pro |
||||
|
电压 0-150V |
0-600V |
0-1200V |
· |
· |
||
|
2.2/200 |
2.2/140 |
2.2/80 |
· |
· |
||
|
4.4/400 |
4.4/280 |
4.4/160 |
· |
· |
||
|
6.6/600 |
6.6/420 |
6.6/240 |
· |
· |
||
|
13.2/1200 |
13.2/840 |
13.2/480 |
· |
· |
||
|
19.8/1800 |
19.8/1260 |
19.8/720 |
· |
· |
||
|
|
26.4/1680 |
26.4/960 |
· |
· |
||
|
33/2400 |
33/2100 |
33/1200 |
· |
· |
||
|
39.6/2400 |
39.6/2400 |
39.6/1440 |
· |
· |
||
|
46.2/2400 |
46.2/2400 |
46.2/1680 |
· |
● |
||
|
52.8/2400 |
52.8/2400 |
52.8/1920 |
· |
● |
||
|
基础模式(CC/CV/CR/CP) |
· |
● |
||||
|
动态电流负载(CCD) |
· |
● |
||||
|
电池放电 |
· |
● |
||||
|
短路模拟 |
· |
· |
||||
|
Vpk+/- |
● |
● |
||||
|
功能 LIST模式 |
· |
● |
||||
|
动态电阻负载(CRD) |
- |
· |
||||
|
复合模式(CVCC/CRCC/CVCR/AUTO) 正弦波模式(SWD) |
- |
· ● |
||||
|
动态负载扫频模式(SWP) |
一 |
● |
||||
|
电压精度 |
0.05%+0.025%F.S. |
0.025%+0.025%F.S. |
||||
|
电流精度 |
≤0.1%+0.1%1F.S |
0.05%+0.05%1F.S |
||||
|
功率精度 |
≤0.2%+0.3%F.S. |
≤0.2%+0.2%F.S. |
||||
|
额定值 电流斜率 |
0.5mA/us-0.6A/μs 2mA/μs-3A/μs 5mA/μs-6Aμs |
0.5mA/us～ 6A/μs 2mA/μs～21A/μs 5mA/μs～42A/us |
||||
|
动态电流拉载频率 |
10kHz |
25kHz |
||||
|
最小操作电压 |
1.8V@600A |
|||||
|
输入参数 电网电压 |
100～240Vac |
|||||
|
电网频率 |
47-63Hz |
|||||
|
常规参数 工作温度 |
0～40℃ |
|||||
产品特点
- 超高功率密度：4U/6.6kW，体积小、重量轻、 空间利用率高
- 极快电流斜率：拉载斜率≥42A/us
- 精准电流量测：超10倍电流分档，三挡精准量测
- 高速动态负载：25kHz动态电流/电阻负载拉载
- 正弦波模式：20kHz正弦波拉载
- 高速动态扫频：50kHz动态频率拉载，0.01Hz渐变，VPk±自动捕获
- 人机交互：自研 4.3英寸² TFT 触摸屏，操作顺滑
- 灵活并机：灵活并机实现高功率扩容
