概述
JP-GN900多功能局部放电测试仪（旗舰款）可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等高压设备的绝缘状态检测
产品特点
产品应用
JP-GN900多功能局部放电测试仪（旗舰款）广泛应用于以下领域：☀ 发、配电企业
☀ 铁路系统
☀ 石油化工供电系统
☀ 航空航天检测领域
☀ 自动化检测领域

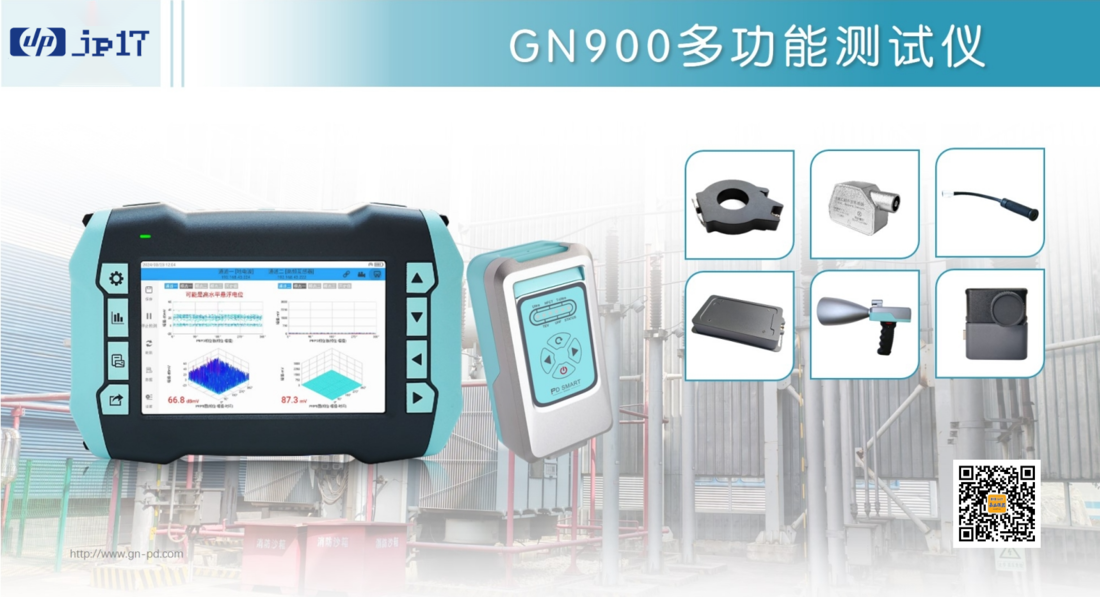

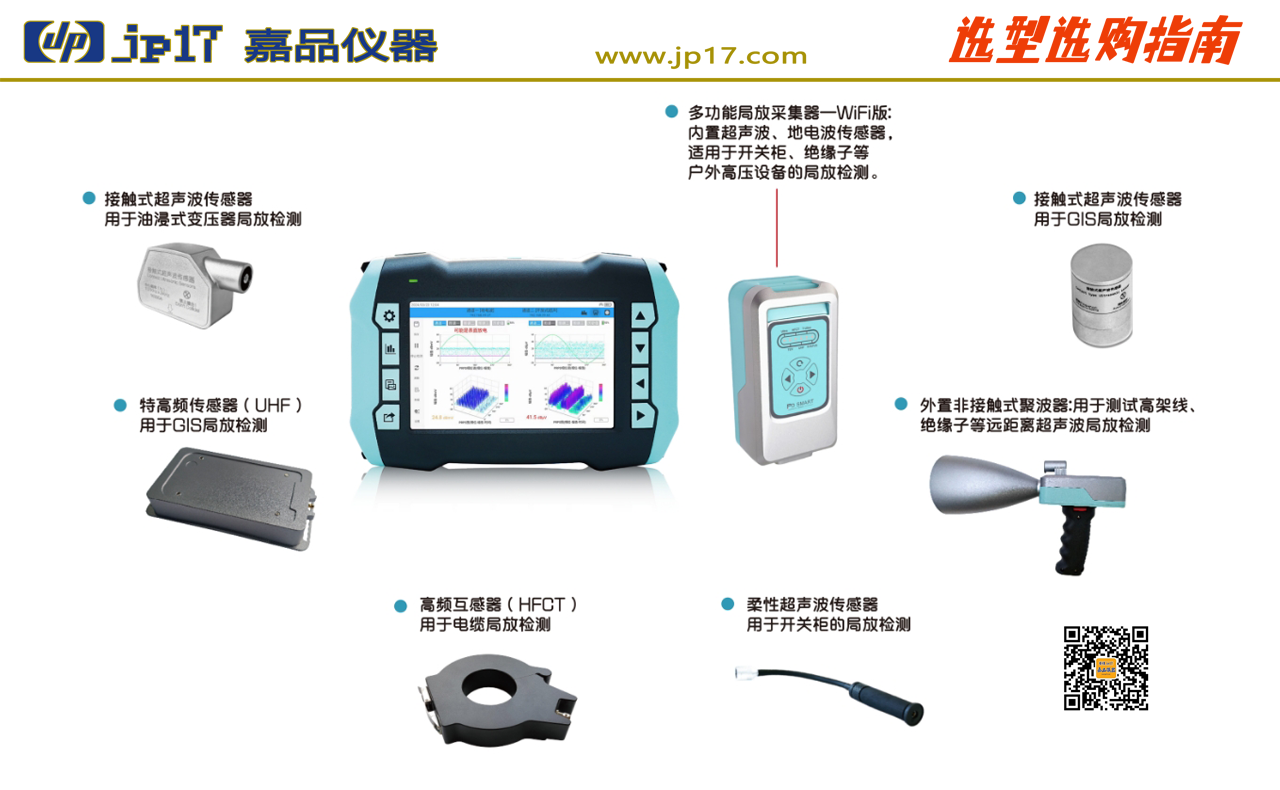

产品配置图
JP-GN900多功能局部放电测试仪（旗舰款）由检测主机、传感器及相关附件组成，其中传感器为选配部分：
JP-GN900多功能局部放电测试仪（旗舰款）技术特点
☀多通道局放可以1~20通道，按需配置。☀时域图、PRPD、PRPS图谱、 直方图、飞行时间图。
☀自动诊断分析测试结果、并生成检测报告。
☀WiFi或蓝牙连接；按键/触屏均可操控，蓝牙播放音频。
☀测试数据云同步，电声定位功能，USB或蓝牙导出检测报告。
☀可满足运行状态或耐压下的开关柜、变压器、电缆、GIS、架空线等高压设备的局部放电测试。
☀可拍照 、录屏、截屏，显示30天历史数据趋势图。
☀具有非接触式超声波、地电波、接触式超声波，高频互感器和特高频功能。
☀7寸高亮液晶显示屏；
☀支持声波定位
☀支持红外热像仪
主要参数
| 地电波参数 | 接触式超声波参数 | ||||
| 测量范围 | 0～80 dBmV | 测量范围 | -8dBμV 至 80dBμV | ||
| 分辨率 | 0.1dB | 分辨率 | 0.1dB | ||
| 精度 | ±1dB | 精度 | ±1dB | ||
| 每周期最大脉冲 | 1400 | 频率范围 | 20kHz～500kHz | ||
| 测量频带 | 3～100MHz | ||||
| 非接触式超声波参数 | 特高频参数 | ||||
| 测量范围 | -8dBμV～80dBμV | 检测频段 | 300MHz～3000MHz | ||
| 分辨率 | 0.1dB | 测量范围 | -80～-10dBm | ||
| 精度 | ±1dB | ||||
| 传感器中心频率 | 40 kHz ± 2kHz | ||||
| 高频互感器参数 | 声波传感器参数 | ||||
| 传感器传输阻抗 | 9.9mV/mA | 频率范围 | 0～48kHz | ||
| 检测频率 | 0.5~50MHz (可定制) |
测量距离 | 0.3～50m | ||
| 灵敏度 | 1mV | 麦克风数量 | 64～128个 | ||
| 检测范围 | 0～3000 mV | 摄像头视场角 | 58°* 27° | ||
| 红外热像仪高配（可选） | 红外热像仪高配（可选） | ||||
| 分辨率 | 640×512 | 分辨率 | 384×288 | ||
| 测温范围 | -20℃ ～+550℃ | 测温范围 | -20℃ ～400℃ | ||
| 测温精度 | ±3℃ | 测温精度 | ±2℃ | ||
| 环境温度 | -20℃～60℃ | ||||
| 红外热像仪低配（可选） | 聚波器参数 | ||||
| 分辨率 | 256 ×192 | 测量范围 | -8dBμV～80dBμV | ||
| 测温范围 | -10℃ ～150℃ | 测量距离 | 0m～100m | ||
| 测温精度 | ±3℃ | 传感器中心频率 | 40 kHz ± 2kHz | ||
| 硬件 | |||||
| 外壳 | ABS | ||||
| 主机尺寸 | 248*165*55(长*宽*厚,mm) | ||||
| 显示 | 7英寸电容式触摸屏， 分辨率1280*800 | ||||
| 采样精度 | 12bit | ||||
| 同步方式 | 内同步、外同步 | ||||
| 连接器 | USB 接口(兼充电器输入)外部传感器输入接口 | wifi，网口，蓝牙 | |||
| SD卡 | 标配128G～256G | ||||
| 内置电池 | 12.6V/5000mAh 锂电池 | ||||
| 工作时间 | 约 6 小时 | ||||
| 图像格式 | JPG | ||||
| 视频格式 | MP4 | ||||
| 视频时长 | 视存储器容量而定 | ||||
| 充电器 | 100～240VAC,50/60Hz | ||||
| 使用温度 | -35℃～50℃ | ||||
| 湿度 | ≤60% | ||||
| 体积、重量 | 1.3kg | ||||
JP-GN900多功能局部放电测试仪（旗舰款）配置说明：

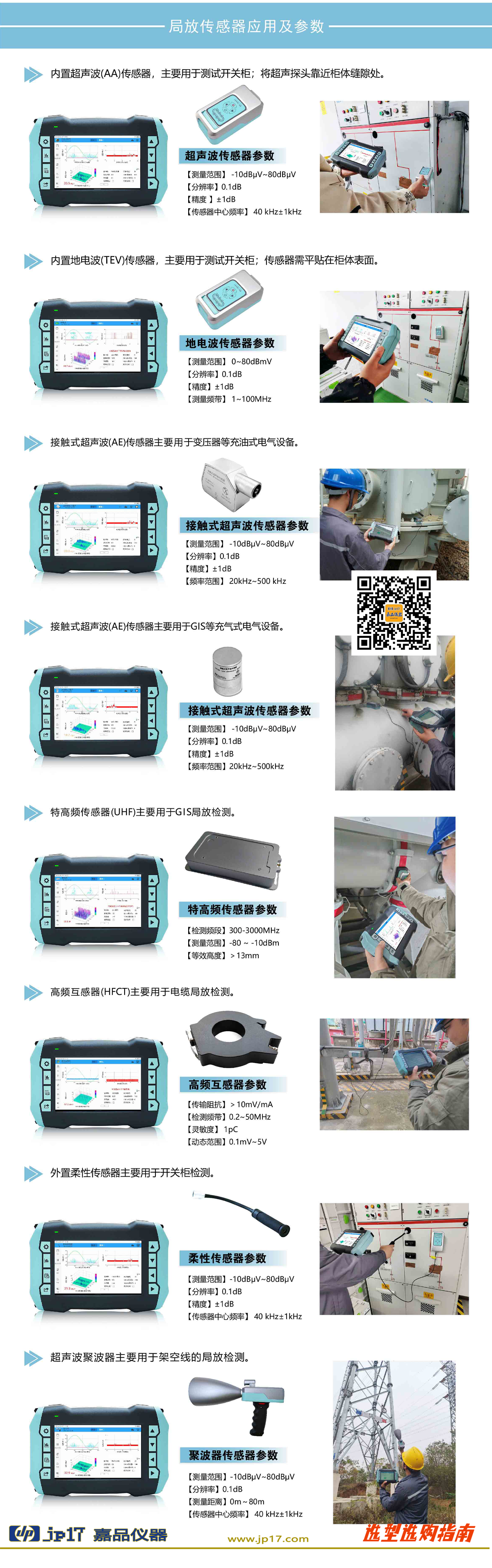

JP-GN900多功能局部放电测试仪（旗舰款）传感器及选配件说明：
JP-GN900多功能局部放电测试仪（旗舰款）成功案例：

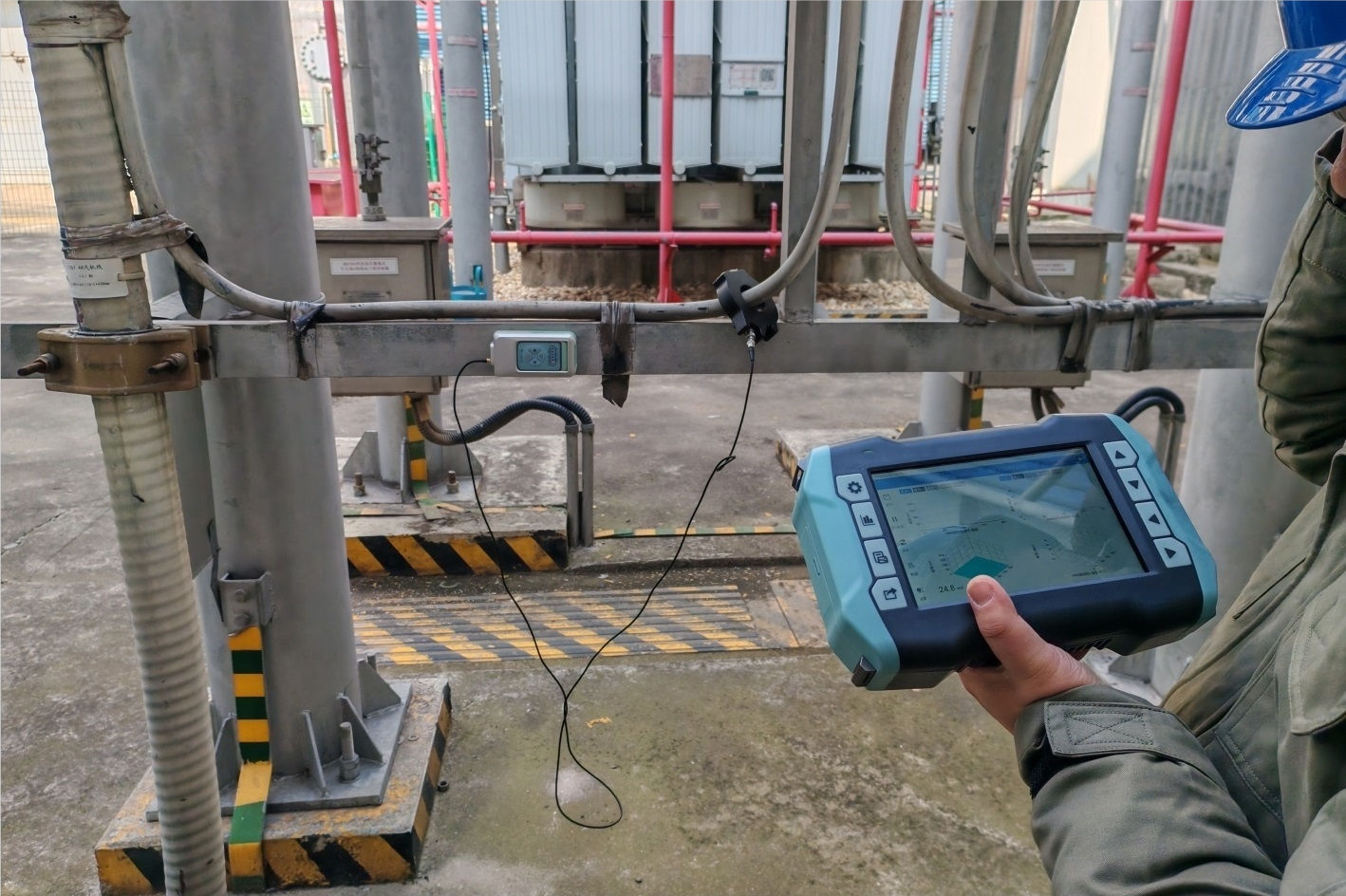

电缆局部放电--JP-GN900测试方法

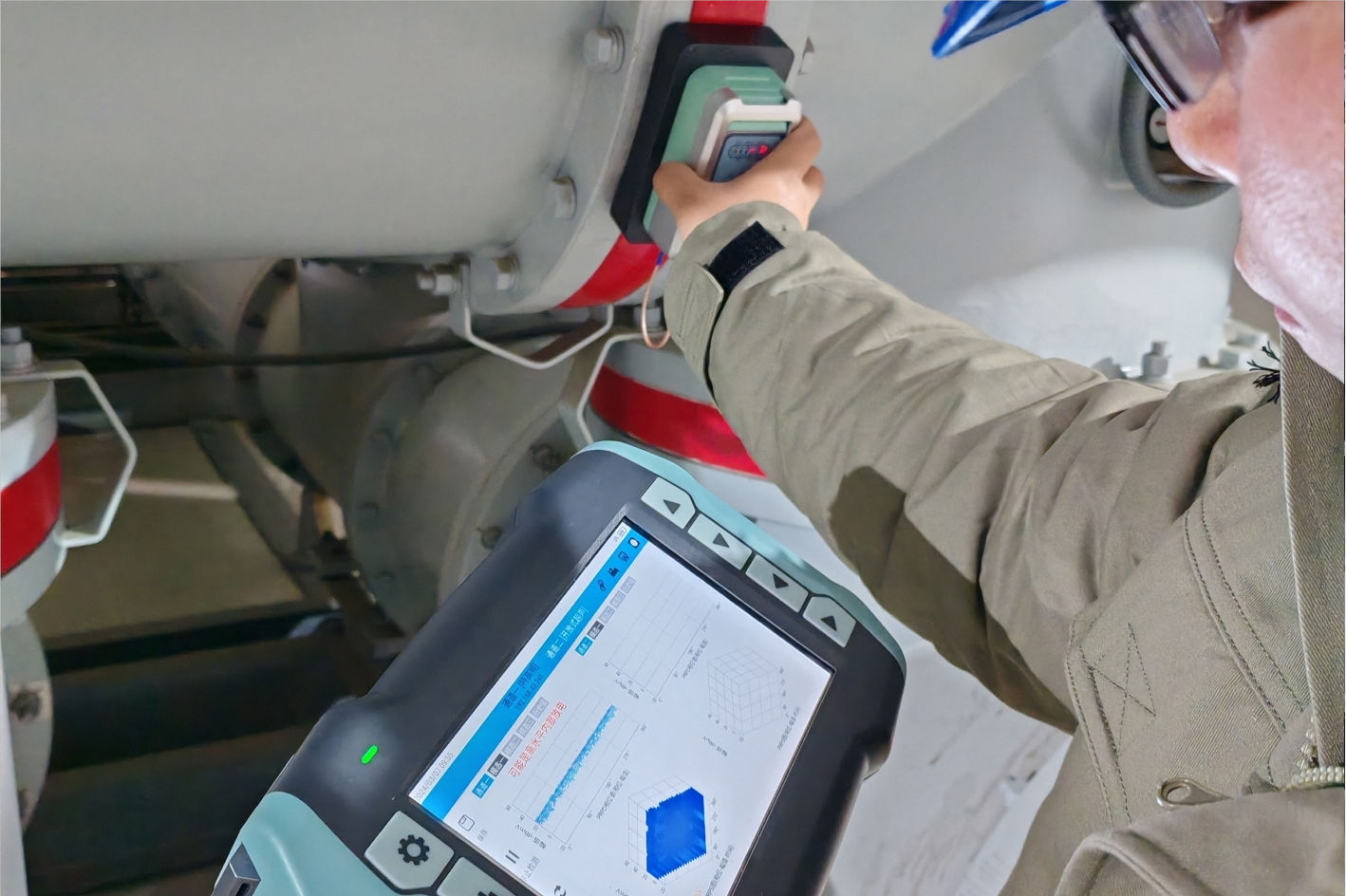

JP-GIS特高频局部放电--JP-GN900测试

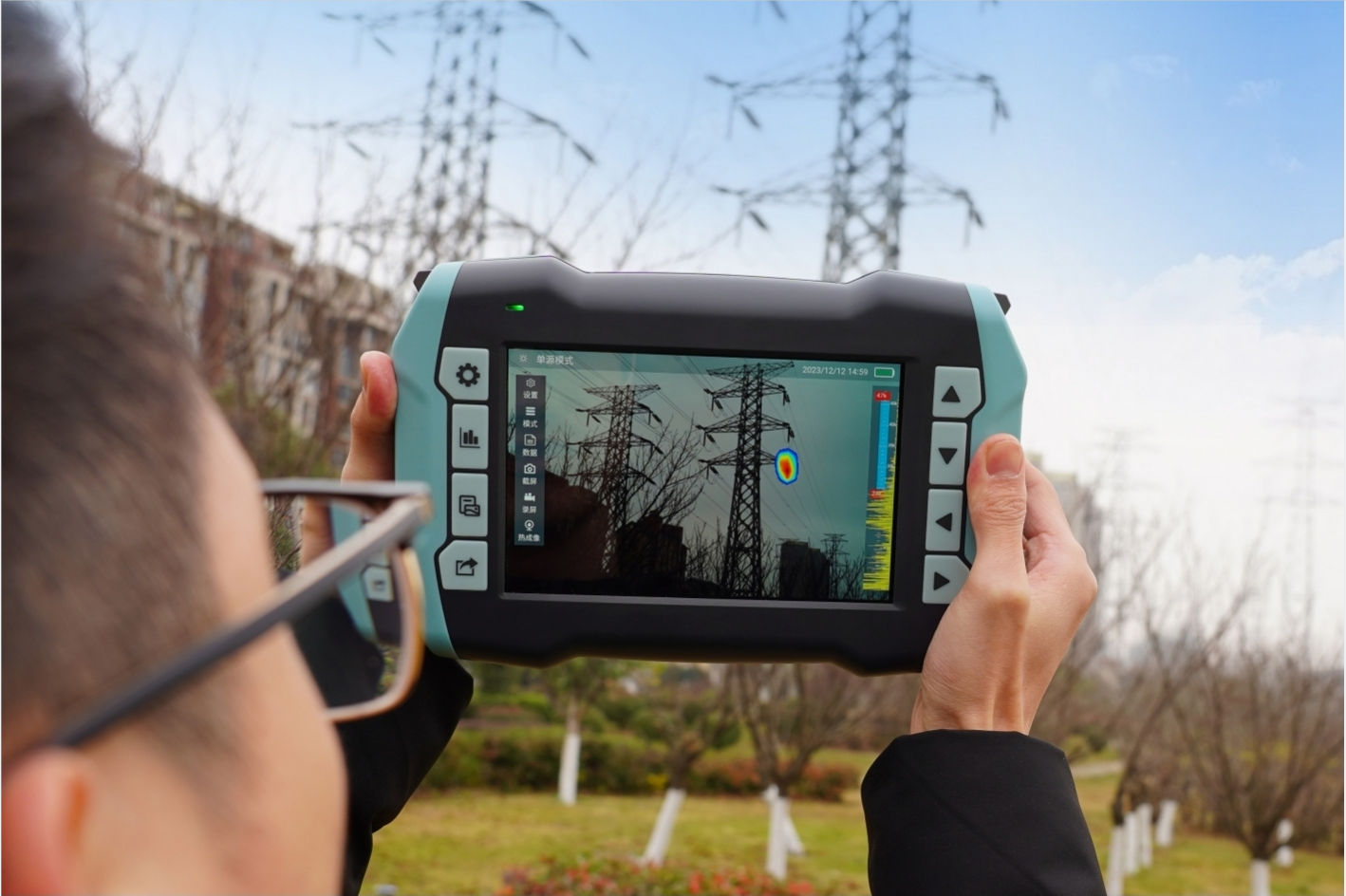

JP-GN900多功能测试仪--声波定位

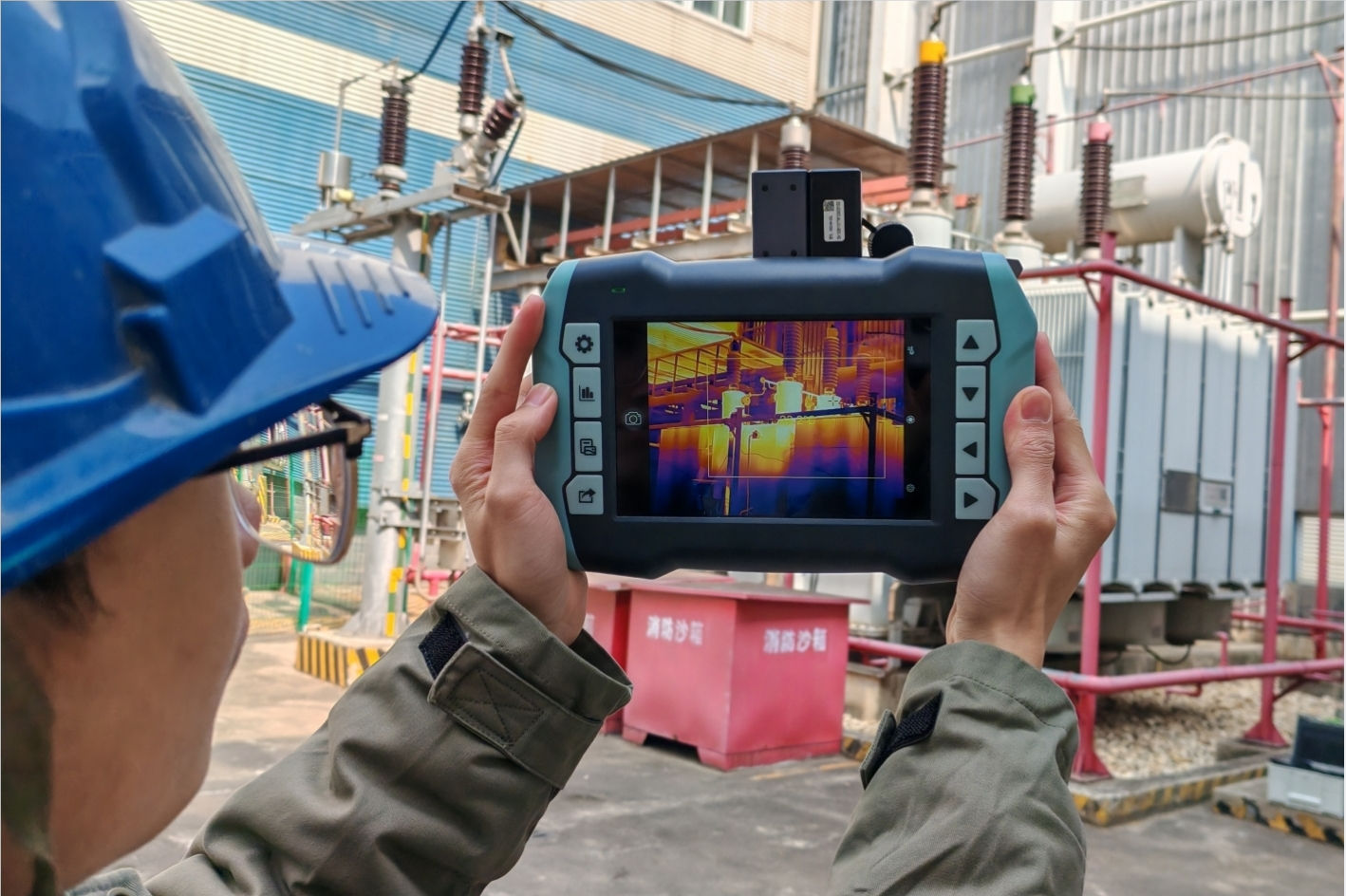

JP-GN900多功能测试仪--红外检测

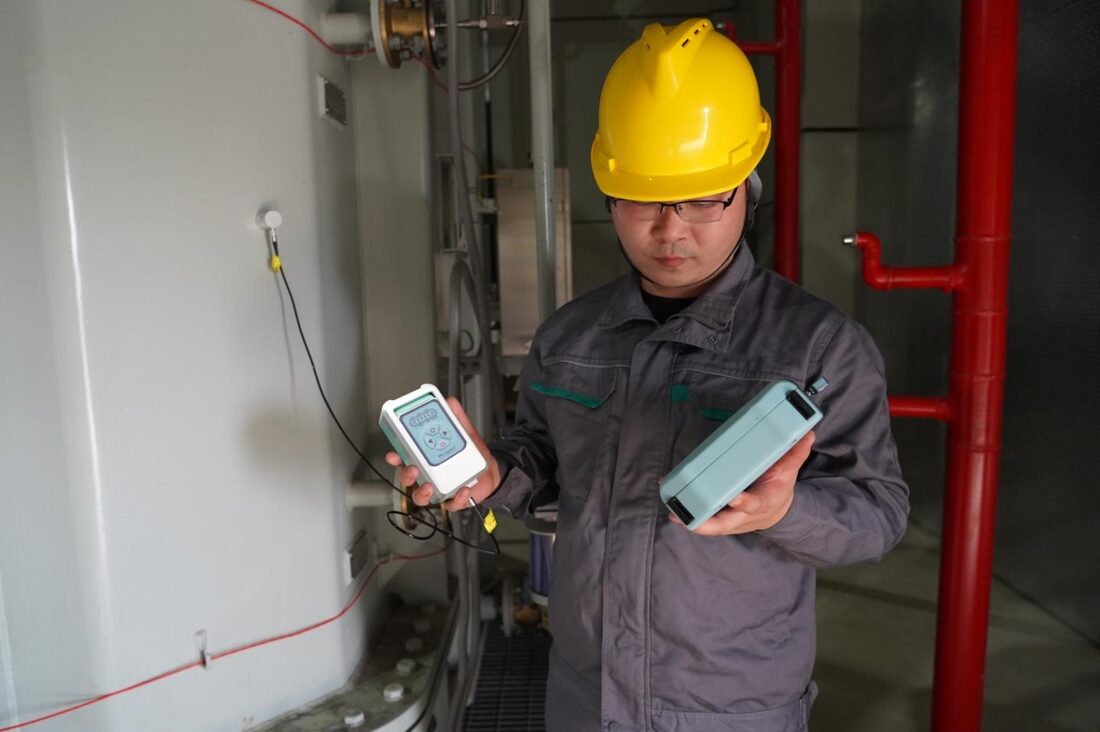

变压器局部放电--JP-GN900测试方
