产品概述

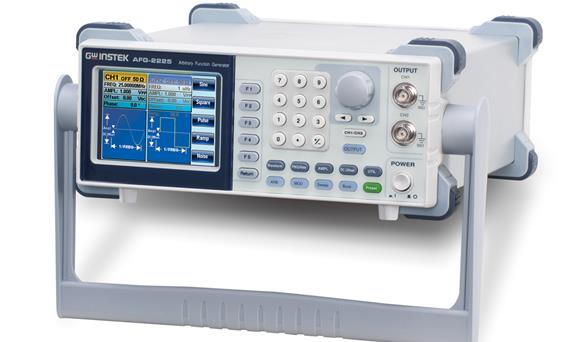

AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~99%方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。
此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。
产品特性
- 宽频率范围 1μHz - 25MHz (正弦波)
- 全频段1 μHz 分辨率
- 内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波
- 真正双通道输出, CH2提供与通道一同规格的信号输出
- 双通道功能支持耦合，跟踪，相位操作
- 1% ~ 99% 方波可调占空比
- 友善的用户操作界面，方便用户进行参数设定
- 提供多种任意波编辑信号编辑功能
- 内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
- 提供USB Host/Device 接口用于远程控制和波形编辑
技术规格
| 规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CH1 | CH2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波形 | 正弦波，方波，斜波，脉冲波，噪声波，任意波 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 任意波功能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采样率 | 120 MSa/s | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 重建率 | 60 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波形长度 | 4k 点 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 垂直分辨率 | 10 位 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 记录长度 | 4k 点 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 范围 | 正弦波，方波 | 1uHz~25MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 斜波 | 1uHz~1MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分辨率 | 1uHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 精确度 | 稳定度 | ±20 ppm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 老化率 | ±1 ppm/年 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 误差容忍 | ≤1 mHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 幅值 | 范围 | 1mVpp ~ 10 Vpp (接50Ω负载)；2mVpp ~ 20 Vpp (开路) ；1mVpp ~ 5 Vpp (接50Ω负载) 20MHz ~ 25MHz；2mVpp ~ 10 Vpp (开路) 20MHz ~ 25MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 精确度 | 设定值的±2% ±1 mVpp ( 1 kHz) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分辨率 | 1mV 或 3 位 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 平坦度 | ±1% (0.1dB) ≤100kHz；±3% (0.3 dB) ≤5MHz；±5% (0.4 dB) ≤12MHz；±10%(0.9dB) ≤25MHz(1kHz正弦波) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 单位 | Vpp, Vrms, dBm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 直流偏移 | 范围 | ±5 Vpk ac +dc (接50Ω负载)；±10Vpk ac +dc (开路) ；±2.5 Vpk ac +dc (接50Ω负载) 20MHz ~ 25MHz；±5Vpk ac +dc (开路) 20MHz ~ 25MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 精确度 | 设定值的2% + 10mV+ 幅值的0.5% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波形输出 | 阻抗 | 50Ω 典型值 (固定)；> 10MΩ (输出关闭) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 保护 | 短路保护，过载继电器自动禁止输出 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 正弦波特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 谐波失真 | ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp；≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp；≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp；≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 方波特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 上升/下降时间 | 最大输出时，≤25ns at (接 50 Ω 负载) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 过激信号 | 5% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 不对称性 | 周期的1% +5 ns | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 可调占空比 | 1.0% ~ 99.0% ≤100kHz；10% ~ 90% ≤ 1MHz；50% ≤ 25MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 斜波特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 线性度 | < 峰值输出的0.1% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 可调对称性 | 0% ~ 100% (0.1% 的分辨率) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 脉冲波特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 周期 | 40ns~2000s | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 脉宽 | 20ns~1999.9s | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 过激信号 | <5% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 抖动率 | 20ppm +10ns | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AM 调制 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 载波 | 正弦波，方波，斜波，脉冲波，任意波 | 正弦波，方波，斜波，脉冲波，任意波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制频率 | 2mHz ~ to 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ to 20kHz (内部)DC ~ to 20kHz (外部) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制深度 | 0% ~ to 120.0% | 0% ~ to 120.0% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制源 | 内部 / 外部 | 内部 / 外部 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FM 调制 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制频率 | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 峰值频偏 | DC ~ 最大频率 | DC ~ 最大频率 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制源 | 内部/ 外部 | 内部/ 外部 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 扫频 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波形 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 类型 | 线性或对数 | 线性或对数 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 起始/停止 频率 | 1uHz ~ 最大频率 | 1uHz ~ 最大频率 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 扫频时间 | 1ms ~ 500s | 1ms ~ 500s | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 扫频源 | 内部/ 外部/手动 | 内部 / 外部/手动 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FSK | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 载波 | 正弦波，方波，斜波，脉冲波 | 正弦波，方波，斜波，脉冲波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制波 | 50% 方波占空比 | 50% 方波占空比 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制速率 | 2mHz ~ 100 kHz (内部) ；DC ~ 100 kHz(外部) | 2mHz ~ 100 kHz (内部) DC ~ 100 kHz(外部) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 | 1uHz ~ 最大频率 | 1uHz ~ 最大频率 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制源 | 内部 / 外部 | 内部 / 外部 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制频率 | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 相位偏移 | 0˚ ~ 360˚ | 0˚ ~ 360˚ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制源 | 内部/ 外部 | 内部 / 外部 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 载波 | 正弦波，方波，斜波，脉冲波，噪声波 | 正弦波，方波，斜波，脉冲波，噪声波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 调制频率 | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 还有 56 行参数已隐藏 —— 登录后查看完整规格表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
