规格参数
产品概述
LSG系列扁平线测径仪、测控系统，采用双激光检测头加辅助工装的方式，能够对被测物进行非接触式的在线或离线高精度检测。其先进的边缘检测技术在扁平类产品的检测中表现出色，确保测量的精度和效率。在设计上充分考虑了多样化的应用需求。其配备的激光扫描系统能够提供精确的测量结果，不会对被测物表面造成损伤，使其非常适合用于高精度测量要求的工业场景。

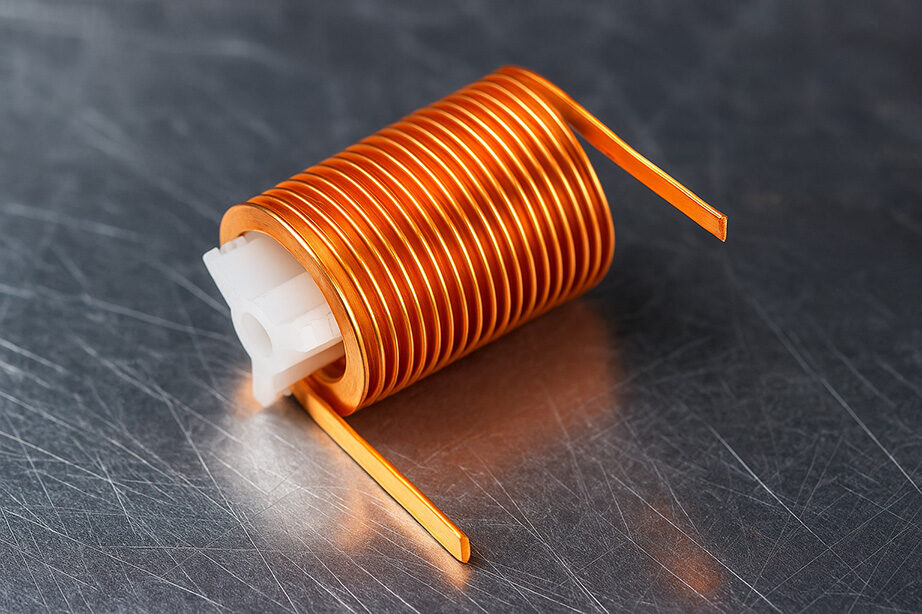

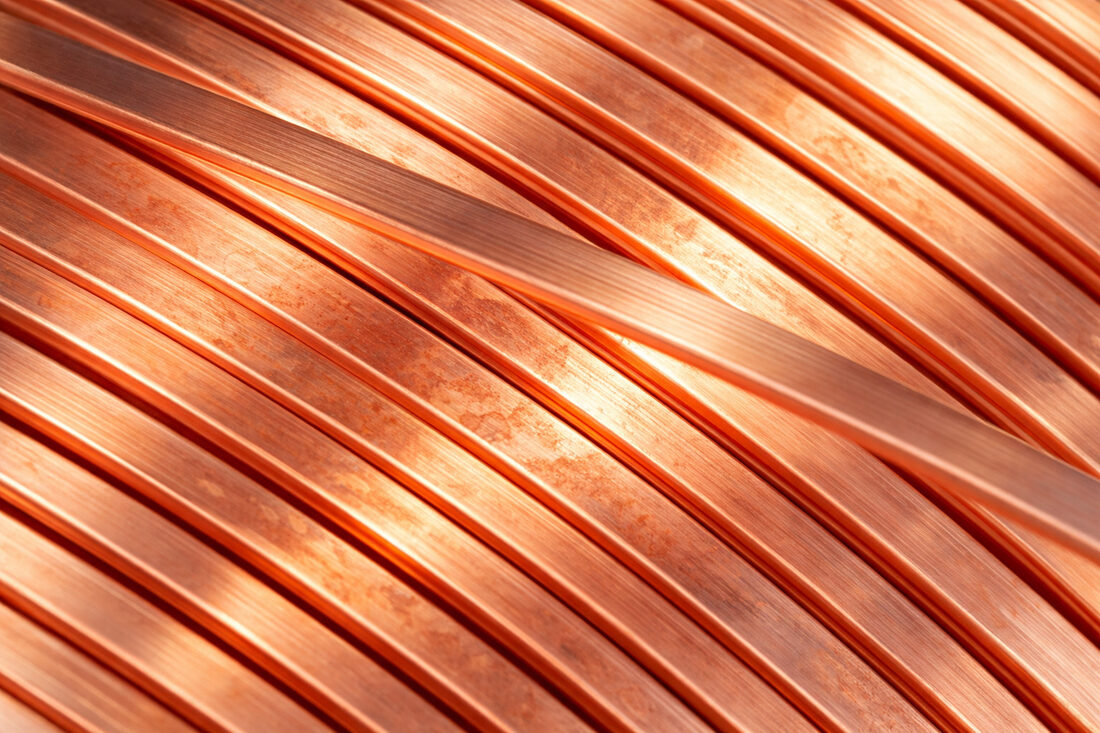

主要应用于：光伏焊带、金属扁平线材、扁平漆包线的宽度和厚度测量，以及表面粒子缺陷检测。
漆包圆(扁)线、铜丝、钨丝、光伏焊带等各类线材的外径、宽度与厚度以及表面粒子缺陷检测。
测量原理
激光测径仪测量原理
激光测径仪采用激光扫描原理，通过激光束对被测物体进行高速扫描，利用光电传感器接收激光信号。当激光束被物体遮挡时，传感器会记录遮挡时间，通过计算激光扫描速度与遮挡时间的乘积，即可精确测量物体的直径尺寸。这种非接触式测量方式适用于各种精密制造领域。
产品型号

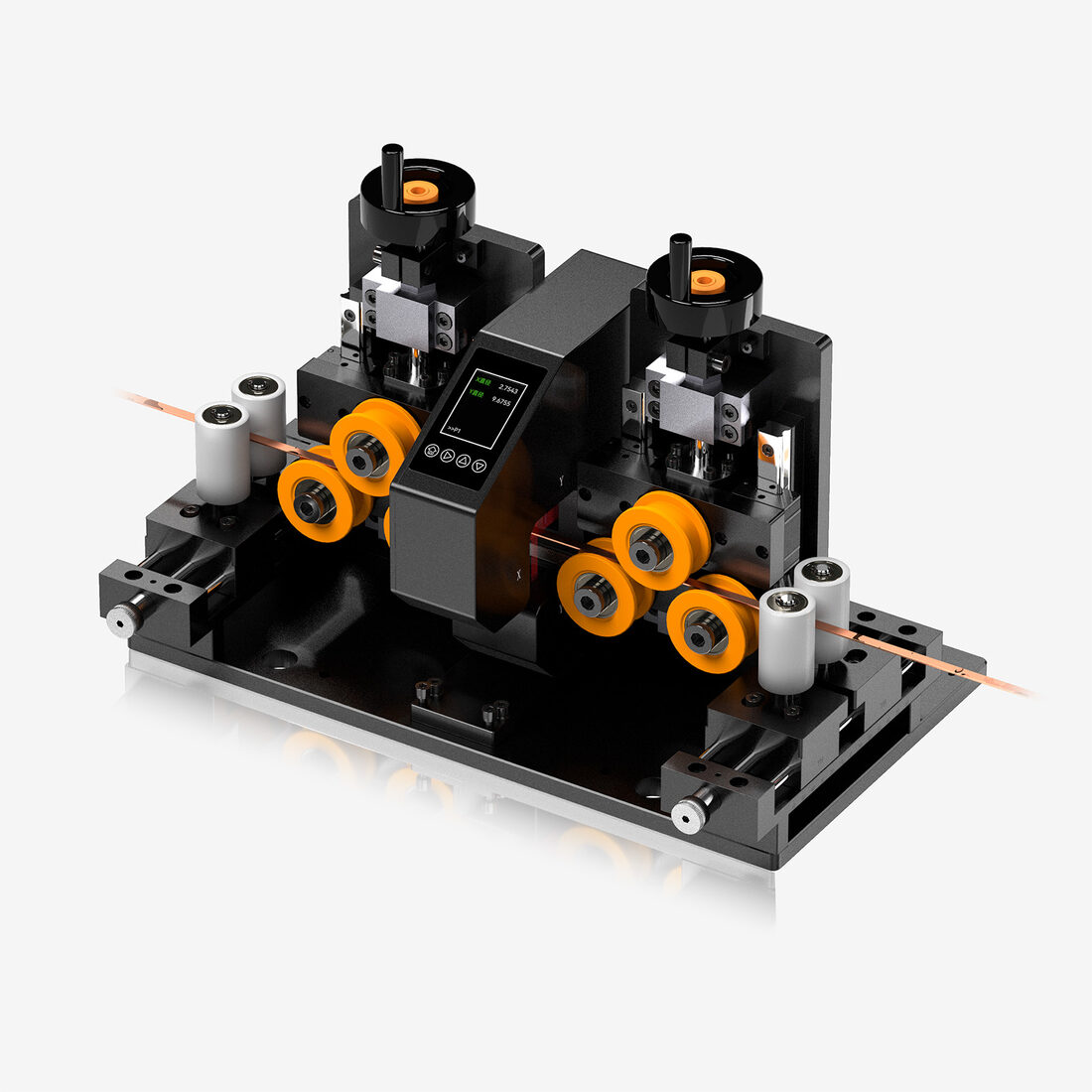

LSG-1020XY
体积小巧，双轴扫描，精确捕捉宽度和厚度。
高采样频率可检测表面凹凸缺陷
高采样频率可检测表面凹凸缺陷
| 适用线径范围 | 0.05mm - 14mm |
|---|---|
| 测量精度 | ±0.3 μm |
| 重复精度 | ±0.1μm |
| 尺寸参数 | 205x201x55(mm) |

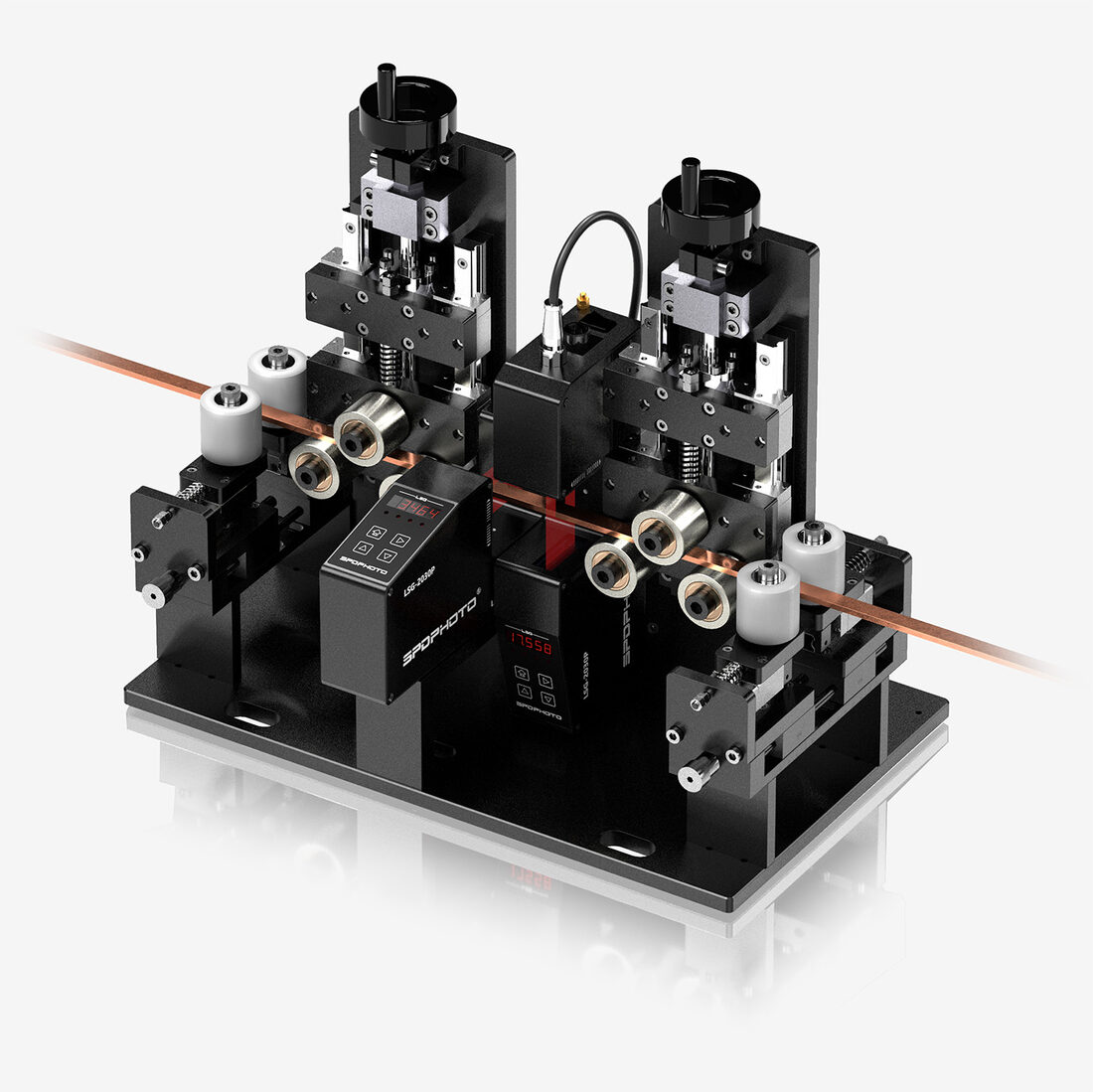

LSG-7000A组合式
组合式测量头，能够适应更多样化的线材规格，为不同需求的客户提供了更多的灵活性。
| 适用线径范围 | 0.05mm - 9.9mm |
|---|---|
| 测量精度 | ±0.5μm |
| 重复精度 | ±0.1 μm |
| 尺寸参数 | 467x230x293（可定制） |
LSG-7000A组合式（大口径）
可选择更大口径的测量头，有更大的线径适用范围，能够适应更多样化的线材规格，为不同需求的客户提供了更多的灵活性。
| 适用线径范围 | 0.1mm - 30mm |
|---|---|
| 测量精度 | ±2 μm |
| 重复精度 | ±1 μm |
| 尺寸参数 | 467x317x447（可定制） |

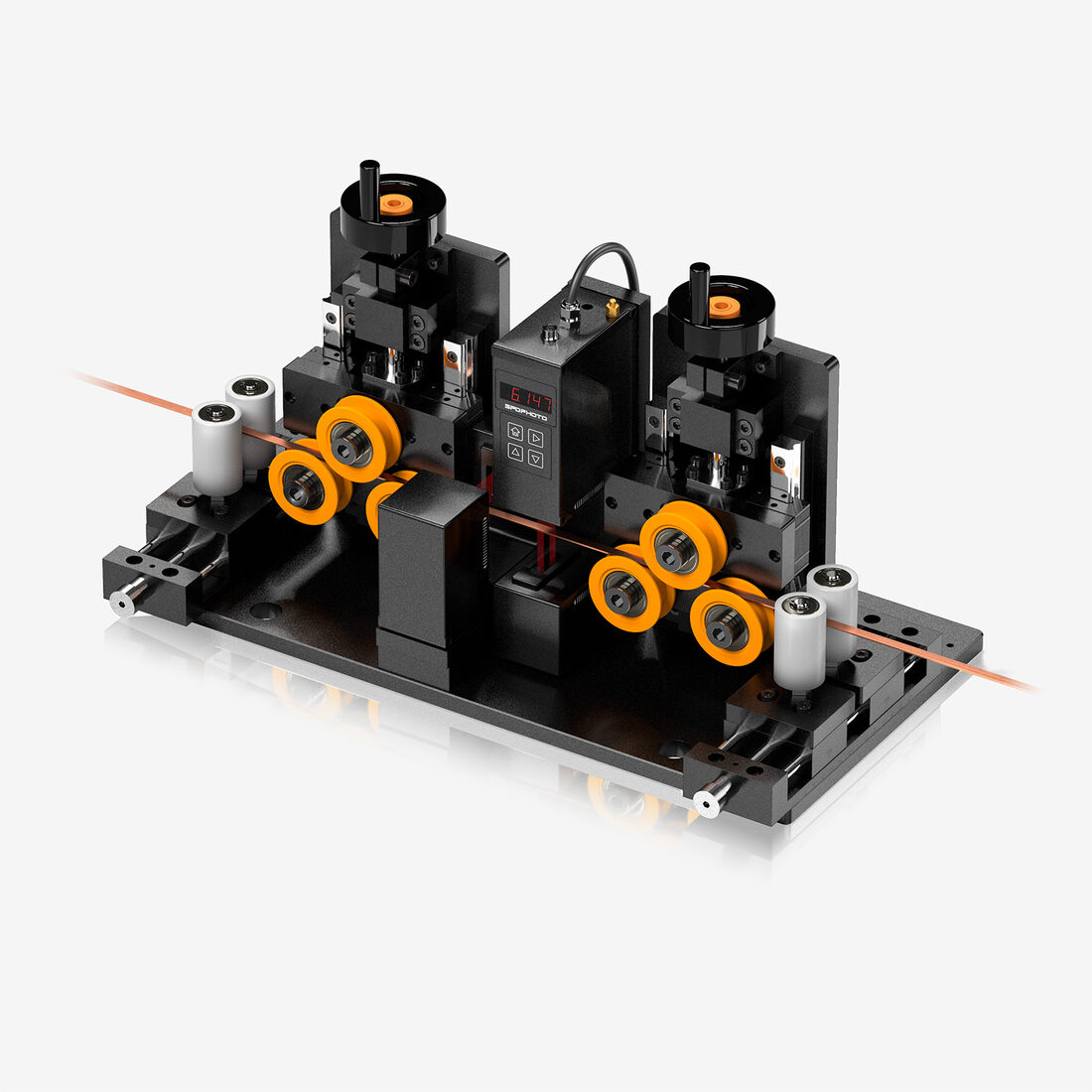

LSG-7000B一体式
一体式测量头采用了一个双轴激光检测头，配合专为扁平线材设计的边缘算法，能够精确地检测线材的宽度和厚度。
| 适用线径范围 | 0.05mm - 14mm |
|---|---|
| 测量精度 | ±0.3 μm |
| 重复精度 | ±0.1 μm |
| 尺寸参数 | 422x230x309.7（可定制） |
LSG-7000C摆动式
摆动式扁平线测径仪，可精准捕捉抖动中的线材宽度厚度。 配套软件，可输出详细采集数据
| 适用线径范围 | 0.05-10mm |
|---|---|
| 测量精度 | ±0.3 μm |
| 重复精度 | ±0.1 μm |
测量模式

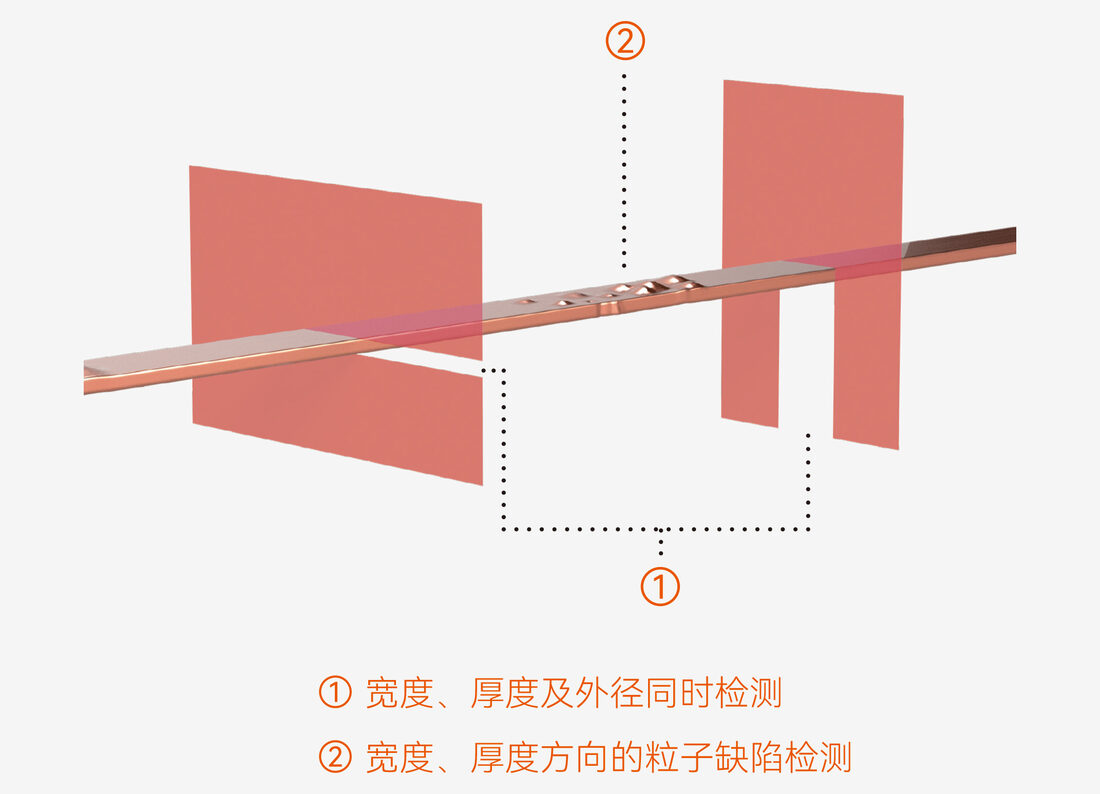

双轴测量模式
宽度厚度测量
扁平线表面缺陷检测技术参数
| 产品型号 | LSG-1020XY | LSG-7000A | LSG-7000A大口径 | LSG-7000B |
|---|---|---|---|---|
| 扫描轴数 | 2轴 | 2轴 | 2轴 | 2轴 |
| 测量范围 | 0.05-14 mm | 0.05-9.9 mm | 0.1-30 mm | 0.05-14 mm |
| 最小分辨率 | 0.1μm | 0.1μm | 1μm | 0.1μm |
| 测量精度 | ±0.3μm±0.01%*D | ±0.5μm±0.01%*D | ±2μm±0.01%*D | ±0.3μm±0.01%*D |
| 重复精度 | ±0.1μm±0.005%*D | ±0.1μm±0.005%*D | ±1μm±0.005%*D | ±0.1μm±0.005%*D |
| 扫描频率 | 单轴:800次/秒 单轴：2400次/秒（可选） | 单轴:800次/秒 单轴：2400次/秒（可选） | 单轴:800次/秒 | 单轴:800次/秒 单轴：2400次/秒（可选） |
| 报警输出 | 24V，1A(触点负载) | 24V，1A(触点负载) | 24V，1A(触点负载) | 24V，1A(触点负载) |
| 通讯输出 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 |
| PI控制 | 选配 | 选配 | 选配 | 选配 |
| 供电电源 | DC 24V， 1A | AC 220V 50Hz | AC 220V 50Hz | AC 220V 50Hz |
| 显示方式 | LCD液晶屏显示 | 触摸屏 | 触摸屏 | 触摸屏 |
| 数据采集分析 | 专业分析软件（选配） | 专业分析软件 | 专业分析软件 | 专业分析软件 |
| 环境温度 | 0 至+50℃(32 至122°F) | 0 至+50℃(32 至122°F) | 0 至+50℃(32 至122°F) | 0 至+50℃(32 至122°F) |
| 环境湿度 | 35% 至85% RH,无凝结 | 35% 至85% RH,无凝结 | 35% 至85% RH,无凝结 | 35% 至85% RH,无凝结 |
| 尺寸 | 205x201x55(mm) | 467x230x293(mm)（可定制） | 467x317x447(mm)（可定制） | 422x230x309.7(mm)（可定制） |
应用场景
了解产品的应用模式，有助于选择最适合的产品，提高工作效率和使用效果。

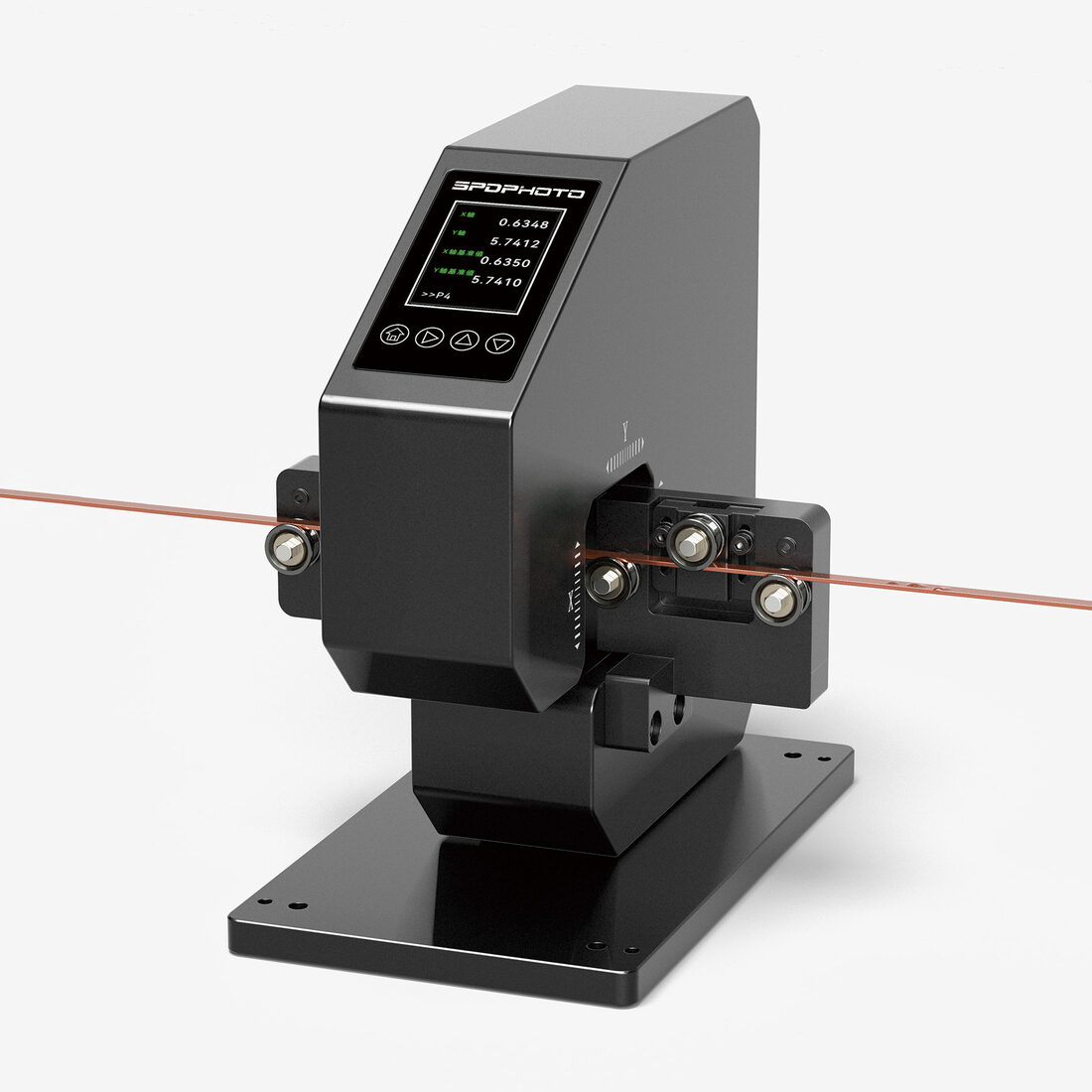

灵活多变的辅助工装选项
定制工装可以根据不同的应用场景和线材尺寸轻松调整。这些辅助工具能够有效固定线材的位置，避免因外部因素导致的震动和偏转，从而进一步提升测量的精确度。
非接触扁平线表面凹凸缺陷监测
可定制高速采样频率，为在线生产扁平线材的表面凹凸缺陷检测提供了一种高效、经济的解决方案。当被测物表面出现瑕疵时，利用该测径仪就能够精确检测到这些瑕疵记录位置并报警，保证产品质量、提高生产效率。

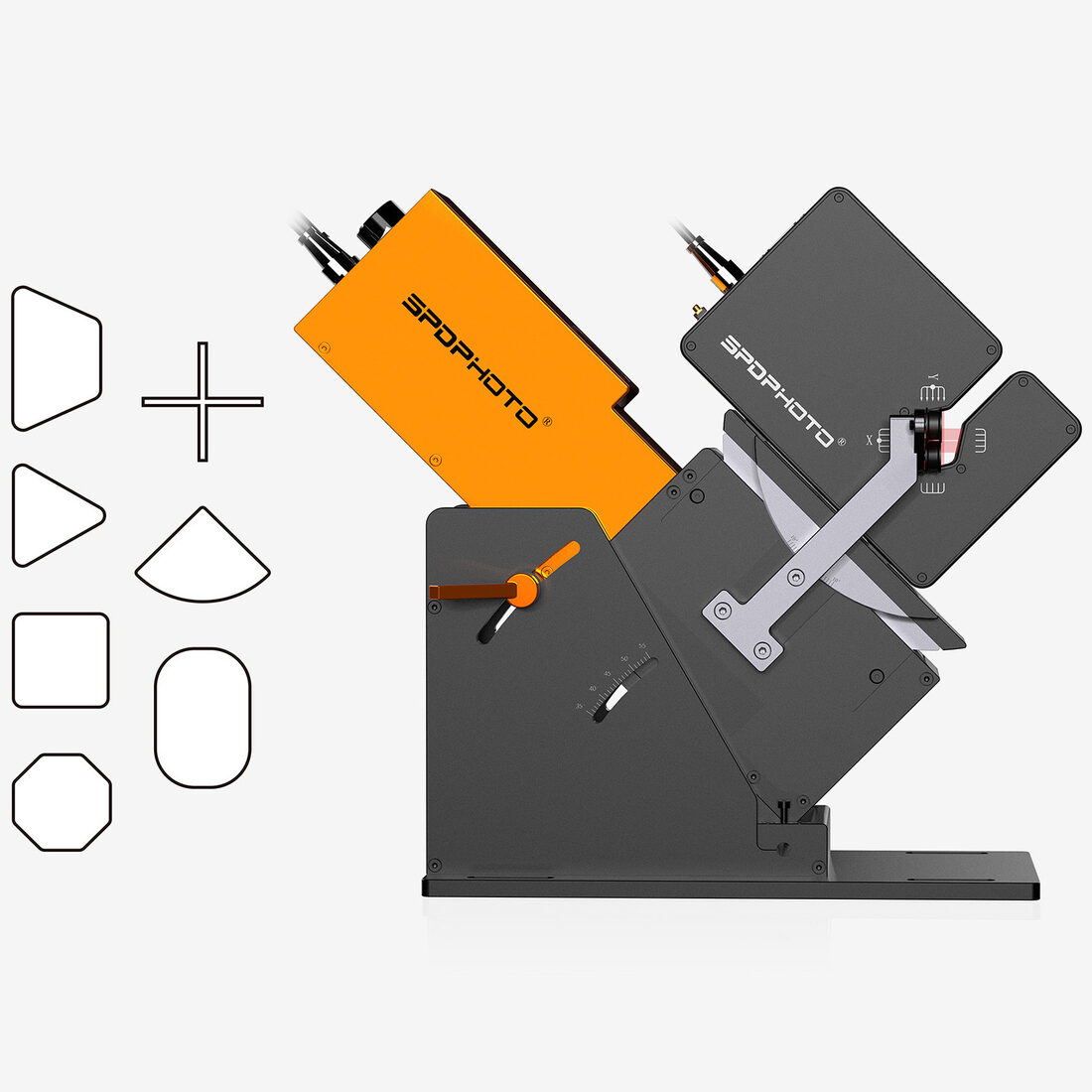

摆动型测径仪——让更多测量成为可能
精准地测量扁平线材的宽度和厚度外，LSG-7000还具备测量特殊形状截面线材的能力，能够输出X轴和Y轴方向的最大值或最小值。这一功能使得LSG-7000成为处理复杂线材测量任务的理想方案。我们可以提供样机进行测试，欢迎联系我们。

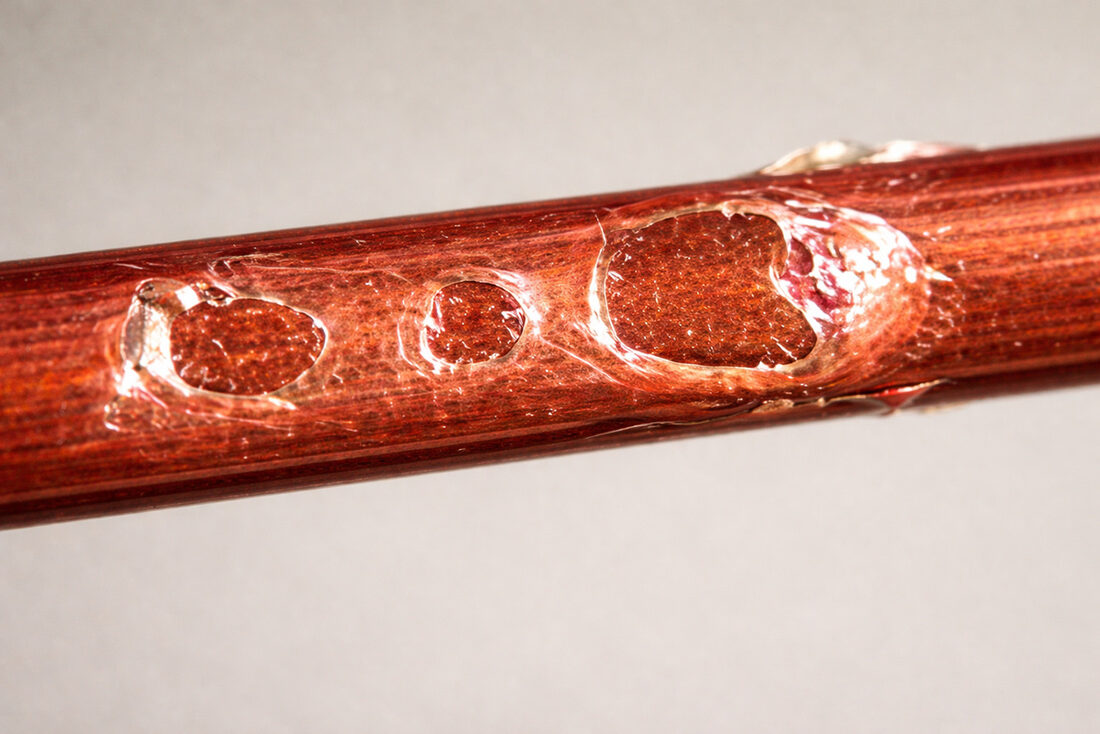

扁平线常见凹凸缺陷
扁平线测径仪，可定制高速采样频率，为在线生产扁平线材的表面凹凸缺陷检测提供了一种高效、经济的解决方案。当被测物表面出现瑕疵时，例如扁平漆包线在涂漆过程中可能产生的气泡，利用LSG-1020XYF测径仪就能够精确检测到这些气泡记录位置并报警，保证产品质量、提高生产效率。

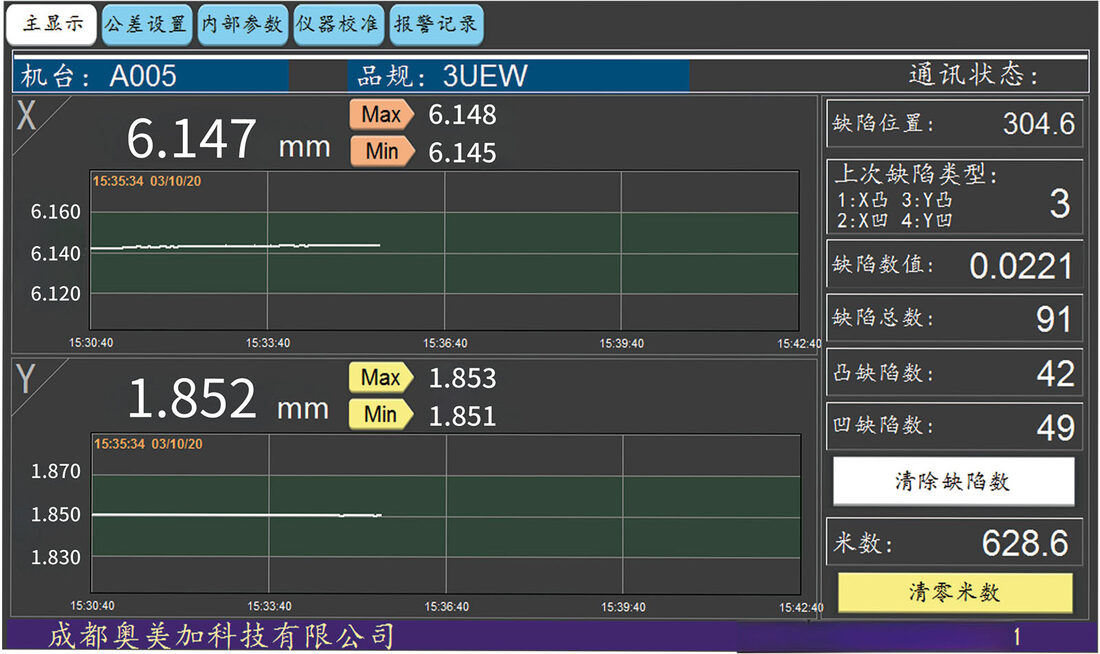

另外，还可以通过软件系统，触发报警信号，并记录缺陷位置、缺陷大小、缺陷类型（X方向：凹、凸；Y方向：凹、凸）。
另外，还可以通过软件系统，触发报警信号，并记录缺陷位置、缺陷大小、缺陷类型（X方向：凹、凸；Y方向：凹、凸）。
1、实时记录并显示外径测量值及外径变化曲线图，历史数据查询。
2、可按生产工艺设定外径超差报警参数，当测量值超出设定范围，则提醒超差并在外径曲线图上标示出来。
3、记录凹、凸缺陷数值及其总数，并能根据预设速度标示缺陷位置。
2、可按生产工艺设定外径超差报警参数，当测量值超出设定范围，则提醒超差并在外径曲线图上标示出来。
3、记录凹、凸缺陷数值及其总数，并能根据预设速度标示缺陷位置。
