硅钢片磁性能在线检测系统

产品概述

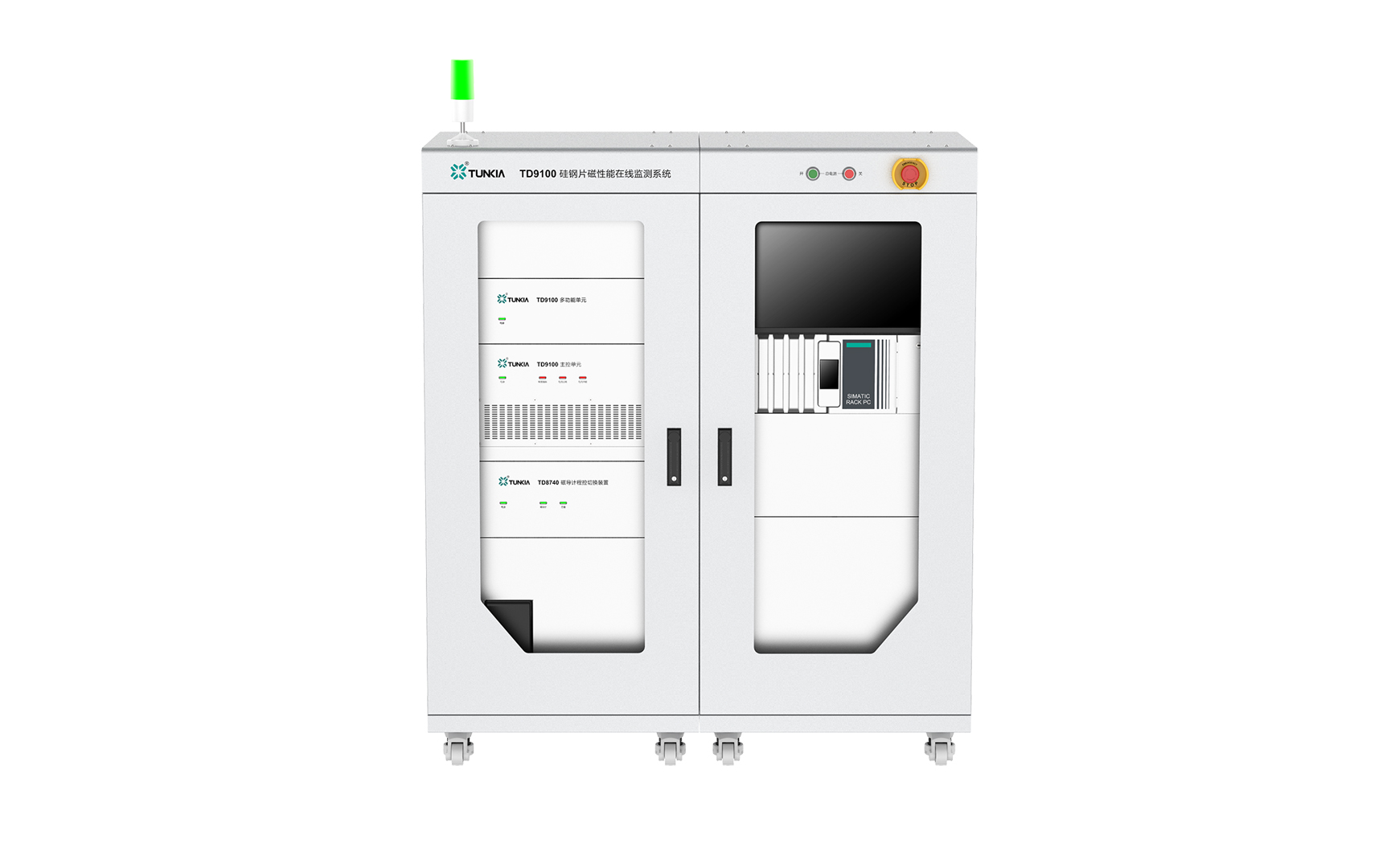

TD9100 是一套专用于在线实时检测冷轧硅钢磁性能的系统，通过对产线上运行的钢带进行快速磁化和测量，并结合实时采集的厚度、速度、应力等信号，转化为铁损、磁场强度、磁通密度等测量结果，实现对损耗 ( P1.0～P1.7 ) 或磁感 ( J100~J1000 ) 的某点数据进行在线监测，并将损耗与钢带长度L对应，绘制P-L曲线。

产品特征

• 磁场强度的测量具有电流法 ( M.C法)和磁场线圈法( H-Coil 法)二种可选。
• 系统配备的全自动检测软件，可实时查看被测信号、测量结果与测试曲线。
• 可绘制磁滞回线、P-L 损耗与长度关系曲线、δ-L 厚度与长度的关系曲线等。
• 可设置需观察的钢带的范围。并计算平均磁性能。
• 可根据平均损耗的差别将钢带分段，并标注起始、结束点各段总长度。
• 铁损测量周期缩短到100 ms，测量解析度得到进一步提高。
• 主机可接收与显示速度，温度，厚度，张力等外部信号。
• 下位机可保存 60 分钟的数据，防止上位机异常而丢失数据。
• 可选配标准方圈，用于日常核查仪器的测量准确性。
• 软件可设置损耗或厚度的上下限，测试数据超限则警示提醒。
• 系统可监控钢带速度，当小于设定速度时，系统将自动停止检测。
• 系统性能稳定，故障率低，能满足硅钢生产 24 小时连续检测的需要。
