规格型号价格
规格参数
主要功能
01多参数测量
可同时测量并显示电压、电流、有功功率、频率、功率因数等电参数。
02超限报警功能
电流、功率等超限声光报警功能，便于现场快速识别不合格产品或异常工况，提高测试效率和安全性。
03待机功耗测量
电流最小分辨率达0.1mA，功率最小分辨率0.01W，实现待机功耗的测量。
04宽测量范围
电压500V，频率40-400Hz，适应不同应用场景测量。
05通信接口
RS232 串行通信接口，选配RS485 串行通信接口 (支持多点组网)。
突出优势
测量精度高
基本测量精度0.5%，符合相关标准的高精度测量
核心控制
采用 Microchip PIC 系列16位单片机，实现智能控制，具备卓越的抗干扰能力
数据锁存
具备数据锁定功能，方便记录和读取关键测量值
卓越可靠
高度集成化设计，大幅减少内部故障点，显著提升系统可靠性和长期稳定性
便携设计
小巧轻便，外观精美，便于携带和在实验室测试台/产线上部署
技术指标
一、设备描述

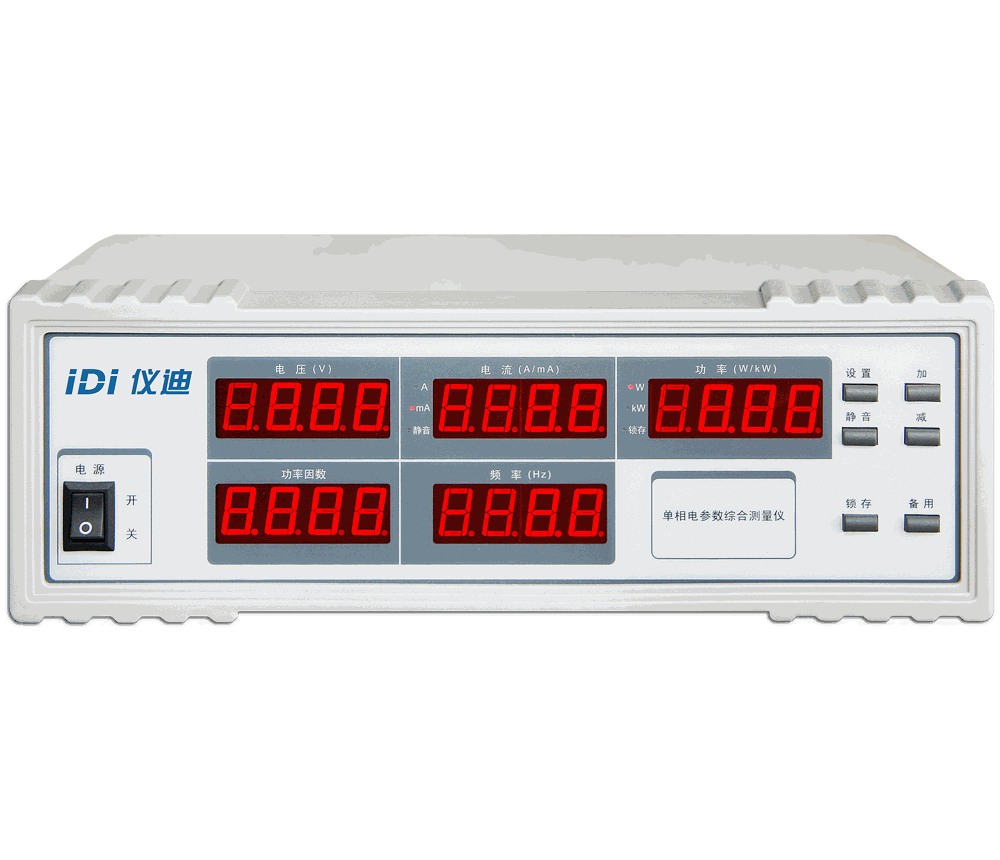

MD20系列单相电参数综合测量仪是仪迪电子公司电参数综合测量仪的换代产品，该系列产品以16位单片机技术为核心，内部采用超大规模集成电路，使体积进一步减少，故障点大幅度降低，在工艺上做到精密、细致，使用上做到安全、方便、简捷，在同行业中处于领先地位。
本系列仪表广泛适用于洗衣机、电冰箱、空调器、电风扇、节能灯、吸排油烟机等家用电器生产厂家、照明电器生产厂家、电机、变压器等电器生产厂家。也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。本单相电参数综合测量仪可用来测量出口产品（110V/60Hz、220V/50Hz）的电量指标。
二、功能特点
• 精度：0.5级；
• 核心应用Microchip公司的PIC单片机，智能控制，抗干扰能力强；
• 测试数据锁存功能，方便读取瞬时测量值；
• 电流、功率上下限设置和超限声光报警功能；
• 电流分辨率0.1mA,功率分辨率0.01W；
• 测量信号频率允许范围40Hz~400.0Hz；
• 标配RS232，选配RS485通讯，设置波特率及地址，实现数据远程传输处理；
•小巧轻便，外观精美，运行可靠稳定。
| 型号 | MD2015H | MD2018H |
|---|---|---|
| 输入电压/频率 | AC220V±10%, 50Hz±5% | |
| 环境温度/湿度 | 0－40℃/20－80%RH40℃ | |
| 整机空载 | ≤10W | |
| 测量功能 | 电压 U、电压频率 f、电流 I、有功功率 P、功率因数 λ、频率 | |
| 基本测量精度 | 0.5 级 | |
| 量程 | 500V20A | 500V40A |
| 频率测量范围 | 40.0Hz－400.0Hz | |
| 外观尺寸（mm） | 285W×235D×105H | |
| 配置 | LED 显示，通讯接口（RS232 标配，RS485 选配） | |
三、技术参数
| 型号 | MD2030A | MD2032A |
|---|---|---|
| 输入电压/频率 | AC220V±10%, 50Hz±5% | |
| 环境温度/湿度 | 0－40℃/20－80%RH40℃ | |
| 整机空载 | ≤10W | |
| 测量功能 | 电压 U、电压频率 f、电流 I、有功功率 P、功率因数 λ、频率、电能量 Wh、电能计时 Time、平均功率 P̄ | |
| 基本测量精度 | 0.5 级 | |
| 量程 | 500V20A | 500V40A |
| 频率测量范围 | 40.0Hz－400.0Hz | |
| 外观尺寸（mm） | 285W×235D×105H | |
| 配置 | LED 显示，通讯接口（RS232 标配，RS485 选配） | |
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
