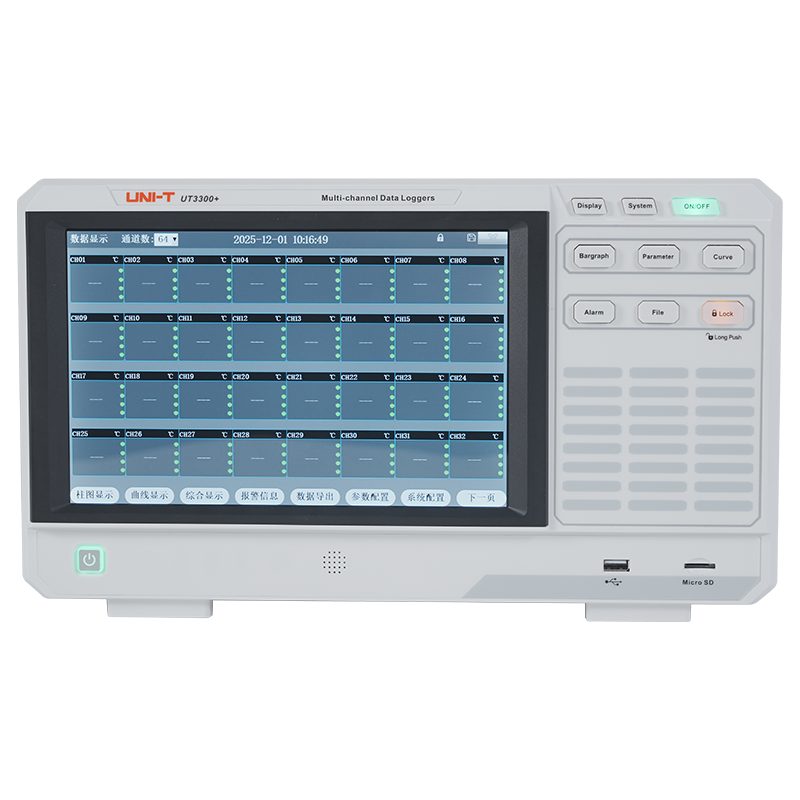

UT3300+系列 数据记录仪

UT3300+是一台拥有高精度、高稳定、多路扫描的数据采集系统的专业设备，10英寸全触控彩色显示屏，单机最多64通道测试，可拓展至200路。全隔离万能输入，支持多种信号采集。无论是研发测试，还是生产自动化都可以提供丰富的测试测量解决方案。

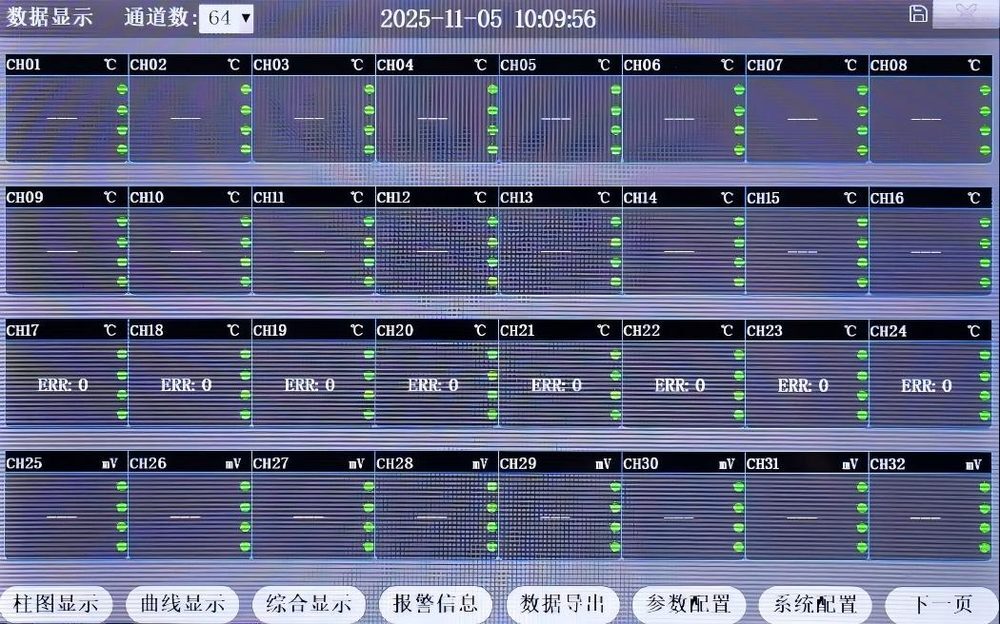

10英寸屏幕

10英寸大屏显示，颜色艳丽

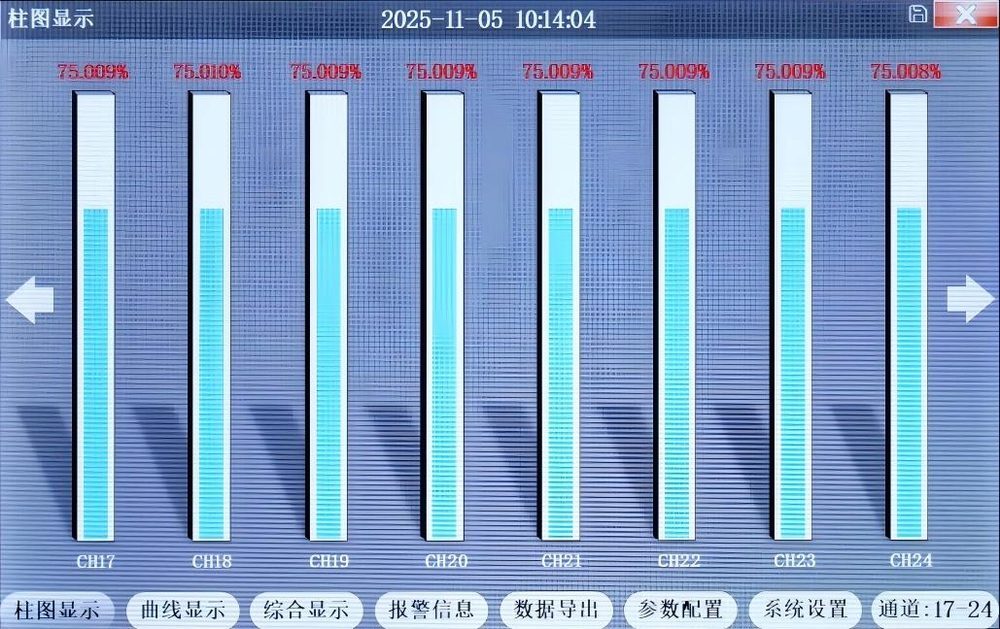

柱状体显示

数据会按照比例显示在柱形图中，顶端为100%，底端为0%。每个模块的8个通道作为一组数据，同时显示在屏幕上。当通道数据超过任意一种限定值时，顶端会呈现红色，当数据在合理区间后，会变为白色。

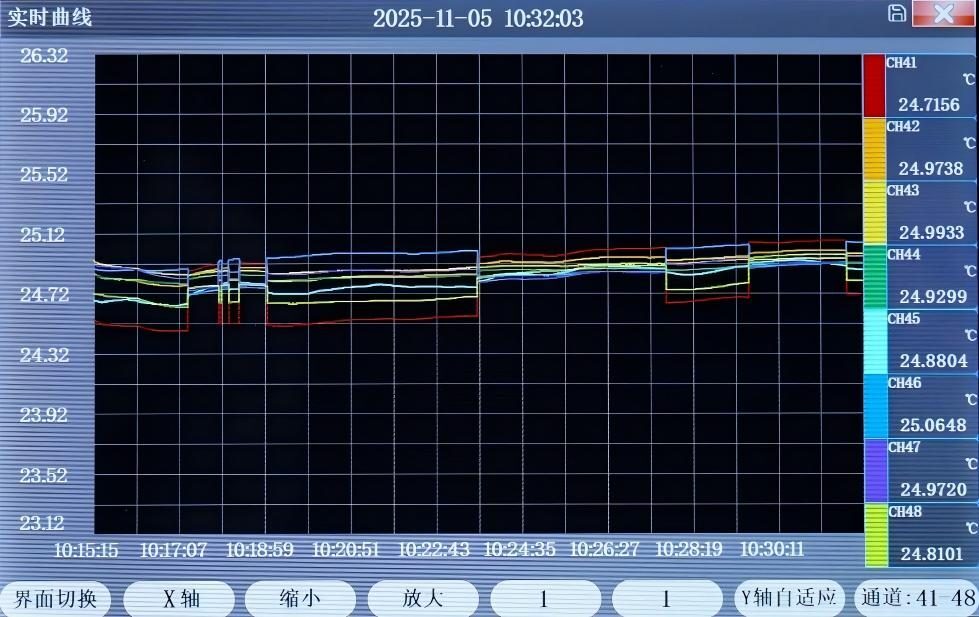

曲线显示

该界面显示同一模块的8个通道数据的变化趋势，右边为采集到的实时数据，同时例举出每个通道在曲线图中选用的颜色。横轴代表时间，纵轴代表采集到的数据。点击曲线操作按钮，可对曲线进行相应的操作，如放大、缩小、修改坐标轴、切换通道。

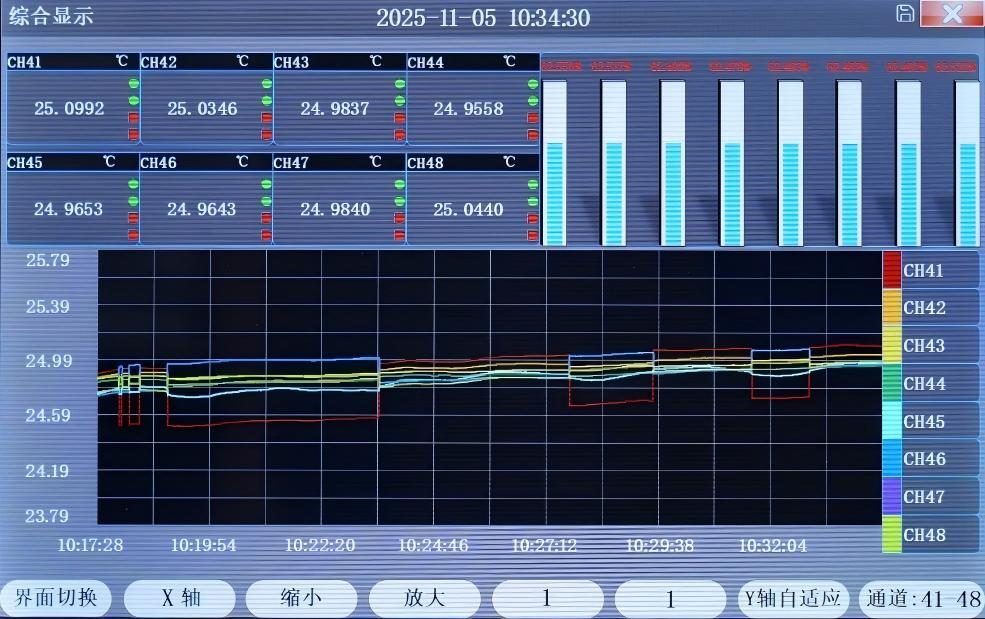

综合界面显示

综合显示页面包含数据显示、柱图显示、曲线显示页面的内容，左上角为数据和限值判断的实时显示，右上角为柱图显示相关内容，中下部分为曲线显示相关内容。点击曲线操作按钮，可对曲线进行相应的操作，如放大、缩小、切换通道。

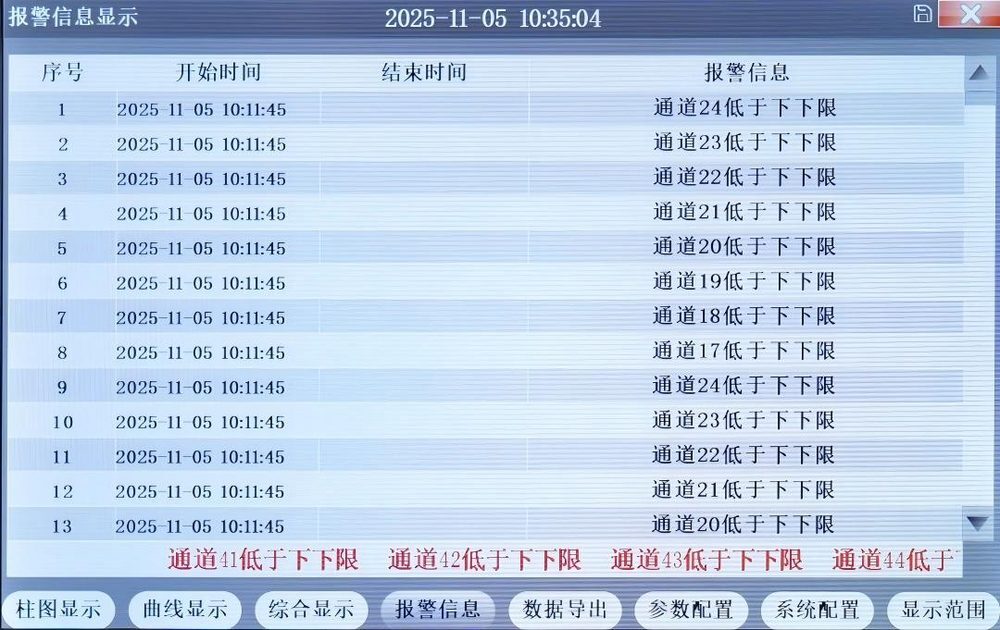

报警信息显示

报警信息显示通道不符合界限的开始时间和结束时间；下方红色字体会循环滚动当前超过界面的相关通道的报警信息。用户通过点击右方滑动条的上下箭头单步滑动，也可滑动滑动条来快速浏览系统内部记录的报警信息。

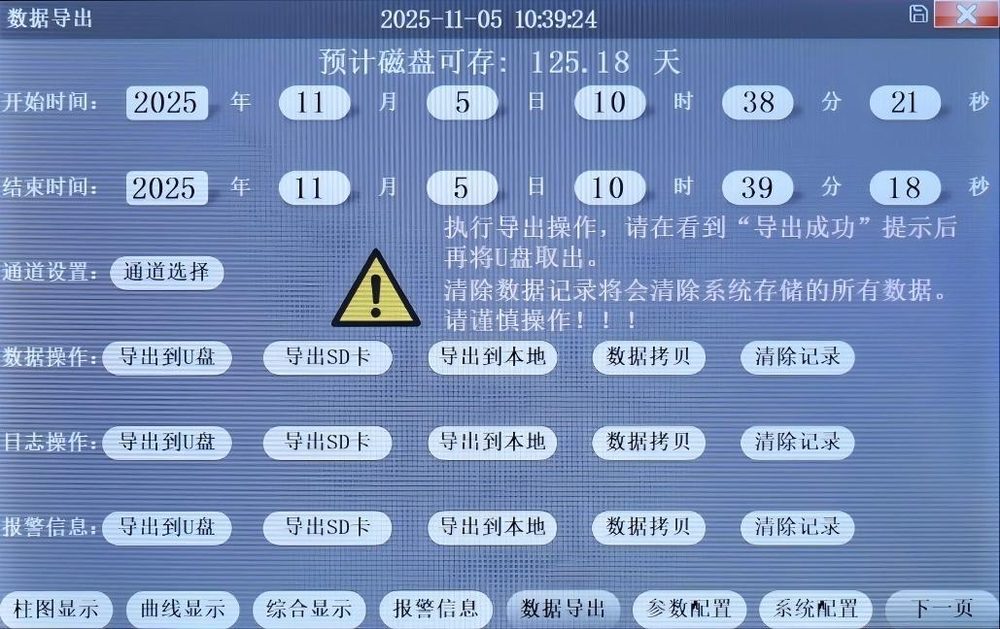

数据导出

想将仪器内部存储的数据导出，首先需要设置开始时间和结束时间，仪器会根据用户所设置的时间范围来查找相应的数据，然后按照用户需求导出到指定磁盘。页面的上方的预计磁盘可存时间，是依据磁盘剩余空间大小计算仪器一直采集并能存储所有数据的最长时间。
