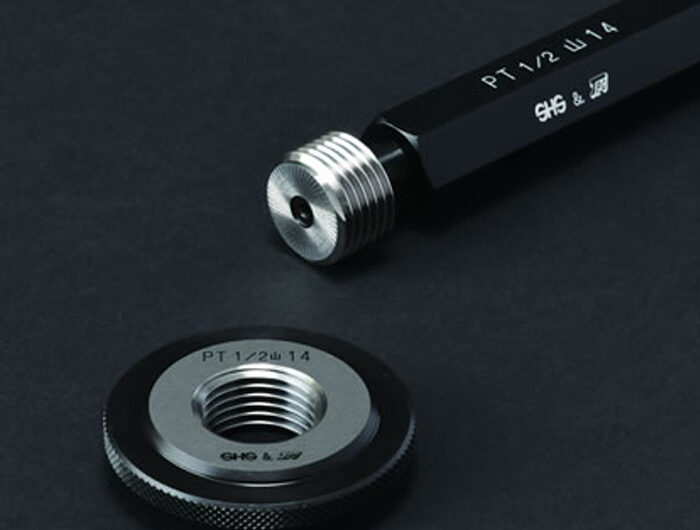

管道用锥螺纹量规PT

什么是锥管螺纹 PT ？

这种螺纹主要用于要求密封性的管道、管件、流体设备等的连接，但与R圆锥螺纹不同的是，国际标准ISO管道用圆锥螺纹没有规定它。

用于管道的 PT 锥螺纹。

与 PF 螺钉一样，它们在标准中单独列为“附件 1（规定）”。对于 PT，符号“PT”用于圆锥内螺纹和圆锥外螺纹。

管用锥螺纹量规 PT

锥螺纹塞规和锥螺纹环规的符号为“PT”。

订购时，除了尺寸外，请告知我们您是否订购塞规、环规或塞环套件。

如果是一套，则成对生产。

需进行尺寸检验的产品

管用锥螺纹量规 PT JIS B0253（附录）

主要用于需要密封性的连接的螺纹 传统的 JIS 级管用锥螺纹

管道用锥螺纹量规PT检验方法

锥形螺纹是从入口到背面逐渐变细的内螺纹。因此，如果插入螺塞规，它总是会停在某个地方。没有穿越。

同样，对于外螺纹，从前到后螺纹会变粗。即使我尝试将螺旋环规穿过它，它也会在中途停止。

因此，在检查锥螺纹时，我们判断螺纹量规能进入内螺纹或外螺纹多远。

含义相同，但表达方式不同，表示螺旋规停止的地方。

管道用锥外螺纹 PT的检验

将外螺纹尖端插入管锥螺纹环规的非阶梯侧。当它停止时，查看外螺纹尖端的位置。

管用锥螺纹环规上的台阶称为槽口，如果外螺纹的尖端位于槽口之间，则测试通过。

如果它无法到达凹口或者突出超过凹口，则被拒绝。

管道用锥形内螺纹 PT的检验

锥形管螺纹塞规在手柄附近有一个凹口。将其从尖端插入内螺纹，并根据内螺纹末端在槽口中停止的位置来判断。如果内螺纹的端面停在槽口之间则通过。如果无法达到缺口或超出缺口太多，则会被拒绝。

管道用锥形内螺纹PS的检验

这是管侧有平行内螺纹时的检查方法。
