规格参数
产品概述

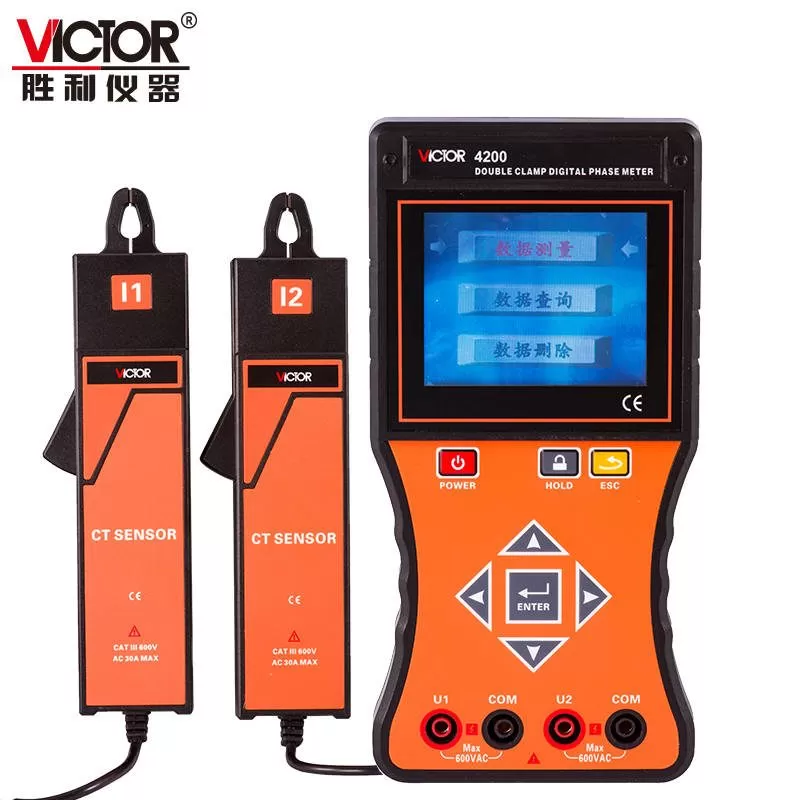

VICTOR 4200双钳智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(2把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，所测参数同屏显示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数，电压电流相位图指示，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
产品详情
仪表配有USB接口，可存储99组数据，通过系统软件上传所存数据到电脑，实现历史数据读取、查询、保存、报表、打印等。
规格参数
| 功 能 | 同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数，电压电流相位图指示，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
| 电 源 | DC 8.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
| 额定电流 | 约180mA max |
| 显示模式 | 3.5寸真彩液晶屏显示 |
| 仪表尺寸 | 长宽厚：207mm×101mm×45mm |
| 钳口尺寸 | φ7.5mm×13mm |
| 量 程 | 交流电压：0.00V～600V |
| 交流电流：0.0mA～20A | |
| 相位：0.0°～360.0° | |
| 频率：45.00Hz～65.00Hz | |
| 有功功率：0.0W～12kW | |
| 无功功率：0.0VAR～12kVAR | |
| 视在功率：0.0VA～12kVA | |
| 功率因数：-1～+1 | |
| 分 辨 率 | 电压：AC 0.01V |
| 电流：AC 0.1mA | |
| 相位：0.1° | |
| 频率：0.01Hz | |
| 有功功率：0.1W | |
| 无功功率：0.1VAR | |
| 视在功率：0.1VA | |
| 功率因数：0.001 | |
| 精 度 （基准条件下） | 电压：±(0.5%量程) |
| 电流：±(0.5%量程) | |
| 相位：±1°（注：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°） | |
| 有功功率±(1.0%量程) | |
| 无功功率±(1.0%量程) | |
| 视在功率±(1.0%量程) | |
| 频 率±(1.0%量程) | |
| 功率因数±0.03 | |
| 检测速率 | 约2秒/次 |
| 数据保持 | 测试中按HOLD键保持数据，“HD”符号显示 |
| 数据存储 | 99组 |
| 充电接口 | USB接口 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 液晶亮度 | 按上下箭头键可以调节LCD背光亮度 |
| 电压检测 | 当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
| 仪表质量 | 主机：370g(带电池) |
| 电流钳：185g×2 | |
| 测试线：250g | |
| 总质量：约1.8kg | |
| 测试线长度 | 1.5m |
| 电流钳线长 | 2m |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 输入阻抗 | 测试电压输入阻抗为：1MΩ |
| 耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
| 绝 缘 | 仪表线路与护套外壳之间≥100MΩ |
| 结 构 | 双重绝缘，带绝缘防振护套 |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
