产品概述

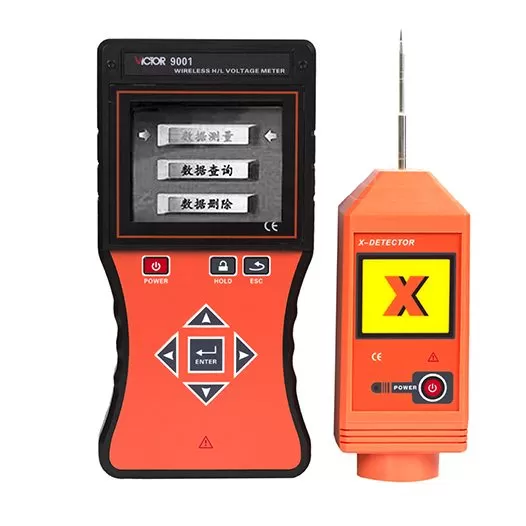

产品型号：VICTOR 9001 产品名称：无线高低压电压表 VICTOR9001无线高低压电压表由采集器、绝缘杆、接收器、接地线、接地针
产品详情
VICTOR9001无线高低压电压表由采集器、绝缘杆、接收器、接地线、接地针等组成，用于无线测试0～65kV的电压（对地相电压），也可以用于高压验电，带电压指示。电压测量采用接触式方式，采集器连接好5节绝缘杆和金属探钩后后挂在线路上测试，接触测试裸导线电压不能超过65kV。本仪器还配有接地线、接地针，测试高压电压时也可以连接地线和接地针直接对地测试电压，连接接地线测试的对地电压与不连接接地线悬空测试的对地电压，相互误差不超过2%。本仪器还具有高压验电功能，超过65kV的裸导线采用非接触式验电， 采集器逐渐靠近线路即可，有电会发出“嘟--嘟--嘟--” 蜂鸣声。接收器采用3.5寸真彩液晶屏，无线接收测试数据，直线距离约100米，同时显示检测电压频率，直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、易组装等特点。广泛应用与变电站、发电站、、铁路部门、消防部分、工矿企业以及监测站、电工维修部门进行验电探测和野外电动作业等。
技术规格
规格参数
| 功 能 | 高低压电压测试、频率测试、验电 |
| 电 源 | 采集器：DC 3.7V可充锂电池，充满连续工作约20小时 接收器：DC 8.4V可充锂电池，充满连续工作约8小时 |
| 测量方式 | 测试电压：接触测试，65kV以下裸导线接触测试； 验电测试：非接触验电，超过65kV裸导线非接触测试 |
| 传输方式 | 433MHz无线传输 |
| 传输距离 | 直线距离约100m |
| 显示模式 | 3.5寸真彩液晶显示 |
| 可挂线径 | φ70mm （使用金属探钩时） |
| 测压范围 | 电压：0～65kV (50Hz) |
| 频率：45.0Hz～55.0Hz | |
| 分 辨 率 | 1V（100V～2000V） |
| 0.01kV（2.00kV～20.00kV） | |
| 0.1kV（20.0kV～65.0kV） | |
| 0.1Hz | |
| 电压精度 | ±5%（0.1kV～65.0kV，23℃-25℃，70%Rh以下） |
| 频率精度 | ±2Hz（0.1kV～65.0kV） |
| 绝缘杆长 | 连接好总长4.2m(4节0.9米，1节0.6米) |
| 接地线长 | 7m |
| 数据存储 | 9999组 |
| 采样速率 | 2次/秒 |
| 仪表尺寸 | 采集器：长宽厚275mm×105mm×52mm 接收器：长宽厚250mm×100mm×45mm |
| 线路电压 | 在65kV以下的裸导线可以直接接触测量，采集器的金属钩部分稳定勾住裸导线即可；验电时，超过65KV的裸导线非接触验电，不能接触测试超过kV的裸导线，可以接触验电110kV具有绝缘外皮的导线。 |
| 数据保持 | 数据测量模式下按HOLD键保持数据，再按HOLD键取消保持 |
| 退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
| 数据查阅 | 进入数据查阅模式后，箭头键翻阅所存数据 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“----”符号 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压过低时，电池电压低符号显示，提醒充电 |
| 仪表质量 | 采集器：230g(含电池) 接收器：410g(含电池) 总质量：3.5kg(含绝缘杆、接地线和电池) |
| 工作温湿度 | -10℃～40℃；70%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 无线干扰 | 无433MHz同频信号干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms(绝缘杆全部连接两端之间) 采集器：2000V/rms(外壳两端之间) 接收器：2000V/rms(外壳前后两端之前) |
| 结 构 | 采集器防滴漏Ⅱ型 |
