规格参数
产品概述

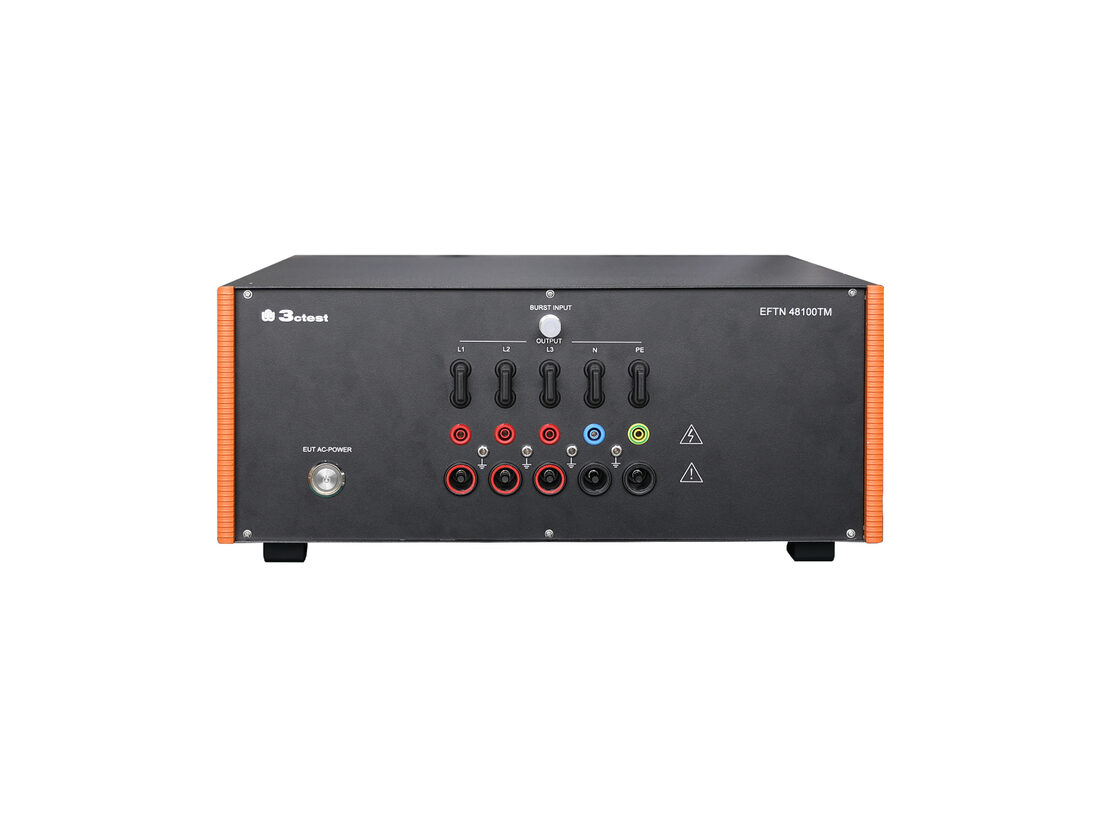

EFTN 48100TM为满足IEC 61000-4-4要求的手动三相耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点。最大带载能力：AC 480 V，100 A。
产品特点
> EUT供电电源高到480 V AC
> 供电电流能力为100 A
> 最高脉冲电压可达4KV
> 手动选择耦合去耦路径
产品标准
IEC标准
- IEC 61000-4-4
- IEC 61000-6-1
- IEC 61000-6-2
GB/T标准
- GB/T 17626.4
EN标准
- EN 61000-4-4
应用行业
消费类电子
元器件
汽车电子
军工
航天航空产品参数
技术参数
| EUT (供电) 电压 | 480 V AC |
| EUT 电流 | Max. 100 A 持续 |
| EFT/burst 脉冲峰值电压 | Max 4 kV |
| 耦合路径 | L1、L2、L3、N、PE任意耦合 |
| 耦合投切方式 | 手动投切 |
| 耦合电容 | 33 nF |
| EUT注入端的残余脉冲电压 | 不超过施加试验脉冲电压的10% |
| 接地装置 | 接地线缆 |
| EFT注入端口 | 同轴线缆 |
| EFT注入方式 | 单线或多线同时注入 |
通用参数
| 机箱尺寸 | 4U 450 mm×192 mm×610 mm |
| 仪器重量 | 约35 kg |
| 环境温度 | 15 ℃ ~ 35 ℃ |
| 相对湿度 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件
| TFB 500 | 50Ω终端负载，衰减比500:1 |
| TFB 1000 | 1000Ω终端负载，衰减比1000:1 |
| 同轴适配器 | BNC-FFM 校准转接头 |
| 高压射频连接器 | SHV-BNC-JJ |
