产品概述

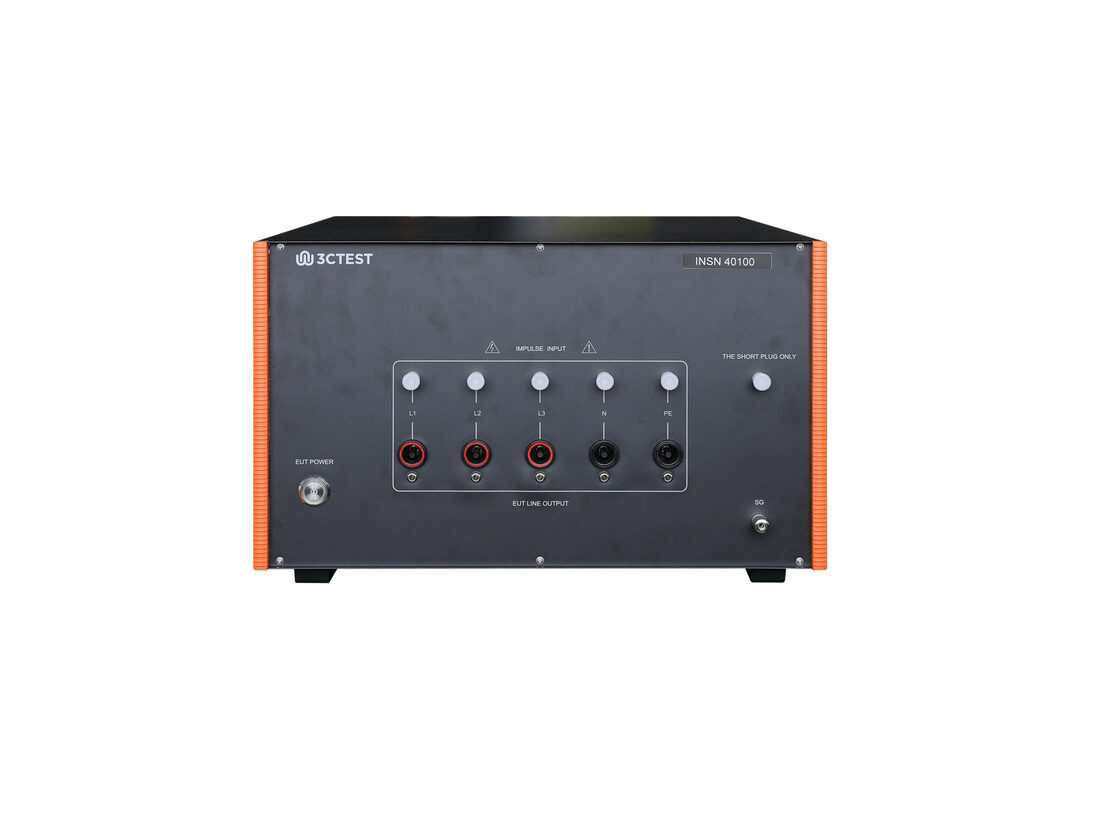

INSN 40100高频噪声耦合/去耦网络，用于评定电子设备抵抗瞬态传导干扰的性能，并可定性的对电子设备系统的抗干扰性能局部环节的抗辐射性能以及系统的接地性能进行测试，是各种干扰模拟器中应用广，实用性强的仪器之一，满足NECA TR-28标准。
产品作为外置耦合/去耦网络，配套高频噪声模拟器INS 800使用，最大测试电压开路8000 V、4000 V@50Ω，最大带载能力AC 400 V 100 A、DC 400 V 100 A。
产品特点
> 作为外置耦合/去耦网络，配套高频噪声模拟器INS 800使用
> 最大测试电压开路8000 V、4000 V@50 Ω
> 受试设备最大带载能力AC 400 V 100 A、DC 400 V 100 A
产品标准
其他标准
- NECA TR-28
应用行业
消费类电子
医疗设备
电力
通讯
汽车电子
军工
航天航空产品参数
技术参数
| 耦合脉冲电压 | 开路8000 V、4000 V@50 Ω |
| 受试设备带载能力 | AC 三相五线（L1, L2, L3, N, PE）400 V 100 A |
| DC 400 V 100 A | |
| 耦合路径 | L1, L2, L3, N, PE |
| 耦合投切方式 | 手动投切 |
| 耦合模式 | 共模/差模（通过短路插头连接） |
| 相位同步 | L1, L2, L3, N, PE任意线-线，线-地相位角度叠加 |
通用参数
| 工作电压范围 | AC 110 V/220 V，±10%，50/60 Hz（国内默认AC 220 V） |
| 保险丝 | 6 A |
| 最大功耗 | 200 W |
| 仪器接地连接方式 | 扁平线接地 |
| 失效检测 | 失效时前面板LCD显示、并中断仪器工作 |
| 机箱尺寸 | 450 mm(W) * 280 mm(H) * 620 mm(D) |
| 重量 | 约64 kg |
| 环境温度 | 15 ℃ ~ 35 ℃ |
| 相对湿度 | 45% ~ 75% |
| 大气压力 | 86 kPa ~ 106 kPa |
产品配件
选配附件

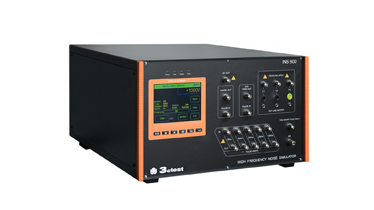

| 1 | 高频噪声模拟器 | 型号：INS 800 满足标准：NECA TR-28 输出电压：0.2 kV ~ 4 kV，内置50 Ω终端负载 输出阻抗：50 Ω 上升时间：<1 ns 脉冲宽度：50 ns ~ 1000 ns（每步50 ns可调） 机箱尺寸：6U 450 mm(W)*280 mm(H)*620 mm(D) 重量：30 kg |  |
