规格参数
产品概述

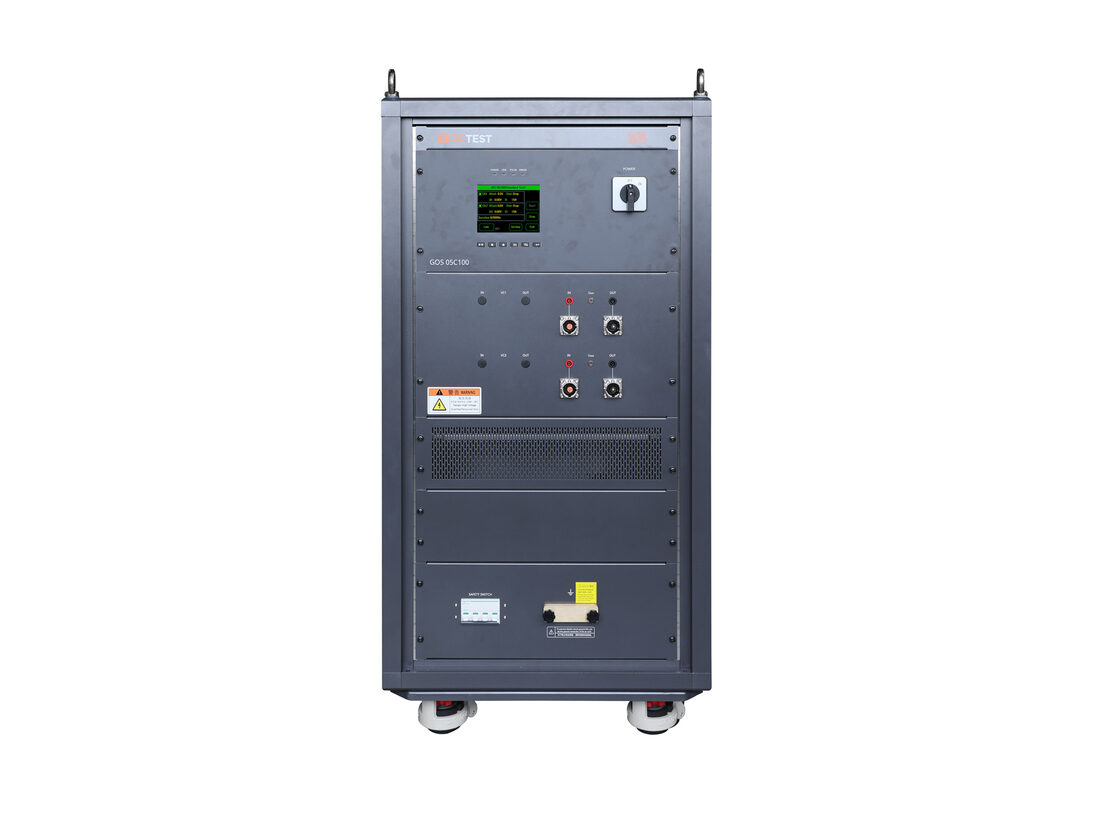

GOS 05C100接地偏移模拟器是一台独立式测试设备，专为精准复现和验证汽车电子系统的接地参考变化与电源偏移而设计。其核心功能旨在满足ISO 16750-2:2023、ISO 21780:2020等国际标准中对相关测试项目的严苛要求。同时兼容VW80000、GMW 3172等车厂标准。
产品特点
> 双通道独立灵活配置
> 最大测试电流可达100 A，单通道最大功率500 W
> 输出电压、电流监测/保护功能
产品标准
ISO标准
- ISO 16750-2
- ISO 21780
GB/T标准
- GB/T 28046.2
- GB/T 45120
其他标准
- GMW 3172
- VW 80000
应用行业
汽车电子产品参数
技术参数
| 输出电压 | -5 V ~ -1 V，0 V，+1 V ~ +5 V |
| 电压精度 | ±0.1 V（-1 V、0 V、+1 V），其他±10% |
| 高电平持续时间 | 1 s ~ 9,999 s |
| 额定电流 | 100 A |
| 保护电路 | 过流保护 |
| 触发方式 | 自动 |
| 输出端子 | 高压屏蔽端子 |
通用参数
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 380 V，±10%，50 Hz/60 Hz |
| 最大功耗 | 1,500 W |
| 通讯方式 | 以太网LAN、RJ45 |
| 仪器工作状态指示 | 前面板LED指示、LCD显示 |
| 仪器接地连接方式 | 使用扁平接地线 |
| 机箱尺寸 | 22U 600 mm（W）*1250 mm（H）*800 mm（D） |
| 仪器重量 | 约150 kg |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件

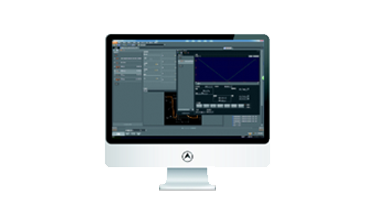

| 1 | 汽车抗扰度测试软件 | 型号：AutoLab 支持Windows 7 / 8 / 10 / 11操作系统。 它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序它能够自动/ 手动识别所连接的AutoLab测试设备并进行自动配置基于模板的报告功能可以帮助用户灵活地生成测试报告。 |  |
