表面自动扫描装置 SSA

产品介绍

实验室里很多试板的测量工作都是由人工手动进行，如标准板、色板、批次控制板以及ISO 28199里描述的复杂又庞大的面板等。 这个过程不仅耗费大量的时间，还会受到人为操作的影响。

Q-Chain®SSA 表面自动扫描装置是 ORONTEC 公司研发的一种自动化测量并评估各种试板的设备。

Q-Chain® SSA表面自动扫描装置工作原理

Q-Chain®表面自动扫描装置(SSA)为模块化设计，核心组件是一个工作台和一个可运动的X/ Y轴移动测量设备(手持式)，可以以点或线的 形式测量样品。此外，还有一个存放样板的部分，作为输入或输出模块，或同时具备这两个功能。

可方便集成手持式测量设备

一些手持式的设备如BYKmac分光光度 计，BYK 双微波扫描仪，BYK cloud-runner或其他品牌的磁感应膜厚仪或光泽测试仪等都 可与Q-Chain® SSA结合使用。不需作任何改动，不同的测试目的选用不同的设备，任何时候都可以进行，且不会受操作人的影响。

集成化易操作的软件

基于Q-Chain®数据库，ORONTEC公司开发了 一个用于定义测量任务并进行测量及数据评估的软件。每一个测量工作由一串数字及一个条形码或二维码标识，贴于面板背后。将需要测量的面板放进输入模块，这些板会自动地被传输至检测台。在识别板块上的标识后，Q-Chain® SSA表面自动扫描装置会按照设定好的测量任务进行测量。 测量结束后，面板会被运送至右方的输出模块。

该软件可以轻松地管理测量工作的进程和模板的创建。生成的报告为MS Excel?格式。设备由强大的PLC控制，计算机收集并计算测量数 据。数据库可在本地电脑或内联网端运行。

技术参数

Q-Chain® SSA表面自动扫描装置现有3个不同的型号 ，基础 型、高级型和灵活型。可带或不带输入/出模块 运行。

Q-Chain SSA 基础型与高级型号表面自动扫描装置

基础型号可测量大小为 600 x 300 mm的面 板。高级型号可处理测量的尺寸更大。

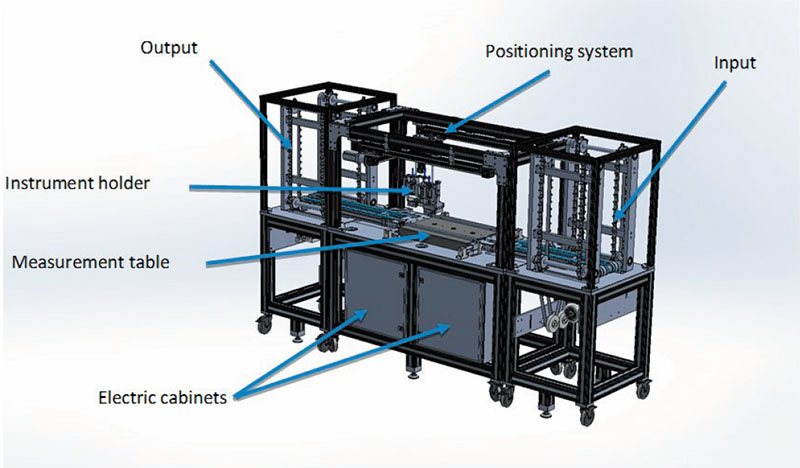

SSA型表面自动扫描装置

Q-Chain SSA 灵活型表面自动扫描装置

Q-Chain® SSA 灵活型表面自动扫描装置可以90°旋转进行测量。 它的输入与输出功能集合在同一台机器上，这个设 计也使整个系统比基础型和高级型号的尺寸短 600mm。

模块化的设计使测量台集成到现有的自动化环境中或与人工操作的结合成为可能。

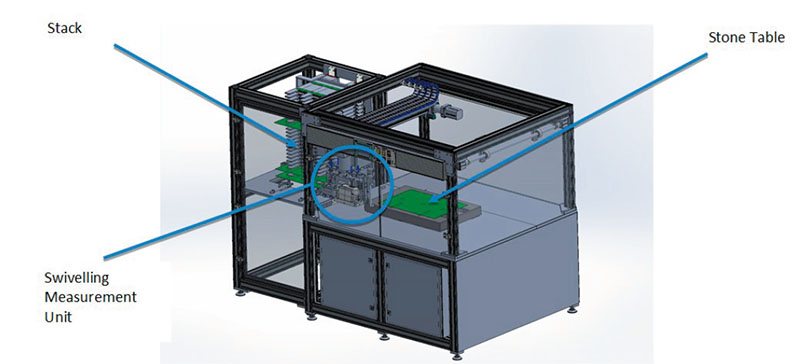

SSA 灵活型表面检测装置

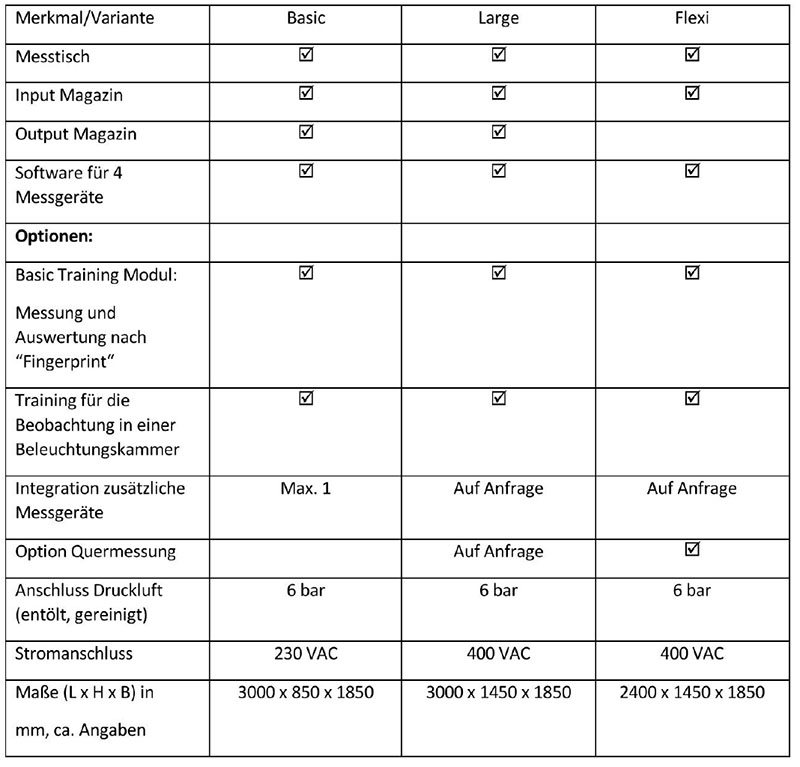

各型号表面自动扫描装置对比

各型号表面自动扫描装置对比
