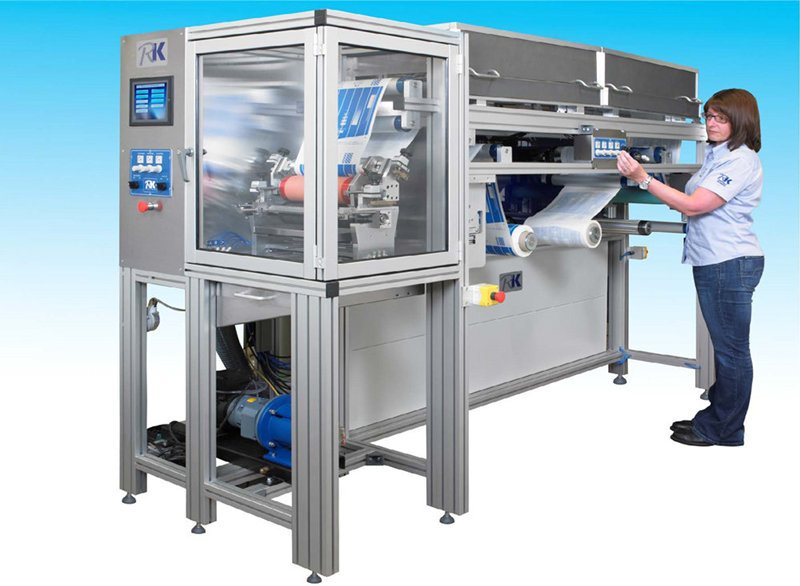

RK试验室/中试生产涂布机VCML
VCML实验室/中试生产涂布印刷机是一款精密设计的涂布机，适用于以卷轴为基础的印刷、涂布和层压所有类型的柔性卷材，如纸张、薄膜和金属箔。VCML实验室/中试生产涂布机能够将各种涂层应用方法应用到各种涂料中，如油墨、油漆、清漆、溶剂型和水基粘合剂，特别适用于产品开发、质量控制和专门产品的小规模生产。

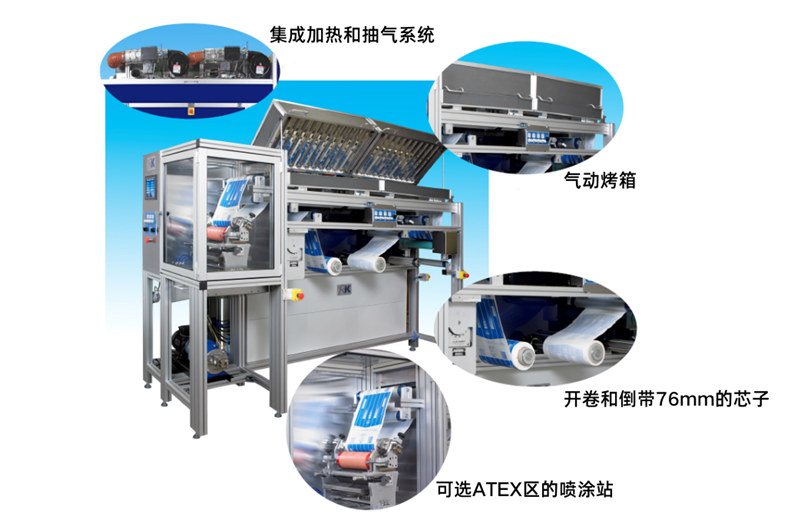

VCML涂布印刷机优势
✔适用于印刷、涂层和复合所有类型的柔性卷材
✔适用于溶剂型、水性和UV型应用
✔涂布和印刷系统容易互换
✔带有图形设置和操作系统的触摸屏控制系统
✔速度范围为1-50m/min的伺服驱动
✔刚性的铝制框架
✔集成电气和气动控制
✔有多种标准印刷涂布工艺可供选择，可以配置成各种涂布方法，满足广泛的应用。这些涂层和印刷系统很容易互换。
多功能涂布印刷机VCML客户名单
VCML实验室/中试生产涂布机被广泛运用在涂料油墨，颜料，树脂，染料，胶粘剂，纸张，薄膜，医药，电池纺织等等行业，部分企业如下：
实验室/中试生产涂布机VCML应用
| ✔计量棒涂布 | ✔凹版印刷 | ✔直接凹版印刷 | ✔反向凹版印刷 |
| ✔胶印凹版印刷 | ✔差异胶印凹版印刷 | ✔柔印 | ✔辊式刮刀涂布 |
| ✔狭缝涂布 | ✔旋转涂布 | ✔气刀涂布 | ✔热熔胶涂布 |
旋转运行式涂布印刷机ROKO和实验室/中试生产涂布机VCML之间的比较
| 详情 | 旋转涂布印刷机ROKO | 试验室/中试生产涂布印刷机VCML (标准版) | VCML – Load Cell Version 试验室/中试生产涂布印刷机称重传感器版 |
| 速度范围（m/min) | 0.2至2 2至20 5到50（标准） 10到90 速度范围是通过改变变速箱来设定的 | 1至50 m/min 不需要更换变速箱 | 1至50 m/min 不需要更换变速箱 |
| 操作控制 | 传统的旋钮和开关 | 彩色触摸屏(HMI) | 彩色触摸屏(HMI) |
| 操作语言 | 多语种 | 多语种 | |
| 卷板宽度 | 可达300 mm | 可达300 mm | 可达300 mm |
| 电气控制柜 | 外部地板或墙壁安装 | 集成控制面板 | 远程落地式控制面板 |
| 涂抹器直径mm | 67.5 mm 或（100 mm用于凹印印刷) | 81 mm–100 mm用于凹版印刷 | 81 mm–100 mm用于凹版印刷 |
| 驱动 | 单交流电机 | 2 个伺服电机 | 2 个伺服电机 |
| 速度控制 | 变频器模拟设定 | 伺服控制器数字设定 | 伺服控制器数字设定 |
| 尺寸，长*宽*高，m | 2 *1* 2.3 | 2.4*1*1.8 | 2.4*1*1.8 |
| 最大卷材直径，mm | 300 | 300 | 300 |
| 最大卷材重量，kg | 25 | 60 | 60 |
| 幅材张力范围，kg | 5 – 10 | 1 – 20 | 1 – 20 |
| 张力控制 | 手动 | 手动 | 自动闭环称重传感器 |
| 开卷和倒带 | 可拆卸自锁夹头 | 悬臂自锁夹头 也可提供气动夹头 | 悬臂自锁夹头 也可提供气动夹头 |
| 开卷刹车 | 卡尺 | 气动装置 | 磁粉制动器 |
| 倒带离合器 | 气动装置 | 气动装置 | 磁粉制动器 |
| 工作噪音水平 dB @ 1m | >75 | 70 | 70 |
| 干燥机隧道长度mm | 600 | 900 | 900 |
| 喷嘴数量 | 5 | 11 | 11 |
| 最大喷嘴速度m/s | 1 | 5 | 5 |
| 喷嘴间隙mm | 1到2 | 1到2 | 1到2 |
| 进排气管直径mm | 50 | 100 | 100 |
| 加热器功率Kw | 11 | 11 | 11 |
| 气流调节 | 喷嘴间隙和阻尼器 | 喷嘴间隙和阻尼器 | 喷嘴间隙和阻尼器 |
| 蒸汽去除 | 通往涂层托盘前后的排气管 干燥机入口和出口上的排气管 | 带排气装置的封闭涂层区域 干燥机背面的集成排气管 | 带排气装置的封闭涂层区域 干燥机背面的集成排气管 |
| 涂层区域提取认证 | ATEX | ATEX & NFPA | ATEX & NFPA |
| 烘干机穿线 | 可拆卸底板允许从隧道下方穿线 | 蛤壳式，气动开口，便于穿线 | 蛤壳式，气动开口，便于穿线 |
| 烘干机隧道保温 | 无 | 12 mm 硅胶泡沫 （低热损失） | 12 mm 硅胶泡沫 （低热损失） |
| 烘干机管道 | 50 mm柔性硅胶软管 | 100 mm柔性硅胶软管 | 100 mm柔性硅胶软管 |
| 安装步骤 | 将ROKO底座放在工作台上并固定; 将干燥器定位并固定到框架上; 定位并固定电气柜和电源风扇; 将电源线连接到机柜; 连接基本单元、机柜和电源风扇之间的所有电缆; 在供应风扇和干燥器之间安装软管/管道; 连接压缩空气和水管 | 定位和调平机器; 将电源线连接至机器(整体机柜); 连接压缩空气和水管 | 定位和调平机器; 将电源线连接到机器上; 连接压缩空气和水管; 从VCML布线并连接控制电缆至控制面板 |
| 屏幕操作说明 | 无 | HMI上显示的设置说明 | HMI上显示的设置说明 |
| 远程故障诊断 | 无 | 可选 | 可选 |
技术参数
卷板宽度可达300mm
刚性铝框架长2.5m，宽1m，高1.8m
悬臂式开卷和倒带
带托盘升降机和槽的头部安装站
带有可调节的气动压区的层压机站
速度范围为1-50 m/min的伺服驱动
实验室/中试生产涂布机VCML可选配件
- 电子张力控制
- 热风干燥
- 加热层压机
- 紫外线固化
- 红外线
- 电晕处理
- 边缘引导
- ATEX涂层区
