mzr-4609 Ex防爆型微型齿轮泵涵盖了0.012 - 56毫升/分钟的流量范围。该防爆型微型齿轮泵属于高精度、低脉动的产品，可用于非润滑液体以及高压情况下的微量输送，同通过配件可以进一步提升产品性能。
ATEX 防爆认证
mzr-4609 Ex防爆型微型齿轮泵，符合欧盟指令 94/9/EEC
高剂量精度
精密度 CV < 1 % 在低量
紧凑的尺寸
mzr-4609 Ex防爆型微型齿轮泵属于微型齿轮泵产品，具有加工方便，重量轻和体积小等特点，包括防爆电机mzr-4609 Ex防爆型微型齿轮泵长度 < 295 mm
粘度范围广
mzr-4609 Ex防爆型微型齿轮泵粘度适用范围在0.3 – 5,000 mPas，可用于输送甲醇, 溶剂, 粘合剂, 油脂, 凝胶。
使用寿命长
mzr-4609 Ex防爆型微型齿轮泵适用耐磨陶瓷组件，对于特殊的应用需求，也支持产品的个性化定制。
低脉动输送, 低剪切应力
mzr-4609 Ex防爆型微型齿轮泵采用旋转式微型环形齿轮技术，输送时流量由工作部件和转速决定、与排出压力无关、更为稳定，更适合于需要稳定输送的场合。
运行原理
mzr-4609 Ex防爆型微型齿轮泵属于内啮合齿齿轮泵。两个偏心轮在旋转的时候通过摆线针轮啮合，以保证在任何时候系统都有几个密封的泵室，啮合齿的尺寸比例大致为6/7，可产生6个密封的泵室。
微环形齿轮泵的轴被连接到内部转子，由精确控制的电动马达提供动力。外部转子安装可转动的基座，并通过内部转子驱动。
随着偏心轴转子的转动，进料侧的泵室空间增加，出料侧的泵室空间减小，并且因此产生一个均相和低脉动流量，此时同时也会产生几个相同的泵室，在运转过程中，泵的输送方向是可逆的。以下是其运行原理的示意图：

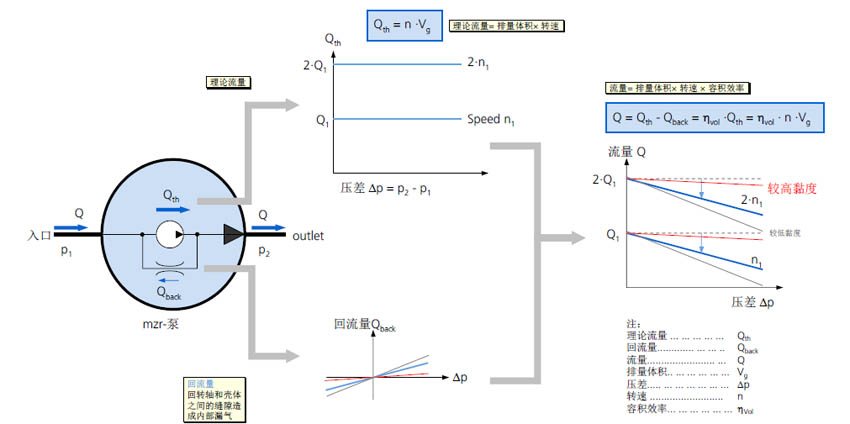

流量计算
mzr-4609 Ex防爆型微型齿轮泵采用电机控制齿轮转速，从而达到控制流量的目的，转速越高，流量越大。
更多产品信息详见：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/ex-versions/mzr-4609-ex.html
技术参数
| 环境温度范围 | 0 ... +40 °C |
| 流量 | 0.012 – 56 ml/min |
| 粘度范围 | 0.3 – 5,000 mPas |
| 精密度 CV | < 1 % |
| 转速范围 | 1 – 4700 rpm |
| 接液部分 | 不锈钢 316L (1.4404, 1.4435), 碳化钨镍基; 轴封: 石墨增强 PTFE, 316L 静密封: FPM, 可选: EPDM, FFPM |
| 电动机/马达 | 直流电机, 24 V DC, 2 A, 53 W, 编码器: 500 次每转, HEDL 5540型号 |
| 电缆长度 | 10 m |
| 重量 | 约. 2700 g |
| 防爆认证 | CE II 2G c T5 X |
| 安装地点 | 防爆区 1, 2 |
| 压差范围 | 0 – 8 bar (1 mPas); 0 – 10 bar (高于 16 mPas) |
| 最大入口压力 | 5 bar (10 bar *) |
| 工作温度范围 | -5 ... +40 °C |
| 排量 | 12 μl |
| 最小剂量 | 2 μl |
| 备注 | * 可选的流体密封模块, 应要求提供定制的解决方案 |
