剪切应力模拟器 PolyShear

产品介绍

剪切应力模拟器PolyShear----模拟液体涂料的剪切效应

在涂料应用中，涂料喷涂前需从不同口径的管道、减压器和泵中循环输送，在喷涂前可能已在管道中循环几天或1个月。在此循环输送过程中产生剪切力可能会导致涂料的降解，粘度和色彩的改变。通过剪切应力模拟器，可以判断某种涂料（例如汽车漆）是否适合在管道中输送。这种测试可用一天的测试模拟汽车漆在管道内循环几天到一个月的情况，预防投诉发生。

剪切应力示意图

德国ORONTEC公司制造的PolyShear剪切应力模拟器可模拟合理测试时间中的剪切应力。包括与工业环境相关联的涂料管道。剪切应力模拟器PolyShear仅使用确定的剪切力元件，装置体积小巧且有优秀的重复性。

剪切应力模拟器PolyShear客户

剪切应力模拟器PolyShear广泛运用在涂料，汽车油漆，以及工业喷涂线等领域，发挥出重要的作用。部分客户如下：

PolyShear剪切应力模拟器工作原理---泵跟剪切应力元件是剪切应力两个重要影响因素

油漆在喷漆车间的管道中循环时，会在管道内的各种元件流动，在剪切力的作用下发生粘度和颜色改变，从而造成喷涂时的质量问题。使用剪切应力模拟器，可以重现这过程，为质量检验，产品优化提供快速有效的方法。

☞ 泵

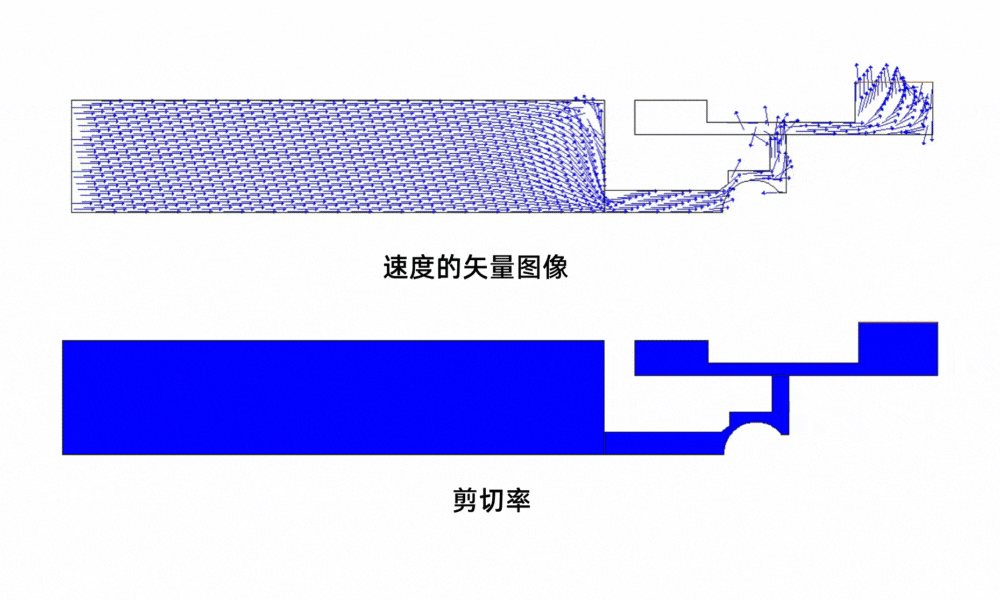

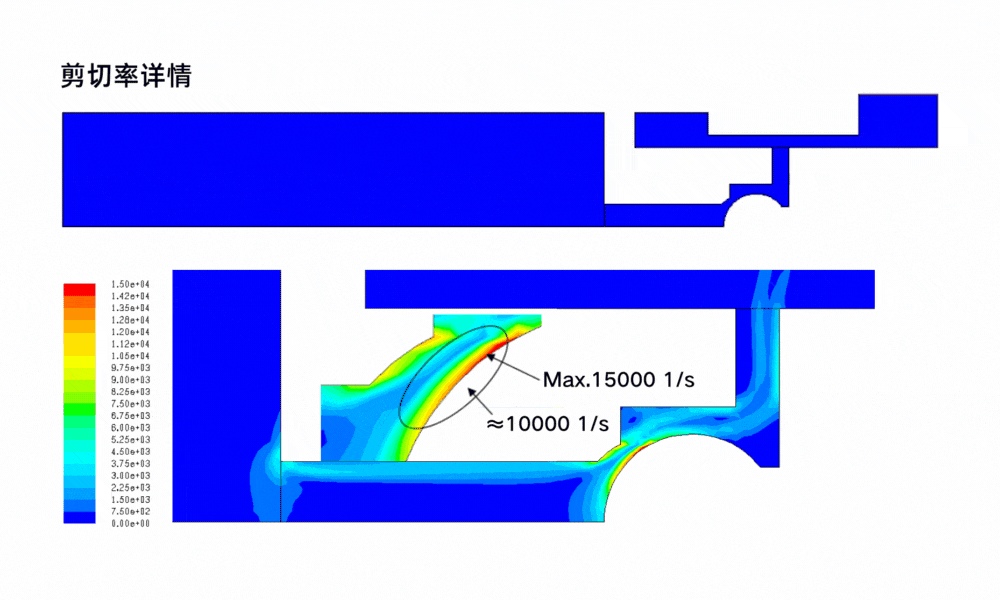

以活塞泵为例，如下图所示，剪切应力总是发生在重要部位上（直径最小的位置），剪切率可以达到15000 1/s。

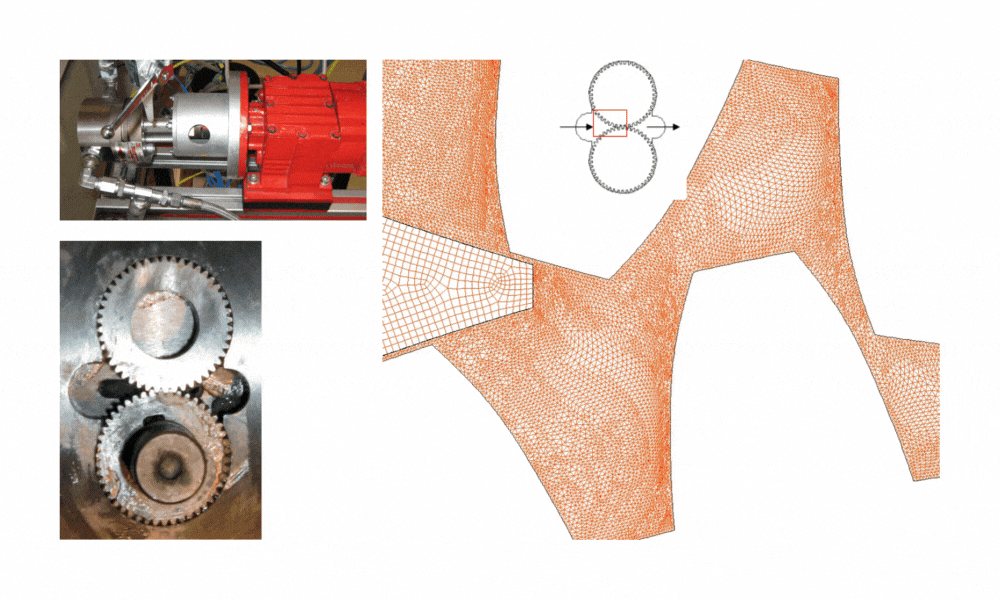

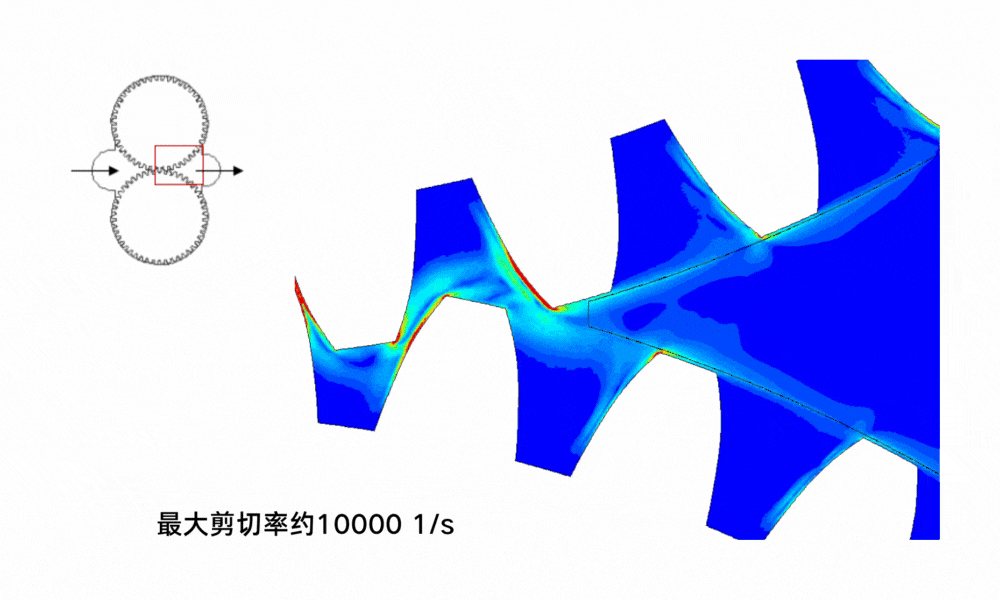

以齿轮泵为例，如下图所示，剪切应力总是发生在重要部分上（齿轮口边缘），剪切率可以达到10000 1/s。

☞ 剪切应力元件

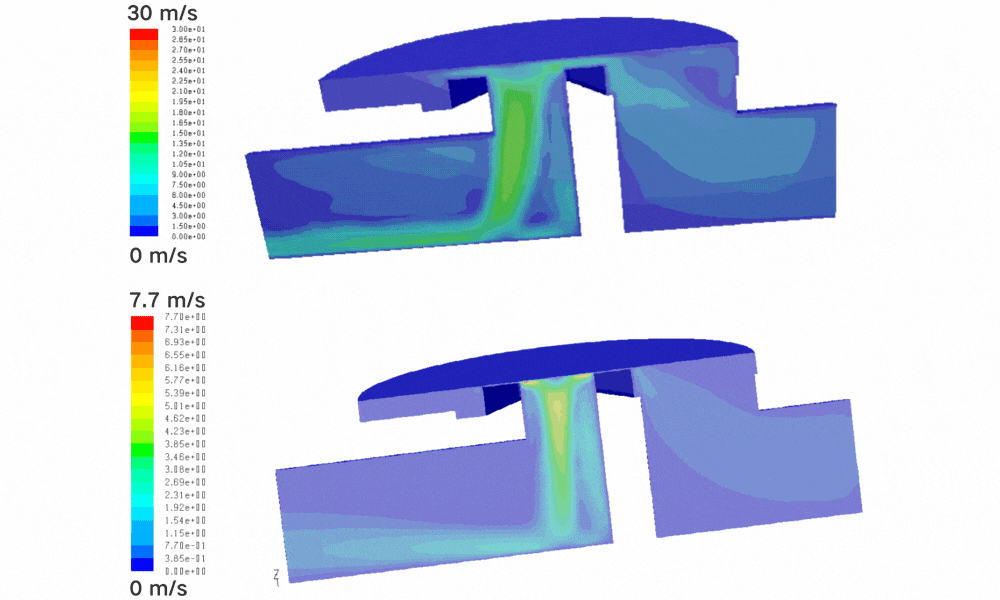

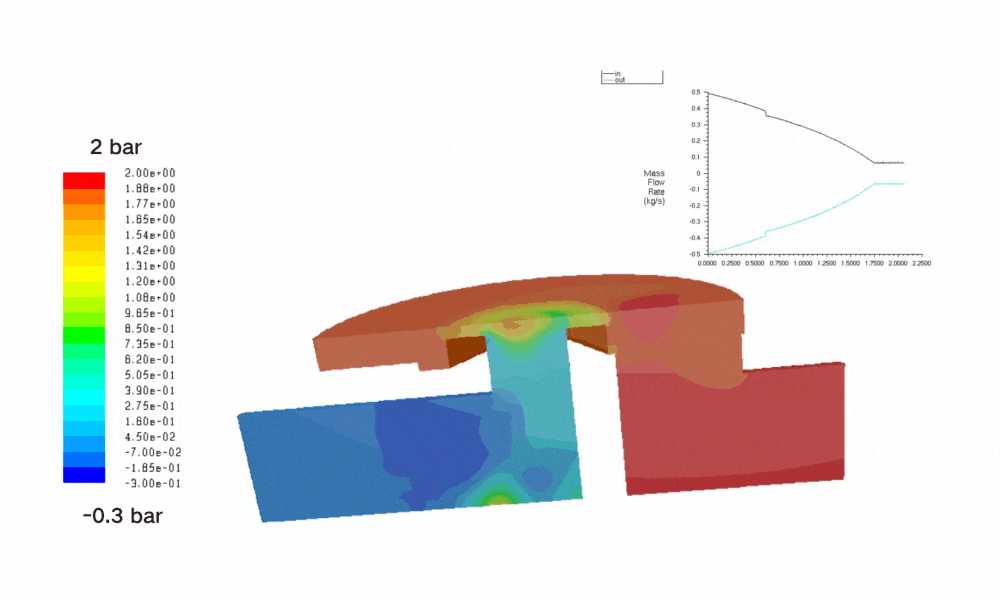

德国ORONTEC的剪切应力模拟器中有个重要的剪切应力元件，可以模拟涂料在管道中受到的压力情况，如下图左所示，关闭剪切应力元件上的膜时引起的压力变化。压力的变化会改变流量，如下图右所示，剪切应力元件上膜关闭后，流量为0.12kg/s。

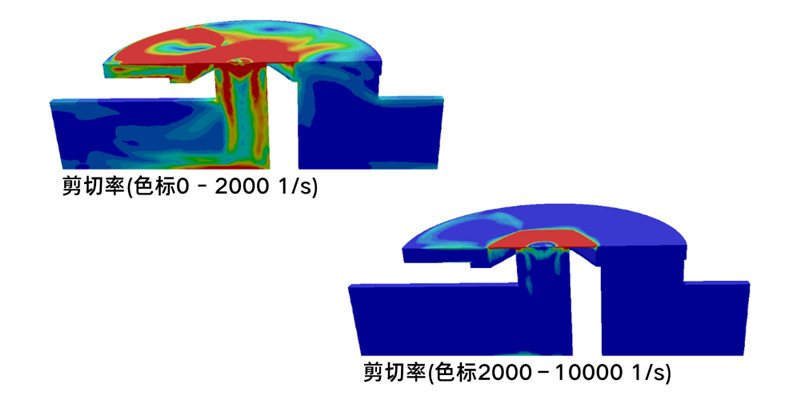

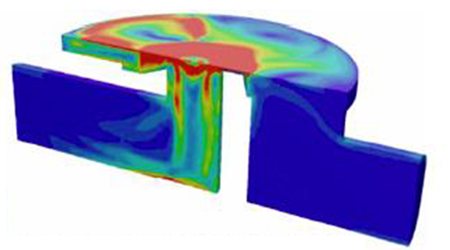

剪切应力元件也可以很好的模拟涂料在管道中受到的剪切率，如下图所示，剪切应力元件可以达到大于10000 1/s的剪切率。

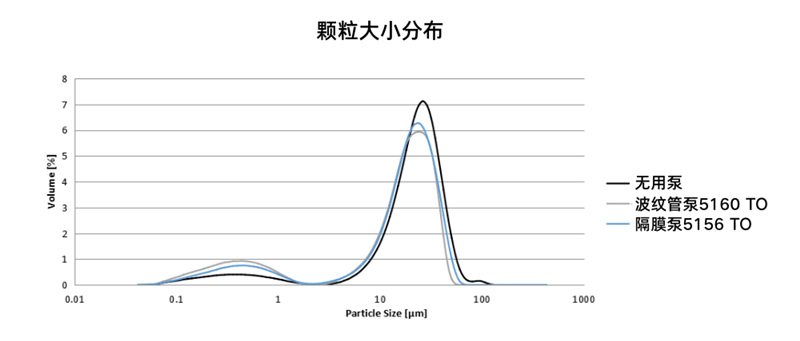

涂料的颜色会受到剪切应力的影响，尤其是效果颜料容易受到损害。如下图所示，在泵的作用下，涂料的粒径分布发生了变化，因此模拟涂料在管道中受到的剪切应力，可以对涂料进行检验。

剪切应力模拟器PolyShear的基础模块由一个小机动柜组成，只需一条6bar的压力线即可运行。喷涂材料充满小罐（1L）后，在泵的作用下通过剪切应力元件流动。其循环流动次数与涂装输送管道有良好的相关性，且相关性已被研究证明。

在测试过程中或在测试后，都可以检测样品的粘性和颜色(使用液体涂料色浆测色系统LCM)，由此可得出剪切应力与材料降解的相关性。

与此同时，在基础模块上可额外添加额外的配件，例如有自动停功能的循环次数计数器、温度传感器。此外，还有另一型号可测试5升样品，此型号可装在手推车上并可以移到如喷涂机器人等装置上。

剪切应力模拟器PolyShear特点

✔专为实验室研制，机动性强且占用空间小

✔涂料测试量仅为1L

✔高重复性与与重现性

✔与工业喷涂线有优秀的关联性(例如Automotive OEM paint shops)

✔较短的循环周期

✔模块化安装，基础模块可以通过更高级的在线测量传感器扩展

✔可实现与模拟软件相结合

✔可与LCM液体测色系统实现无缝联接

✔德国Fraunhofer IFAM, Bremen开发并获得专利

技术参数

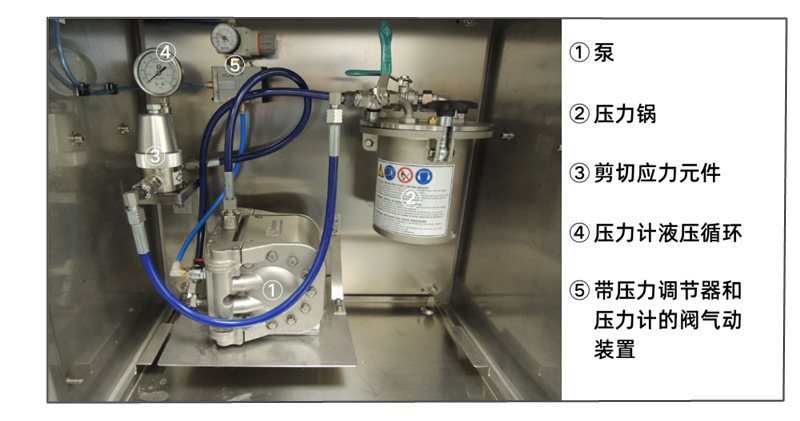

剪切应力模拟器PolyShear基础型号内部结构说明

德国ORONTEC品牌介绍

德国ORONTEC公司致力于提供测试流程的发展和涂料产品的品质技术。

在Q-Chain®的体系中，有若干可以帮助保持供应链可持续质量的系统。超过10年的行业经验在行业中遥遥先进，已在全球各行业广泛使用。

此系统由德国不莱梅的Fraunhofer IFAM研发并申请专利，ORONTEC 是此仪器的制造商与经销商。
