今天，精密的制造工艺以及行业应用中的是的工业应用趋于微型化，微量泵被应用在生物、医学、电池燃料、航天航空等应用中。mzr-6355耐腐蚀微型齿轮泵是彗诺HNPM的耐腐蚀系列微量泵产品的型号之一。该微型齿轮泵能在确保力学性能下提供大功率密度和大速度范围，使其能以尽可能小的体积完成大排量输出，并且能够高精度控制流量。
该微型齿轮泵的转子和功能性元件由陶瓷材质制成，使得该泵具有耐化学腐蚀性和耐磨性能，可用于具有腐蚀性材料的输送。
高耐腐蚀性
mzr-6355耐腐蚀微型齿轮泵耐氧化和还原介质，可用于酸性和碱性物料的输送
使用寿命长
耐磨陶瓷组件
紧凑结构, 化学惰性泵头
长 146 mm , 合金 C22, SSiC, Al2O3 和 ZrO2-陶瓷
精密电机和易于用户操作的控制
mzr-6355耐腐蚀微型齿轮泵带编码器和微控制器的动态直流伺服电机
精确的剂量
mzr-6355耐腐蚀微型齿轮泵采用旋转式微型环形齿轮技术, 没有阀门。微型齿轮泵加工方便、体积小、重量轻、且具有自吸能力强、对油液污染不敏感的特性，因此具有自吸能力好、流量均匀、与排出压力无关、更为稳定等特点。
产品运行原理
齿轮泵是液压系统中广泛采用的一种液压泵，按照结构的不同，分为外啮合齿轮泵和内啮合齿轮泵。下图是内啮合齿轮泵的运行原理示意图。

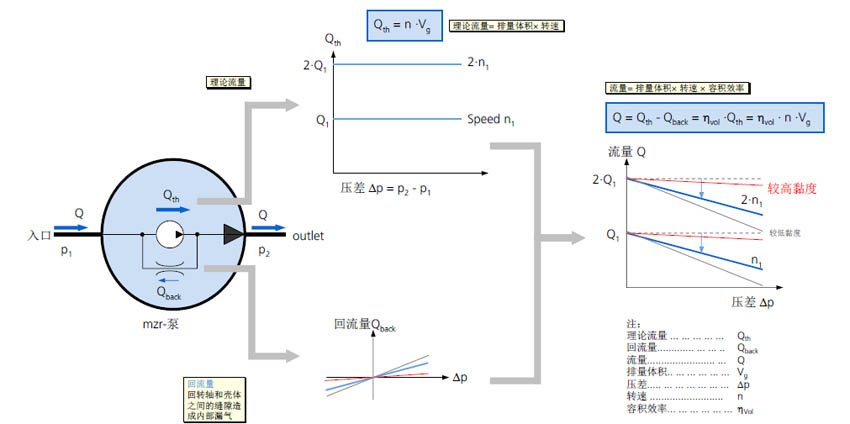

流量计算
微环形齿轮泵采用电机控制齿轮转速，从而达到控制流量的目的，转速越高，流量越大。
微型电机
齿轮泵由配备速度控制器的电子整流DC电机驱动。无刷的设计增加了使用寿命和驱动的稳定性。电机变速控制与电机轴有相同的直径，安装在电机的后方，并且由速度控制器控制。不锈钢配件和-40到+85度的宽温域使得设备也可以在室外使用，例如环境测量。微型电机短时间过载工作的能力也可以应用在其他领域，这能够提供齿轮泵的启动转矩，如测量夜晚大温差和高粘度液体等。
更多产品信息详见：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/hermetic-inert-pump-series/mzr-6355.html
技术参数
| 流量 | 0.024 – 144 ml/min |
| 粘度范围 | 0.3 – 1,000 mPas |
| 精密度 CV | < 1 % (变异系数) |
| 转速范围 | 1 – 6000 rpm |
| 流体连接 | 1/8" NPT 内螺纹, 横向 |
| 接液部分 | 泵壳合金 C22 (2.4602), 可选: 不锈钢 316L; 密封 FFKM (Kalrez® 频谱? 6375), 可选: FPM, EPDM; 轴/轴承烧结碳化硅 (SSiC); 轴承和湿润功能部分 Al2O3 陶瓷; 转子部分稳定的 ZrO2, 可选:碳化钨镍基 |
| 电动机/马达 | 直流伺服电机, 24 V DC, 44 W, 带单片机 |
| 接口 | 0–10 V, 0 (4) –20 mA, RS-232, 1 个数字输入/输出, 可选: CAN-总线 |
| 尺寸 (长x 宽 x 高) | 146 x 70 x 72 mm |
| 重量 | 约. 1650 g |
| 系统最大压力 | 80 bar (1160 psi) (入口压力 + 压差) |
| 扭矩传递 | 8-极 NdFeB(钕铁硼) 磁耦合 |
| 压差范围 | 0 – 15 bar (1 mPas), 0 – 40 bar (高于 16 mPas) |
| 工作温度范围 | -5 ... +60 °C (-20 ... +150 °C *) |
| 排量 | 24 μl |
| 最小剂量 | 15 μl |
| 备注 | *可选配保温或加热模式， 应要求提供定制的解决方案 |
