◉功率600W-2000KW;◉电压规格65V-1500VDC可选;◉可模拟太阳能电池板输出特性,模拟不同光照和温度下I-V曲线通过填充因子(Fill Factor)可模拟多种太阳能电池的输出特性,可做静态和动态MPPT测试。
产品介绍
产品概述 PRODUCT OVERVIEW

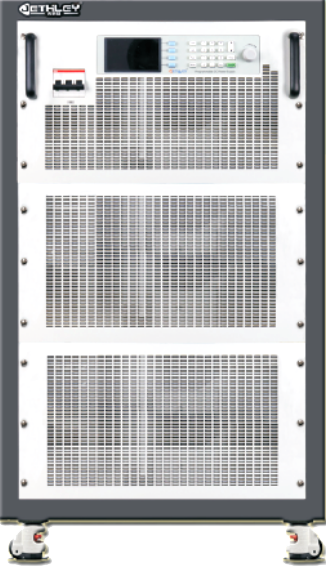

PVS1000D系列太阳能电池整列模拟器(又名太阳能电池I-V模拟器)是采用全桥移相软开关技术,ARM、DSP双CPU控制、16bit高速ADC快速准确测量,高速DSP进行PID运算,直接输出PWM,通过填充因子(Fill Factor)可模拟多种太阳能电池的输出特性,可模拟不同光照和温度下I-V曲线,模块化设计,电源输出的高精度、低纹波、电压电流动态响应速度快,且效率高达93%,符EN50530/Sandia/CGC-GF004标准;产品主要光伏逆变器研发及测试,微网系统集成。
产品特点 PRODUCT FEATURES
◉功率容量可:600W--1500kW ;
◉具有恒压、恒流、恒功率等工作模式,具有恒内阻模式,对内阻进行设定;
◉采用ARM、DSP双CPU控制,16bit高速ADC,快速准确测量,动态稳定性用Matlab仿真优化;
◉可模拟太阳能电池板输出特性,模拟不同光照和温度下I-V曲线,通过填充因子(Fill Factor)可模拟多种太阳能电池的输出特性;
◉可模拟太阳能电池板被遮罩时的I-V曲线,可测试静态和动态下的MPPT情况,MPPT工作点实时显示于上位机软件上;
◉变压器采用非晶铁芯,具有高饱和磁感应强度、高导磁率、高电感量、低损耗、体积小、重量轻、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性;
◉具有过压、过流、过温、短路保护功能;
◉电压、电流、时间设定,数字式按键输入,准确度高;
◉标配RS232/RS485/USB/LAN通讯接口及模拟量控制端口;
◉产品通过CE认证;
◉符合EN50530/Sandia/CGC-GF004标准.

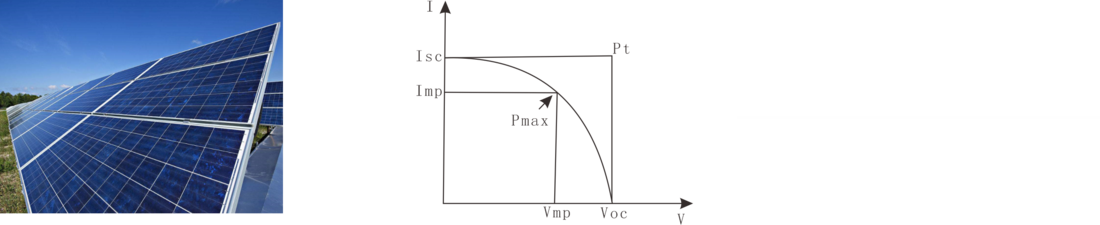

◉太阳能电池阵的输出特性与标准直流电源输出特性的不同之处在于,太阳能电池的输出曲线是圆滑的曲线,而标准电源输出曲线是矩形;确定太阳能电池输出曲线的主要参数有:Voc开路电压,Isc短路电流和Pmax峰值功率;

◉当光伏阵列输出电压比较小时,随着电压的变化,输出电流变化很小,光伏阵列类似为一个恒流源;当电压超过一定的临界值继续上升时,电流急剧下降,此时的光伏阵列类似为一个恒压源。光伏阵列的输出功率则随着输出电压的升高有一个输出功率至高点。至高功率跟踪器的作用是在温度和辐射强度都变化的环境里,通过改变光伏阵列所带的等效负载,调节光伏阵列的工作点,使光伏阵列工作在输出功率至高点;
◉太阳能电池阵的IV特性曲线和输出功率之间的关系对用户很重要,因为逆变器会在峰值功率点把大部分能量回馈给电网;随着输出功率的增加,太阳能电池阵通并联来得到更大功率。如果这些阵上的阴影的情况不同,其输出曲线的扭曲程度也会不一样,这样就需要更复杂的公式来计算输出曲线;
通过填充因子(Fill Factor)可模拟多种太阳能电池的输出特性;

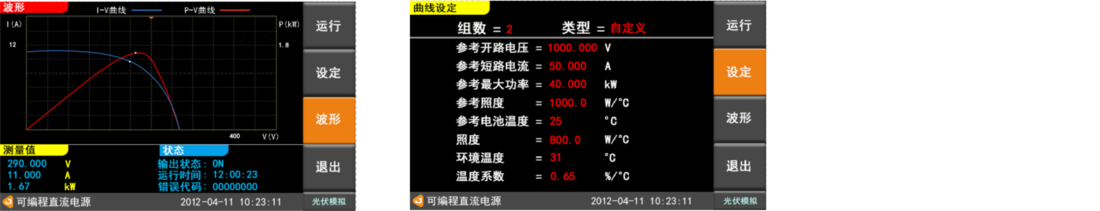

◉控制面板界面;

◉上位机控制界面;

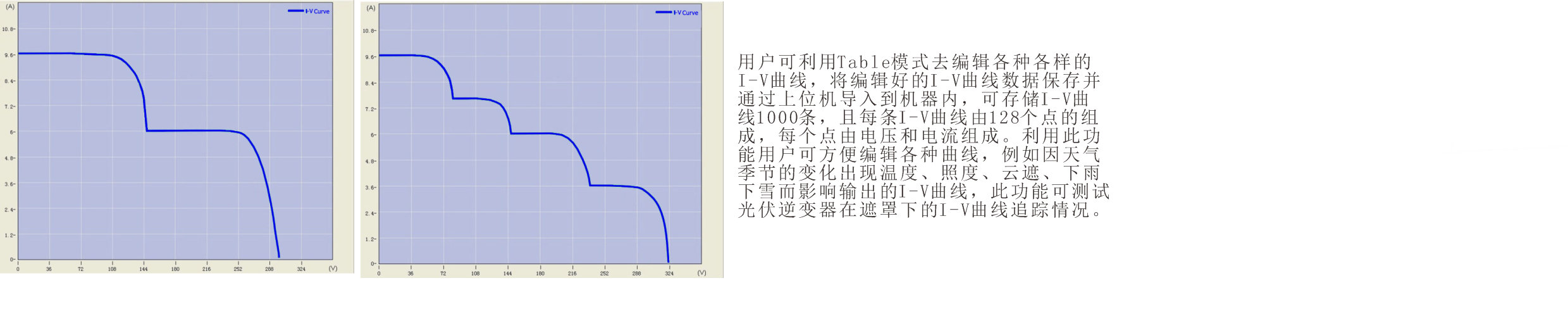

◉遮罩下I-V曲线测试;

产品应用 PRODUCT APPLICATION

产品规格 PRODUCT SPECIFICATION
| PVS1000D系列太阳能电池阵列模拟器 | |||||||||
|
型号Model
|
PVS1000D
|
PVS1003D
|
PVS1005D
|
PVS1010D
|
PVS1015D
|
PVS1020D
|
PVS1030D
|
||
|
容量Power
|
600W
|
3KW
|
5KW
|
10KW
|
15KW
|
20KW
|
30KW
|
||
|
制作方式Working
|
开关Switch PWM
|
||||||||
|
输入 INPUT
|
相数 Phase
|
1φ2W+PE 单相两线+PE
|
3φ4W+PE 三相四线+PE
|
||||||
|
电压 Voltage
|
220V±15%
|
380V±15%
|
|||||||
|
频率Frequency
|
47Hz - 63Hz
|
||||||||
|
输出OUTPUT
|
电压Voltage
|
电流 Current
|
|||||||
|
0-65VDC
|
0-12A
|
0-56A
|
-
|
-
|
-
|
-
|
-
|
||
|
0-120VDC
|
0-5A
|
0-30A
|
-
|
-
|
-
|
-
|
-
|
||
|
0-300VDC
|
-
|
0-12A
|
0-20A
|
0-40A
|
0-60A
|
0-80A
|
0-120A
|
||
|
0-600VDC
|
-
|
0-6A
|
0-10A
|
0-20A
|
0-30A
|
0-40A
|
0-60A
|
||
|
0-1000VDC
|
-
|
0-3.6A
|
0-6A
|
0-12A
|
0-18A
|
0-24A
|
0-36A
|
||
|
0-1500VDC
|
-
|
-
|
0-4A
|
0-8A
|
0-12A
|
0-16A
|
0-24A
|
||
|
LCD 显示Display
|
电压Vrms、电流Arms、功率Wattage、时间Time
|
||||||||
|
电压纹波 rms Voltage Ripple
|
0.2%FS(满量程)
|
||||||||
|
电流纹波 rms Current Ripple
|
0.3%FS(满量程)
|
||||||||
|
稳压精度(Voltage Regulation)
|
≤±0.3%FS(FS Resistor Load)
|
||||||||
|
稳流精度(Current Regulation)
|
≤±0.5%FS(FS Resistor Load)
|
||||||||
|
电源调整率 Load Regulation
|
±0.1%FS
|
||||||||
|
负载调整率 Load Regulation
|
±≤0.1%FS
|
||||||||
|
时间精度(Time)
|
Setting 0.1sec+0.1%
|
||||||||
|
电压解析度V Resolution
|
Vo <100 :0.001V Vo <1000 :0.01V Vo≥1000V:1V
|
||||||||
|
电流解析度C Resolution
|
输出Io<10A: 分辨率 0.001A ; 输出 100A > Io ≥ 10A: 分辨率 0.01A ;输出 1000A > Io ≥ 100A: 分辨率 0.1A ; 输出 Io ≥ 1000A: 分辨率 1A 。 | ||||||||
|
设 定 项 目
|
电压调节 CV
|
0%-100%额定电压可调
|
|||||||
|
电流调节 CC
|
0%-100%额定电流可调
|
||||||||
|
功率调节 CP
|
0%-100%额定功率可调
|
||||||||
|
设 定
精确度 |
电压Voltage
|
±0.1%FS
|
|||||||
|
电流Current
|
±0.1%FS
|
||||||||
|
功率Wattage
|
±0.1%FS
|
||||||||
|
测 量
精确度 |
电压Voltage
|
±0.2%FS±2dgt
|
|||||||
|
电流Current
|
±0.3%FS±2dgt
|
||||||||
|
功率 Wattage
|
±0.5%FS±2dgt
|
||||||||
|
存储组数Memory
|
共9组,每组可记忆电压、频率值,可方便调用
|
||||||||
| 可编程组数 Programmable | 共 100 组,每组可运行电压、电流、上升时间、运行时间 | ||||||||
|
SAS模式 SAS Model
|
可模拟不同的太阳能电池板I-V曲线:
1、模拟薄膜光伏电池曲线; 2、模拟标准晶体硅光伏电池曲线; 3、模拟高效晶体硅光伏电池曲线; 4、自定义光伏电池曲线; 具体功能见上位机软件说明通过用户自定义设定 |
||||||||
|
通讯接口 Interface
|
RS232C【IEEE488.2(GPIB)可选】
|
||||||||
|
电磁兼容 EMC
|
输入 EMI 滤波器
|
||||||||
|
限流设定I-LIM Set
|
O-Max Current(超过电流设定值电源保护,停止输出)
|
||||||||
|
限压设定V-LIM Set
|
O-Max Voltage(超过电压设定值电源保护,停止输出)
|
||||||||
|
保护Protection
|
过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit
|
||||||||
|
冷却方式 Cooling
|
风扇强制冷却
|
||||||||
|
重量 Weight(Kg)
|
10
|
12
|
12 |
15
|
55
|
60
|
70
|
||
|
体积W×H×D(mm)
|
483×89×500
|
483×265×600
|
483×399×600
|
||||||
|
运行环境Environment
|
0~45℃(室外-20℃-50℃需定制) 10-90%RH | ||||||||
| PVS1000D系列太阳能电池阵列模拟器 | ||||||||
| 型号Model | PVS1060D | PVS1100D | PVS1150D | PVS1300D | PVS1630D | PVS11000D | PVS11500D | |
| 容量Power | 60KW | 100KW | 150KW | 300KW | 630KW | 1MW | 1.5MW | |
| 制作方式Working | 开关 Switch PWM | |||||||
| 输入 INPUT | 相数 Phase | 3φ4W+PE 三相四线+PE | ||||||
| 电压 Voltage | 380V±15% | |||||||
| 频率Frequency | 47Hz - 63Hz | |||||||
| 输出OUTPUT | 电压Voltage | 电流 Current | ||||||
| 0-600VDC | 0-120A | 0-200A | - | - | - | - | - | |
| 0-1000VDC | 0-72A | 0-120A | 0-180A | 0-360A | 0-760A | 0-1200A | 0-1800A | |
| 0-1500VDC | 0-48A | 0-80A | 0-120A | 0-240A | 0-504A | 0-800A | 0-1200A | |
| LCD 显示Display | 电压Vrms、电流Arms、功率Wattage、时间Time | |||||||
| 电压纹波 rms Voltage Ripple | 0.2%FS(满量程) | |||||||
| 电流纹波 rms Current Ripple | 0.3%FS(满量程) | |||||||
| 稳压精度(Voltage Regulation) | ≤±0.3%FS(FS Resistor Load) | |||||||
| 稳流精度(Current Regulation) | ≤±0.5%FS(FS Resistor Load) | |||||||
| 电源调整率 Load Regulation | ±0.1%FS | |||||||
| 负载调整率 Load Regulation | ±≤0.1%FS | |||||||
| 时间精度Time | Setting 0.1sec+0.1% | |||||||
|
电压解析度V Resolution
|
Vo <1000 :0.1V Vo≥1000V:1V
|
|||||||
|
电流解析度C Resolution
|
输出Io<10A: 分辨率 0.001A ; 输出 100A > Io ≥ 10A: 分辨率 0.01A ;输出 1000A > Io ≥ 100A: 分辨率 0.1A ; 输出 Io ≥ 1000A: 分辨率 1A | |||||||
|
设 定 项 目
|
电压调节 CV
|
0%-100%额定电压可调
|
||||||
|
电流调节 CC
|
0%-100%额定电流可调
|
|||||||
|
功率调节 CP
|
0%-100%额定功率可调
|
|||||||
|
设 定
精确度 |
电压Voltage
|
±0.1%FS
|
||||||
|
电流Current
|
±0.1%FS
|
|||||||
|
功率Wattage
|
±0.1%FS
|
|||||||
|
测 量
精确度 |
电压Voltage
|
±0.2%FS±2dgt
|
||||||
|
电流Current
|
±0.3%FS±2dgt
|
|||||||
|
功率 Wattage
|
±0.5%FS±2dgt
|
|||||||
|
存储组数Memory
|
共9组,每组可记忆电压、频率值,可方便调用
|
|||||||
| 可编程组数 Programmable | 共 100 组,每组可运行电压、电流、上升时间、运行时间 | |||||||
|
SAS模式 SAS Model
|
可模拟不同的太阳能电池板I-V曲线:
1、模拟薄膜光伏电池曲线; 2、模拟标准晶体硅光伏电池曲线; 3、模拟高效晶体硅光伏电池曲线; 4、自定义光伏电池曲线; 具体功能见上位机软件说明通过用户自定义设定 |
|||||||
|
通讯接口 Interface
|
RS232C【IEEE488.2(GPIB)可选】
|
|||||||
|
电磁兼容 EMC
|
输入 EMI 滤波器
|
|||||||
|
限流设定I-LIM Set
|
O-Max Current(超过电流设定值电源保护,停止输出)
|
|||||||
|
限压设定V-LIM Set
|
O-Max Voltage(超过电压设定值电源保护,停止输出)
|
|||||||
|
保护Protection
|
过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit
|
|||||||
|
冷却方式 Cooling
|
风扇强制冷却
|
|||||||
|
重量 Weight(Kg)
|
200
|
400
|
800 |
1200
|
2000
|
4000 | 6000 | |
|
体积W×H×D(mm)
|
550×980×700
|
800×1800×800
|
1100×1800×850 | 1800×2000×850 |
1800×2000×1650
|
3600×2000×1650
|
4800×2000×1650
|
|
|
运行环境Environment
|
-10~45℃(室外-20℃-50℃需定制) 10-90%RH | |||||||
❓ 常见问答 3 查看更多 →
问:蓄电池模拟器为什么能替代普通电池?
答: 在电池供电设备的开发中,纯电池研究工程师必须事先将许多电池调整为各种电气状态,这需要大量时间。事实上,我们利用蓄电池模拟器从而缩短电池预热时间,不仅可以有效减少测试设置时间还可以创建安全的测试环境,减少不必要的操作,使得操作流程更加简单化。与使用真实电池进行的测试相比,模拟器可以提供可重复的测试结果,现在更多的人愿意选择蓄电池模拟器代替传统的电池。

一、更安全的测试
与新型锂离子电池不同,该电池具有更高的节能性能。在正常工作条件下(如温度、充电速率和放电速率),电池可以安全使用。但是,考试过程中可能会出现意想不到的情况。在设计阶段检测到的设备可能无法正常工作,导致电池过度充电或放电。更糟糕的是,被检测仪器可能会丢失或处于意外状态,由于电池电流消耗过大,可能会导致火灾、爆炸、化学品泄漏等。
相反,模拟器是比真正的电池更安全的选择。电池模拟器包括电子保护电路,如过压和漏电保护,在出现问题时可以停止。通过从测试中取出实际电池,测试仪的故障不会造成任何与电池相关的风险。

二、可重复性
继续使用电池会掩盖测试结果并缩短电池寿命。手动将电池调整到所需的充电状态使得难以确保准确的充电状态。一般电池放电后充电,其耐用性取决于充电状态。这会导致额外的电池回收和加速电池老化。电池性能随时间而变化,研发工程师无法保证旧电池可以充电到理想的充电状态。因此,使用过时的组件进行测试可能会导致结果不准确。
与实际电池测试相比,模拟器可以获得更准确和可重复的测试结果。消除与电池老化相关的不确定性并确定电池充电状态。
总之,电池模拟器可以减少测试设置时间并创建更安全的测试环境,与真实电池测试相比,模拟器可以提供迭代测试结果,加快测试结果,提高安全性,提供更准确的测试结果。
问:为什么新能源行业更重视电池模拟器?
答: 为什么新能源汽车更需要电池模拟器?随着电池制造行业的扩大,电池测试越来越受到重视,电池模拟器比使用真实电池模拟电池性能具有更大的优势。首先,电池模拟器可以有效缩短新能源汽车测试时间,并可以重复测试,提供测试结果,营造安全的测试环境。此外,通过电池温度测试和老化测试可以减少准备时间,避免操作失误和结果不符。

一、电池模拟器介绍
电池模拟器主要用于新能源汽车测试,以此代替动力电池。回馈电网是指应用先进的IGBT仪表和PWM相位控制算法,可以提高逆变器的减速制动能力,也可以将制动时产生的电机能量传递到逆变器中并进入电网。在变频器有效制动的情况下,可提取95%以上的再生能量。
二、电池模拟器有什么优势?
在电池供电设备的开发中,研究工程师必须提前将大量电池调整到荷电状态。事实上,我们可以充分利用电池模拟器来避免如此长的电池准备时间。让我们来看看使用电池模拟器的好处。
1、更安全的测试
电池,尤其是新型锂离子电池,具有更高的节能性能。在正常工作条件下(如温度、充电速度和放电速度),电池可以安全使用。但是,在测试过程中可能会出现一些意想不到的情况。在设计阶段,检测到的设备可能无法正常工作,导致电池过度充电或放电。更糟糕的是,被发现的仪器可能会发生故障或陷入意外状态,这会从电池中吸收过多的电流,从而导致火灾、爆炸、化学品泄漏等。
相反,模拟器是比电池更安全的选择。电池模拟器包含过压和漏电保护等电子保护电路,测试过程中如果出现问题可以中断。从测试中取出电池,测试仪的故障也不会造成电池相关的危害。
2、重复度效果好
电池的持续循环会导致测试结果不一致并缩短电池寿命。当手动将电池设置为所需的充电状态时,很难确保准确的充电状态。一般来说,当电池完全放电和充满电时,耐久性取决于充电状态。这导致电池的额外回收并加速电池老化。电池性能随时间变化,研发工程师无法保证旧电池能达到理想的充电状态。因此,使用老化元件进行测试可能会导致结果不准确。
与使用真实电池进行测试相比,模拟器可以获得更一致和可重复的测试结果。它消除了与电池老化相关的不确定性,并允许确定电池充电状态。
问:太阳能电池阵列模拟器如何有效测试逆变器?
答: 为了从太阳能电池板或阵列提供最大功率,独立逆变器和并网逆变器使用复杂的策略来找到给定条件下的最大功率点或MPP,他们通过改变太阳能电池板或阵列上的负载来做到这一点,直到它在电池板或阵列的IV曲线上找到将提供最大功率的点,然后逆变器将此直流电转换为交流电,然后在本地使用或馈入电网。
确定逆变器完成这项任务的程度非常重要。项目的可行性可能取决于逆变器是否如制造商或分销商所说的那样高效。即使是几个百分点的差异也可能导致项目不经济,最坏的情况可能会导致诉讼。
为了有效测试光伏逆变器的效率,您需要一个太阳能电池阵列模拟器,它既能准确模拟太阳能电池板或阵列的输出,又能提供特定应用所需的输出功率。使用实际的太阳能电池板或阵列是不切实际的,因为将它们的输出控制到模拟所有条件所需的程度是不可行的。
太阳能电池阵列模拟器如何有效测试逆变器?
为了模拟太阳能电池板或阵列,逆变器设计人员和制造商使用现代数字控制电源。当与复杂的控制软件结合使用时,这些系统可以模拟高达 1 MW 的太阳能电池板阵列。
准确模拟太阳能电池阵列以测试逆变器可能是一个相当大的挑战。如前所述,逆变器不断改变其输出阻抗,寻找最大功率点。模拟器必须像太阳能电池阵列一样响应这些负载变化。模拟器不仅必须保持其功率输出,还必须跟踪所模拟的太阳能电池板或阵列的 IV 曲线。
更复杂的是,许多太阳能逆变器在其连接到光伏阵列的直流输入上产生交流纹波。对于单相逆变器,此纹波的频率是线路频率的两倍(美国型号为 120 Hz)。通常,您需要电源来抑制这种纹波,但太阳能电池阵列模拟器的电源不能抑制它。
越来越多的逆变器(以及几乎所有微型逆变器)准确测量纹波电压和电流的幅度和相位,以快速确定阵列的 MPP。与传统的抖动技术(也称为扰动观察)相比,这种方法允许逆变器以更高的速度确定 MPP。在多云条件下,更快地跟踪 MPP 会导致更高的整体效率,在这种情况下,辐照度不断变化。由于最终用户对其太阳能装置的整体效率非常敏感,因此所有太阳能逆变器很可能很快就会使用这种方法。
现代太阳能电池阵列模拟器的另一个要求是灵活性。市场上有许多不同类型的太阳能电池板和太阳能电池板,每种都有自己的特点。现代太阳能电池阵列模拟器必须是可编程的,以允许他们确定逆变器设计将如何与所有这些不同类型的太阳能电池阵列配合使用。
最后,太阳能电池阵列模拟器需要测量和记录逆变器的交流输出,并将该数据与直流电源输入相关联。这关闭了测试回路,并允许您确定逆变器设计的实际效率。
保持曲线
为了执行准确的测试,太阳能电池阵列模拟器的输出必须忠实地遵循太阳能电池阵列或太阳能电池板的 IV 曲线。也就是说,它必须像太阳能电池阵列一样响应被测逆变器施加的不断变化的负载条件。为了评估模拟器的性能,您需要考虑三个参数:输出噪声电流、输出电压和电流之间的相位误差以及 MPP 跟踪精度。
过大的输出噪声电流会使逆变器很难甚至不可能找到最大功率点,这将导致测试问题。
由于噪声水平而导致的无法操作点是逆变器本身的功能。任何 PV 模拟器产生的噪声主要由其内部电源开关噪声及其相关谐波组成。由于逆变器和光伏模拟器都有控制回路,因此可能存在交互作用。从逆变器设计的角度来看,逆变器设计工程师正在努力设计一款具有成本效益的高性能逆变器。由于实际的太阳能电池板不会产生任何噪音,因此工程师不太可能增加过滤和相关成本。噪音水平真的很关键;70ma 与 700ma 当然是一个数量级,可能对某些逆变器至关重要,而对其他逆变器则不是那么重要。然而,我们已经看到逆变器设计正在减少现有电路以支持降低成本的趋势。
在现实世界中,太阳能电池板或阵列的输出电压和输出电流之间基本上存在零相位差,即使逆变器使用 MPP 跟踪策略来非常快速地改变负载。因此,为了准确模拟太阳能电池板或阵列,即使负载变化如此之快,模拟器的相位误差也必须小于 15 度。许多模拟器无法做到这一点,因此它们不适合测试那些使用高扫描频率的逆变器。
在极端情况下,当输出电压和输出电流之间的相位误差接近 +/- 90 度时,被测逆变器实际上会开始以错误的方向寻找 MPP 并变得不稳定。对于显着的相位误差,即使逆变器稳定,它也会锁定到不是 MPP 的曲线位置。误差量与相位误差成正比。我们已经在使用快速 MPP 跟踪算法的微型逆变器和住宅逆变器上观察到这种行为。
另一个重要规格是最大功率点动态跟踪精度。这是衡量模拟器在动态条件下偏离编程 IV 曲线的程度的指标,在这种情况下,许多因素都会导致这种不准确。

图 yy(上图)显示了目前市场上两种模拟器的动态 MPP 跟踪精度的比较。该测试使用16Hz的测试频率来模拟逆变器的负载效果。红线显示模拟器的理想响应,而蓝线显示实际响应。如您所见,两个模拟器之间存在相当大的差异,并且随着抖动频率的增加,差异甚至更大。
