答：　　三相交流电路

　　三相电路是产品三相交流电源传输电的电路，世界上电力系统几乎都使用三相制，因为三相电路在传输功率方面比单相电路更经济，而且三相交流电比单相交流发电机效率更高。我们在生活中也是对三相交流电源接触更多，也了解更多。

　　三相交流电源工作原理

　　每个三相电源都有一个相位电压超前或滞后，称为相序。如果相是a相电压在b相电压之前，那么b相电压在c相电压之前。这个序列称为相位序列 a - b - c 若c - b - a 称为负序。 (也称为逆序)三相电机由正序电压驱动时，电机将正向旋转。并且当从负序电压驱动时，电机会反转。因此，在使用三相电源时，必须考虑相序。但是很多需要前后旋转的制造厂可以通过改变相序来控制三相电机的旋转。

　　连接方式

　　通常有两种方法：一种是星形连接(Y形)，另一种是三角形连接(△形)。

　　来自三个电源(A、B 和 C)的三根导线称为端子导体。连接电缆的两根电线之间的电压称为电压，两个连接图 线电压和相电压的相图如图2和图3所示，线电压与相电压的关系如表所示。

　　在星形连接中，线间电压是相电压根的三倍。与三个相电压各超前 30° 相比，三个线间电压之间的相位差保持 120°，星形连接有一个公共点(图中的点 n)，称为中性点。当连接成三角形时，线电压等于相电压，三个电源组成一个电路，只有三相电源对称且连接正确，这时才能确保没有循环电流。

　　三相交流电源电路的计算方法

　　对称计算

　　三相电源是对称的，三相负载和三相端线是对称的，如果三条连接线的对称也就意味着三条传输线的阻抗是一样的。对称三相电源和三相负载可以星形或三角形连接。这是因为等效星形总是可以通过将三角形星形转换为 Y-Y 连接的对称三相电路来转换(图 4)。

　　使用节点电压法可用于计算图4中NN=0的值。因此，在计算对称三相电路中的单相电压和电流时，可以直接使用对称性记录其他相的电压和电压。 IB中的中性线电流是指Y-Y接对称三相电路中中性线的零电压，因此中性线的有无不影响对称三相电路。这种三相三线制可以提供与单个三相系统相同的功率，但在三相系统中，线损仅为三个单相系统的一半。因为后一种系统需要六条传输线。

　　不对称计算

　　如果三相电源线、三相负载、三相电源线任意一个不对称，则为不对称三相电路。一般来说，三相负载基本上是不对称的。典型的非对称电路分为三种类型： 三相四线电路，三相电路为非对称负载连接供电;用于供电的三相三线系统与非对称三角洲连接的示意图;三相三线电路馈电不平衡星形接法。如果忽略输电线路负载，第一路的相电压仍然是对称的，因此可以从三个单相电路计算(见星形连接);对于第二个电路，负载相电压也是对称的，所以可以先计算负载电流，再计算电路电流(见三角形接法);对于第三路，需要移动负载的中性点，根据从中性点接收到的电压(见中性点)计算三相负载的电压和电流。

答：　　主回路、电源回路、IM驱动及保护电路、冷却风扇是构成变频电源的重要几部分，变频电源的结构并不是单一的，通常形式是单元化或模块化，变频电源经常会因为使用环境的方法或逻辑设置不正确导致出问题，为了避免这种情况的出现，我们需要了解具体有哪些操作导致无法获得预期的效果?

　　1、主模式解析错误

　　基本电路通常由三相或单相整流桥、平滑电容器、波电容器组成，IPM的环境温度需要考虑到位，同时我们也要减少脉动电流，通过完善功率因数交流或者直流电抗器，从而达到延长电容器的寿命的效果。

　　在保护电子电容器的过程中电解电容器的保护通常根据易于测量的静电容量来定义。如果小于估计标准值的80%，并且绝绿阻抗小于 5m Ω，这时需要考虑更换电容。

　　2、control控制故障分析

　　控制模式影响交流资源，是电源的一部分。 IPM 板上有一个平滑电容和一个缓冲电容。其原理同上，但这里的电容可以通过不受主电路负载影响的脉动电流。因此，寿命主要取决于温度和连接时间。因为电容是焊接在电路板上的，电容的退化可以通过测量静电容量来评估，电容的生命周期通常根据环境温度和使用时间来解决。

　　电源板为控制电路、IPM 驱动器、表面控制芯片和风扇提供电源。风机通常以直流电压从主电路输出，可通过断路器获得。因此，电源短路不仅会损坏电路中的整流电路，还会影响电源的其他部分。例如，电源稳压器与公共地之间的短路连接会因操作不当而导致电源上的电源损坏。风扇短路，导致其他电源关闭。通过观察通常更容易找到电源电路。

　　逻辑控制板是集成了CPU、Mu、RAM、Eeepromi等大型集成电路的可变电源封装。它具有高可靠性和低故障概率。但是，在某些情况下，由于它们的断开，所有控制端子同时闭合，从而导致变频源EPROM发生故障。这只能通过恢复 epromi 来实现。

　　IPM 板包括驱动器和缓冲器方案，以及相同的过压和故障保护方案。从逻辑控制器接收到的 PM 信号可以通过光连接输入到 IPM 模块中，因此即使检测速度很高，也应该测量 IPM 模块中的光通信。

　　3、冷却系统

　　冷却系统主要由散热器和冷却风扇组成。尤其是风扇的寿命短，越接近使用寿命时，风扇转动后到关闭时会产生振动，噪音会很大。 IPM 过热门在电网频率改变时出现。冷却风扇的使用寿命约为 10000 到 35000 小时。

　　如果可变电源连续工作，需要2-3年更换风扇或轴承。为了更好的延长风扇的使用寿命，产品中有些风扇只在电流互感器运行时工作，在电流互感器开启时不工作。

　　4、外部电磁感应干扰

　　如果干扰源在振荡电源后一周内，会通过辐射或电源线进入变频电源，误触发控制电路，中断或停止运行，损坏变频电源在严重的情况下。降低噪声干扰的具体方法是改变所有继电器周围的频率电源，接触器控制电路和负载保护脉冲电压的吸收器，如RC波吸收器。连接不能超过20cm;尽量减少控制电路的布线距离，并与主电路分开;变频电源控制电路布线电路的绞距必须大于15mm，主电路必须在10cm以上;将变频电源改为远离电机(100m以上)，可以增加导体截面积，保证线路电压降低2%以内，也可以调节变频电源输出电抗器，以减少由长导体产生的分布式电容器充电电流补偿。交流接地系统必须按要求接地，并在专用连接处可靠接地。不能与电焊、动态接地结合使用;在变频电源的输入端安装无线电噪声调制器，降低输入高次谐波电平，从而降低电源线噪声对电子设备的影响;同时，在转换器的输出端安装了不可读的无线电噪声，以降低输出线路的线路噪声。

　　5、安装环境

　　变频电源是一种电子仪器，对安装环境有严格的要求。详细的安装环境要求在其规格书中列出。如果不能满足这些要求，在特殊情况下应尽可能采取适当的抑制措施：振动是电子仪器机械损坏的主要原因，有较大冲击时应采取橡胶等措施。湿气、腐蚀性气体和灰尘会导致电子仪器腐蚀、接触不良、绝缘降低和短路。作为预防措施，防止面板防腐粉尘，采用封闭式结构;温度是影响电子器件特别是半导体器件寿命和可靠性的重要因素。根据设备的环保要求，必须安装空调或避免阳光直射。

　　此外，应定期检查各种电源的空气过滤器和风扇。为了防止微处理器因低温而无法正常工作，在高温的特殊情况下，需要采取必要的措施，例如安装空气加热器。

　　6、电源异常

　　供电安排一般分为无相、低压、停电三种，有时同一电力系统会发生雪灾和雷击，有时是由于接地故障和相间短路。雷声的敲击声因地而异，因季节而异，除电压波动外，部分电网或自发电机组也可能出现频率波动，有时频率波动可能会在短时间内反复出现，而且对变频电源提出了相应的要求，以满足保证设备的正常运行。

　　当附近有直接启动的电机、感应炉等设备时，为防止这些设备在降压时受到撞击，应将电源与变流器电源分开，以减少相互干扰。

　　A对于瞬间停电后仍能继续运行的设备，除了选择价格适中的变频源外，还必须提前考虑降低电机负载转速的比例。当变频电源和外部控制电路采用瞬时断路补偿方式响应压力损失时，采用测速电机防止加速时电流过大。

　　B对于需要连续工作的设备，不停电电源自动切换设备必须加装在变频电源上。作为二极管输入单相控制电源的单相逆变器，虽然可以在无相模式下继续工作，但整流部分电流过大，电容脉冲电流过高，如果长期运行会对变流器电源的寿命和可靠性产生不良影响，应尽快检查和处理。

　　7、雷击和感应雷电

　　雷电或感应冲击产生的冲击电压有时会损坏电流互感器。当在电力系统的一侧设置真空断路器时，短路具有高脉冲电压。为了避免冲击电压造成的过电压损坏，通常需要在电源输入端调整吸收器件，例如压敏电阻。真空断路器加RC浪涌吸收器，如果变压器一侧有真空断路器，应按照控制时序，保证真空断路器在启动前切断变频器的电源。

答：交流变频电源在出厂前虽然已经做过基础调试，但客户现场的用电环境、负载类型、接线方式都不一样，到货后还是需要做一次现场调试才能稳定运行。很多用户拿到设备后直接通电使用，结果出现输出不稳、保护报警甚至烧坏负载的情况，问题大多出在调试环节没做对。

下面结合吉事励多年的电源调试经验，把交流变频电源的正确调试步骤梳理一遍。

一、调试前的准备工作

调试前先把这几件事确认好，能避免 80% 的低级问题。

1. 检查接线是否牢固 输入电源线、输出线、接地线都要拧紧，端子不能有松动。尤其是大功率机型，接线松动会导致接触电阻过大，运行时发热甚至打火。接地线必须可靠接地，不能悬空。

2. 确认输入电压符合要求 用万用表测量现场输入电压，看是否在设备允许的范围内（通常是 380V±10% 或 220V±10%）。电压过高或过低都会影响调试结果，甚至触发保护。

3. 负载先断开 调试阶段先不要接实际负载，空载调试通过后再接负载。这样可以区分是电源本身的问题还是负载的问题。

4. 阅读说明书 不同品牌的变频电源操作界面和参数设置不一样，调试前花几分钟看一下说明书的参数定义，比瞎摸强得多。

二、正确的调试步骤

第一步：空载通电，检查显示

接通输入电源，开机后观察面板显示是否正常：

• 电压、电流、频率显示是否归零或显示正常值
• 有没有故障报警代码
• 风扇是否正常运转

如果开机就报警，先查输入电压和接线，不要强行复位运行。

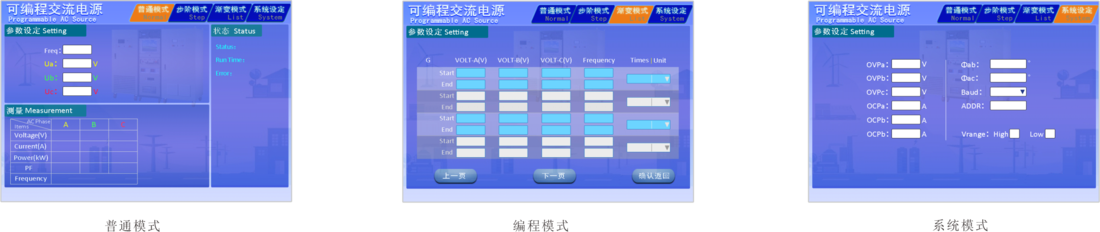

第二步：设置输出参数

根据负载需求设置输出电压和频率：

• 常规测试：输出 220V/50Hz 或 380V/50Hz
• 出口产品测试：可能需要 110V/60Hz、240V/50Hz 等
• 电压调节范围一般是 0-300V（单相）或 0-520V（三相），频率 40-400Hz 可调

设置时先把电压调到最低，再逐步升高，不要一上来就拉满。

第三步：测量输出是否准确

用万用表或功率计测量电源实际输出值，和面板显示做对比：

• 电压误差应在 ±1% 以内
• 频率误差应在 ±0.1% 以内
• 波形应为纯正弦波，失真度小于 2%

如果显示值和实测值偏差大，需要进入校准模式做电压、电流校准。吉事励的变频电源出厂前都经过校准，一般不会有大偏差，如果有可以联系厂家指导校准。

第四步：接负载测试

空载没问题后，再接上实际负载：

• 先接轻载（额定功率的 20%-30%），运行 5 分钟观察
• 再加到半载，运行 10 分钟
• 最后加到满载，运行 30 分钟以上

每一步都要观察输出电压是否稳定、有没有压降、机身温度是否正常。满载运行时电压跌落不超过额定值的 2% 算正常。

第五步：动态测试

有条件的话做一下负载突变测试：

• 从空载突然加到满载，看电压恢复时间
• 从满载突然卸掉，看过冲电压

好的变频电源负载突变时电压波动小、恢复快，一般在 10ms 以内就能稳定。这个指标直接影响测试结果的准确性。

三、调试中容易踩的坑

1. 输入输出接反 有些新手把输入线接到输出端，一通电就炸机。接线前认准端子标识：INPUT 是输入，OUTPUT 是输出。

2. 三相相序接错 三相变频电源要注意相序（A/B/C 或 L1/L2/L3），相序接反可能导致电机反转或保护报警。

3. 不接地线 为了图省事不接地线，轻则干扰大、测试数据不准，重则有触电风险。接地线必须接。

4. 忽略散热 变频电源工作时会发热，四周要留至少 30cm 的散热空间，不能塞在密闭柜子里。散热不好会降功率甚至过热保护。

四、常见问题排查

表格

五、总结

交流变频电源的调试核心就三步：先空载确认输出准确，再加载验证稳定性，最后做动态测试。按这个顺序来，基本不会出大问题。

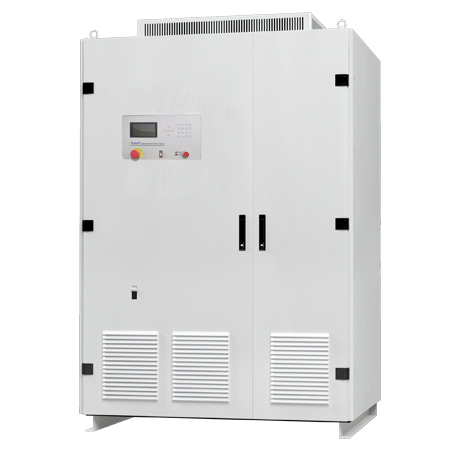

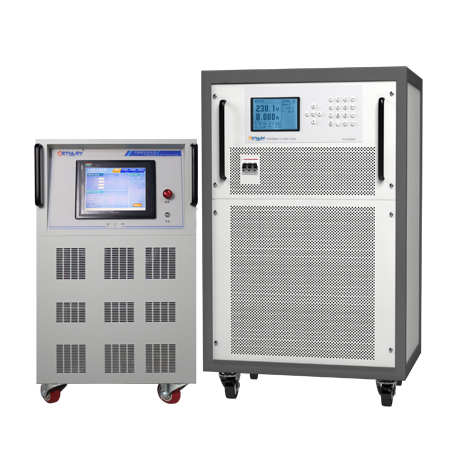

如果你们现场调试遇到搞不定的情况，可以把设备型号和报警代码发给吉事励的技术支持，我们会远程指导排查。吉事励 AS 系列交流变频电源覆盖 500VA 到 500KVA 功率段，支持可编程操作、RS485 通讯，适合家电出口检测、电机老化、实验室供电等场景，需要技术资料或报价可以直接联系我们。

本文由吉事励电子（苏州）有限公司整理发布，转载请注明出处。
