答：　　交流测试负载箱是用于测试发电机和UPS发电机组的实际输出功率和性能的设备。交流负载箱通常有三相ABC负载电阻、电感负载功率和电容负载，并能直接在面板上显示交流谐振点症状。RLC负载指示灯会亮如果精确安装到位，最低标准电源有一个内置的负载电阻。电感和电容负载为0.01K，阶梯振幅为0.01K，通过不断调整负载功率，可以准确模拟交流谐振，以满足变频器保护岛的需要。

　　关于交流测试负载特性：

　　1、负载特性：电阻性、电感性和电容性负载安排采用合金电阻部分，在热漂移过程中不改变电阻值 交流槽的三相负载性能可分为控制阶段和调节阶段。

　　2、性能特点：采用分段组合控制，交流电表箱可根据功率参数的检测要求，对每个组合设置不同的放电功率。 连续输入功率。

　　3、自我保护：可变负载箱具有自动过热漏电保护功能。

　　4、记忆功能：测量数据可以被记录、保存并导出到Excel文件中，便于查看和展示。

　　5、精确调整功能：可以精确检查电网变频器，调试模拟谐振点的发生，防止孤岛效应。

　　自动补偿功能：可变负载单元的节点控制电路自动补偿电阻性和电感性负载单元的寄生电感和寄生电阻，以满足部分功率测量要求。

　　交流测试负载装置广泛应用于电信、民航、银行、证券、铁路段传输等行业，是各种发电机项目验收测试和日常维护的必要工具;是UPS系统技术验收和日常维护的必要工具；是UPS系统维护和保养的必要工具。

答：　　交流负载能否用PLC晶体管输出驱动？答案当然是不能，PLC的输出类型有晶闸管输出，继电器输出，晶体管输出，我们今天主要研究的是晶体管输出对交流负载的影响，晶体管输出有方向性，是一般PLC输出模块，如果我们在加电压时，将电压加反的话，可能会导致晶体管烧坏(不排除反接保护的可能)，交流电源电压方向是不断变化的，所以在大多数情况下不能直接导致交流负载驱动。

　　当然，也不是不能用晶体管输出控制交流负载，如果输出模块指向可以做直流交流俩用的电源，就能驱动交流负载，所以必须具体问题具体分析，防止出现不必要的问题。

　　我们都知道，晶体管输出明显的优势是开关速度快到几百赫兹或几百千赫，在交流这里就有点大材小用了，因为交流本身只有50赫兹，在这里完全是没有意义的。因此，通用输出模块只有晶体管 (DC) 和继电器(正常AC 和 DC)。

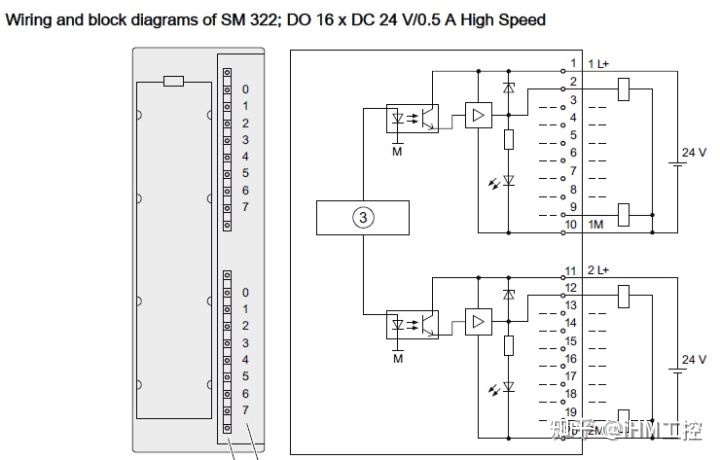

　　大家都知道，工程驱动的交流负载一般用于驱动24VDC晶体管输出中间继电器(尽可能放置中间继电器)、220V交流控制电路和二次负载中的继电器来进行二次驱动。上面2号端子上的负载是线圈，通常是中间继电器的绕组。

　　为什么要用外部中间继电器？因为外部中间继电器的优点是带载能力强，220VAC 的几安培电流无关紧要，甚至可以直接驱动接触器线圈。中间继电器的另一个优点是交流系统与直流系统完全隔离，防止了外部系统对PLC模块的损坏，减少了外部干扰对控制模块的影响。

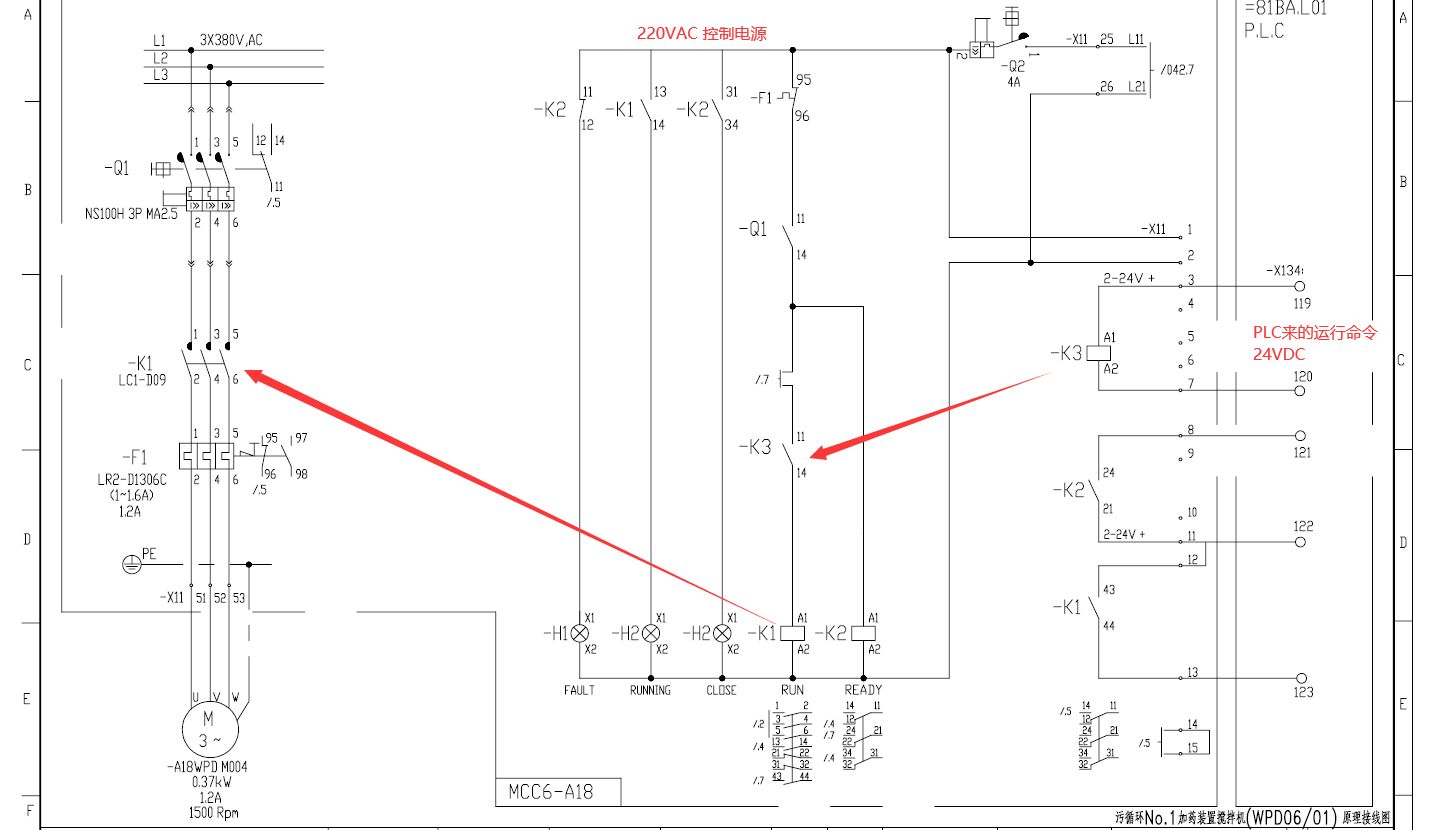

　　下面是一个典型的电机控制电路，展示了从 PLC 到主电路的控制过程。

答：　　在生产AC电源期间或出厂前，应进行负载测试以验证电源的电气特性和功率输出。电流测试和功率验证通常在没有初始负载的情况下执行。无源负载包括弹性负载、电感负载、电容负载和电阻-电感-电容混合负载。在无源负载电源测试中，有源功率取自欧姆负载，存在功耗大、发热量大、稳定性差、负载控制不好等缺点。

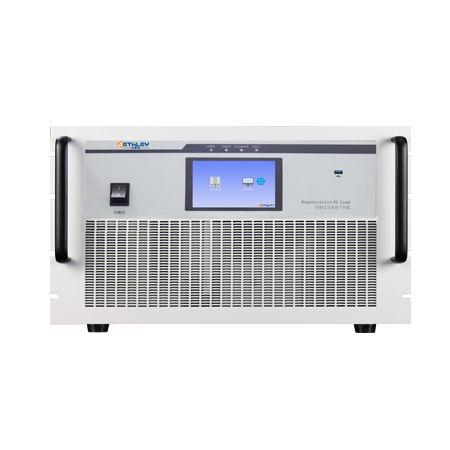

　　回馈式交流电子负载是指能够模拟真实负载某些特性的电子设备。它可以模拟电阻、电感、电容以及各种值的组合，以及非线性负载的一些特性。电子负载可以通过控制输入电流来模拟不同的负载。具有调节方便、通用性强、精度高、稳定性好等优点。

　　交流电子负载分为能耗型和能量回馈型两种。由于输入电流是受控的，这两个特性都具有在电子负载控制中模拟高功能和高精度的优势。但是，源端能量吸收和电子耗散的活化能仍然必须由电阻耗散，反馈网络型电子负载与被测电源吸收的最大能量之间的差值可以循环为测量电源、开关损耗和转换器线路损耗，以尽可能节省能源;另一方面，所使用的PWM转换器工作在关闭模式，因此与典型的放大模式电子负载相比，它可以轻松满足高性能应用的要求，从而实现更广泛的应用。

　　主要能量反馈方法是反馈一个未受污染的网络并模拟负载的电流特性。目前，晶闸管逆变电网恢复技术是国内先进的技术。该技术广泛应用于交流绕组感应电动机串级控制和象限直流电动机调速控制。应用于电子负载时，也用于在电芯制造过程中形成电芯面板内电芯的放电和放电。但其存在电流谐波、功率因数低、网络污染等缺点，限制了其应用。

　　图 4 显示了如何设计具有能量反馈功能的典型电子负载。两个PWM整流器共用一个直流侧电容，连接测量电源的前端整流器工作在整流状态，并网的下游整流器工作在逆变状态。前控制器控制被测电源的输出电流，直流母线电压和并网电流的控制由后控制器完成。在控制方面，前级和后级是分开的。该方法实现了任意线性负载特性的模拟功能，同时有效能量以正弦电流的形式返回电网，对电网的污染非常低。

　　这种方法对于被测电源引起的谐波污染是无能为力的。主要针对电压源恒频恒压的情况，没有考虑被测电压源的频率和幅值的较大变化，采用传统的PI或PID调节器。对于正弦信号，输出应该是稳定的。

　　传统的交流电子负载可以模拟电阻负载。有两种操作模式：恒流模式和恒流模式。输入电压频率范围为 40.50 Hz(略有不同)。吉事励产品规格齐全，具有谐波模拟功能，最大可模拟9 次谐波(基波400 Hz、谐波含量30%)，有恒功率、恒压和短路工作模式，可模拟整流负载，具有能量回馈功能和任意功率因数线性负载模拟功能，国外电源均没有。

　　在当前能源紧缺的形势下，新能源的利用和节能受到世界各国的高度关注。不同的能源在各种实验，尤其是老化试验中消耗大量电能。因此，无污染地回馈电力系统是电子负载发展的必然趋势。

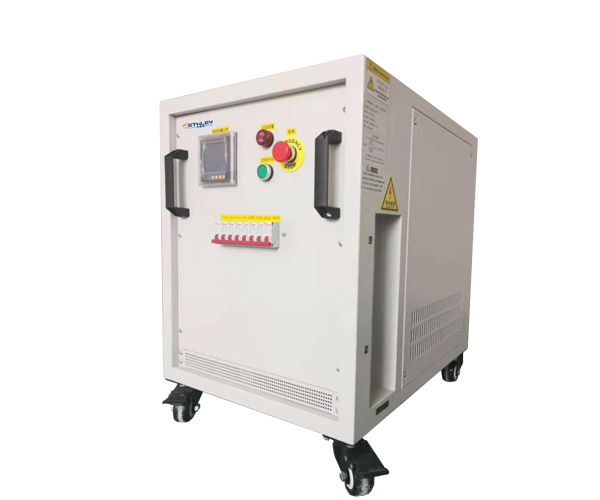

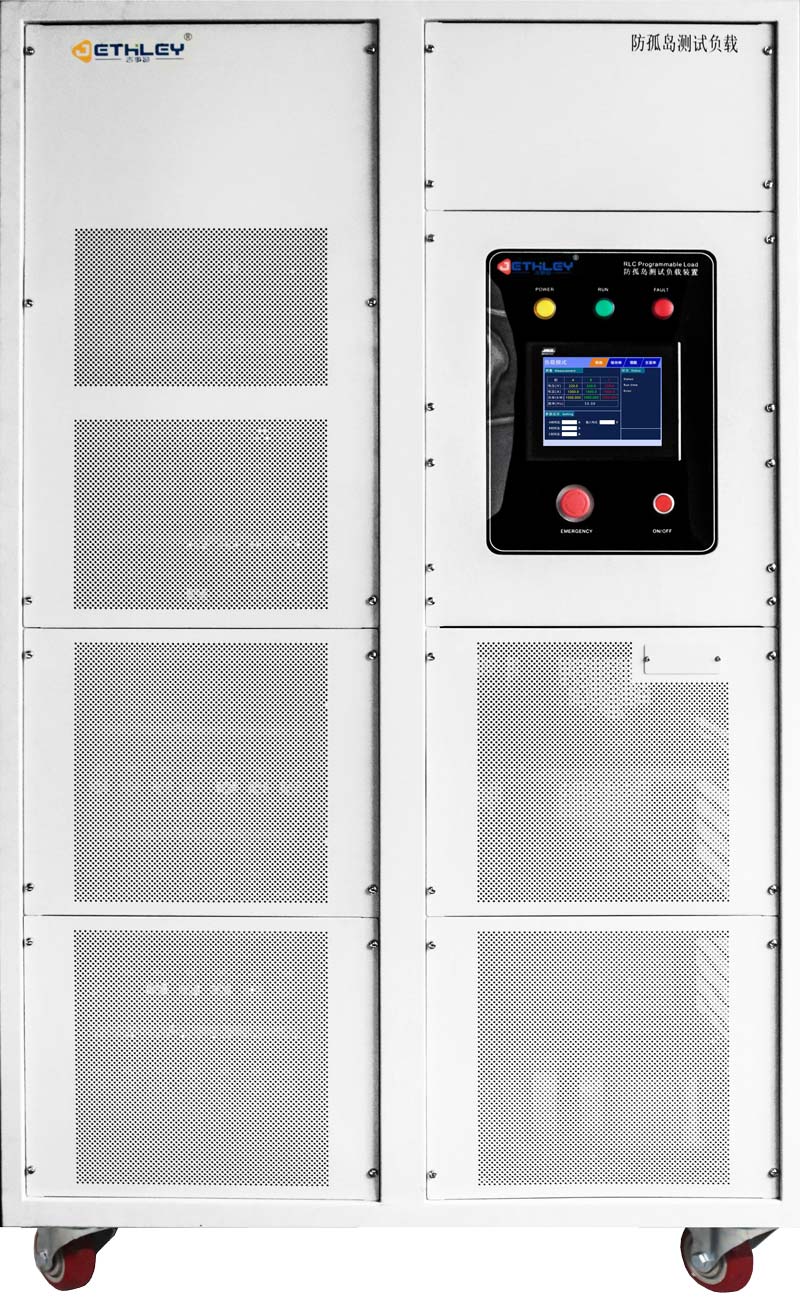

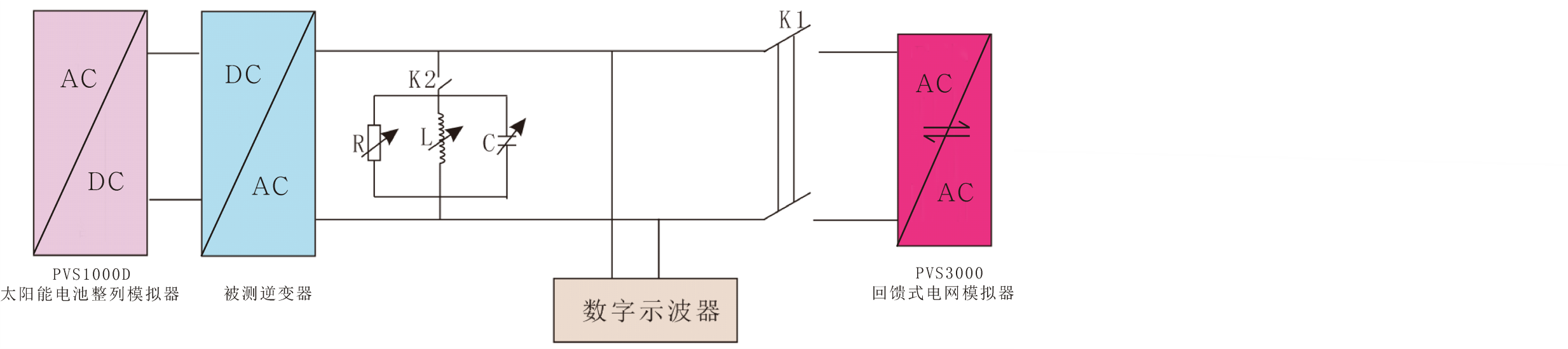

答：　　三相交流可编程RLC负载箱有哪些功能值得推荐？三相交流RLC负载箱是一种单电感电容充电箱，广泛用于交流功率测量，包括UPS、发电机、逆变器、稳压器等。电气负载测试系统主要测试逆变器的单机效果，可以模拟逆变器的各种运行工况以及微电网和孤岛电网的效果。可以确定逆变器的实际输出功率和带载，并检测确定太阳能逆变器的消振点。

　　内置电阻端接电容端接传感器负载装置。电阻负载由不锈钢合金制成。感性负载为干式交流三相扼流圈，容性负载为低压并联电容器。电源输入采用无级输入控制，允许电阻、电容、电感任意组合。也可根据客户需要无级可调。

　　针对RLC可编程交流负载箱的知识，远远不止这些，而下面我们开始详细了解其功能：

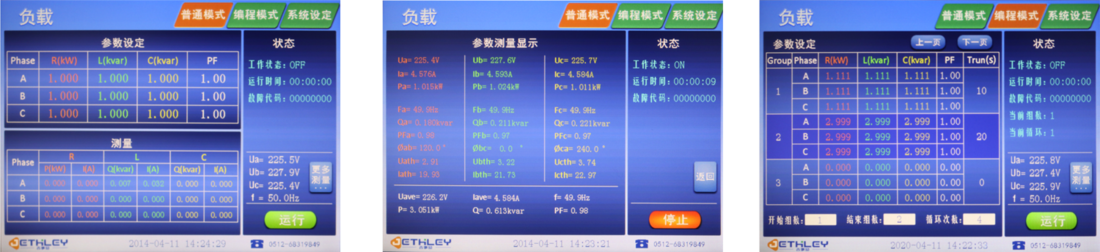

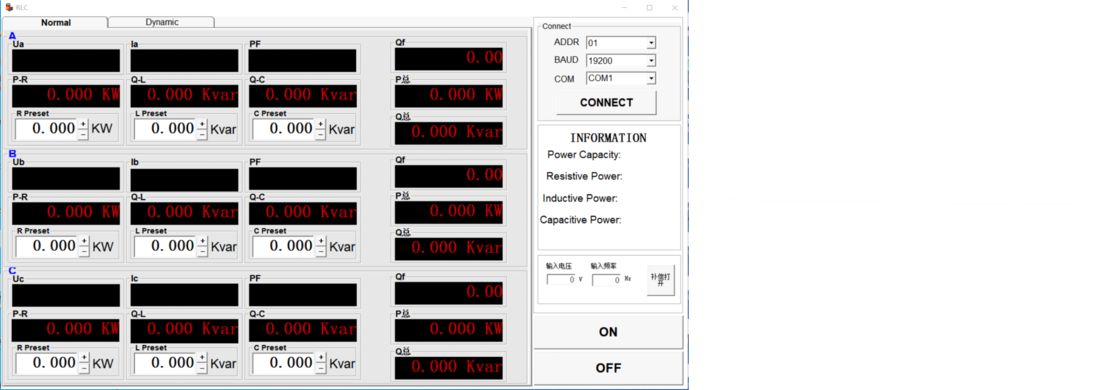

　　1、前阻性负载比性能、电感负载比性能和体积负载比性能分别作为可变谐振参数直接显示在控制面板上。成功加载 RLC 负载后，会出现报警灯。

　　2、RLC交流箱阻性负载、敏感负载、电容的最小标准功率为0001kva，步幅为0001kva。负载功率连续可调。

　　3、RLC变负载箱可计算R、I、C各阶段预定的自动负载功率。

　　4、RLC交流箱内的RLC负载由一个智能负载控制器组成，每个控制器可以根据主机的指令，在每一级加载不同的RLC功率模块。

　　5、RLC AC Box的多路采集器可以准确测量每个RLC三相电压、电流、有功功率、无功功率等电气参数。

　　6. 满足线性电压400V.50Hz(相电压230V)的磁道需要0.01 kva的功率调节，以确保电感功率在长期负载期间不会发生变化，并且不会影响谐振点的偏移。

　　7、主机控制电路可自动补偿阻性负载元件的寄生电感，准确加载RLC电源，满足孤岛测试要求。

　　8、节点控制电路可自动补偿感性负载元件的寄生电阻，满足负载电感精确检测的需要，实现谐振和无功偏偏移调节测试要求，对绝缘测试感到满意。

　　9、RLC可编程交流负载箱主机采用电子线路控制，具有自动超温保护。特殊原因造成的过热、过压会导致负载自动切断。

　　10、可选功能：变压器输出有功和无功功率的三相测量功能，按下负载按钮时，可自动以RLC计费单位设置被测功率。此时，RLC 负载会自动加载适合谐振状态的值。

　　11、可选配RLC交流电容测量电网侧电流波形，监测交流设备输出电流波形，并自动调整保护时间。

　　12、寄生补偿功能可实现可变负载的准确测量、准确的负载和准确的仿真。

　　13、对安装在高精度 RLC 设备上的孤岛进行的测试使用，来自中国 26 个实验室 100%选 ACLT 样品。
