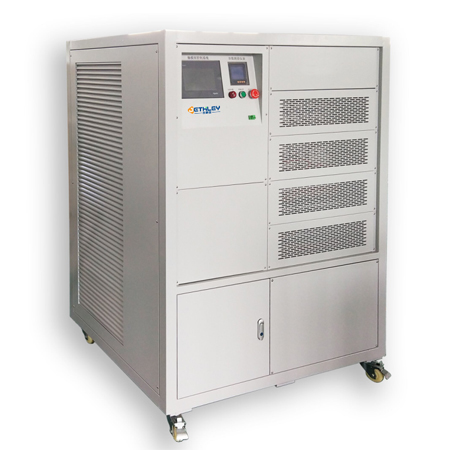

◉功率：3-1000KW可选；◉由电阻(R)、电容cc)、二极管(D)为主要元器件构成的种非线性模拟负载；◉触摸屏+远程上位机控制，通讯接口RS232、RS485等，遵循标准的modbus RTU协议。
产品介绍
产品概述 PRODUCT OVERVIEW
RCD负载是电阻(R)、电容（C）、二极管（D）为主要元器件构成的一种非线性模拟负载，可用来测试数据中心发电机组、UPS等供电设备，了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测，可避免其在实际使用时无法带动负载或对电网造成污染，从而保障供电安全。
产品特点 PRODUCT FEATURES
◉采用触摸屏+PLC方式进行控制， 提供相应上位机操作软件；
◉可根据性能检测要求， 相应的负载功率可任意组合， 步距0. 01k~满量程功率连续可调；
◉负载基准功率因数为0. 7, 通过有功功率、 无功功率的自由组合， 可实现功率因数在0. 3-1范围的调整；
◉可以模拟现场运行波形及电力工况， 谐波、 无功、 有功电流可以预先设置并自动运行；
◉可模拟三相负载、 二相负载、 单相负载；
◉三相独立可调， 可以三相不平衡运行， 也可三相在不同模式下运行；
◉可以将测量数据上传到PC机上并实现对检测过程数据的过程过程记录存储功能；
◉模拟负荷瞬态变化， 模拟冲击性负荷幅值连续可调；
◉具有而板操作或远程控制两种操作方式；
◉采用新型电阻元件， 功率密度高， 无红热现象， 整机由电阻R、 电容C和二极管D三部分组成的整流性负载；
◉具有交流过／欠电压、 输出过电流、 直流过／欠电压、 短路、 过温等完善的保护功能；
◉采7寸LCD触摸屏控制、 LCD仪表显示．
产品原理 PRODUCT PRINCIPLE
产品规格 PRODUCT SPECIFICATION
| RCD- AC系列非线性负载 | |
| 型号Model | RCD-AC1000 |
| 功率wattage | 5-300KW |
| 测试电压Test voltage | 单相220VAC/三相400VAC |
| 步进Minimum step | 0.001 KW |
| 显示Display | 电压、电流、功率、时间 |
| 电压精度Voltage precision | 0.5% |
| 电流精度Current precision | 0.5% |
| 负载误差Load error | 3% |
| 控制方式Control | 触摸屏+PC |
| 可程组数Programmable | 30组 |
| 动态调节时间 Time | 小于20ms |
| 工作电压Power | 单相 220VAC/三相380VAC 50HZ |
| 工作方式Working | 可连续工作 |
| 保护Protection | 过温保护、过温报警、过流保护、短路保护、 |
| 通讯接口Interface | RS232C/RS485 |
| 绝缘等级Insulation | F级 |
| 防护等级Protect | IP30 （室内） |
| 冷却方式Cooling | 强制风冷 |
| 噪音Noise | 距离1米， 小于65dB |
| 运行环境Environment | 0-45℃(室外- 20℃-50℃需定制) 20-90%RH |
| 备注 | 可根据客户要求订制 |
❓ 常见问答 5 查看更多 →
问：发电机对非线性负载有哪些选型要求？
答： 如果我们想要在发电机上带非线性负载的话，如何选型呢?非线性RCD负载是指由R、C、D为主要元件构成的负载，属于非线性负载，常见类型是UPS断路器和可控硅电机驱动器。线性负载是指电压和电流完全为正弦曲线的纯阻性负载。
电池组始终连接到网络。在停电的情况下，电池为负载提供不间断的电力。备用发电机开始为系统提供服务，同时发电机为负载收集器电池充电。晶闸管驱动器有很多应用，其中一些常用于交流负载逆变器，各种泵、风扇、电梯、电梯、印刷机等的直流电机。
这些负载对电动工具非常重要。可控硅和功率管工作在非线性开关模式(跳跃、跳闸)，这是负载电路中许多谐波的主要来源。晶闸管电机上的负载包括备用负载和电流负载的随机启动。发电机必须针对这些应用进行定制。晶闸管固有的负载特性会引起谐波电流、谐波波动和电压失真，这会直接导致发电机和电压调节器(AVR)系统出现问题。潜在问题包括但不限于传输电路、仪器仪表、电气和其他通信中的 SCR 和负载控制。这些问题会导致发电机电路中产生的谐波到达负载并降低发电机的性能。
发电机带非线性负载的选型要求
1)如果是6相UPS后备负载：选择温升80℃的发电机(B类)并升级稳压器(AVR)。确定过阻的相关值，比较UPS供应商的规格和要求，如果过阻不能满足要求，选择12%电抗发生器。
2)如果是12相UPS后备负载：如果非线性负载小于发电机后备功率(小于等于25%)，可选择标准发电机和稳压器(AVR)。如果非线性负载相对于发电机待机功率(25%到100%)，选择发电机级联F功率来提高温度和整流电压调节器(AVR)。加载所有UPS负载后，确定过电抗值并联系UPS供应商推荐合适的电抗值并获得供应商批准。
3)如果是连续非线性负载：起重机、感应加热、整流系统等，选择温度为80℃的发电机，根据负载功率因数要求选择合适的发电机功率。根据需要选择相应瞬态电阻值为8.15%的发生器。对于具有常规电压降的发电机，在最坏的情况下，电压降可以达到 8.10%。定子绕组的绝缘强度必须满足长过渡期的要求。它增加了主定子绕组的机械支撑，提高了绕组的强度。增加带电部件和外壳之间的距离，以防止应力断裂期间的应力积聚。
4)如果是变流器负载：选择过反应小于12%的发电机，升级调节系统。
5)如果是与非线性设备供应商互动，根据提案和要求增加发电机容量。提供负载功率因数、最大电压降、瞬态欠压要求和负载条件。
6)如果是电压调节器(AVR)：建议PMG 作为电源。如果存在变压器隔离，请勿使用 SCR 调节器。
整个发电机系统由三个闭合电路组成：电压控制、速度控制和负载控制。如果电路之间存在相互干扰和干扰，则无法保证系统的稳定性。非线性负载更容易引起这种干扰。系统可靠性的最佳体现是无法严格调节电压、速度和负载控制特性，这似乎违反了一些严格的行业标准。设置更宽范围。整个系统可以提供更稳定的效果。
问：非线性负载出现谐波故障有哪些情形？
答： 目前在商业和工业电气系统对非线性负载的需求越来越大了，所有负载都会产生谐波电压和谐波电流的附加效果。非线性负载必须包括荧光灯镇流器、计算机和调速马达驱动等。
谐波前兆可以显示在整个配电系统中，而不是在谐波源中。例如，荧光灯系统的谐波可以回流到配电变压器，甚至可以实现一次绕组。这样的话，变压器可能会有一个好的工作状态，但是会有其他谐波的破坏，以下是常见的谐波破坏情形：
1、中线电流太高

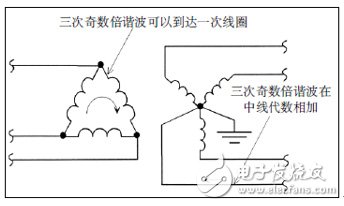

在单相非线性负载的三相四线制中，三次谐波被中和，不能加到中间导体上。如果系统负载这样的负载，中性线电流将超过所有相电流。中线没有开关保护，非常危险。
使用谐波计测量三相负载的中性线电流涉及将测得的中性线电流与不平衡相电流的估计值进行比较。平均线电流是三相电流的载波，当三相电流的幅值和相位平衡时，通常为零。如果平均线路电流高于预期，则变压器可能需要降低负载，因为谐波增加了三倍以上。
2、 断路器故障
热磁开关使用双金属隔离机制来响应其电流形状的实际热效应。由于峰值电感开关仅响应峰值电流波，因此它们对谐波电流的响应不能被认为是无误差的。对于所有开关，如果所有负载的总和没有使开关跳闸，谐波可能是跳闸的原因。用谐波表显示第一部分和第二部分的电流以及通过谐波表柱形图的二次谐波电平。
谐波问题的本质可以通过查看电力系统的谐波频谱电路来理解。 5 次和 7 次谐波占主导地位，可以出现在发动机驱动系统中。当 3 次、9 次和 15 次谐波占主导地位时，系统表明存在单相非线性负载。
3、母线和端子过热
中间母线和固定板的尺寸是根据额定相电流计算的，不包括产生谐波的附加负载。如果中性导体因 3 次奇次谐波过载，它们也会过载。您可能怀疑过热是由这些谐波引起的。
4、柜体振动
为 50 Hz 设计的开关设备可以在谐波电流产生的磁场下经历机械共振。机柜振动和嗡嗡声可能是由谐波频率的共振引起的。
5、通信系统中的语音干扰
通信系统通常提供谐波问题的第一条线索。通信电缆通常连接到零线。电信电缆中由谐波引起的干扰，是电话中可听到的平均导体谐波的三倍。
6、变压器故障指示
谐波会丢失变压器棒和铜。变压器通常设计有 50Hz 相负载。由于涡流和磁滞，高频谐波电流会增加很大的损耗，并会增加相同基波电流的比热。当中性线电流进入变压器时，会发生三角形接反绕组，导致变压器过热而损坏。
7、感应电机过热
感应电机是线性负载，当以良好的正弦电压驱动时不会产生谐波电流。但是，如果使用扭曲电压驱动电机，则可能会因皮肤电流和涡流而过热。一些带负序的谐波电流，如5次或11次谐波，试图改变电机的旋转方向，以降低转矩和效率。
8、发电机过热和电气不稳定
备用发电机过热问题与变压器过热问题相同。它们通常出现在更脆弱的地方，因为必须为每个产生谐波负载的人提供备用电源。除了过热问题外，一些谐波还会在电流热点中产生失真，从而导致发电机控制电路出现干扰和不稳定。
如果系统中的大部分非线性负载，则需要专用的谐波失真检测器。如果存在谐波，实际的 THD 读数可以预测谐波的长期和短期影响。谐波失真检测器可以提供另一个重要读数： k因子。高 K 系数意味着它可以承受高谐波。 没有谐波的系统的 K 因子为 1.0。
错误检测必须确保检索到的每个值实际上都是有效值。 真正的均方根值对所有波形都是准确的，而不仅仅是正弦波。 最重要的是，它准确地显示了系统的谐波热效应。 谐波产生的热量是最危险的非线性系统，也会影响系统电压的稳定性。
问：非线性负载和线性负载是什么？有什么区别
答： 一、什么是线性负载?
线性负载：当施加可变正弦电压时，负载阻抗参数(z)为常数的负载。交流电路中的负载元件有电阻R、电感L和电容C三种，它们在电路中的结果不同。在纯电阻电路中，当电阻R上加正弦电压U时，产生的电流I也是正弦的，电流I与电压U的相位相同。如电压U=umminωt。那么I=imsinωt电流的有效值I=u/R。电通过电阻产生热量，电能转化为热能，即P=UI=I2R。
交流电路中的负载元件有电阻R、电感L和电容C三种，它们在电路中的结果不同。
在纯电阻电路中，当电阻R上加正弦电压U时，产生的电流I也是正弦的，电流I与电压U的相位相同。
如电压U=Umsinωt。那么I=imsinωt电流的有效值I=u/R。电通过电阻产生热量，电能转化为热能，即P=UI=I2R。
在纯电感电路中，将正弦电压加到电感线圈L上。由于电流是交变的，在线圈中产生感应电位，使电流仍为正弦，但相位滞后电压直到90°(电角度为π/2)。
如电压U=umminωt。然后i=Imsin(ωt-π/2)。电流有效值I=U/(2πfL)=U/XL;XL=2πfL称为感应响应。电流流入电路，将来自电源的电能带入线圈，将其转化为磁能，再将磁能转化为电能返回给电源。因此电路中没有功耗，平均功耗为零。无功功率q=UI=i2xl。
在纯电容电路中，正弦电压加在电容为C的电容上。电容的极板上因为电流带电荷而产生容性电压，所以虽然电流还是正弦的，但为90°(电角度为π/2);
如电压U=umminωt。然后i=Imsin(ωt+π/2);当前有效值I=2πfCU=U/XC;XC=1/(2πfC)，称为电容响应。电流流入电路，将来自电源的电能带到电容器，将其转化为电场能，再将来自电场的能量转化为电能返回给电源。因此电路中没有功耗，平均功耗为零。无功功率Q=UI=I2XC。一般来说，一般将感抗和容抗统称为电抗。
二、什么是非线性负载?
非线性负载是指包含整流器的负载。在电子电路中，电压和电流之间的关系不是线性的。在负载输入和运行过程中，电压和电流的关系经常变化。所谓非线性是指自变量与变量之间不存在线性关系、曲线或其他关系。函数的解释是：y=f(x)。如果是主函数，y和X是线性的，其他条件都是非线性的。

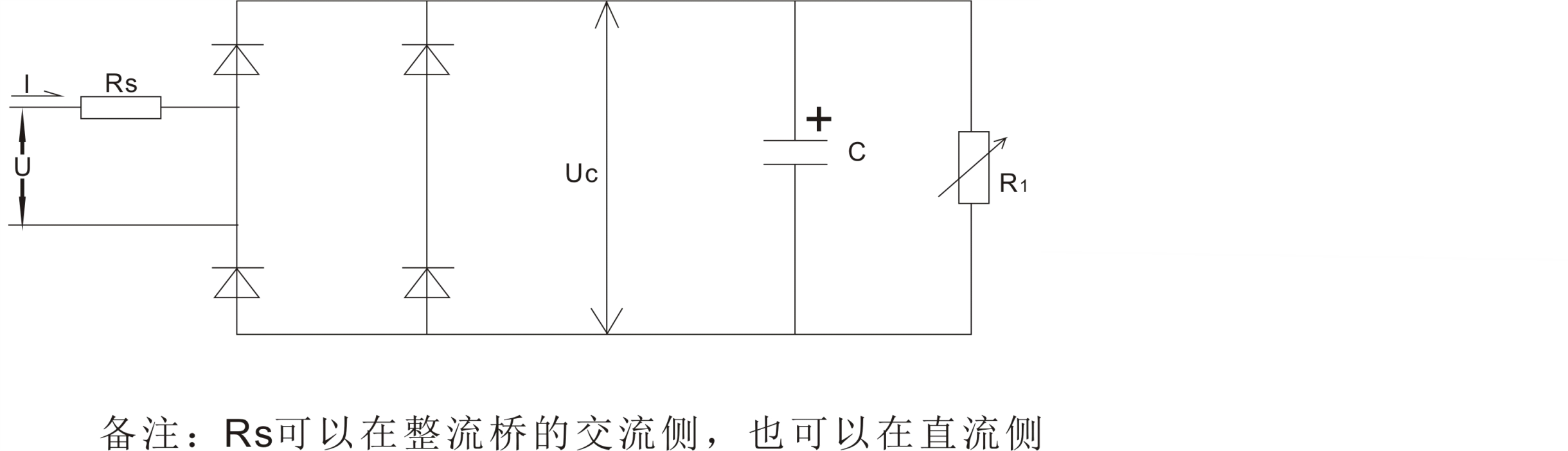

非线性负载电路在于输入端的电压源U，当电压的瞬时值大于电容器上的直流电压时，向负载R1提供电源并加载电容器。如果瞬时电压低于电容器上的直流电压，则电源不再由二极管的阻断效应供电，而是电容器放电以保持负载的电流连续性。因此，电源上负载的阻抗随电压的瞬时值而变化。

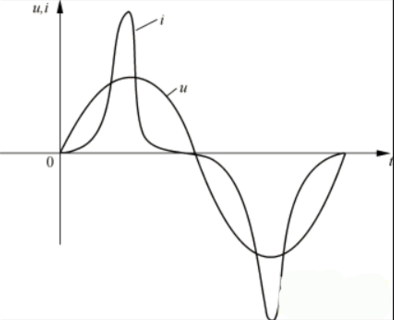

非线性负载的一个重要特性是当向负载施加正弦电压时电流不是正弦的，负载电路的交流电是断断续续的、尖锐的。
三、线性负载与非线性负载的区别
线性和非线性负载是电路的两个基本负载。这些经常发生在UPS系统和电路中，特别是对于非线性负载。因此，有必要清楚地了解两种负载的特点和区别。
两者的区别是“如果两者都施加正弦电压，则线性负载电流为正弦，非线性负载电流为非正弦”。但在现实中，我们经常看到混淆电工基本概念的地方，功率因数的概念主要是混合的，假设只有纯电阻负载是线性负载，所有非纯电阻负载都是非线性的。
问：吉事励电源厂家：非线性负载包括哪些？
答： 许多电气负载是非线性的，请记住，如果设备/负载/组件/元件/系统的电流和电压之间的关系不满足叠加原理，或者等效地，如果该关系不满足同质性和可加性，则它是非线性的;我已经在这里解释过了。
一、电子设备：
（1）二极管：
- 标准/半导体/典型二极管。
- 齐纳二极管。
- 发光二极管 (LED)。
- 肖特基二极管。
- 光电二极管。
- 隧道二极管等
（2）晶体管：
- BJT(双极结型晶体管)。
- JFET(结栅场效应晶体管)。
- MOSFET(金属氧化物半导体场效应晶体管)。
- IGBT(绝缘栅双极晶体管)等
（3）晶闸管：
- SCR(硅控整流器)。
- DIAC(交流二极管)。
- TRIAC(交流三极管)。
二、电子器件的电子电路也是非线性的：
（1）整流器(又名 AC-DC 转换器)。
（2）逆变器(又名 DC-AC 转换器)。
（3）AC-AC转换器：
- 循环转换器。
- 交流电压控制器。
（4）DC-DC转换器：
- 降压转换器。
- 升压转换器。
- 降压-升压转换器。
- Cúk 转换器。
（5）开关电源：
- 飞回来。
- 前进。
- 推拉。
（6）电压限幅器、电压钳位器、电压倍增器。
三、使用任何先前电子电路的负载也是非线性的：
（1）可调速驱动器又名变速驱动器 (VFD)——因为它们使用整流器和逆变器。
（2）不间断电源 (UPS)——因为它们在为电池充电时用作整流器，在应急条件下为关键负载供电时用作逆变器。
（3）用于荧光灯管的电子镇流器。
（4）LED 灯——因为它们使用发光二极管。
（5）手机充电器和笔记本电脑充电器，台式电脑的电源——因为它们使用整流器和 SMPS。
（6）用于灯泡的基于 TRIAC 的调光器——因为它们使用……TRIAC(或反并联的 SCR)。
四、电弧炉、感应加热炉、焊接机。
五、饱和电力变压器、饱和电流互感器。更一般地，任何具有饱和铁磁芯(例如铁芯)的电感器/线圈/螺线管/绕组/变压器。
六、具有饱和铁电材料的电容器。
七、在饱和区工作的运算放大器。

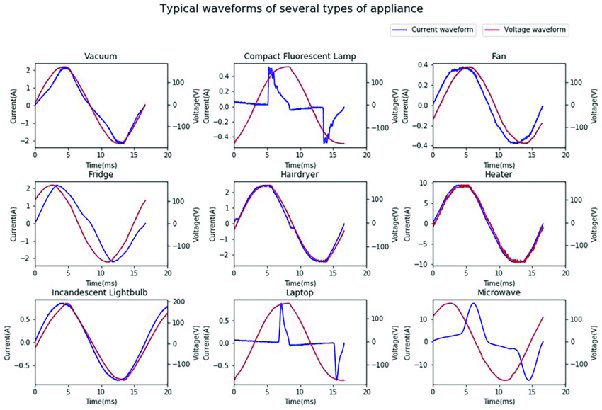

下图显示了家庭中一些典型单相电器的瞬时电压(红色)和电流(蓝色)波形。除了我已经说过的，注意真空、冰箱、笔记本电脑和微波炉：
问：非线性负载是什么？非线性负载谐波如何处理？
答： 非线性负载
电力系统中的非线性负载的特征在于引入开关动作并因此导致电流中断。这种行为提供具有不同分量的电流，这些分量是系统基频的倍数。这些分量称为谐波。谐波的幅度和相位角取决于电路及其驱动的负载。对于60Hz的基本电源频率，2次谐波为120Hz，3次谐波为180 Hz，依此类推，谐波电流通过阻抗最小的路径流向电源。
可以产生谐波电流的非线性负载的一些例子是计算机、传真机、打印机、PLC、冰箱、电视和电子照明镇流器。个人计算机构成非线性负载，因为它们包含开关模式电源。PC电流主要以三次和五次谐波分量为主。电流谐波使系统的功率因数恶化，即某一负载的平均功率与电压幅值相等的纯阻性负载计算的平均功率之比是多少。与线性负载吸收的无功功率不同，谐波电流不能通过使用电容器和电感器来校正，而是通过使用谐波缓解变压器来校正。
电流失真会产生电压失真。当带有谐波的电流流过发电系统和传输线时，由于电网的阻抗会产生额外的失真。
随着越来越多的非线性负载连接到网络，以基频运行的电力系统很容易出现错误行为。由于趋肤效应，谐波会增加导体的电阻，并导致异常的中性地电压差。连接的非线性负载越多，谐波的总和就越高，尽管总和小于各个幅度的总和。谐波会损坏保险丝和断路器等组件，并可能导致公用事业仪表记录错误的测量结果。
当设备连接在非正弦系统中时，可以使用滤波器。可以对非线性负载进行建模，这些模型可用于评估负载中的电压和电流谐波。
K 因子
为非线性负载供电的配电变压器受到极大关注，因为它们遭受：(1) 绕组、绝缘和油过热;(2)金属零件附加涡流加热;(3)分接开关、套管和电缆末端连接中的应力更高。由于趋肤效应和邻近效应导致的一般布线过热并不像具有线对中性连接的三相系统中中性导体的加热那么严重。必须分析电流的谐波频谱，以确定变压器中的超额损耗。
为非线性负载供电的变压器必须有额外的过流保护。带有谐波电压畸变的线性负载会产生非线性谐波电流，由于过热会缩短电机的寿命，某些设备(如通信和数据处理设备)在连接到包含大量非线性负载和谐波的系统时可能会发生故障。
K因子是一种评级系统，旨在表明变压器处理非线性负载产生的谐波的能力。线性负载提供的K系数为 1(一)。K 因子越高，谐波加热效应就越大。创建此指示性因素的主要目的是设计一种可以在特定条件下运行而不会造成寿命损失的配电变压器。
消谐变压器
由于谐波引起的问题远不止简单地使变压器过热，因此使用能够减少系统电压失真的资源更为合适。谐波缓解变压器可有效解决过热和谐波产生的电能质量问题。由于消除了变压器绕组内的谐波磁通量，输出端的电压失真保持在非常低的水平。
降低谐波影响的指南
电气和电子工程师协会 (IEEE) 编写了“ IEEE 电力系统谐波控制推荐实践和要求”指南，该指南为公用事业必须提供的电能质量以及用户可以回馈给配电系统的电能质量提供指导系统，该指南建议对系统进行修正，以消除或减少特定阶次的谐波，例如线路电抗器和使用12脉冲转换器前端。
