规格参数
产品描述
采用SPWM高频脉宽调制方式，可调制输出电流及频率，响应速度快，恒流精度高、能长期稳定工作；并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响;主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合；低压电器制造企业、电器检测机构、电器科研单位、高校实训基地；塑壳断路器特性测试与校验设备、小型断路器瞬动特性测试与校验设备、精益生产检测线。
产品介绍
产品特点 PRODUCT FEATURES
◉ 可恒流，恒流调节范围：0-最大值连续调节；
◉ 可恒压，恒压调节范围：0-最大值连续调节；
◉ 可变频，频率调节范围：45.0Hz-120.0Hz（40.0Hz-500.0Hz可定制）,步距0.1Hz(0.001Hz可定做)；
◉ 三相独立可调，可恒压，恒压调节范围：0-最大值连续调节（三相机型）；
◉ 恒定电流、恒定电压使用时, 可自动交叉变换，维持控制与保护兼顾特性;
◉ 提供均方根电压，均方根电流，有功功率，频率，功率因素等测量；
◉ 数字式键盘输入，使用方便，精确度高；
◉ 本机一次可执行30组不同电流、电压、频率、上升时间、运行时间，并可连续作一百万次循环测试；
◉ 具有9组数据存储功能，以便使用时轻松调用；
◉ 具有RS232C,RS485【IEEE488.2(GPIB)可选】通讯功能；
◉ 提供嵌入式智能化PC机监控系统.
产品应用 PRODUCT APPLICATION

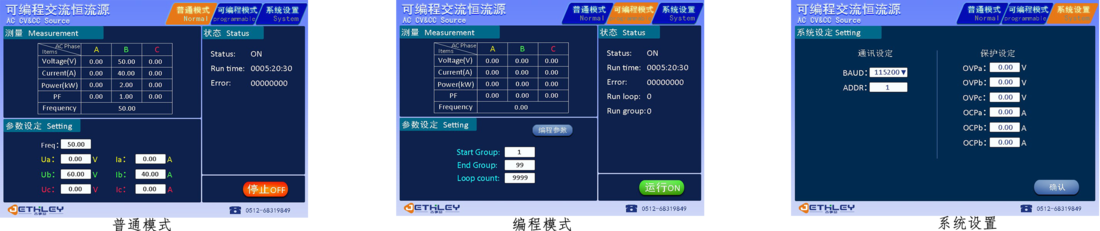

操作界面 OPERATING INTERFACE
产品规格 PRODUCT SPECIFICATION
| CCS2000系列可编程交流恒流源 | ||||||||||||||
| 型号Model | CCS2000 | CCS2001 | CCS2002 | CCS2003 | CCS2005 | CCS2010 | CCS2020 | CCS2050 | CCS2010S | CCS2015S | CCS2030S | CCS2060S | CCS2150S | |
| 容量 Power | 500VA | 1KVA | 2KVA | 3KVA | 5KVA | 10KVA | 20KVA | 50KVA | 10KVA | 15KVA | 30KVA | 60KVA | 150KVA | |
| 制作方式Working | SPWM(正弦脉宽调制） | |||||||||||||
| 输入INPUT | 相数Phase | 1φ2W+PE 单相两线+PE |
3φ4W+PE 三相四线+PE |
|||||||||||
| 电压Voltage | 220V±15% |
380V±15% |
||||||||||||
| 频率Frequency | 47Hz - 63Hz |
|||||||||||||
| 相数Phase | 1φ2W+PE 单相两线+PE |
3φ4W+PE 三相四线+PE |
||||||||||||
| 频率Frequency | 40~120Hz（40~500HZ可配，10~1000Hz订制）0.1Step | |||||||||||||
| 电压Voltage | 电流Current | |||||||||||||
| 10VAC | 0-50A | 0-100A | 0-200A | 0-300A | 0-500A | 0-1000A | 0-2000A | 0-5000A | 0-334A | 0-500A | 0-1000A | 0-2000A | 0-5000A | |
| 30VAC | 0-17A | 0-34A | 0-68A | 0-102A | 0-70A | 0-340A | 0-680A | 0-1667A | 0-110A | 0-170A | 0-340A | 0-680A | 0-1667A | |
| 100VAC | 0-5A | 0-10A | 0-20A | 0-30A | 0-50A | 0-100A | 0-200A | 0-500A | 0-34A | 0-50A | 0-100A | 0-200A | 0-500A | |
| 300VAC | 0-1.7 | 0-3.4A | 0-6.8A | 0-10.2A | 0-17A | 0-34A | 0-68A | 0-167A | 0-11A | 0-17A | 0-34A | 0-68A | 0-167A | |
| LED显示 Display | 电压Vrms、电流Arms、频率Fre、功率Wattage | |||||||||||||
| 电源调整率 Line Regulation | 0.1% | |||||||||||||
| 负载调整率 Load Regulation | 1% | |||||||||||||
| 波形失真度 T.H.D | 1.5%（纯阻性负载） | |||||||||||||
| 频率稳定度 Frequency Regulation | 0.01% | |||||||||||||
| 电压解析度 VoltageResolution | 0.1V | |||||||||||||
| 频率解析度 Frequency Resolution | ＜100Hz,0.01Hz step; ＞100Hz,0.1Hz step | |||||||||||||
| 电流解析度 Current Resolution | 输出Io＜10A:分辨率0.001A； 输出100A＞Io≥10A:分辨率0.01A； 输出1000A＞Io≥100A:分辨率0.1A； 输出1000A＞Io:分辨率1A； | |||||||||||||
| 测量精确度 | 电压 Voltage | 0.3%FS+5dgt | ||||||||||||
| 电流 Current | 0.3%FS+5dgt | |||||||||||||
| 功率 Wattage | 0.4%FS+5dgt | |||||||||||||
| 频率Frequency | 0.01%FS+5dgt | |||||||||||||
| 设定精确度 | 电压 Voltage | 0.5%FS+5dgt | ||||||||||||
| 频率Frequency | 0.1%FS | |||||||||||||
| 存储组数Memory | 共9组，每组可记忆电流、频率值 | |||||||||||||
| 可编程组数 programmable | 共30组，每组可运行电流、电压、频率、上升时间、运行时间 | |||||||||||||
| 限流设定I-LIMSet | 0-Max Current | |||||||||||||
| 通讯接口Interface | RS232C【IEEE488.2（GPIB）选配】 | |||||||||||||
| 保护 Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | |||||||||||||
| 冷却方式 Cooling | 风扇强制冷却 | |||||||||||||
|
体积W×H×D （mm） |
15 | 20 | 30 | 35 | 50 | 70 | 85 | 350 | 80 | 120 | 400 | 500 | 1000 | |
| 430×133×370 | 430×177×460 |
430×430 ×450 |
430×765 ×550 |
430×765 ×550 |
800×1680 ×850 |
430×765×550 |
800×1680 ×850 |
800×1680 ×850 |
1000×2000 ×1050 |
|||||
| 运行环境 Environment | -10～45℃（室外-20℃~50℃需定制） 10-90%RH | |||||||||||||
