◉功率：3-2000KW可选；◉内置新型合金电阻丝材料，采用耗能方式工作，强制风冷方式；◉触摸屏+远程上位机控制，通讯接口RS232、RS485等，遵循标准的modbus RTU协议。

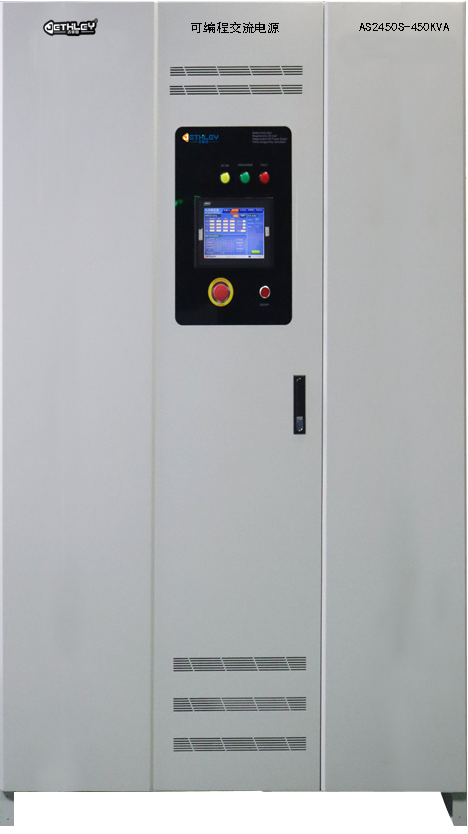

产品介绍
产品概述 PRODUCT OVERVIEW
产品特点 PRODUCT FEATURES
◉采用触摸屏+PLC方式进行 控制， 具有本控与PC控制两种 方式， 提供相应上位机操作软件控制 方式；
◉采用不锈钢合金电阻制造，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移；
◉可以将测量数据上传到电脑并实现对检测过程数据的过程过程记录存储功能；
◉用户可根据性能参数、检测要求，设定调整放电功率、设定放电时间、定时时间到自动关断负载；
◉检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力；
◉模拟各类复杂工作环境，功率的突加突卸，检测放电设备的实际带载能力和效率；
◉急停和温度保护，超载，短路，过温设备自动切断；
◉具有过温保护功能和温度设定（0~150°）以及温度监测功能；

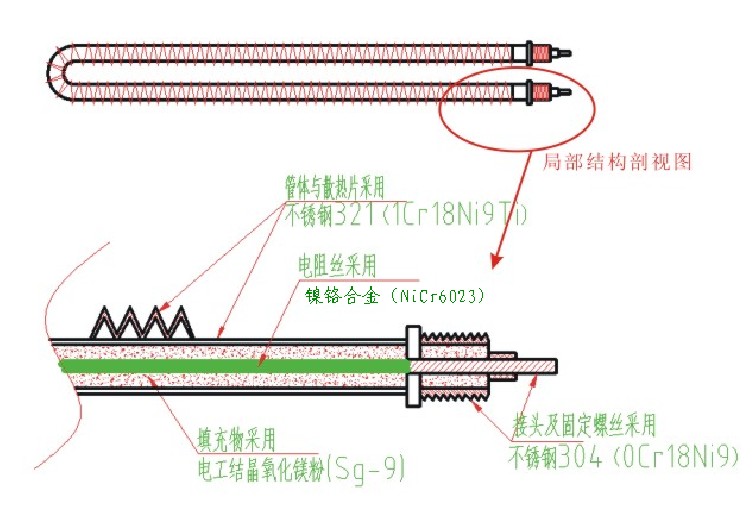

◉合金电阻丝材料介绍：
(1) 合金电阻丝材料选用耐高温（工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金 (NiCr6023) 。
(2) 功耗电阻各组成部分的材质都有严格规定，管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材 料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制，可保证批星生产的合金电阻具有高度一致的性能。
(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质， 散热片绕制间隔小千或等于3mm土2。
(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。
(5)合金电阻在正常工作状态下散热片平均温度≤300℃，不超过320℃，距离电阻至高温度1300℃有近5倍的裕度，这样就保证合金电阻可以上时间连续工作。
(6)在功率电阻达到300°—400°时，温漂仍≤±2%，从而保证了高温状态下，负载阻值不会有大的波动变化，无论在何种温度下都能加载稳定的功率值。
(7)无论冷态、热态下，负载误差≤±3%。
(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。
产品应用 PRODUCT APPLICATION
产品规格 PRODUCT SPECIFICATION
| ACL- R- P系列单相可编程交流负载（三相规格下翻） | |||||||
| 型号Model | ACL-R05-P | ACL-R10-P | ACL-R20-P | ACL-R30-P | ACL-R50-P | ACL-R100-P | ACL-R300-P |
| 放电功率 wattage | 5KW | 10KW | 20KW | 30KW | 50KW | 100KW | 300KW |
| 测试电压Test voltage | 0 - 300 VAC单相两线制（ 客户选配、特殊电压可订制） | ||||||
| 频率Frequency | 50 HZ/ 60 HZ， 400 HZ（特殊频率可订制） | ||||||
| 功率因素PFC | PF= 1 特殊可订制 | ||||||
| 步进Minimum step | 0.01KW | 0.1 KW | 0.1KW | 0.1KW | 1KW | 2KW | 2KW |
| 显示Display | 电压、电流、频率、功率、功率因素、温度 | ||||||
| 电压精度Voltage precision | 0.5% | ||||||
| 电流精度Current precision | 0.5% | ||||||
| 负载误差Load error | 3% | ||||||
| 控制方式Control | 触摸屏+PC | ||||||
| 可程组数Programmable | 30组 | ||||||
| 供电电压Power | 单相 220VAC/50HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护 | ||||||
| 通讯接口Interface | RS232C / RS485 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于75dB | ||||||
| 运行环境Environment | -10 - 45℃(室外- 20℃ - 50℃需定制) 10 - 90 % RH | ||||||
| 重量Weight ( Kg) | 40 | 100 | 120 | 180 | 200 | 300 | 400 |
| 体积W×H×D( mm) | 430x450x540 | 480x800x750 | 480x800x750 | 700x1000x900 | 700x1200x900 | 950x1500x900 | 1200x1600x900 |
| 备注 | 功率因素0.3-1可订制 | ||||||
续上
| ACL- R- P系列三相可编程交流负载 | |||||||
| 型号Model | ACL-R06S-P | ACL-R10S-P | ACL-R30S-P | ACL-R50S-P | ACL-R100S-P | ACL-R300S-P | ACL-R500S- P |
| 放电功率 wattage | 6KW | 10KW | 30KW | 50KW | 100KW | 300KW | 500KW |
| 测试电压Test voltage | 0 - 300 VAC单相两线制（ 客户选配、特殊电压可订制） | ||||||
| 频率Frequency | 50 HZ/ 60 HZ， 400 HZ（特殊频率可订制） | ||||||
| 功率因素PFC | PF= 1 特殊可订制 | ||||||
| 步进Minimum step | 0.1KW | 0.1 KW | 1KW | 1KW | 1KW | 2KW | 10KW |
| 显示Display | 电压、电流、频率、功率、功率因素、温度 | ||||||
| 电压精度Voltage precision | 0.5% | ||||||
| 电流精度Current precision | 0.5% | ||||||
| 负载误差Load error | 3% | ||||||
| 控制方式Control | 触摸屏+PC | ||||||
| 可程组数Programmable | 30组 | ||||||
| 供电电压Power | 单相 220VAC/50HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护 | ||||||
| 通讯接口Interface | RS232C / RS485 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于75dB | ||||||
| 运行环境Environment | －10~45℃(室外－20℃~50℃需定制）10-90%RH | ||||||
| 重量Weight ( Kg) | 100 | 150 | 250 | 300 | 600 | 900 | 1200 |
| 体积W×H×D( mm) | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1800×900 | 2400×1800×900 |
| 备注 | 功率因素0.3-1可订制 | ||||||
