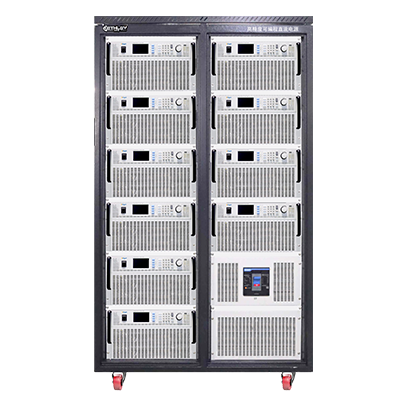

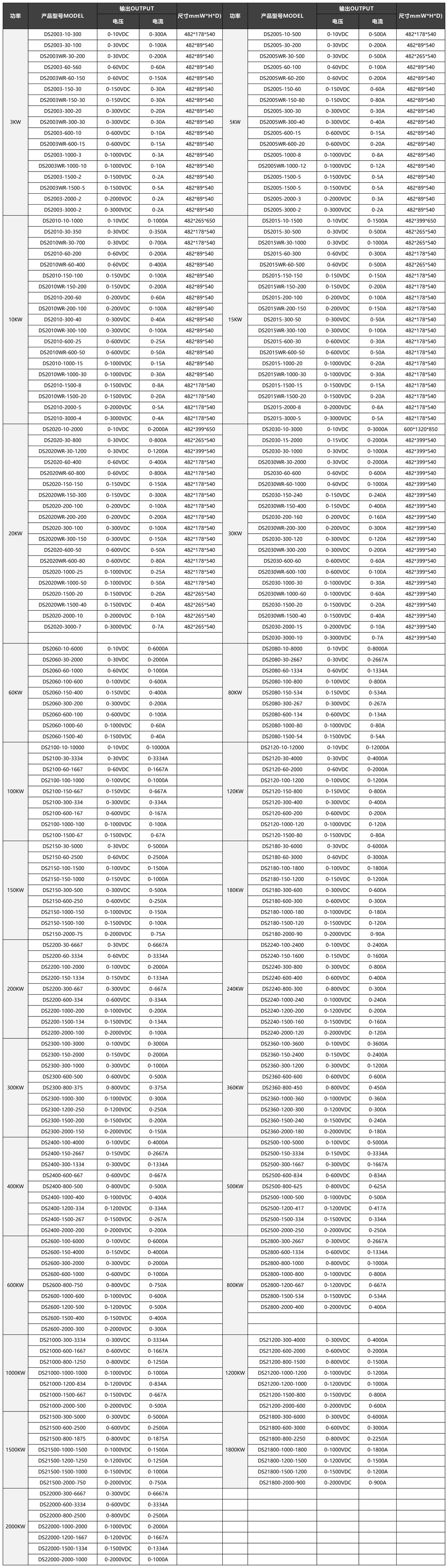

DS2000系列 可编程直流电源

答：　　为什么直流电源会选择数控技术？数字控制的直流电源是一种能够向负载提供直流电的电子设备。这种电压调节电源的来源通常是交流电源。无论交流电源电压或负载的电阻如何变化，直流调节电源的输出电压都保持稳定。随着电子设备向高精度、高可靠性和高稳定性发展，对直流调节电源的功率要求将发生变化。

　　在工业仪表、测量和控制领域，低振幅和高精度的电压调节器是非常重要的。本文的设计要求电压调节电源的输出范围为0至18 V，额定工作电流为0.5 A，步长为0.05 V，纹理波形不超过10 mV，具有+和-电压步长控制功能。此外，LCD显示屏还可以用来显示输出电压。

　　为什么直流电源应用数控技术？主要是因为以下六大优势。

　　1)易于应用先进的控制方法和智能控制策略，使功率模块更加智能和高效。

　　2)控制灵活，系统升级方便，甚至无需改变在线硬件电路。

　　3)增加可靠性并促进控制系统的标准化。不同的系统(或不同类型的产品)可以使用独立的控制面板，但只有控制软件可以改变。

　　4)易于系统维护。在发生故障时，你可以通过RS232或RS485接口或USB接口轻松地进行调试，查看错误，检查历史记录，诊断故障，修复软件，甚至可以在线管理修改和调试设置;你还可以通过调制解调器进行远程管理。

　　5)该系统很好，便宜，容易制造。控制软件与模拟器的软件不同，所以它的协调性很好。软件控制的引入大大缩小了控制面板的尺寸，降低了生产成本。

　　6)多模块逆变电源，可靠性高，系统并联运行。为了实现逆变电源系统在并联运行中的高性能，每个逆变电源模块采用全数字控制，更好的实际控制，在模块之间进行更好的功率共享通信，或在模块中实施复杂的功率共享算法(无通信)，以确保高可靠性和高功率冗余的并联运行系统。

答：       可调直流电源是一款比较畅销的电源，今天我们主要是做其在滤波电路中的分析，我们知道，整流电路的输出电压是无法直接在电路中使用，是因为其是一种单向脉动电压。对于世界各地的各种电源，用户不仅可以模拟电压和频率(47-63Hz)进行测试，而且随着绿色能源的发展，双向直流电源也将上市。稳压电源按电气功能可分为四个主要部分：输入部分、AC-DC切换部分、INV部分和输出部分。在核心技术INV的四个部分中，控制算法和控制电路较为复杂。因此，我们认为 SPWM 控制技术是一块大板。因此，需要对输出电压进行滤波，去除电压的可变成分，为电路提供可调、恒定的电源。滤波电路利用电容、电感等交流元件的特殊阻抗特性。

　　一、滤波器类型

　　主滤波电路如下图所示。电容器的主滤波电路; π RC滤波器 π LC滤波器；电子滤波器。

　　二、滤波原理

　　1、单向可调恒压脉冲电源的特点

　　恒压电源管理提供了一种可以实现稳定直流电流管理的电工负载驱动。在稳压器中，直流输入和输出信号的电压通常用于维持社会稳定。随着我国电子信息设备向高精度、高稳定性、高可靠性的方向发展，恒压电源对电子产品和设备的供电提出了很高的要求。从图中可以看出，所有情况下应力方向基本相同，但实际应力幅值不同。也就是说，它是一种脉动力，因为在时间轴上会发生周期性的应力变化。

　　但是，根据数据波形划分的工作原理，这种电压技术可以有效地划分可调直流来控制电源并调整频率来选择另一个交流电压平台来转换此时所需要的稳定干净的正弦波频率能量.理想的交流电源具有相对稳定的频率、相对稳定的电压、零内阻和纯正弦电压信号。为了分析直流电路，电子信息滤波器具有基极和集电极电流。发射极电流流过白炽灯发射极的负载电流。改变公司的主电流调整白炽灯的集电极和发射极之间的电压降。这改变了中国电子滤波器中直流电流的大小。

　　电子滤波器虽然本身不具备稳压功能，但在加入稳压二极管后提供了相对稳定的恒压稳压电源输出。

答：　　由于没有两个接地点具有完全相同的电位，因此单个接地电位的理想化概念是圈套和妄想。在许多情况下，电位差很小，但即使是几分之一伏的两个接地电位的差异也可能导致安培的电流流过完整的接地回路。(接地回路是一个术语，用于描述由两个单独的接地连接形成的任何导电路径)。当这些电流产生的电压耦合到敏感信号电路中时，接地回路会导致严重的干扰问题。为避免接地回路问题，电源系统中必须只有一个接地返回点。(电源系统包括电源、其所有负载以及连接到相同负载的所有其他电源)。最佳接地返回点的选择取决于直流布线的性质和复杂性。在大型系统中，实际问题往往会迫使理想接地概念妥协。例如，由单独安装的电源和负载组成的机架安装系统通常具有多个接地连接。每台仪器通常都有自己的机箱，连接到电源线的第三根接地线，机架通常通过单独的电线接地。由于仪表板固定在机架框架上，因此不可避免地会出现循环接地电流。然而，只要这些接地电流被限制在接地系统中并且不流经电源直流配电线路的任何部分，它们对系统性能的影响通常可以忽略不计。重复，

　　来自与接地电流共有的任何导电路径的电流通常会减少或消除接地回路问题，避免此类公共路径的唯一方法是仅用一根电线将直流配电系统接地。图3说明了这个概念：直流和信号电流在直流系统内循环，而接地回路电流在接地系统内循环，步骤1、2和3提出了避免接地环路问题的具体建议。

　　选择直流公共点

　　步骤1：指定直流配电终端之一作为直流公共点。

　　直流系统中应该只有一个直流公共点。如果电源用作正电源，则负直流配电端子是直流公共点。如果是负电源，那么正的直流配电端就是直流公共点。下面是选择五个不同类型的负载的最佳DC共同点一些额外的建议：

　　A、单个隔离负载。

　　当电源仅连接到一个负载并且负载电路没有与机箱或地之间的内部连接时，存在单个隔离负载。如果将电源输出端子用作直流配电端子，则直流公共点将是正电源输出端子或负电源输出端子(图4A)。如果要使用遥感并且负载端子将用作配电端子，则正或负负载端子将是直流公共点(图 4B)。

　　B、多个未接地负载。

　　当单独的负载引线对连接两个或多个负载并且没有负载电路与机箱或接地进行内部连接时，此替代方案适用(图5)。使用正极或负极直流配电端子作为直流公共点。

　　C、单接地负载。

　　当电源连接到单个负载时，该负载具有必要的内部机箱或接地连接，如图 6 所示，或者当一个电源连接到多个负载时，其中只有一个具有必要的内部连接到底盘或接地，如图7所示，接地负载的负载端子必须指定为直流配电端子，接地负载端子必须是直流公共点。

　　D、多个负载，其中两个或多个单独接地。

　　如果可能的话，必须消除这种不希望的情况，只要连接到同一电源或直流系统的单独负载具有单独的接地回路，就无法避免通过直流和负载接线循环的接地回路电流，如图8所示。一种可能的解决方案是断开所有负载的接地连接，然后使用上述 (b) 中的多个未接地负载替代方案来选择直流公共点。另一种方法是断开除一个负载之外的所有负载的接地连接并选择

　　直流公共点，如备选方案 (c)。如果有两个或更多接地连接的负载无法移除，并且系统容易出现接地回路问题，那么唯一令人满意的解决方案是增加电源的数量并从单独的电源运行每个接地负载，电源和接地负载的每种组合都将按照备选方案(c)进行处理。

　　E、负载系统浮在地面以上的直流电位上。

　　有时需要在高于或低于地电位的固定电压下操作电源输出。在这些情况下，通常的程序是使用上述四种替代方法中的任何一种来指定直流公共点，就像使用导电接地一样。然后通过一个 1 微法拉的电容器将此直流公共点连接到直流接地点，如图 9所示。

　　选择直流接地点

　　步骤2、将接地的端子指定为直流接地点。

　　直流接地点可以是现有或添加的任何单个端子，该端子具有导电性并连接到建筑物布线系统的接地端，然后最终接地。

　　步骤3、将直流公共点连接到直流接地点，确保这两个点之间只有一个导电路径。

　　如图 4、5、6 或 7 所示进行此连接。使连接尽可能短，并使用使从直流公共点到直流接地点的总阻抗与阻抗相比不大的电线尺寸从地面点到地面。扁平编织引线有时用于进一步降低接地引线阻抗的高频分量。

答：　　什么是直流稳压电源?

　　稳压电源将不稳压的AC(交流电)转换为恒定的DC(直流电)。稳压电源用于确保即使输入发生变化，输出仍保持恒定。

　　稳压直流电源也称为线性电源，它是一种嵌入式电路，由各种模块组成。

　　稳压电源将接受交流输入，并提供恒定的直流输出。下图显示了典型稳压直流电源的电路图。

　　稳压直流电源的基本组成部分如下：

　　降压变压器

　　整流器

　　直流滤波器

　　调节器

　　稳压电源的运行

　　降压变压器

　　降压变压器将把交流电源的电压降压到所需的电压水平，调整变压器的匝数比，以获得所需的电压值，变压器的输出作为整流器电路的输入。

　　整改

　　整流器是一种由二极管组成的电子电路，用于执行整流过程。整流是将交流电压或电流转换为相应直流量的过程。整流器的输入为交流，而其输出为单向脉动直流。

　　虽然半波整流器在技术上可以使用，但与全波整流器相比，它的功率损耗是显著的。因此，全波整流器或桥式整流器用于整流交流电源的两个半周期(全波整流)。下图显示了全波桥式整流器。

　　桥式整流器由四个p-n结二极管组成，以上述方式连接。在电源的正半周期内，通过变压器二次侧(即VMN)感应的电压为正。因此，点E相对于F为正。因此，二极管D3和D2反向偏置，二极管D1和D4正向偏置。二极管D3和D2将充当开路开关(实际上存在一些电压降)，二极管D1和D4将充当闭合开关并开始导电。因此，整流器的输出端出现整流波形，如第一幅图所示。当次级电路(即VMN)中感应的电压为负时，D3和D2正向偏置，其他两个反向偏置，滤波器的输入端出现正电压。

　　直流滤波

　　整流器的整流电压是脉动直流电压，具有很高的纹波含量。但这不是我们想要的，我们想要一个纯无纹波的直流波形。因此使用了一个过滤器。使用不同类型的滤波器，如电容滤波器、LC滤波器、扼流圈输入滤波器、π型滤波器。下图显示了沿整流器输出端连接的电容滤波器和产生的输出波形。

　　当瞬时电压开始增加电容器电荷时，电容器会充电，直到波形达到峰值。当瞬时值开始减小时，电容器开始以指数形式缓慢地通过负载放电(在这种情况下为调节器输入)。因此，获得了纹波含量非常小的几乎恒定的DC值。

　　章程

　　这是稳压直流电源中的最后一个模块。当交流电源的输入发生变化时，或由于调节电源输出处的负载电流变化，或由于温度变化等其他因素，输出电压或电流将发生变化或波动，使用调节器可以消除此问题，即使在输入发生变化或任何其他变化时，调节器也将保持输出恒定，晶体管串联稳压器、固定和可变IC稳压器或在齐纳区工作的齐纳二极管可根据其应用而使用，IC的78XX和79XX(如IC7805)用于获得输出电压的固定值。

　　使用像LM317和723这样的集成电路，我们可以将输出电压调整到所需的恒定值，下图显示了LM317电压调节器。可以通过调整电阻R1和R2的值来调整输出电压。通常，需要在输出和输入端连接值约为0.01µF至10µF的耦合电容器，以解决输入噪声和输出瞬态问题。理想情况下，输出电压由下述公式得出：

　　上图显示了稳压+5V直流电源的完整电路。

答：　　当一段电缆末端的电压低于开始时，会出现电压降(VD)，任何长度或尺寸的电线都会有一些电阻，电流通过这个直流电阻会导致电压下降。随着电缆长度的增加，其电阻和电抗也成比例增加。因此，VD对于长电缆敷设尤其是一个问题，例如在较大的建筑物中或在较大的物业(如农场)上，当在任何单相线对线电路中正确确定导体尺寸时，通常使用此技术，这可以用压降计算器测量。

　　承载电流的电缆对电流始终存在固有电阻或阻抗。VD是指由于电缆“阻抗”(单位为伏特)而在整个或部分电路中产生的电压损失量。

　　电缆横截面积内的VD过多可能导致灯光闪烁或微弱燃烧，加热器加热不良，电机运行温度高于正常值并烧坏。这种情况导致负载工作更努力，推动电流的电压更低。

　　如何解决直流电源掉电压?

　　要降低电路中的VD，您需要增加导线的尺寸(横截面)——这样做是为了降低电缆长度的总电阻。当然，较大的铜或铝电缆尺寸会增加成本，因此计算VD并找到最佳电压线尺寸非常重要，这将使VD降低到安全水平，同时保持成本效益。

　　如何计算电源电压降?

　　VD是电流流过电阻引起的电压损失。电阻越大，VD越大要检查VD，请使用连接在要测量VD的点之间的电压表。在直流电路和交流电阻电路中，串联负载上所有压降的总和应等于施加到电路上的电压(图1)。

　　每个负载装置必须接受其额定电压才能正常工作。如果没有足够的电压可用，设备将无法正常工作。您应该始终确保要测量的电压不超过电压表的范围。如果电压未知，这可能很困难。如果是这种情况，您应该始终从最高范围开始。试图测量高于电压表可处理的电压可能会损坏电压表。有时，可能需要测量电路中特定点与接地或公共参考点之间的电压。为此，首先将电压表的黑色公共测试探针连接到电路接地或公共线。然后将红色测试探针连接到电路中要测量的任何点。

　　要准确计算给定电缆尺寸、长度和电流的VD，您需要准确了解所用电缆类型的电阻。然而，AS3000概述了一种可以使用的简化方法。

　　下表摘自AS3000–它规定了每种电缆尺寸的“Am/Vd”(安培/米/电压降百分比)。要以百分比形式计算电路的VD，请将电流(安培)乘以电缆长度(米);然后将欧姆数除以表中的数值。

　　例如，一根6mm2的30米长电缆承载3相32A将导致1.5%的压降：32A x 30m=960Am/615=1.5%。

答：　　可调直流稳压电源采用目前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流加宽，实现电压和电流的大范围调节，扩大目前直流电源的应用范围，直流稳压电源控制芯片采用较为成熟的进口元器件，功率元件采用国际最新开发的大功率器件，可调式直流稳压电源设计解决了传统直流电源体积大的问题由工频变压器供电。

　　与传统电源相比，高频直流电源具有体积小、重量轻、效率高等优点，也为大功率直流电源的体积缩小创造了条件，这种电源也称为高频可调开关电源。可调直流稳压电源具有完善的保护功能，过压、过流点可连续设置并可预览，输出电压可由触摸开关控制。

　　可调直流稳压电源工作原理

　　当输入电压为150V-260V时，输出稳压小于或大于220V效应，其效率降低。采用单片机进行第一步控制，使310V以下和90V以上的输入电压在190V-250V范围内调节控制，并采用稳压器稳压。

　　市电输入的交流电压波动较大。过压吸收滤波电路滤除高频脉冲等干扰电压后，送到直流开关稳压电源、交流采样电路和控制执行电路。

　　直流开关稳压电源的功率较小，但60-320V的交流电压可以用+5V、+12V、-12V的直流电压代替，+5V电压提供给单片机，±12V电压提供给控制电路的大功率开关模块。

　　单片机把采样电路采集到的输入电压数据，进行分析、判断，发出控制信号给触发电路，对输出电压进行控制和调节。控制执行电路由SSR过零开关大功率模块和抽头自耦变压器组成。SSR采用RC缓冲电路吸收过压和过流，使SSR在开关过程中不会被损坏。控制执行电路将90-310V的输入电压控制在190V-240V的范围内，然后送到参数调节器进行精确调节。

　　参数调节器由一个LC振荡器组成，该振荡器由一个电感器和一个电容器组成，振荡频率为50Hz。无论市电如何变化，其振荡频率不变，因此输出电压不变，稳压精度高。即使输入电压波形非常失真，经过参量稳压器振荡后也是标准的正弦波，因此稳压电源具有很强的抗干扰能力和净化能力。

　　保护报警电路：当设备安全存在危险时，仅发出声光报警，提示操作者采取措施避免切断输出电压。当控制箱温度过高，市电输入高于300V，市电输入低于130V无输出电压时，会发出声光报警。当输入电流过大时，输入(输出)空气自动开关自动跳闸。

　　1.2电路图

　　• 电路框图

　　图 1. 电路框图

　　• 电路原理图

图 2. 电路原理图

答：　　电源是将电力供给到电气设备的硬件组件。电源可以由电池或硬件电路提供，该电路将交流电源转换为直流电源或将降压交流电转换为升压交流电，反之亦然。可调电源是一种便于用户改变和调整所需输出电压和输出电流的电源。通常，电位器用于电压调整。

　　可调电源电路

　　可调电源电路装有可调电压调节器，根据输出调节输出。可调电压调节器具有线路调节和负载调节。

　　可调电源电路框图

　　此框图显示了如何在电路中调节交流电压。

　　电源框图

        电路图可调电源电路

　　该电路图如下。220V的主电源直接馈送到中心抽头变压器。该变压器将220V电​​源降压至24V，然后通过桥式整流器进行整流。

　　电源电路

　　桥式整流器提供连续的脉动直流信号。然后用电容器将脉动信号过滤成平滑的非脉动直流。最后，使用稳压器IC调节电压。

　　工作

　　来自降压变压器的电压然后馈送到桥式整流器，该整流器产生连续的脉动直流信号。

　　脉动直流输出电压信号

　　输出的极性不能反转，其中有很大的纹波。这种脉动直流电也有一些不需要的电流(纹波)，因此无法用于供电应用。

　　用作滤波器的平滑电容器用于去除不需要的电流(纹波)。现在带电容的输出将如下图所示，并进一步过滤以获得纯直流。

　　平滑电容器后的输出

　　平滑的非脉动直流信号被馈送到电压调节器。LM317用作稳压器。如果滤波过程远离稳压器，则电容器C2和C4用于消除纹波。电容器C4还可以防止LM317稳压器充当振荡器。

　　电容器C3将稳压器的ADJUST引脚旁路到地，以提高纹波抑制能力。如果任何电压源连接在稳压器的输出端子上，则二极管用于保护稳压器免于过度流过。可调电阻连接在稳压器的ADJ引脚上。

　　LM317正电压调节器

　　电压调节器是一种集成电路，可提供恒定的受控输出电压，而不管输入电压如何变化。LM317是一个可调电压调节器，具有如下所示的3引脚单片集成电路。

　　LM317

　　它能够提供1.5安培的电流，电压范围为1.25伏至30伏。连接到LM317稳压器的两个电阻的比率可用于设置所需的电压电平。

　　LM317电路

　　引脚排列

　　1、输入–未调节输入

　　2、OUTPUT–调节输出

　　3、ADJUST–连接到该引脚的可调电阻器，控制输出电压

　　特征

　　1、它是一个正电压调节器

　　2、它具有内部电流限制

　　3、热关断

　　4、安全区补偿

　　应用

　　LM317稳压器有许多电气应用。以下是一些应用程序

　　1、能量收集

　　2、冰箱

　　3、电能质量表

　　4、变电站控制

　　5、HVAC(暖通空调)

　　6、信号和波生成

　　7、以太网交换机

　　数字控制可调电源

　　由可调正电压调节器LM317、CMOS十进制计数器ICCD4017、定时器ICNE555和固定负电压调节器LM7912构成可调电源电路。

　　交流电源馈入变压器，变压器降压至12V交流。变压器的输出使用全波整流器进行整流以绕过不需要的尖峰并提供平滑、无波动的功率。

　　电容器用于过滤波纹。正负半周均用于获得正负直流输出。LED用于ON指示。

　　定时器ICNE555连接为一个非稳态多谐振荡器以产生时钟脉冲定时器IC的输出连接到计数器ICCD4017。ICCD4017是十进制环形计数器。当接收到时钟脉冲时，它的每个输出一个接一个变高。

　　ICCD4017的输出连接到晶体管T1至T10的基极。LED3至LED11在此用于指示电压电平。可调电压调节器ICLM317产生1.25V参考电压。调整预设VR1至VR9以获得所需的输出电压。

　　数字控制可调电源

　　工作

　　当开关S2按下时，IC1的输出变为高电平，并且IC2的输出作为环形计数器一个接一个地变为高电平。

　　由于预置位VR1至VR9连接在晶体管T2至T10的集电极上，因此在IC4的可调端和接地端之间会出现不同的输出电阻，从而导致不同的输出电压。

　　ICLM7912提供固定的12V负直流电压。因此，电源单元可用于需要负电压和正电压的电路。

　　LED2用于指示负12V直流电压。当CD4017通过按下开关S3复位时，输出电压变为1.2V，因此电压指示LED关闭。

　　负电压调节器

　　电压调节器是一种集成电路，可提供恒定的受控输出电压，而不管输入电压如何变化。LM7912是电子电路中常用的三端负电压稳压器。

　　LM7912集成电路

　　尽管输入电压发生变化，该IC仍可提供恒定的负输出电压。数字79表示IC为负电压调节器，12表示输出电压。

　　引脚排列

　　1、引脚1–接地端子(0V)

　　2、引脚2–输入端子(5V至24V)

　　3、引脚3–输出端子

　　特征

　　1、高纹波抑制

　　2、1.5A输出电流

　　3、预设输出电压的4%容差

　　4、热和短路保护

　　5、内部限流安全区保护

　　通用电源

　　通用电源是电子实验室中最常用的电路。它提供了一个变化和无波动的输出。

　　通用电源

　　上述通用电源电路提供3-30V的可调电压，最大1.5A电流，加装模块可以提供更高的电流。可调电压调节器LM317(U1)提供短路。

　　通用电源必须在90到264V、50Hz或60Hz的交流线电压下运行。来自二极管桥滤波电容器的整流输入电压可充电至120V。该电路搭配1500W的大功率音频放大器。

　　该电路是为20V输出的笔记本电脑充电器设计的，它采用功率集成的TOP246Y。与UC3842相比，TOP246Y减少了一半的分立元件。

　　数字万用表

　　数字万用表是一种用于测量电压、电流和电阻等电气值的设备。数字万用表由于其高精度、可靠性和增加的阻抗已经取代了模拟仪表。

　　文章由吉事励电子原创，转载请注明文章来源

答：　　在当今快节奏的世界中，创造更快、更多移动机械设备的需求正在稳步增长。这样做的一种主要方法是用电池电源代替传统的燃气驱动或插入式设备。因此，电池变得更小，效率也越来越高。为了跟上技术进步的速度，用于测试先进技术的设备也必须先进、灵活和反应灵敏。由于这些原因，吉事励的双向可编程直流电源系列非常适合高级电池测试，双向供电可以在为电池充电和控制电池放电之间无缝切换,进行电池测试。

　　关键设备

　　事实仍然是，可以使用简单的直流电源和一些电缆来测试电池，但对您、电源或电池造成损坏的风险将非常高。使用直流电源测试电池的明智而负责任的方法是拥有适当的监控和安全设备，以大大降低出现问题的风险。用于创建功能齐全的电池测试台的合适设备可以分为3个基本类别：控制、监控和安全。基本上，您需要有一个计划，一种验证一切正常工作的方法，以及在出现意外行为时的备份。

　　控制

　　就像类别所暗示的那样，我们首先必须能够完全控制将要执行的电池测试。为此，我们必须控制以下充电/放电电流、电压和功率变量。实现这一目标的完整解决方案是将可编程直流电源与可编程直流负载配对。更理想的是将这两种功能集于一身，例如电源是双向的，这意味着它可以提供(提供)或吸收(吸收)电流，并将该电流以高达95%的效率再生到本地电网。没错，电子负载功能是可再生的，除了最大限度地减少测试设备空间和投资外，还使其成为一种非常绿色的解决方案。

　　电池充电/放电系统的第二个也是非常重要的组件是一种控制PSB与电池物理连接的方法。这很重要，原因有几个：连接电池时避免产生火花，以及出于安全原因快速断开电池连接的能力。接触器、继电器或开关是此功能的典型选择。如果采用接触器式连接，我们建议使用密封直流接触器。它们具有被惰性气体包围的密封接触器，允许用户在负载下打开或关闭接触器。如果传统接触器在负载下闭合或打开，产生的电弧通常会焊接闭合的触点。因此，为避免在每次测试后更换接触器，

　　监控

　　下一类关键设备满足了在测试期间监控电池和设备以确保一切正常运行的需要。需要测量的变量是：电池极性、电池温度、电压和流入/流出电池的电流。其中，电池极性从一开始就是最重要的变量。如果电池直接连接到PSB的输入端子，设备可能会立即损坏。这就是极性检查如此重要的原因。电池测试系统需要能够检查所连接电池的极性，并在极性接反时防止连接到PSB。稍后，在安全部分，我们将讨论电池和 PSB 之间的断开继电器或接触器。图1显示了放置极性检查器和安全接触器。为了启用安全接触器，极性检查器必须给出极性正确的信号。这将确保操作员无法将电池连接到PSB，除非极性正确。

　　还应监控电池温度，以确保电池正常运行且不会因某些问题而发热。电池制造商将能够提供安全和不安全的电池温度范围，可用于在您的电池测试系统中设置电池温度警报。与电池温度一样，需要密切关注电池充电电流和电压，以确保在所有测试期间正常运行。两者都可以从 PSB 轻松监控，您还可以在其中编程限制和过保护，以确保电源将监控这些值的正常范围，并在任何变量失控时立即关闭电源输出。

　　高功率电池充电和管理的理想设置

　　安全

　　虽然被监控的所有变量都有助于使用双向可编程直流电源对电池进行安全测试，但有一个组件对于操作员和设备的安全至关重要。该组件是一个直流接触器或继电器，可以将电池与测试系统的其余部分隔离。这个继电器，从测试开始，就像一个从电池到电源的看门人。通过使用极性检查使接触器闭合，可确保电池不会因负电压尖峰而损坏电源。继电器或接触器的第二个重要功能是在出现问题时将电池与PSB断开，例如被测电池过热。

　　优化电池连接

　　使用 PSB 双向直流电源的电池测试系统的最后一个重要考虑因素是将电池连接到电源的过程。要正确执行此操作，您需要验证电池连接的极性是否正确，并将 PSB 电压与电池端子电压匹配。图 2 和图 3 显示了这两种配置，并带有“连接时产生火花”的注释。如果电压电位差超过1-200mV，则在将电池连接到PSB时会产生火花。电池需要放电，当它们连接到 PSB 时，它们会放电到 PSB，为输入电容器充电。能量的快速爆发会导致火花并损坏电池端子。这也会损坏连接在PSB和电池之间的接触器或继电器的触点。同样，当电池反接时，连接电池时会产生火花。此外，PSB 很可能会损坏，因为它无法保护自己免受其输出端子上的负电压的影响。

　　无设置：错误极性连接造成的损坏

　　无设置：由于连接到带放电帽的 PSU 造成的损坏(即>200毫伏差)

　　结论

　　要记住的最重要的事情是在尝试使用可编程直流电源进行电池测试之前规划您的测试程序和设置。一种简化的方法可能适用于某些人，但大多数人需要保护他们的被测电池、直流电源，当然还有操作员。规划时牢记3个要素：控制、监测和安全，这将为您开发完整且安全的电池测试解决方案提供最佳机会。使用将能够从一个单元充电和放电，从而进一步简化系统，避免移动电池或利用多个继电器在电源和连接到电池的负载之间切换。

答：　　可编程直流电源是利用电路控制开关管来控制导通与截止，在变压转换器上将直流电源转换为高频率交流电源进行变压，从而产生所需的一组或多个电压。那么使用可编程直流电源时需要注意什么呢?

　　1、感性负载应用

　　当可编程直流电源开关或改变电源输出电压时，电感负载会产生反方向的电动势，这会影响直流电源的功率，并可能导致可编程直流电源损坏。二极管串联在可编程直流电源插输出端与负载之间，由电源和电容器组成的RC吸合电路在负载末端统一连接，可有效保护可编程直流电源供应器;

　　2、电池负载应用

　　使用可编程直流电源给蓄电池负载充电时，为防止蓄电池误接极性导致电源供应器损坏，必须在电源和蓄电池之间串联二极管，防止可编程直流电源出现损坏或有危险。

　　3、会产生反向电流的负载应用

　　当可编程直流电源输出端突然结束时，会出现很大的反向电流，可编程直流电源无法吸收这多余的电流，这会导致电压上升，解决的办法是在直流电源系统的最终结果和负载之间串联二极管，并在负载端连接输出放电装置(泻放电阻)以阻止电流。如果反向电流是尖峰突波时，请在负载两端的同一端接同一个电解电容。

　　4、容性负载应用

　　因为容性负载总是会引起输出电压上升，尤其是输出电压上下调节电压时，输出电压速度会略有下降，使用时在可编程直流电源输出端并联一功率电阻，串联一二极管在输出端与负载之间以获得最佳使用效果。

　　5、脉冲类负载应用

　　脉冲类负载要么是以电流峰值测量的直流电源系统，要么是测量装置所指示的内部值(平均值)的电路脉冲式或电机驱动电路负载形式，此时会达到额定电流区域，导致放电功率下降或出现不稳定。解决方法是在电源和负载之间串联电感，或者选择固定的大电流输出直流电源。
