◉交流充电桩测试负载容量：7KW-40KW；◉直流充电桩测试负载容量：7KW-360KW;@外置充电桩枪座，内置控制导引功能、BMS模拟、协议一致性及故障模拟等。
产品介绍
产品概述 PRODUCT OVERVIEW
遵循标准 FOLLOW STANDARDS
| 序号 | 标准号 | 标准名称 |
| 1 | GB 191 | 包装 储运 图示标志 |
| 2 | GB 4793.1 | 测量、控制和实验室用电气设备的安全要求 第*部分：通用要求 |
| 3 | GB/T 18487.1-2015 | 电动汽车传导充电系统 第1部分: 通用要求 |
| 4 | GB/T 18487.2-2017 | 电动汽车传导充电系统 第 2 部分：非车载传导供电设备电磁兼容要求 |
| 5 | GB/T 20234.2-2015 | 电动汽车传导充电用连接装置 第2部分：交流充电接口 |
| 6 | GB/T 20234.3-2015 | 电动汽车传导充电用连接装置 第3部分：直流充电接口 |
| 7 | GB/T 27930-2015 | 电动汽车非车载传导式充电机与电池管理系统之间的通信协议 |
| 8 | Q/GDW1592-2014 | 电动汽车交流充电桩检验技术规范 |
| 9 | Q/GDW1591-2014 | 电动汽车非车载充电机检验技术规范 |
| 10 | N/BT 33001-2018 | 电动汽车非车载传导式充电机技术条件 |
| 11 | GB∕T 18487.2-2017 | 电动汽车传导充电系统 第2部分：非车载传导供电设备电磁兼容要求 |
| 12 | GB∕T 33594-2017 | 电动汽车充电用电缆 |
| 13 | NBT 33008.12018/2013 | 电动汽车充电设备检验试验规范 *1部分非车载充电机 |
| 14 | NBT 33008.22018/2013 | 电动汽车充电设备检验试验规范 第2部分交流充电机 |
| 15 | GB/T 34657.1-2017 | 电动汽车传导充电互操作性测试规范 第1部分：供电设备 |
| 16 | GB/T 34658-2017 | 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试 |
| 17 | IEC61851-1/23/24 | 电动汽车传到充电系统 |
| 18 | IEC61851-21-2 | 电动车辆导电充电系统 第21部分：导电连接至交流/直流电源的电动车辆要求 |
| 19 | IEC62477 | 电力电子变换器系统和设备的安全要求 |
| 20 | DIN70121 | 一致性及互操作性测试 |
| 21 | DL/T621-1997 | 交流电气装置的接地 |
| 22 | ISO 15118-4-2018 | 道路车辆.电网通信接口车辆 |
| 23 | IEC 61851-23 | Electric road vehicles and industrial trucks |
| 24 | IEC 62196-1 | International standard norme internationanle Part1:General requirements |
| 25 | IEC 62196-2 | International standard norme internationanle Part2:Dimensional compatibility and interchangeability requirements for a.c. pin and contact-tube |
| 26 | IEC 62196-3 | International standard norme internationanle |
产品特点 PRODUCT FEATURES
◉采用触摸屏+PLC方式进行控制， 提供相应上位机操作软件控制方式；
◉内置有BMS电池管理系统仿真功能, 带有BMS电池管理系统接口， 可测试充电机和BMS电池管理系统的通讯控制功能；
◉外置国标充电机枪座， 充电桩可与负载直接握手通讯， 读取收发相关数据及充电指令；
◉可编程界面0-30组功率电流任意设置， 执行操作时间小到1ms，可循环999999次；
◉可以将测晕数据上传到电脑并实现对检测过程数据的过程过程记录存储功能；
◉用户可根据性能参数、检测要求， 设定调整放电功率、设定放电时间、定时时间到自动关断负载；
◉模拟各类复杂工作环境， 功率的突加突卸， 检测放电设备的实际带载能力和效率；
◉急停和温度保护， 超载， 短路， 过温设备自动切断；
◉具有过温保护功能和温度设定 (0-150°）以及温度监测功能；
◉采8寸LCD触摸屏控制、LCD仪表显示；

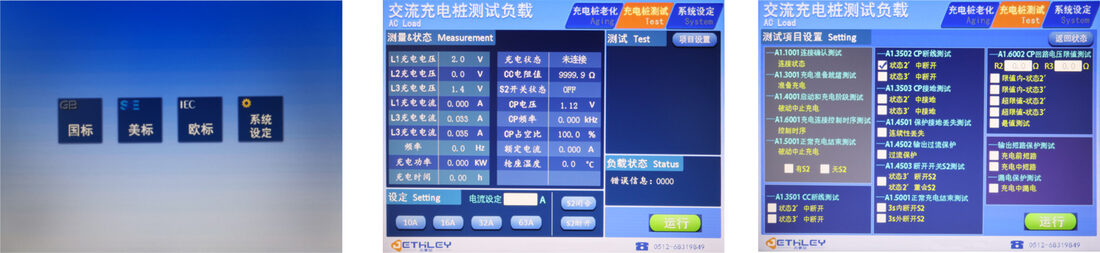

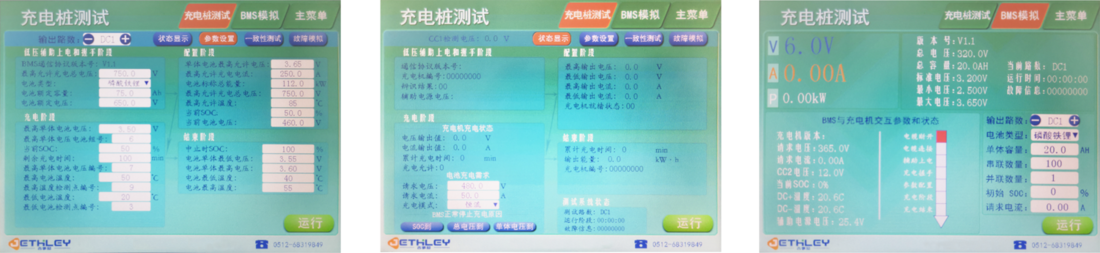

控制界面 CONTROL INTERFACE
◉交流充电桩测试负载（国标、欧标、美标）
◉直流充电桩测试负载（国标、欧标）
产品规格 PRODUCT SPECIFICATION
| CPL- R系列 | 交流充电桩测试负载 | 直流充电桩测试负载 | |||||||
| 型号Model | CPL-R10-AC | CPL-R25-AC | CPL-R45-AC | CPL-R15-DC | CPL-R30-DC | CPL-R60-DC | CPL-R120-DC | CPL-R180-D | CPL-R240-D |
| 功率 wattage | 10KW | 25KW | 45KW | 15KW | 30KW | 60KW | 120KW | 180KW | 240KW |
| 测试电压Test voltage | 220V/230V/240V/380V/400VAC（50/60HZ） | 750VDC/1000VDC | |||||||
| 步进Minimum step | 0.1 KW | ||||||||
| 显示Display | 电压、电流、功率、时间 | ||||||||
| 电压精度Voltage precision | 0 . 5 % | ||||||||
| 电流精度Current precision | 0 . 5 % | ||||||||
| 控制方式Control | 触摸屏+ PC | ||||||||
| 可程组数Programmable | 30组 | ||||||||
| 仿真功能function | ◇充电控制状态测试
◇充电连接控制时序测试 ◇充电异常状态测试 ◇充电控制导引回路测试 执行标准GBT 34657.1-2017电动汽车传导充电互操作性测试规范 第1部分供电设备 |
◇充电互操作性测试 ◇通信协议一致性测试 ◇BMS模拟功能 ◇故障模拟 ◇充电桩性能测试 满足GB/T 34657.1-2017电动汽车传导充电互操作性测试规范 第1部分：供电设备测试规范要求 满足GB/T 34658-2017电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试规范要求 |
|||||||
| 输入Input | 国标/欧标/美标交流充电枪座 | 国标/欧标直流充电枪座(双枪或者多枪） | |||||||
| 供电电压Power | 单相 220 VAC/ 50 HZ | ||||||||
| 工作方式Working | 可连续工作 | ||||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护、 | ||||||||
| 通讯接口Interface | RS 232 C / RS 485充电控制状态测试 | ||||||||
| 绝缘等级Insulation | F级 | ||||||||
| 防护等级Protect | IP 30 （室内） | ||||||||
| 冷却方式Cooling | 强制风冷 | ||||||||
| 噪音Noise | 距离1米， 小于65 d B | ||||||||
| 运行环境Environment | 0 - 45℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||||
| 重量Weight ( Kg) | 50 | 65 | 80 | 50 | 65 | 80 | 250 | 400 | 600 |
| 体积W×H×D( mm) | 550×980×600 | 550×980×600 | 550×1280×700 | 550×980×600 | 550×980×600 | 550×1280×700 | 1000×1800×1200 | 1000×1800×1600 | 1400×2000×1600 |
| 备注 | 电压等级、功率大小可根据客户要求订制，欧美标准、国标等订购前用户需说明 | ||||||||
❓ 常见问答 1 查看更多 →
问：充电桩测试中漏电流现象的几种类型和产生原理
答： 一、充电桩测试检测漏电流现象
充电桩一般有四种类型的漏电流，即：半导体部分元件中存在的漏电流、电源漏电流、电容漏电流和滤波器漏电流。
1、半导体元件漏电流
当关闭时，有微小电流在PN结流过。 D-S正向偏置，G-S反向偏置，导电通道打开后，从D到S才会有电流流过。 但实际上，由于自由电子的存在，自由电子对SIO2和N+的粘附导致电流D-S泄漏。
2、电源漏电流
为了减少对开关电源的干扰，在国家标准，必须安装 EMI 屏蔽电路。由于EMI电路的关系，开关电源接入电后，对地会有少量电流泄漏，如果不接地，电脑外壳会在地面上产生110伏的电压，用手触摸会感觉麻麻的，影响电脑正常工作。
3、电容漏电流
电容在任何时候都不会出现不导电情况。当电容与直流电源一起使用时，直流电源调高电压的话，电容会泄漏电流。如果漏电流过大，电容器会过热而损坏。除了电解电容，其他电容的漏电都非常小，所以用电阻参数来表示其绝缘性能;并且电解电容漏电面积大，所以现在用漏电来表示它的绝缘性能(和容量体积成正比)。
当使用的直流电的工作电压施加到电容器上时，会注意到电流变化显着，并随着时间的推移而减小。当其达到某个最终值时，它就达到了稳定状态。 i = kcu (μa);其中k值为当前电流，单位为 μa (v · μf)
4、滤波器漏电流
电源滤波器漏电流定义为：对额定交流电压下滤波器到交流进线的任何一端进行滤波。
如果家中所有的端口都得到了完全的保护，那么现在的泄漏值在很大程度上取决于CY系统的正常泄漏，即取决于CY的大小。
由于滤波器泄漏的电源大小会影响到人身安全，世界各国对其都有严格的标准。对于220V/50Hz交流电源，整个噪声漏电流应小于1mA。
二、充电桩测试漏电流过程的原理
目前大多数技术都对用于识别故障电流的GFCI传感器有所了解，其筛选原理如下：
一个三级系统，一种RCMU芯片(漏电检测单元)安装在母线区，其中最重要的是三个母线不分青红皂白地穿过RCMU中心孔。图中所示的系统没有中性线，它是一个三线交流系统。如果是四层三线制，如果现在零线不工作，零线不需要经过RCMU。以连接到 480 / 277vac 系统的 10A 负载为例，RCMU 将同时对其进行测量。根据基尔霍夫定律，流入和流出的电流会减弱。三条母线的电流矢量值应为零。图中不看方向可以看出：10A-5A-4A=1A，即系统线路漏电流值为1A。 RCMU是基于芯片设计原理与空闲转换器不同的是你可以看到不同的泄漏，现在就来简单地看一下漏电流保护器的类型。
1)AC型防护器：
安全漏电保护器是针对正弦漏电电流开发设计的，能可靠防止漏电，即用即慢。
2)A型漏电保护器：
保护型不仅可以防止漏电标志，还可以可靠地保护含有直流电的漏电导体。
3) B型漏电保护器：
泄漏保护系统可以可靠地保护正弦交流信号，传送直流信号和平滑信号。
