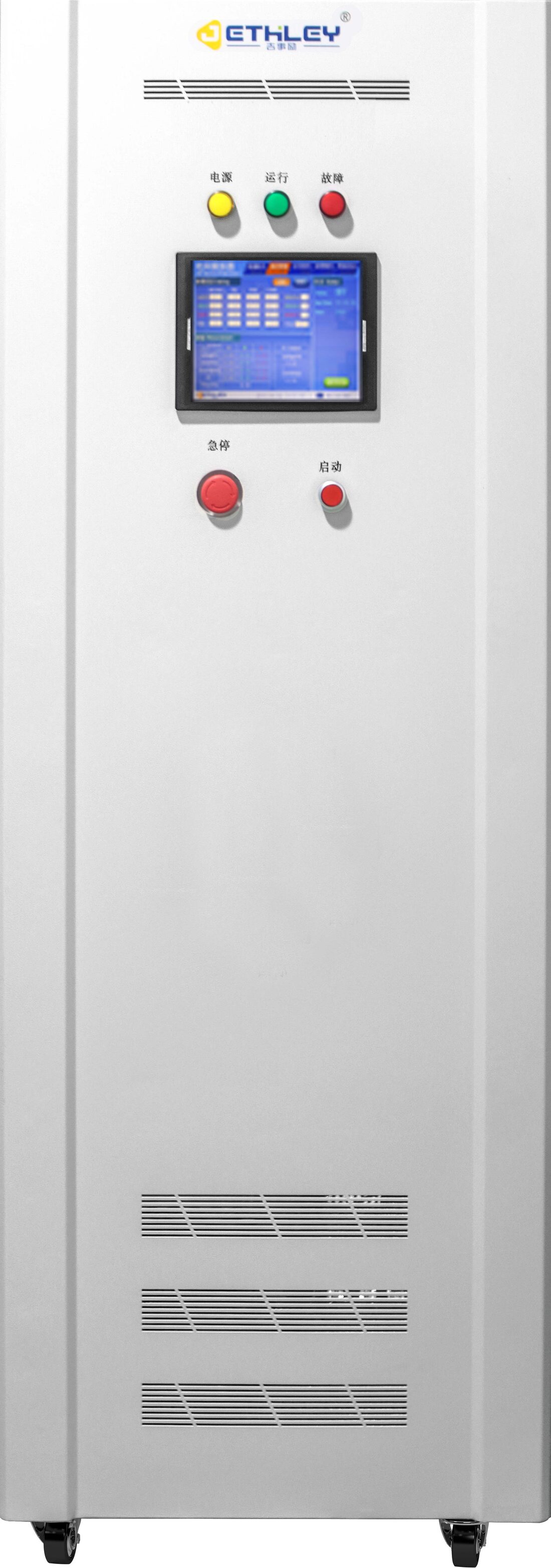

单、三相交流负载内置新型合金电阻丝材料，采用耗能方式工作，散热采用强制风冷方式，功率1-2000KW可选，电压0-2000V可选，电流0-10000A可选。 产品概述 Product overview
产品介绍
产品概述 PRODUCT OVERVIEW
产品特点 PRODUCT FEATURES
◉控制方式：按钮控制或开关切换；
◉采用不锈钢合金电阻制造，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移；
◉用户可根据性能参数、检测要求，设定调整放电功率、设定放电时间、定时时间到自动关断负载；
◉检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力；
◉模拟各类复杂工作环境，功率的突加突卸，检测放电设备的实际带载能力和效率；
◉急停和温度保护，超载，短路，过温设备自动切断；
◉具有过温保护功能和温度设定（0~150°）以及温度监测功能；
◉合金电阻丝材料介绍：
(1) 合金电阻丝材料选用耐高温（工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金 (NiCr6023) 。
(2) 功耗电阻各组成部分的材质都有严格规定，管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材 料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制，可保证批星生产的合金电阻具有高度一致的性能。
(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质， 散热片绕制间隔小千或等于3mm土2。
(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。
(5)合金电阻在正常工作状态下散热片平均温度≤300℃，不超过320℃，距离电阻至高温度1300℃有近5倍的裕度，这样就保证合金电阻可以上时间连续工作。
(6)在功率电阻达到300°—400°时，温漂仍≤±2%，从而保证了高温状态下，负载阻值不会有大的波动变化，无论在何种温度下都能加载稳定的功率值。
(7)无论冷态、热态下，负载误差≤±3%。
产品规格 PRODUCT SPECIFICATION
| ACL-R系列单相AC交流负载(三相规格下翻） | |||||||
| 型号Model | ACL-R05 | ACL-R10 | ACL-R20 | ACL-R30 | ACL-R50 | ACL-R100 | ACL-R300 |
| 放电功率 wattage | 5KW | 10KW | 20KW | 30KW | 50KW | 100KW | 300KW |
| 测试电压Test voltage | 0-300VAC单相两线制（客户选配、特殊电压可订制） | ||||||
| 频率Frequency | 50 HZ/ 60 HZ， 400 HZ（特殊频率可订制） | ||||||
| 功率因数PFC | PF=1 特殊可订制 | ||||||
| 最小步进Minimum step | 0.01KW | 0.1 KW | 1KW | 1KW | 1KW | 2KW | 10KW |
| 显示Display | 电压Vrms、电流Arms、功率Wattage | ||||||
| 电压精度Voltage precision | 0.5% | ||||||
| 电流精度Current precision | 0.5% | ||||||
| 负载误差Load error | 3% | ||||||
| 控制方式Control | 按钮控制或者开关切换 | ||||||
| 供电电压Power | 单相 220VAC/50HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于75dB | ||||||
| 运行环境Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||
| 重量Weight ( Kg) | 40 | 100 | 120 | 180 | 200 | 300 | 400 |
| 体积W×H×D( mm) | 430×450×540 | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1600×900 |
续上
| ACL-R-S系列三相AC交流负载 | |||||||
| 型号Model | ACL-R06S | ACL-R10S | ACL-R20S | ACL-R50S | ACL-R100S | ACL-R300S | ACL-R500S |
| 放电功率 wattage | 6KW | 10KW | 30KW | 50KW | 100KW | 300KW | 500KW |
| 测试电压Test voltage | 0-300VAC单相两线制（客户选配、特殊电压可订制） | ||||||
| 频率Frequency | 50 HZ/ 60 HZ， 400 HZ（特殊频率可订制） | ||||||
| 功率因数PFC | PF=1 特殊可订制 | ||||||
| 最小步进Minimum step | 0.01KW | 0.1 KW | 1KW | 1KW | 1KW | 2KW | 2KW |
| 显示Display | 电压Vrms、电流Arms、功率Wattage | ||||||
| 电压精度Voltage precision | 0.5% | ||||||
| 电流精度Current precision | 0.5% | ||||||
| 负载误差Load error | 3% | ||||||
| 控制方式Control | 按钮控制或者开关切换 | ||||||
| 供电电压Power | 单相 220VAC/50HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于75dB | ||||||
| 运行环境Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||
| 重量Weight ( Kg) | 100 | 150 | 250 | 300 | 600 | 900 | 1200 |
| 体积W×H×D( mm) | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1800×900 | 2400×1800×900 |
❓ 常见问答 4 查看更多 →
问：交流测试负载箱主要优势在哪里？
答： 交流测试负载箱是用于测试发电机和UPS发电机组的实际输出功率和性能的设备。交流负载箱通常有三相ABC负载电阻、电感负载功率和电容负载，并能直接在面板上显示交流谐振点症状。RLC负载指示灯会亮如果精确安装到位，最低标准电源有一个内置的负载电阻。电感和电容负载为0.01K，阶梯振幅为0.01K，通过不断调整负载功率，可以准确模拟交流谐振，以满足变频器保护岛的需要。
关于交流测试负载特性：
1、负载特性：电阻性、电感性和电容性负载安排采用合金电阻部分，在热漂移过程中不改变电阻值 交流槽的三相负载性能可分为控制阶段和调节阶段。
2、性能特点：采用分段组合控制，交流电表箱可根据功率参数的检测要求，对每个组合设置不同的放电功率。 连续输入功率。
3、自我保护：可变负载箱具有自动过热漏电保护功能。
4、记忆功能：测量数据可以被记录、保存并导出到Excel文件中，便于查看和展示。
5、精确调整功能：可以精确检查电网变频器，调试模拟谐振点的发生，防止孤岛效应。
自动补偿功能：可变负载单元的节点控制电路自动补偿电阻性和电感性负载单元的寄生电感和寄生电阻，以满足部分功率测量要求。
交流测试负载装置广泛应用于电信、民航、银行、证券、铁路段传输等行业，是各种发电机项目验收测试和日常维护的必要工具;是UPS系统技术验收和日常维护的必要工具；是UPS系统维护和保养的必要工具。
问：交流负载能否用PLC晶体管输出驱动？
答： 交流负载能否用PLC晶体管输出驱动？答案当然是不能，PLC的输出类型有晶闸管输出，继电器输出，晶体管输出，我们今天主要研究的是晶体管输出对交流负载的影响，晶体管输出有方向性，是一般PLC输出模块，如果我们在加电压时，将电压加反的话，可能会导致晶体管烧坏(不排除反接保护的可能)，交流电源电压方向是不断变化的，所以在大多数情况下不能直接导致交流负载驱动。
当然，也不是不能用晶体管输出控制交流负载，如果输出模块指向可以做直流交流俩用的电源，就能驱动交流负载，所以必须具体问题具体分析，防止出现不必要的问题。
我们都知道，晶体管输出明显的优势是开关速度快到几百赫兹或几百千赫，在交流这里就有点大材小用了，因为交流本身只有50赫兹，在这里完全是没有意义的。因此，通用输出模块只有晶体管 (DC) 和继电器(正常AC 和 DC)。
大家都知道，工程驱动的交流负载一般用于驱动24VDC晶体管输出中间继电器(尽可能放置中间继电器)、220V交流控制电路和二次负载中的继电器来进行二次驱动。上面2号端子上的负载是线圈，通常是中间继电器的绕组。
为什么要用外部中间继电器？因为外部中间继电器的优点是带载能力强，220VAC 的几安培电流无关紧要，甚至可以直接驱动接触器线圈。中间继电器的另一个优点是交流系统与直流系统完全隔离，防止了外部系统对PLC模块的损坏，减少了外部干扰对控制模块的影响。
下面是一个典型的电机控制电路，展示了从 PLC 到主电路的控制过程。
问：交流可编程RLC负载哪些功能可推荐？
答： 三相交流可编程RLC负载箱有哪些功能值得推荐？三相交流RLC负载箱是一种单电感电容充电箱，广泛用于交流功率测量，包括UPS、发电机、逆变器、稳压器等。电气负载测试系统主要测试逆变器的单机效果，可以模拟逆变器的各种运行工况以及微电网和孤岛电网的效果。可以确定逆变器的实际输出功率和带载，并检测确定太阳能逆变器的消振点。
内置电阻端接电容端接传感器负载装置。电阻负载由不锈钢合金制成。感性负载为干式交流三相扼流圈，容性负载为低压并联电容器。电源输入采用无级输入控制，允许电阻、电容、电感任意组合。也可根据客户需要无级可调。
针对RLC可编程交流负载箱的知识，远远不止这些，而下面我们开始详细了解其功能：
1、前阻性负载比性能、电感负载比性能和体积负载比性能分别作为可变谐振参数直接显示在控制面板上。成功加载 RLC 负载后，会出现报警灯。
2、RLC交流箱阻性负载、敏感负载、电容的最小标准功率为0001kva，步幅为0001kva。负载功率连续可调。
3、RLC变负载箱可计算R、I、C各阶段预定的自动负载功率。
4、RLC交流箱内的RLC负载由一个智能负载控制器组成，每个控制器可以根据主机的指令，在每一级加载不同的RLC功率模块。
5、RLC AC Box的多路采集器可以准确测量每个RLC三相电压、电流、有功功率、无功功率等电气参数。
6. 满足线性电压400V.50Hz(相电压230V)的磁道需要0.01 kva的功率调节，以确保电感功率在长期负载期间不会发生变化，并且不会影响谐振点的偏移。
7、主机控制电路可自动补偿阻性负载元件的寄生电感，准确加载RLC电源，满足孤岛测试要求。
8、节点控制电路可自动补偿感性负载元件的寄生电阻，满足负载电感精确检测的需要，实现谐振和无功偏偏移调节测试要求，对绝缘测试感到满意。
9、RLC可编程交流负载箱主机采用电子线路控制，具有自动超温保护。特殊原因造成的过热、过压会导致负载自动切断。
10、可选功能：变压器输出有功和无功功率的三相测量功能，按下负载按钮时，可自动以RLC计费单位设置被测功率。此时，RLC 负载会自动加载适合谐振状态的值。
11、可选配RLC交流电容测量电网侧电流波形，监测交流设备输出电流波形，并自动调整保护时间。
12、寄生补偿功能可实现可变负载的准确测量、准确的负载和准确的仿真。
13、对安装在高精度 RLC 设备上的孤岛进行的测试使用，来自中国 26 个实验室 100%选 ACLT 样品。
问：如何使用双向可控硅控制交流 (AC) 负载的电流？
答： 如何使用三端双向可控硅开关和相位控制电路来控制流经交流负载的电流?现在主要通过改变负载电压的RMS 值来控制平均负载功率。这可以通过使用反向并联 SCR 或使用单个三端双向可控硅开关元件来实现。
使用三端双向可控硅开关的交流负载控制是低至中高功率交流负载最常见的晶闸管控制方法。负载功率通过控制负载电压的有效值来控制，而有效值又由双向可控硅的触发角控制。这反过来又控制了双向可控硅的导通时间。
当触发角α为零时，导通角θ为180°，负载电压最大，等于电源电压。随着触发角增大，导通角减小，负载电压减小。当α等于180°时，θ为零，负载电压为零。
最常与三端双向可控硅用来控制交流负载的触发电路是两端交流开关元件在示出触发电路图1。
图 1.交流负载的双向可控硅控制。
通过改变电位计 RV 1上的设置来控制触发角。随着该值的增加，电容器充电到双向交流开关的导通电压所需的时间将增加。这将延迟触发角，从而减少导通时间。这反过来又导致负载电压降低。
通过上述电路布置，可以将负载从全导通控制到几乎为零。然而，当负载电压再次增加时，会注意到“快速启动”效应。这是由电容器上的残余电荷引起的。卡扣很明显，因为电流会突然从零增加到某个中间值。
可以通过以下两种方法之一减少卡扣效应：
· 使用非对称双向二极管 (ST4)
·在触发电路中引入第二个时间延迟，如图2所示。
图 2.交流负载的双向可控硅控制，降低了卡扣效应。
在两个电路(图 1 和图 2)中，触发电路都不适合超低电压电源。这是因为二极管的导通电压相对较高，通常在 28 到 36 V 的范围内。
例如，如果一个双向可控硅的导通电压为 30 V 并且在连接到 32 V 电源的电路中运行，则在进入周期 41°之前不可能触发双向可控硅。因此控制范围非常有限。相比之下，如果电源为240V，则最小触发角为5°。
这个问题可以通过使用 UJT 或 PUT 触发电路来克服。使用这两个电路，触发角几乎可以控制在 0°到 180°之间。代表性的 UJT 电路如图 3所示。
图 3.双向可控硅负载控制——UJT 触发
UJT触发电路应注意的要点是：
· 触发电路的连接方式是在触发三端双向可控硅开关时关闭。因此，每个半周期中将只有一个触发脉冲。
· 只有一种极性的触发脉冲可用。
· 脉冲变压器的连接方式使得双向可控硅在模式2和3中被触发，最大限度地提高触发灵敏度。
在输出电压和输出电压波形方面，两种电路的唯一区别在于，UJT 触发电路在使用超低电压电源时将提供更广泛的控制。当使用超低电压电源工作时，使用双向可控硅触发电路是不正常的做法。
输出电压
负载电压可以根据电路特性来确定。负载电压的实际计算比较复杂，本文不再赘述。电路特性如图4所示。
图 4.交流控制器电路特性
要获得特定触发角度的负载电压，请从水平轴以适当的触发角度向上投影，直到与曲线相交。然后水平投影到垂直轴以获得负载与电源电压的比率。该比率乘以电源电压得出负载电压。
例子
TRIAC 用于控制电源电压为 240 V 的交流负载中的功率。使用电路特性确定触发角设置为 (a) 20° (b) 60° (c) 时的负载电压120°。
从电路特性来看，VL/VAC比等于：
(a) 当 α = 20°(电路特性 = 0.98)时：
VL=0.98*240 = 235.2V
(b) 当 α = 60°(电路特性 = 0.88)时：
VL=0.88*240 = 211.2V
(c) 当 α = 120°(电路特性 = 0.44)时：
VL=0.44*240 = 105.6V
波形
图 5 和图 6分别显示了由双向可控硅触发控制阻性 AC 负载的触发角为 45°(双向可控硅触发)和 90°(UJT 触发)产生的波形。
图 5.双向可控硅交流负载控制器——双向可控硅触发(触发角 45°)。
图 6.双向可控硅交流负载控制器——UJT 触发(触发角 90°)
双向可控硅控制器用于控制低至中高功率负载。一些例子是：
· 灯照明
· 风扇调速(吊扇)
· 电机调速(仅限小电机)
· 烹饪和加热器具中的加热元件。
对于更高的电流要求，可用的双向可控硅可能无法承载所需的负载电流。在这种情况下，使用以反向并联配置连接的两个SCR。
