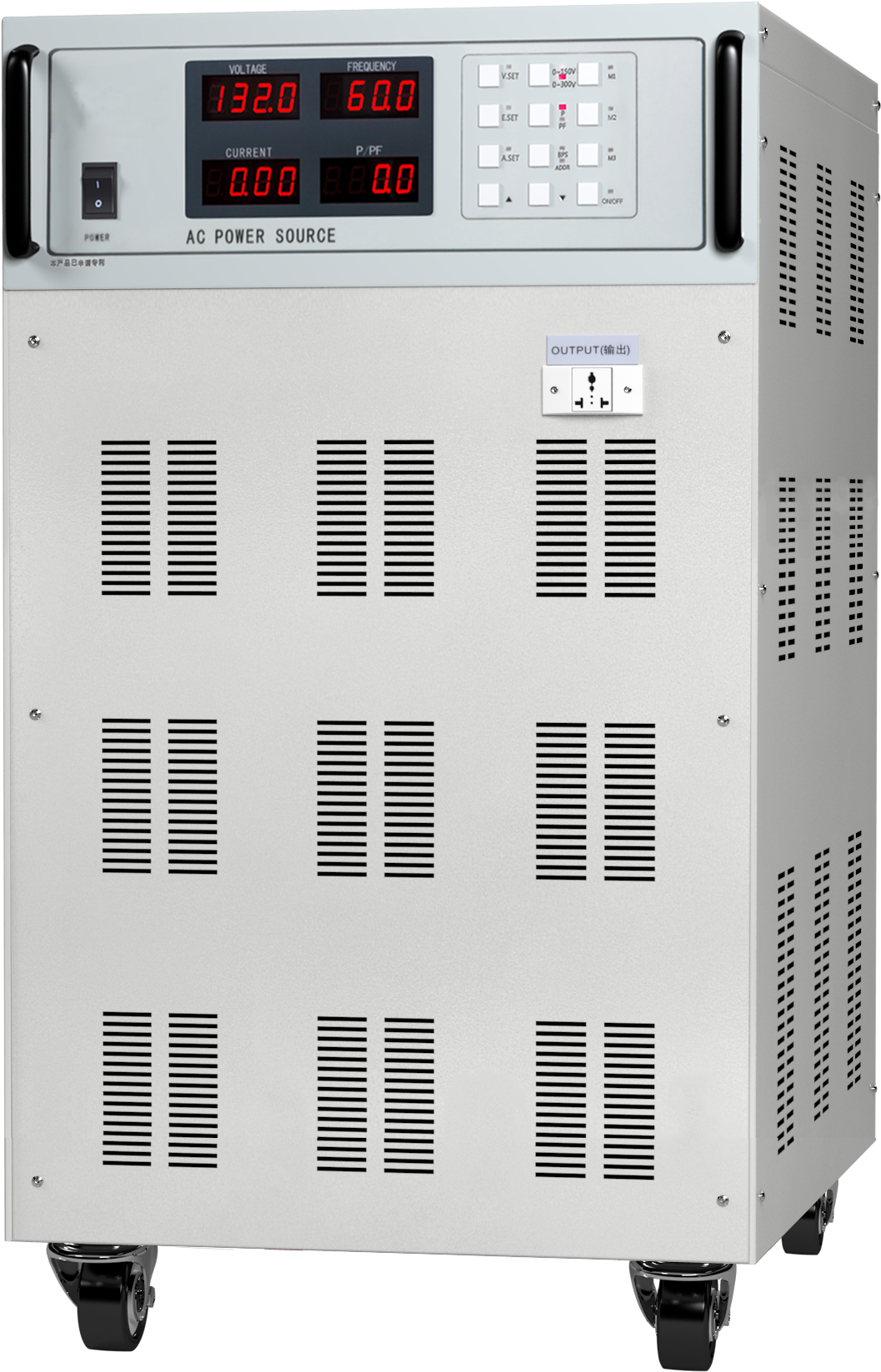

单、三相交流变频电源采用SPWM高频脉宽调制方式, 先进的直接数字频率合成器(DDS)波形产生技术, 提供干净的正弦波输出;输出频率:40Hz-500Hz(20Hz需定制),输出电压:低档0-150V/高档0-300V(0-2000VAC可订制) 可模拟标准或异常的电压及频率状态, 应用于测试系统、 电子电器、 电机、 照明等领域的生产及研究。
产品介绍
产品特点 PRODUCT FEATURES
产品应用 PRODUCT APPLICATION


产品规格-单相 PRODUCT SPECIFICATIONS

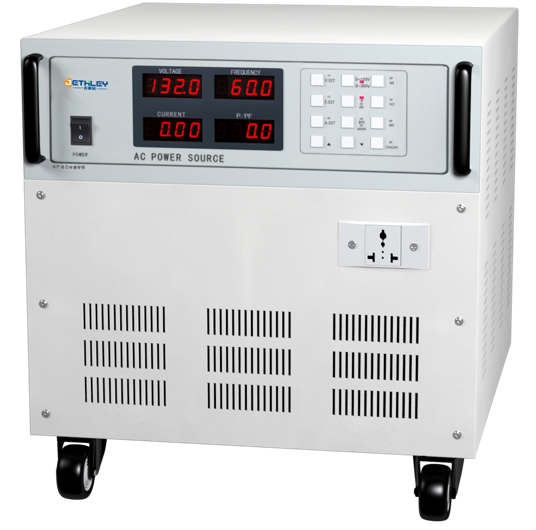

AS1000 系列单相变频电源 |
|||||||||||||
| 型号Mode | AS1000 | AS1001 | AS1003 | AS1005 | AS1010 | AS1015 | AS1020 | AS1030 | AS1050 | AS1100 | AS150 | ||
| 容量Power | 500 VA | 1 KVA | 3 KVA | 5 KVA | 10 KVA | 15 KVA | 20 KVA | 30 KVA | 50 KVA | 100KVA | 150KVA | ||
| 制作方式Working | SPWM( 正弦脉宽调制 ) | ||||||||||||
输入INPUT |
相数Phase | 1φ2 W+ PE 单相两线+地线 | 3φ4 W+ PE 三相四线+地线 | ||||||||||
| 电压Voltage | 220 V±15 % | 380 V±15 % | |||||||||||
| 频率Frequency | 47 Hz - 63 Hz | ||||||||||||
输出OUTPUT |
相数Phase | 1φ2 W+ PE 单相两线+地线 | |||||||||||
| 电压Voltage | 低档0 -150 VAC/高档0 -300 VAC | ||||||||||||
| 频率Frequency | 45-120 Hz( 40 - 500 HZ可选),0 . 1 Step | ||||||||||||
| 额定电流Max Current | L= 120 V | 4. 2 A | 8 . 4 A | 25 A | 42 A | 84 A | 125 A | 168 A | 250 A | 420 A | 840 A | 1250 A | |
| H= 240 V | 2 . 1 A | 4 . 2 A | 12 . 5 A | 21 A | 42 A | 62 . 5 A | 84 A | 125 A | 210 A | 420 A | 625 A | ||
| LED显示Display | 电压Vrms、电流Arms、频率Fre 、功率Wattage 、功率因数PF | ||||||||||||
| 电源调整率 Linear Regulation | 0 . 1 % | ||||||||||||
| 负载调整率Load Regulation | 1 % | ||||||||||||
| 波形失真度 Harmonic T. H. D | 2%(纯阻性负载) | ||||||||||||
| 频率稳定度Frequency Regulation | 0 . 01 % | ||||||||||||
| 电压解析度Voltage Resolution | 0 . 1 V | ||||||||||||
| 频率解析度Frequency Resolution | 0 . 1 Hz | ||||||||||||
| 电流解析度Current Resolution | 0 . 0 01 A | 0 .01A | 0 . 1 A | 1 A | |||||||||
测量精确度 |
电压Voltage | 0 . 5 % FS+ 5 dgt | |||||||||||
| 电流Current | 0 . 5 % FS+ 5 dgt | ||||||||||||
| 功率Wattage | 0 . 5 % FS+ 5 dgt | ||||||||||||
| 频率Frequency | 0 . 01 % FS+ 5 dgt | ||||||||||||
| 设定精确度 | 电压Voltage | 0.3 % FS | |||||||||||
| 频率Current | 0 . 1 % FS | ||||||||||||
| 存储组数 Storage groups | M 1 ( V_ F_ A )﹑M 2 ( V_ F_ A )﹑M 3 ( V_ F_ A) | ||||||||||||
| 通讯接口Interface | RS 232C【IEEE 488 . 2( GPIB) 可选】 | ||||||||||||
| 限流设定I-LIM Set | O-Max Current | ||||||||||||
| 保护Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | ||||||||||||
| 重量( Kg) | 15 | 20 | 30 | 50 | 80 | 120 | 150 | 200 | 400 | 500 | 600 | ||
体积W×H×D( mm) |
430×133×370 |
430×177 ×460 |
430×430 ×450 |
430×765×550 |
550×1280×700 | 800×1680×850 |
|||||||
| 运行环境Environment | -10~45℃ 10 - 90 % RH | ||||||||||||

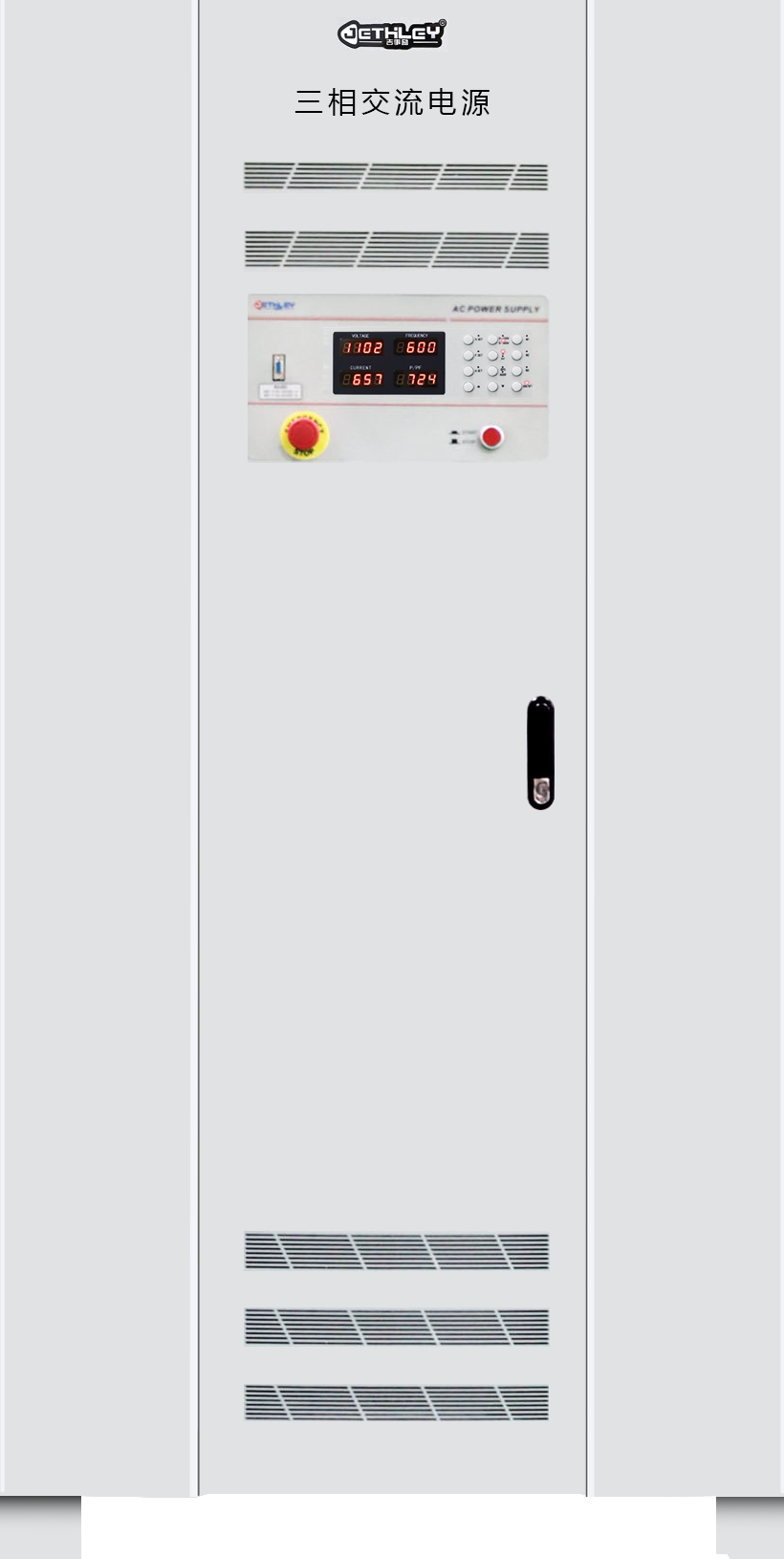

产品规格-三相 PRODUCT SPECIFICATIONS
| AS1000S 系列三相变频电源 | |||||||||||||||
| 型号 Model | AS1006S | AS1010S | AS1015S | AS1020S | AS1030S | AS1045S | AS1060S | AS1100S | AS1150S | AS1300S | AS1450S | AS11000S | |||
| 输出容量 Capacity | 6KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 100KVA | 150KVA | 300KVA | 450KVA | 1000KVA | |||
| 制作方式 Made | SPWM(正弦脉宽调制) | ||||||||||||||
|
输入 INPUT |
相数 Phase | 1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 | ||||||||||||
| 电压Voltage | 220V±15% | 380V±15% | |||||||||||||
| 频率Frequency | 47Hz-63Hz | ||||||||||||||
|
输出 OUTPUT |
相数 Phase | 3φ4W+PE 三相四线+地线 | |||||||||||||
| 相电压Voltage | 低档0-150VAC/ 高档0-300VAC | ||||||||||||||
| 频率Frequency | 45.00-120.0Hz(40.00-500.0Hz可选,20Hz订制),0.1Step | ||||||||||||||
|
最大相电流 Max Current |
L=120V | 16.8A | 28A | 42A | 56A | 84A | 168A | 280A | 420A | 560A | 840A | 1400A | 2800A | ||
| H=240V | 8.4A | 14A | 21A | 28A | 42A | 84A | 140A | 210A | 280A | 420A | 700A | 1400A | |||
| LED显示(A相) Display | 电压 Vrms、电流 Arms、频率 Fre、功率Wattage、 功率因数PF | ||||||||||||||
| 电源调整率 Line Regulation | 0.1% | ||||||||||||||
| 负载调整率 Load Regulation | 1% | ||||||||||||||
| 波形失真T.H.D | 2%(纯阻性负载) | ||||||||||||||
| 频率稳定度 Frequency Accuracy | 0.01% | ||||||||||||||
| 电压解析度 Voltage Resolation | 0. 1V | ||||||||||||||
| 频率解析度 Frequency Resolation | 0.1Hz | ||||||||||||||
| 电流解析度 Current Resolation | 0.01A | 0.1A | 1A | ||||||||||||
| 测量精确度 | 电压Voltage | 0.5%FS+5dgt | |||||||||||||
| 电流Current | 0.5%FS+5dgt | ||||||||||||||
| 功率Watte | 0.5%FS+5dgt | ||||||||||||||
| 频率Frequency | 0.01%FS+5dgt | ||||||||||||||
| 设定精确度 | 电压Voltage | 1% FS | |||||||||||||
| 频率Current | 0.1% FS | ||||||||||||||
| 存储组数Memory | M1(V_F_A)、M2(V_F_A)、M3(V_F_A) | ||||||||||||||
| 通讯接口Interface | RS232/RS485【IEEE488.2(GPIB)可选】 | ||||||||||||||
| 限流设定 I-LIM Set | 0—Max Current | ||||||||||||||
| 保护 Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | ||||||||||||||
| 重量 Weight(KG) | 75 | 90 | 120 | 150 | 200 | 300 | 500 | 900 | 1200 | 1800 | 2500 | 5000 | |||
| 体积W×H×D(mm) | 430×800×700 | 550×1280×700 | 800×1680×850 | 1000×2000×1050 | 1500×2000×1350 | 3000×2000×1050 | |||||||||
| 工作环境 Work Condition | -10~45℃ 10~90%RH | ||||||||||||||
❓ 常见问答 12 查看更多 →
问:如果三相交流变频电源不工作怎么办?
答: 通常三相变频电源都会采用发电机进行二次变频,但这也会导致电源耗电量大,噪音大,稳定性差,因此并不提倡,交流电源提供世界标准电压和线路频率。输出电压和频率可以无级调节,用于测试出口用电设备的电压和老化频率。

倘若三相变频电源停止工作,建议在不了解的情况下停止工作,并立即联系相应的维修服务专员,以免他人造成二次失误,不如直接联系我们,厂家直接对接服务更可靠。
一台三相45kV变频电源和一台三相20kV变频电源损坏严重,其中一台熔断(三相熔断器)。电工可能缺乏经验,不会检查模块是否有问题。如果找不到保险丝,请改用铜线。两个模块启动后有声音,吸收电路器坏了,推板无法收回。
根据我的经验,大多数模块都会出现保险杠损坏的问题,但损坏的模块保险丝不会!我们已经多次看到铜线熔化了!但是,这不仅解决了问题,而且造成了更大的损失。
发现变频电源输出线y、B、W接到市电报警(所有面板显示为零),变频电源电源严重损坏(变频电源电源控制系统)。这是损坏,保险丝熔断,驱动器烧毁,变频电源的IGBT模块烧毁,电压变频电源的整流电容爆炸)!
频率电源已经存在了 10 多年,现在可以在没有指定电压和频率的情况下运行。然后建议客户返厂维修(全面检查)。确定的问题是:
准备工具:万用表、示波器、直流电源、电阻丝(放电专用)
维修阶段:我们主要看第一个熔断器(技术直觉)。经过测量,保险丝没有损坏,它是由直流电源的开关部分(直流部分)驱动的。注意:操作前必须断开电源与线路输入的连接。当直流电源在10V左右时,判断反馈电流过大调整直流电源电压(电流过大)。此时,将开关后端短接后,应切断变压器输出端与逆变电源的连接。
其次,直流电源用于修改变频电源的整流部分。这时直流电源电压可以调到300V,电流1.5A左右。此时可以判断整流单元状态良好。然后测量变压器背面(接触器到输出开关)以毫米为单位,找到短路接触器组和短路电阻。更换接触器和电阻丝并重新开始。电压、电流、频率和功率
维修后将变频电源接入市电进行负载老化测试。在负载老化测试中发现20KVA的交流电源只能控制6-8kw的阻性负载。有客户打电话说有问题。以前频繁启动会使接触器长时间短路,燃烧时会断路。一位客户提议帮助解决这个问题。
当然,对于逆变电源相关问题,我们大部分都能解决。经测试,发现电压转换器驱动器有两组欠压,更换驱动器和驱动器。更换后,经检查的负载(瞬时电阻负载28kv)在我公司进行老化测试48小时后交付给客户。
客户特意打电话进行感谢,并做了合同,客户说相信我们公司的技术和服务,放心和我们合作。
问:详解三相交流电源的工作原理与接法
答: 三相交流电路

三相电路是产品三相交流电源传输电的电路,世界上电力系统几乎都使用三相制,因为三相电路在传输功率方面比单相电路更经济,而且三相交流电比单相交流发电机效率更高。我们在生活中也是对三相交流电源接触更多,也了解更多。
三相交流电源工作原理

每个三相电源都有一个相位电压超前或滞后,称为相序。如果相是a相电压在b相电压之前,那么b相电压在c相电压之前。这个序列称为相位序列 a - b - c 若c - b - a 称为负序。 (也称为逆序)三相电机由正序电压驱动时,电机将正向旋转。并且当从负序电压驱动时,电机会反转。因此,在使用三相电源时,必须考虑相序。但是很多需要前后旋转的制造厂可以通过改变相序来控制三相电机的旋转。
连接方式

通常有两种方法:一种是星形连接(Y形),另一种是三角形连接(△形)。
来自三个电源(A、B 和 C)的三根导线称为端子导体。连接电缆的两根电线之间的电压称为电压,两个连接图 线电压和相电压的相图如图2和图3所示,线电压与相电压的关系如表所示。
在星形连接中,线间电压是相电压根的三倍。与三个相电压各超前 30° 相比,三个线间电压之间的相位差保持 120°,星形连接有一个公共点(图中的点 n),称为中性点。当连接成三角形时,线电压等于相电压,三个电源组成一个电路,只有三相电源对称且连接正确,这时才能确保没有循环电流。
三相交流电源电路的计算方法
对称计算
三相电源是对称的,三相负载和三相端线是对称的,如果三条连接线的对称也就意味着三条传输线的阻抗是一样的。对称三相电源和三相负载可以星形或三角形连接。这是因为等效星形总是可以通过将三角形星形转换为 Y-Y 连接的对称三相电路来转换(图 4)。

使用节点电压法可用于计算图4中NN=0的值。因此,在计算对称三相电路中的单相电压和电流时,可以直接使用对称性记录其他相的电压和电压。 IB中的中性线电流是指Y-Y接对称三相电路中中性线的零电压,因此中性线的有无不影响对称三相电路。这种三相三线制可以提供与单个三相系统相同的功率,但在三相系统中,线损仅为三个单相系统的一半。因为后一种系统需要六条传输线。
不对称计算
如果三相电源线、三相负载、三相电源线任意一个不对称,则为不对称三相电路。一般来说,三相负载基本上是不对称的。典型的非对称电路分为三种类型: 三相四线电路,三相电路为非对称负载连接供电;用于供电的三相三线系统与非对称三角洲连接的示意图;三相三线电路馈电不平衡星形接法。如果忽略输电线路负载,第一路的相电压仍然是对称的,因此可以从三个单相电路计算(见星形连接);对于第二个电路,负载相电压也是对称的,所以可以先计算负载电流,再计算电路电流(见三角形接法);对于第三路,需要移动负载的中性点,根据从中性点接收到的电压(见中性点)计算三相负载的电压和电流。
问:变频电源有哪些故障是可以预防的?
答: 主回路、电源回路、IM驱动及保护电路、冷却风扇是构成变频电源的重要几部分,变频电源的结构并不是单一的,通常形式是单元化或模块化,变频电源经常会因为使用环境的方法或逻辑设置不正确导致出问题,为了避免这种情况的出现,我们需要了解具体有哪些操作导致无法获得预期的效果?

1、主模式解析错误
基本电路通常由三相或单相整流桥、平滑电容器、波电容器组成,IPM的环境温度需要考虑到位,同时我们也要减少脉动电流,通过完善功率因数交流或者直流电抗器,从而达到延长电容器的寿命的效果。
在保护电子电容器的过程中电解电容器的保护通常根据易于测量的静电容量来定义。如果小于估计标准值的80%,并且绝绿阻抗小于 5m Ω,这时需要考虑更换电容。
2、control控制故障分析
控制模式影响交流资源,是电源的一部分。 IPM 板上有一个平滑电容和一个缓冲电容。其原理同上,但这里的电容可以通过不受主电路负载影响的脉动电流。因此,寿命主要取决于温度和连接时间。因为电容是焊接在电路板上的,电容的退化可以通过测量静电容量来评估,电容的生命周期通常根据环境温度和使用时间来解决。
电源板为控制电路、IPM 驱动器、表面控制芯片和风扇提供电源。风机通常以直流电压从主电路输出,可通过断路器获得。因此,电源短路不仅会损坏电路中的整流电路,还会影响电源的其他部分。例如,电源稳压器与公共地之间的短路连接会因操作不当而导致电源上的电源损坏。风扇短路,导致其他电源关闭。通过观察通常更容易找到电源电路。
逻辑控制板是集成了CPU、Mu、RAM、Eeepromi等大型集成电路的可变电源封装。它具有高可靠性和低故障概率。但是,在某些情况下,由于它们的断开,所有控制端子同时闭合,从而导致变频源EPROM发生故障。这只能通过恢复 epromi 来实现。
IPM 板包括驱动器和缓冲器方案,以及相同的过压和故障保护方案。从逻辑控制器接收到的 PM 信号可以通过光连接输入到 IPM 模块中,因此即使检测速度很高,也应该测量 IPM 模块中的光通信。
3、冷却系统
冷却系统主要由散热器和冷却风扇组成。尤其是风扇的寿命短,越接近使用寿命时,风扇转动后到关闭时会产生振动,噪音会很大。 IPM 过热门在电网频率改变时出现。冷却风扇的使用寿命约为 10000 到 35000 小时。
如果可变电源连续工作,需要2-3年更换风扇或轴承。为了更好的延长风扇的使用寿命,产品中有些风扇只在电流互感器运行时工作,在电流互感器开启时不工作。
4、外部电磁感应干扰
如果干扰源在振荡电源后一周内,会通过辐射或电源线进入变频电源,误触发控制电路,中断或停止运行,损坏变频电源在严重的情况下。降低噪声干扰的具体方法是改变所有继电器周围的频率电源,接触器控制电路和负载保护脉冲电压的吸收器,如RC波吸收器。连接不能超过20cm;尽量减少控制电路的布线距离,并与主电路分开;变频电源控制电路布线电路的绞距必须大于15mm,主电路必须在10cm以上;将变频电源改为远离电机(100m以上),可以增加导体截面积,保证线路电压降低2%以内,也可以调节变频电源输出电抗器,以减少由长导体产生的分布式电容器充电电流补偿。交流接地系统必须按要求接地,并在专用连接处可靠接地。不能与电焊、动态接地结合使用;在变频电源的输入端安装无线电噪声调制器,降低输入高次谐波电平,从而降低电源线噪声对电子设备的影响;同时,在转换器的输出端安装了不可读的无线电噪声,以降低输出线路的线路噪声。
5、安装环境
变频电源是一种电子仪器,对安装环境有严格的要求。详细的安装环境要求在其规格书中列出。如果不能满足这些要求,在特殊情况下应尽可能采取适当的抑制措施:振动是电子仪器机械损坏的主要原因,有较大冲击时应采取橡胶等措施。湿气、腐蚀性气体和灰尘会导致电子仪器腐蚀、接触不良、绝缘降低和短路。作为预防措施,防止面板防腐粉尘,采用封闭式结构;温度是影响电子器件特别是半导体器件寿命和可靠性的重要因素。根据设备的环保要求,必须安装空调或避免阳光直射。
此外,应定期检查各种电源的空气过滤器和风扇。为了防止微处理器因低温而无法正常工作,在高温的特殊情况下,需要采取必要的措施,例如安装空气加热器。
6、电源异常
供电安排一般分为无相、低压、停电三种,有时同一电力系统会发生雪灾和雷击,有时是由于接地故障和相间短路。雷声的敲击声因地而异,因季节而异,除电压波动外,部分电网或自发电机组也可能出现频率波动,有时频率波动可能会在短时间内反复出现,而且对变频电源提出了相应的要求,以满足保证设备的正常运行。
当附近有直接启动的电机、感应炉等设备时,为防止这些设备在降压时受到撞击,应将电源与变流器电源分开,以减少相互干扰。
A对于瞬间停电后仍能继续运行的设备,除了选择价格适中的变频源外,还必须提前考虑降低电机负载转速的比例。当变频电源和外部控制电路采用瞬时断路补偿方式响应压力损失时,采用测速电机防止加速时电流过大。
B对于需要连续工作的设备,不停电电源自动切换设备必须加装在变频电源上。作为二极管输入单相控制电源的单相逆变器,虽然可以在无相模式下继续工作,但整流部分电流过大,电容脉冲电流过高,如果长期运行会对变流器电源的寿命和可靠性产生不良影响,应尽快检查和处理。
7、雷击和感应雷电
雷电或感应冲击产生的冲击电压有时会损坏电流互感器。当在电力系统的一侧设置真空断路器时,短路具有高脉冲电压。为了避免冲击电压造成的过电压损坏,通常需要在电源输入端调整吸收器件,例如压敏电阻。真空断路器加RC浪涌吸收器,如果变压器一侧有真空断路器,应按照控制时序,保证真空断路器在启动前切断变频器的电源。
问:交流变频电源如何进行调试才正确?
答:交流变频电源在出厂前虽然已经做过基础调试,但客户现场的用电环境、负载类型、接线方式都不一样,到货后还是需要做一次现场调试才能稳定运行。很多用户拿到设备后直接通电使用,结果出现输出不稳、保护报警甚至烧坏负载的情况,问题大多出在调试环节没做对。
下面结合吉事励多年的电源调试经验,把交流变频电源的正确调试步骤梳理一遍。

一、调试前的准备工作
调试前先把这几件事确认好,能避免 80% 的低级问题。
1. 检查接线是否牢固 输入电源线、输出线、接地线都要拧紧,端子不能有松动。尤其是大功率机型,接线松动会导致接触电阻过大,运行时发热甚至打火。接地线必须可靠接地,不能悬空。
2. 确认输入电压符合要求 用万用表测量现场输入电压,看是否在设备允许的范围内(通常是 380V±10% 或 220V±10%)。电压过高或过低都会影响调试结果,甚至触发保护。
3. 负载先断开 调试阶段先不要接实际负载,空载调试通过后再接负载。这样可以区分是电源本身的问题还是负载的问题。
4. 阅读说明书 不同品牌的变频电源操作界面和参数设置不一样,调试前花几分钟看一下说明书的参数定义,比瞎摸强得多。
二、正确的调试步骤
第一步:空载通电,检查显示
接通输入电源,开机后观察面板显示是否正常:
- 电压、电流、频率显示是否归零或显示正常值
- 有没有故障报警代码
- 风扇是否正常运转
如果开机就报警,先查输入电压和接线,不要强行复位运行。
第二步:设置输出参数
根据负载需求设置输出电压和频率:
- 常规测试:输出 220V/50Hz 或 380V/50Hz
- 出口产品测试:可能需要 110V/60Hz、240V/50Hz 等
- 电压调节范围一般是 0-300V(单相)或 0-520V(三相),频率 40-400Hz 可调
设置时先把电压调到最低,再逐步升高,不要一上来就拉满。
第三步:测量输出是否准确
用万用表或功率计测量电源实际输出值,和面板显示做对比:
- 电压误差应在 ±1% 以内
- 频率误差应在 ±0.1% 以内
- 波形应为纯正弦波,失真度小于 2%
如果显示值和实测值偏差大,需要进入校准模式做电压、电流校准。吉事励的变频电源出厂前都经过校准,一般不会有大偏差,如果有可以联系厂家指导校准。
第四步:接负载测试
空载没问题后,再接上实际负载:
- 先接轻载(额定功率的 20%-30%),运行 5 分钟观察
- 再加到半载,运行 10 分钟
- 最后加到满载,运行 30 分钟以上
每一步都要观察输出电压是否稳定、有没有压降、机身温度是否正常。满载运行时电压跌落不超过额定值的 2% 算正常。
第五步:动态测试
有条件的话做一下负载突变测试:
- 从空载突然加到满载,看电压恢复时间
- 从满载突然卸掉,看过冲电压
好的变频电源负载突变时电压波动小、恢复快,一般在 10ms 以内就能稳定。这个指标直接影响测试结果的准确性。
三、调试中容易踩的坑
1. 输入输出接反 有些新手把输入线接到输出端,一通电就炸机。接线前认准端子标识:INPUT 是输入,OUTPUT 是输出。
2. 三相相序接错 三相变频电源要注意相序(A/B/C 或 L1/L2/L3),相序接反可能导致电机反转或保护报警。
3. 不接地线 为了图省事不接地线,轻则干扰大、测试数据不准,重则有触电风险。接地线必须接。
4. 忽略散热 变频电源工作时会发热,四周要留至少 30cm 的散热空间,不能塞在密闭柜子里。散热不好会降功率甚至过热保护。
四、常见问题排查
表格
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
| 开机无显示 | 输入没电、保险断、开关坏 | 查输入电压、换保险 |
| 输出电压调不上去 | 负载短路、过流保护、设置错误 | 断开负载测试、检查参数设置 |
| 电压波动大 | 输入电压不稳、负载突变、接线松 | 加稳压装置、拧紧接线 |
| 频繁过流保护 | 负载功率超过额定、启动电流大 | 选更大功率机型、软启动设置 |
| 有异响或异味 | 风扇故障、内部元件损坏 | 停机联系厂家检修 |
五、总结
交流变频电源的调试核心就三步:先空载确认输出准确,再加载验证稳定性,最后做动态测试。按这个顺序来,基本不会出大问题。
如果你们现场调试遇到搞不定的情况,可以把设备型号和报警代码发给吉事励的技术支持,我们会远程指导排查。吉事励 AS 系列交流变频电源覆盖 500VA 到 500KVA 功率段,支持可编程操作、RS485 通讯,适合家电出口检测、电机老化、实验室供电等场景,需要技术资料或报价可以直接联系我们。
本文由吉事励电子(苏州)有限公司整理发布,转载请注明出处。
问:你们知道交流稳压变频电源都有哪些作用?
答: 交流稳压变频电源有哪些作用?变频电源不同型号也有一些通性!主要相同的地方:均采用高频SPWM硬件匹配技术,响应速度快,输出稳定,LED静态测试,强大的MOS/IGBT驱动,运行可靠,过载能力强,负载电感多样,采用高亮度LED显示屏,适用于电阻,整流,清晰,宽视角,方便产线使用,过流,过热,短路输出过压,输出电压不全,输出各种异常功能有缺点。
显示电源故障,对应的错误代码,方便用户查找错误原因。功率输出点的热键、电压和快捷方式使用起来简单方便。智能变频电源管理可执行以下功能:
1、具有参数记忆功能,可设置6组循环测试、耐久测试或一步测试(频率、电压、时间)。循环检查:测试多个组,每个组可以有一个合理的运行时间。持续时间测试:多组持续时间测试是非循环的,每组可以设置相应的运行时间。阶段测试:运行一个测试组并设置执行时间。
2、交流变频电源转换器功率过电压和输出电流值可任意设定,以适应不同负载。
3、带电信接口,可实现远程电源管理,波速可达9600;通讯协议:通用电源协议和工业标准控制MODBUS协议。
4、可实现电源电压上升速度。

多型变频稳压电源应用广泛,种类繁多,可分为以下五种:
一、铁磁谐振交流稳压器:由饱和膜和相应的电容器组成的交流稳压器,具有恒压特性。磁饱和是这种稳定器的典型结构,它们结构简单,制造方便,输入电压变化范围宽,运行可靠,过载能力大。但波形失真大,稳定性不高,近年来开发的恒压变压器也是通过电磁元件的非线性实现恒压功能的功率器件。与磁饱和稳定器的区别在于磁链结构不同,基本工作原理相同。它具有稳定和变换核心电压的双重功能,使其优于普通电源变压器和磁饱和调节器。
二、交流变频模块:通过改变变压器滑动触点的位置来稳定输出电压的装置,即通过改变变压器滑动触点的位置来稳定输出电压的装置。该稳压器工作效率高,输出电压波形好,对负载特性无特殊要求。但稳定性低,恢复时间长。
三、带可控硅的交流镇流器:带可控硅功率调节器的交流镇流器。具有稳定性高、响应速度快、无噪音等优点。然而,城市波浪特性的破坏已经扰乱了通信和电子设备。
四、电感式交流稳压器:通过改变变压器次级电压和初级电压的相位偏差,实现输出交流稳压器。它是一种类似于直线异步电动机的异步电动机,其原理类似于感应电压调节器。它具有较大的稳定电压范围,输出电压有波形,功率可达数百千瓦。然而,转子始终处于互锁模式,这是功率密集且效率低的。由于铜和铁含量高,产量低
五、磁放大器型交流稳压器:主要是将磁放大器与自耦变压器俩者串联,通过电子电路将磁放大器的阻抗转变成稳定输出电压的设备,可以是线性放大或脉宽调制线路形式。该稳压器采用闭环反馈控制系统,稳定性高,输出波形好。 但由于采用高惯性磁放大器,恢复时间较长。 由于采用自耦合模式,抗噪性也较低。
问:三相交流变频电源要如何连接才好?
答: 三相交流变频电源怎么接?在三相120°系统中,传输功率需要3根导线,而其他模式需要6根导线。所需的铜线数量减少了一半,电缆传输损耗也减少了一半。
Y形连接或星形连接
具有简单连接的三相系统通常如图5的示意图所示,称为“Y或星形”连接。
公共点称为中性点。为了安全起见,此点通常基于电源。在实践中,负载并不完全平衡,因此电流使用第四根“中性”线分配。如果当地法规和标准允许,中性导线可能比三根主导线短得多。

图5.星形或星形连接-三相四线
三角形连接
上述三个单相电源也可以串联连接。不管什么时候,三个120°相移电压之和为零。也就是说如果和为零,则两个端子处于相同电位,可以连接在一起。这种连接方法如图7所示,用希腊字母Δ表示,称为三角形连接方法。

图6.任何时间的瞬时电压之和为零

图7.三角形连接-三相三线
Y连接与Delta连接的比较
Y连接用于家庭和办公室中使用,通常出现在单相电器供电。单相负载连接到线路和中性点之间的一个Y支路。每个相位的总负载被尽可能地划分,以为主三相电源提供平衡负载。
Y形连接还可以为高压下的高功率负载提供单相或三相电源。单相电压是相到中性点的电压。也可获得更高的相间电压,如图8中的黑色矢量所示。

图8.V相位=√3xV相中性
三角形连接最常见的用例是为三相工业负载供电。然而,通过沿变压器线圈连接或“分接”,可以从三相三角形电源获得不同的电压组合。例如,在美国,240Vdelta系统可能具有分相或中心抽头线圈,提供两个120V电源(图9)。为安全起见,中心抽头可在变压器上接地。在三角形连接的中心抽头和第三个“高支路”之间,还提供208V电压。

图9.带“分相”或“中心抽头”线圈的三角形连接
能量测量
在交流系统中,功率是用功率表测量的。现代数字采样功率表通过将电压和电流的多个瞬时样本相乘,然后取瞬时功率的平均值来表示有功功率,从而计算瞬时功率。功率表将在广泛的波形、频率和功率因数范围内准确测量有功功率、视在功率、无功负载、功率因数、谐波等。为了使功率分析仪获得良好的结果,必须正确识别接线配置,并且必须正确连接功率分析仪。
单相功率表的连接
只需要一个功率表,如图10所示。系统与功率表电压和电流端子的连接非常简单。功率计的电压端子并联连接在负载两端,电流通过与负载串联连接的电流端子输入。

图10.单相双线和直流测量
单相三相连接
在该系统中,如图11所示,电压由一个中心抽头变压器线圈产生,全部同相。这在北美住宅应用中非常常见,其中提供一个240V电源和两个120V电源,每个支腿上可能有不同的负载。要测量总功率和其他量,请连接两个功率表,如图11所示。

图11.单相三线制
布伦德尔定理:所需功率表的数量
在单相系统中,只有两根电线。使用功率计测量功率。在三线制系统中,需要两个功率表,如图12所示。
通常,所需电表数量=线路数量-1

图12.三线星形系统
三相Y系统的验证
功率计测量的瞬时功率是采样的瞬时电压和电流的乘积。
功率表1读数=i1(v1-v3)
功率表2读数=i2(v2-v3)
读数和W1+W2=i1v1-i1v3+i2v2-i2v3
=i1v1+i2v2-(i1+i2)v3
(根据基尔霍夫定律,i1+i2+i3=0,因此i1+i2=-i3)
2读数W1+W2=i1v1+i2v2+i3v3=总瞬时功率。
三相三线连接法-两电表法
使用三根线,需要两个功率计来测量总功率。如图所示,将两相连接到电表的电压端子。

图13三相三线二电表系统
三相三线连接法-三电表法
如前所述,虽然三线制系统由于只需要两个功率计来测量TEM中的总功率,因此有时使用三个比较方便。在所示连接中,将三个功率计的电压低端连接在一起,形成假中性点。

图14.三相三线(三瓦表法,将分析仪设置为三相四线模式)。
三线三瓦表连接的优点是可以指示每相的功率(这是两瓦连接无法做到的)和相电压。
三相四线连接
需要三个功率计来测量四线系统中的总功率。测得的电压是实际相电压。相间电压幅度和相电压可以使用矢量数学准确计算。现代功率分析仪还使用KiehlHall定律,计算通过中性线的电流。

图15.三相四线(三电表法)
配置测量设备
当线路数量固定(N)时,需要N-1个功率计来测量整体电能质量,即功率。确保您有足够数量的频道并正确连接
现代多通道功率分析仪可以使用适当的内置公式直接确定整体电能质量,例如瓦特、伏特、安培、伏安和功率因数。该公式是根据路由配置选择的,因此设置路由以获得良好的总功率测量非常重要。具有矢量功能的功率分析仪将相电压(或风)分量转换为线电压(或增量)分量。在只有一个功率计的平衡线性系统中,只有√3的系数可用于系统间转换或测量缩放。
问:交流电源/直流电源基础信息大全
答: 电源旨在将电源转换为您需要的电力类型。一些最著名的设备将交流电源转换为直流电源,但您也可以选择直流电源到直流电源。了解这些类型的电源之间的差异以及何时使用每种电源将有助于您在需要购买时做出明智的决定。
什么是交流电源?
交流电(AC)电源是从插座输出的标准电力格式。该名称来自电流采用的波形。要了解交流波的组成,您需要了解电流来自电子流。当交流波中的电子移动时,它们可以沿正方向移动,这对应于电流产生的正弦波的向上部分。当电子有负流时,波下降。

这些波来自发电厂的交流发电机,产生交流电。在交流发电机内,线圈在磁场中旋转。当电线移动到不同磁极的区域时,旋转会产生交流电波。例如,当导线从磁场的北极区域旋转到南极区域时,电流会改变方向。交流发电机中产生的波对于交流电源的使用非常重要。
交流电源的波浪状运动使这种电力形成优于直流电源的优势。因为它在波浪中移动,所以这种电力形式可以比直流电力传播得更远。建筑物中的大多数插座提供交流电源。虽然灯和电器等许多电气设备使用交流电源,但其他设备则需要将电力转换为直流格式。
什么是直流电源?
直流(DC)电源使用沿直线移动的电子。与AC的波浪运动相反,这种线性运动使该电流得名。这种形式的电流来自电池、太阳能电池、燃料电池、配备产生直接能量的换向器的交流发电机,以及将交流电转换为直流电的整流器。

由于直流电源在所提供的电压中非常一致,因此大多数电子设备都需要这种电源类型,这就是为什么大多数电子产品都有电池形式的直流电源,或者需要通过整流器将来自插座的交流电源转换为直流电源。电源通常内置整流器和变压器,以将电压升高或降低到适当的水平。
某些设备最好使用恒定电压,例如笔记本电脑。对于此类设备,如果您想从插座运行这些电子设备,则需要一个AC-DC电源转换器。转换器将波形转换为稳定的直线。直流电对电子产品更可取,因为交流电的高低会损坏电子设备内部的精密组件。
为什么有两种不同的电源类型?
使用交流电源作为发电厂的主要电源源于19世纪末的一场激烈争论。当时,著名的发明家托马斯·爱迪生与同样著名的知识分子尼古拉·特斯拉就电流之战展开了激烈的战斗。
爱迪生开发了直流电源,并希望这种形式成为提供给家庭和企业的首选电源。他在直流电源方面的早期工作为许多城市将其用作默认电源做出了贡献。然而,直流电源并不完美。使用这种电源,很难改变其电压并长距离输送直流电。特斯拉认为交流电源可以解决这两个问题。
1893年,对特斯拉感应交流电机拥有财务控制权的乔治·威斯汀豪斯(GeorgeWestinghouse)出价低于爱迪生,为芝加哥世界博览会提供动力。较低的出价确保了参加博览会的人将体验到一个由交流电供电的闪亮城市。同年,纽约州布法罗市开始利用尼亚加拉瀑布建造水力发电站。三年后,整个布法罗镇都从瀑布运动产生的交流电中获得电力。看到交流电在布法罗取得成功,此前一直支持爱迪生直流电立场的通用电气开始销售交流电。
今天,交流电继续主导市场上的电力。电源插座将交流电源带入建筑物,该电流可能会立即被使用或需要转换为直流电源。虽然爱迪生输掉了整个电流之战,但战争并没有就此结束。今天的许多电子设备都需要平稳、均匀的直流电源电压。由于直流电仍在使用,这两种能源在今天仍然必不可少。
由于今天这两种电力类型都在继续提供电力,因此您可能拥有使用直流电源运行并具有交流电源的设备。对于这些,您将需要一个AC-DC电源。这些电源将电压转换为直流电,并根据设备的输出调节电压升高或降低。
此外,许多便携式发电机将电力储存在使用直流电的电池中。对于偏远地区的应用,提供直流电源的电池电源、燃料电池或太阳能电池比来自电线的交流电源更容易获得。在这些情况下,可能需要DC-DC电源来改变设备使用的输出电压。
交流电源和直流电源有什么区别?
如前所述,交流和直流电源之间的主要区别在于电子流动的方向。这种区别导致了这些类型电力之间的所有其他差异。交流电的波动有助于该电源非常有效地传输得更远,因为发电厂可以轻松产生大量交流电并通过电力线输送,然后馈入变压器以降低电压,直到它到达家庭和企业。改变电压时,直流电不会轻易增加或减少,因此不能有效地长距离传输。
同样重要的是要注意交流和直流电力传输之间的区别。电源及其电源是不同的——电源来自传输线,将电力直接馈入设备或通过电源将电力转换为另一种形式或电压。
在比较交流电源和直流电源的区别时,请考虑电力来自电池还是插座。大多数插座提供交流电源,而电池是最常见的直流电源。
AC-DC电源如何工作?
要为建筑物中的许多设备供电,您可能需要AC-DC电源。这些单元包括用于改变电压的变压器、用于转换为直流电源的整流器以及用于从高低交流电波中去除一些电子噪声的滤波器。即使当电源从交流变为直流时,波仍然存在,从而产生更高和更低电压的输出电压纹波。
在未稳压电源中,纹波电压停留在输出电压中。如果您不确定需要稳压电源还是非稳压电源,请通过输出将非稳压电源与设备配对。不要使用输出超过电气部件需要的未稳压电源,以避免设备过载,特别是如果该设备具有电子元件。
事实上,如果您有一个电子设备,您不确定是否需要非稳压电源或稳压电源,请谨慎行事并选择稳压电源。虽然纹波电压可能对大多数传统电气设备影响不大,但它确实会影响电子设备。为避免损坏电子设备内部的组件,您需要一个带稳压器的AC-DC电源。
稳压电源可以是线性电源或开关电源,具体取决于它们用于降低电源纹波电压的机制。开关电源使用脉宽修改。这项技术的好处包括能够添加用于外国使用的适配器、具有更高的容量以及逐步升高或降低电压。不幸的是,开关电源成本更高,并且在切换时偶尔会产生少量电子噪声。然而,这些缺点并没有超过开关电源的优点。
线性电源缺乏开关电源的效率和多功能性。这些设备有一个大变压器,只能降压,所以如果你有很高的电压要求,它们就没有用了。与开关电源相比,较大的单元通常会产生更多的热量,但它们非常安静,非常适合通信或医疗设施。如果您有较旧的设备或需要安静运行,线性稳压电源可能是平滑输出功率形式中的纹波电压的更好选择。顾名思义,线性电源在单条线路中运行,以通过系统向一个方向输送电力。
开关电源具有更复杂的操作,这与直觉相反,使它们更高效。使用这些类型的电源,您真正物有所值。劣质的稳压开关模型的输出纹波可能仅略低于未稳压电源。在投资之前仔细评估电源模型及其结构。这些电源从交流电源开始,通过整流器将其转换为直流电源。晶体管然后将直流电源转换回交流电源,这次是方波。然后,它可以通过变压器升高或降低电压。最后,正确的电压再次通过整流器以返回直流电源,直流电源通过滤波器以减少输出电压纹波。
调节设备的输出功率可降低输出电压纹波,确保清洁的直流电源。对于严重依赖最平稳电源而不改变电压的设备,稳压直流电源是必要的。如果您需要DC-DC电源,则您需要稳压电源还是非稳压电源的决定不会消失。由于这些设备的工作方式出乎意料,您仍然需要选择是否需要干净的输出功率。
DC-DC电源如何工作?
一些设备从直流电源开始,例如车辆电池或太阳能电池。来自电源的电压可能会超过插入设备的需要。由于直流电源很难改变其电压,因此DC-DC电源通常包括逆变器和整流器,将直流电源先转换为交流电源。交流电源进入变压器以改变电压。在电源达到正确的电压后,电力会传输到整流器,在那里它会转换回直流电。
与AC-DC电源一样,DC-DC型号可能需要稳压器来平滑信号。通过将电压转换为交流电源,电流中出现纹波电压。稳压器可降低输出电压纹波以在输出中产生更清洁的能量。对于不需要完美平滑电压的设备,它们可以使用非稳压电源,通常成本更低。但是,如果您必须为精密设备使用DC-DC电源,则您将需要稳压电源的更干净的输出。
如何知道电源是交流电源还是直流电源
如果您曾经想知道如何判断电源是交流电源还是直流电源,那么您必须了解交流电源和直流电源之间的区别,并观察设备本身。
确定您使用的是AC-DC电源还是DC-DC型号的一种方法是查看设备本身。通常,输入和输出信息会出现在表面的某处。如果输入是AC,则是AC-DC电源,如果输入和输出都是DC,则是DC-DC电源。
问:如何将三相变频电源连接到单相输入电源?
答: 经常使用变频电源的人可能会发现他们需要将更高功率的变频电源连接到单相输入电源。由于大多数大功率变频电源只接受三相输入作为电源,因此几乎没有选择或替代方案。别着急,有解决办法。
如果您使用的是额定为三相输入的变频电源,并且您唯一可用的电源是单相输入,那么您可以将变频电源降额以接受单相输入电源。您几乎总是可以使用额定为三相输入的变频电源和单相输入电源。当只有三相输入变频电源可用时,将变频电源降额以使用单相输入电源是可以接受的,也是常见的做法。

在降低变频电源的额定值之前,最重要的是确保您使用的变频电源适合您的应用。以下是一些基本指南,可帮助您确定您的变频电源是否适合您的应用:收集电机铭牌数据,包括功率(HP)、电流(Amp)、电机电压、输入线电压和电源相位。确定您的应用需要哪种类型的变频电源。该类型将属于伏特每赫兹(V/Hz)、闭环矢量或开环矢量(无传感器矢量)类别。三相输入变频电源的内部组件的额定电流适用于施加三相输入电源时预期的适当电流。当使用单相输入时,来自单相的线侧电流总是较高。“降额”是确保这些组件额定用于从单相输入而不是三相输入流过的更高电流的过程。
您可以通过以下方式:
对变频电源进行降额:确定电机的功率变频电源也将被连接,然后选择功率高于电机功率的变频电源以补偿来自单相电源的额外输入电流。用于这些类型的应用程序的最简单的公式是:
变频电源输入电流>电机额定电流*1.73
该逆变器频率的输入电流必须比电机电流额定值*1.73等于或大于
当在其中使用单相输入电源的应用程序安装最三相输入变频电源,你将几乎总是连接输入线导线到L1和L2变频电源的。L3将保持打开状态,没有任何连接。请咨询变频电源制造商或知识渊博的集成商以确保。
例子:
应用具有220VAC单相输入电源,需要将其连接到传送带,该传送带的变频电源连接到10功率220VAC3相感应电机。让我们假设已经确定,此应用可以使用简单的伏特每赫兹(V/Hz)变频电源运行良好。问题是,由于没有提供10功率(HP)单相输入变频电源(变频电源)的变频电源制造商,我们需要将具有三相输入的变频电源降额用于单相输入。大多数变频电源制造商仅提供最高3功率(HP)的单相输入产品。10功率(HP)交流电机铭牌显示电机在220VAC下的额定电流约为27安培。我们必须使用上面的等式:
变频电源输入电流>电机额定电流*1.73
变频电源输入电流>27安培*1.73
变频电源输入电流>46.71
此应用需要一个220VAC3相伏特/赫兹(V/Hz)变频电源,其输入电流额定值等于或高于47.0安培。
问:如何用重绕电机法在单相变频电源上运行三相电机?
三相异步交流电动机以其结构简单、成本低、维修方便、操作方便等优点在工农业生产中得到广泛应用。三相交流电机使用三相变频电源(3相220v、380v、400v、415v、480v等),但在一些实际应用中,我们只有单相变频电源(1相110v、220v、230v、240v等).),尤其是家用电器,那么,如何利用重绕电机方法在单相变频电源上运行三相电机?
电机重绕
将3相电机工作在1相电源上进行转换有一些工作要做。这里将向您展示如何将三相380v电机转换为在单相220v电源上运行。
倒带原理
三相异步电动机利用三个相互隔开120°角的平衡电流通过定子绕组产生时变旋转磁场来驱动电动机。在谈三相异步电动机改用单相变频电源工作之前,先说明一下单相异步电动机旋转磁场的建立问题,因为单相电动机只有在旋转磁场建立后才能启动.之所以没有初始启动转矩,是因为单相绕组在磁场中不是旋转而是脉动的。换句话说,它在定子方面是固定的。在这种情况下,定子的脉动磁场与转子导体中的电流相互作用,由于没有旋转磁场而不能产生转矩,从而使电动机无法启动。但是,电机内部两个绕组的位置有不同的空间角度。如果它试图产生不同的相电流,则两相电流在时间上有一定的相位差,从而产生旋转磁场。所以单相电机定子不仅要有工作绕组,还要有起动绕组。根据这个原理,我们可以利用三相异步电动机的三相绕组,将其中一个绕组线圈用电容或电感移位,使两相通过不同的电流,建立旋转磁场,操作电机。
重绕法
一相电源使用三相电机,可将任意两相绕组线圈串联,再接另一相。此时,两绕组中的磁通有相位差,但工作绕组和启动绕组接在同一个电源上,所以电流相同。因此,在启动绕组上串联一个电容、电感线圈或电阻,可使电流产生相位差。为了增加连接上的启动转矩,可以使用自耦变压器将单相变频电源电压从220V提高到380V,如图1所示。

一般小型电机都是Y形接法。对于Y型三相异步电动机,电容器C绕组端接自耦变压器启动端。如果要改变轴的旋转方向,按图2接线。
如果不想增加电压,220V电源也可以用这个。因为原来的三相380V供电电压绕组现在用220V供电,电压太低,所以扭矩太低。
图3接线扭矩过低。如果要增大转矩,可以将锁相电容器一起连接在线圈中的两相绕组上,并将其用作启动绕组。单线圈直接接220V电源,见图4。
在图3和图4中,如果需要改变轴的旋转方向,只需改变起始绕组或工作绕组的端到端方向即可。
两个绕组串联后的磁矩(其中一个为反串)由两个角度为60°的磁矩组成(图5)。磁矩远高于120°磁矩(如图6所示),因此图5接线启动扭矩大于图6接线。
起动机绕组上接入电阻R(图7)的阻值应接近定子绕组相电阻,并应能承受起动电流,即起动转矩的0.1-0.12倍。

相移电容器的选择
工作电容c=1950×Ie/Ue×cosφ(微律),Ie、ue、cosφ为原电机额定电流、额定电压和功率圈数。
三相异步电动机(220V)上单相变频电源使用的一般工作电容:每100W使用4~6个微律电容。启动电容可根据启动负载选用,一般为工作电容的1~4倍。当电机达到额定转速的75%~80%时,应断开启动电容器,否则会烧毁电机。
应正确选择电容器的容量,使两相绕组的电流11、12相等且等于额定电流Ie,即11=12=Ie。如果需要高启动转矩,可以加一个启动电容,并接在工作电容上。当启动正常时,断开启动电容器。
在单相变频电源上运行三相电机有很多好处,重绕工作很容易。但单相变频电源一般容量太低,必须承受很大的启动电流,所以这种方法只能适用于1kw以下的电机。
问:电源50Hz 或 60Hz 频率对电机电阻有影响吗?
答: 假设将频率从50 Hz更改为60 Hz时,表示额定频率,但随后以相同速度运行电机。通过这样做,就已经改变了电机设置计算,这可能会改变两个项目,给出不同的电阻。
第一个是转差速度不同,当参考定子时,会产生不同的等效转子电阻值。该方程式为实际转子阻力/滑动。另一个是60 Hz时的集肤效应系数会更高,从而增加绕组的电阻。这在深杆转子中是一个非常重要的影响。

电机电阻
在感应电动机转子中,铜排位于叠层钢槽中,电流仅在通过变压器作用流入定子时流入转子。当电机启动时,转子频率较高,且定子磁通未完全穿透转子钢,因此它仅在靠近气隙的部分转子棒中感应电流。当电机接近全速时,转子的感应频率非常低,例如2.5 Hz,因此定子磁通完全穿透转子钢,并在整个转子铜中产生电流。
这不是转子直流电阻的变化,而是一个看起来像变化电阻的可变耦合系数。
如果你看一个交流电机的完整等效电路,你会发现一个叫做“磁化支路”的电感,用来表示电机中的铁心损耗。因为这个电感的电抗是频率的函数,所以它随着频率的增加而增加。这使得模型能够解释频率对电感元件的影响,就像趋肤效应解释电阻随频率增加的变化一样。
Z=R+jX
通过将频率从50Hz更改为60Hz,“Z”将因两个因素而增加
(1) “X”取决于频率,因此它将随着F的增加而增加。
(2) “R”与“F”无关,但可能因频率增加导致翼梢过热而增加。
因此,通过改变滑动,转子电阻似乎发生了变化。
问:电源频率是什么?如何测试电源频率?
答: 变频电源 (ac) 频率是交流正弦波中每秒的周期数。频率是电流每秒改变方向的速率。它以赫兹 (Hz) 为单位,这是一种国际计量单位,其中 1 赫兹等于每秒1个周期。
赫兹 (Hz) = 一赫兹等于每秒一个周期。
周期 = 一个完整的变频电源或电压波。
交替 = 一个周期的一半。
周期 = 产生一个完整的波形周期所需的时间。
从最基本的角度来说,频率是指某事重复的频率。在电流的情况下,频率是正弦波重复或完成正负循环的次数。
每秒发生的周期越多,频率越高。
示例:如果变频电源的频率为 3 Hz(见下图),则表示其波形在 1 秒内重复 3 次。

频率通常用于描述电气设备操作。以下是一些常见的频率范围:
电源线频率(通常为 50 Hz 或 60 Hz)。
变频驱动器,通常使用 1-20 千赫 (kHz) 的载波频率。
音频频率范围:15 Hz 至 20 kHz(人类听觉范围)。
无线电频率:30-300 kHz。
低频:300 kHz 至 3 兆赫 (MHz)。
中频:3-30 MHz。
高频:30-300 MHz。
电路和设备通常设计为以固定或可变频率运行。设计为以固定频率运行的设备如果以与指定频率不同的频率运行,则会出现异常。例如,如果频率低于 60 Hz,设计为以 60 Hz 运行的变频电源机运行速度较慢,如果频率超过 60 Hz,则运行速度较快。对于变频电源机,频率的任何变化都会引起电机速度的成比例变化。另一个例子是频率降低 5% 会导致电机速度降低 5%。
如何测量变频电源频率?
数字万用表,其包括一个频率计数器模式可以测量交流信号的频率,并且还可以提供以下内容:
MIN/MAX 记录,允许在指定时间段内记录频率测量值,或以同样的方式记录电压、电流或电阻测量值。
自动范围,自动选择频率范围,除非被测电压在频率测量范围之外。
问:所需购买的交流电源需要多少电流呢?
答: 通用交流电源应用需要在高达2000VA的功率水平下进行可变电压和频率。
在为测试应用选择交流电源时,需要了解的不仅仅是被测设备 (UUT) 在正常工作条件下会消耗多少电流,还需要考虑设备在启动、更改操作模式或被测设备出现故障时会消耗多少电流,确保包括在首次施加电压时或在测试过程中输入电压发生变化时可能出现的浪涌电流和瞬态电流。

最坏的情况是什么?
整流器型电源和电机因产生高涌流而臭名昭著,这些设备的浪涌电流是标称工作电流的2到10倍,并且它们会在几个周期到几秒钟的任何地方汲取该电流。
例如,交流电机在首次启动时消耗的电流最高可达正常工作电流的7倍,电机消耗该电流的时间取决于机械负载和电机设计。
交流电源旨在通过降低输出电压(折返电流限制)或关闭输出(限流关断)来保护自身免受过大负载电流(例如高浪涌电流)的影响,在某些情况下,用户可以选择电源使用哪种限流模式。但是,如果您必须测量浪涌电流或您的测试要求提供完整浪涌电流作为测试的一部分,将需要一个可以提供完整峰值浪涌电流或瞬态电流的交流电源,以便电源永远不会达到折返状态。
当测试规范不要求交流电源提供峰值浪涌电流时,或者当使用大电流交流电源不切实际时,可以使用能够提供正常工作电流的电源,但使用启动期间的折返限流技术,这将导致特定测试的启动时间更长,但使您能够使用电流更低、成本更低的交流电源。
这里需要注意的是,无法提供适当电压和电流水平的电源可能会在电流折返状态中停留太久,这可能会导致被测设备无法正确启动或完全关闭。
