DS2000F系列可编程高速直流电源采用PWM技术的高频直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、高速瞬态响应；产品适用于电流传感器、熔断器、断路器、塑壳断路器，微型断路器、继电器、接触器、线束、电缆、接插件等低压电器测试，满足IEC60947-2标准中，断路器瞬动实验电流上升响应时间必须小于10ms的测试条件。
产品介绍
产品概述 PRODUCT OVERVIEW
DS2000F系列可编程高速直流电源采用PWM技术的高频直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、高速瞬态响应；产品适用于电流传感器、熔断器、断路器、塑壳断路器，微型断路器、继电器、接触器、线束、电缆、接插件等低压电器测试，满足IEC60947-2标准中，断路器瞬动实验电流上升响应时间必须小于10ms的测试条件。
产品特点 PRODUCT FEATURES
◉ 采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;
◉采用18bit高速ADC,快速精确测量电压、电流值;控制电路采用高速CPU,稳压精度,高纹波小;
◉ 具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性;
◉ 具有过压、过流、过温、短路保护功能，在系统中，可开启过压(OVP),过流(OCP),并可对数值进行修改;
◉ 可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行100组不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试,运行时间最短可设定1ms,此模式下可编辑多种输出波形;
◉ 并/串机功能：外置M&S主-从并/串机端口，单机可通过系统设置任意切换主-从机，最多支持200台同型号产品并机;
◉ 通讯接口：RS232、RS485、LAN多种通讯接口可选，MODBUS-RTU标准通讯协议，选配4-20mA模拟量信号接口；
◉ 数字式按键操作电压、电流、时间设定;
◉中/英文界面，方便快捷的按键操作;彩色液晶显示，中/英文界面，方便快捷的按键操作;
◉ 输入输出隔离;
◉应用领域：断路器脱扣、熔断器熔断、其他低压电器瞬动、电流循环冲击、可靠性、温升、额定接通、短路接通、寿命试验、动作特性试验测试等;
控制界面 CONTROL INTERFACE

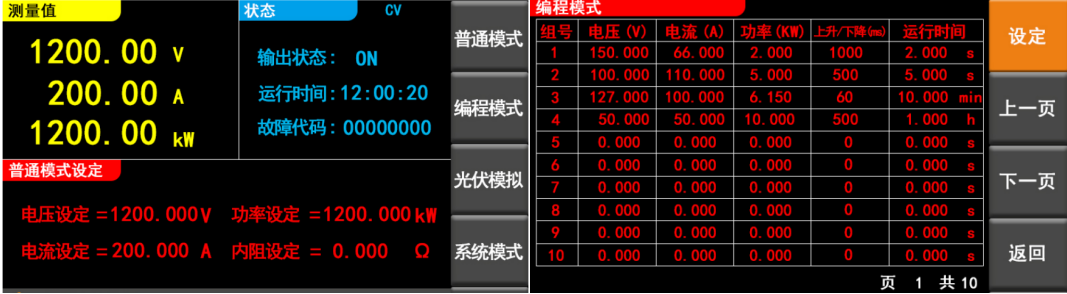

普通模式 编程模式

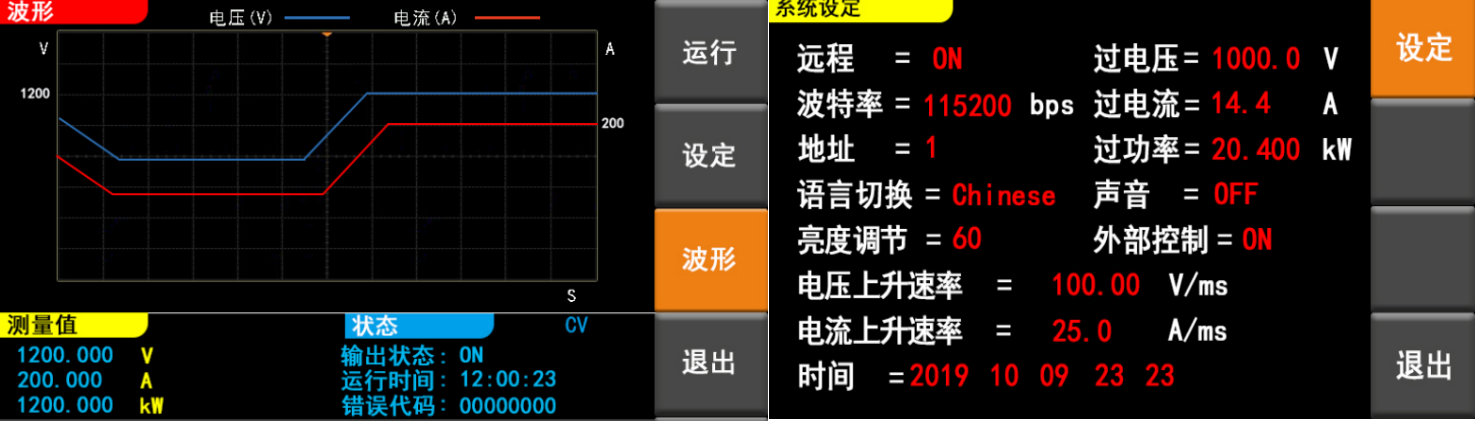

编程模式波形界面 系统模式

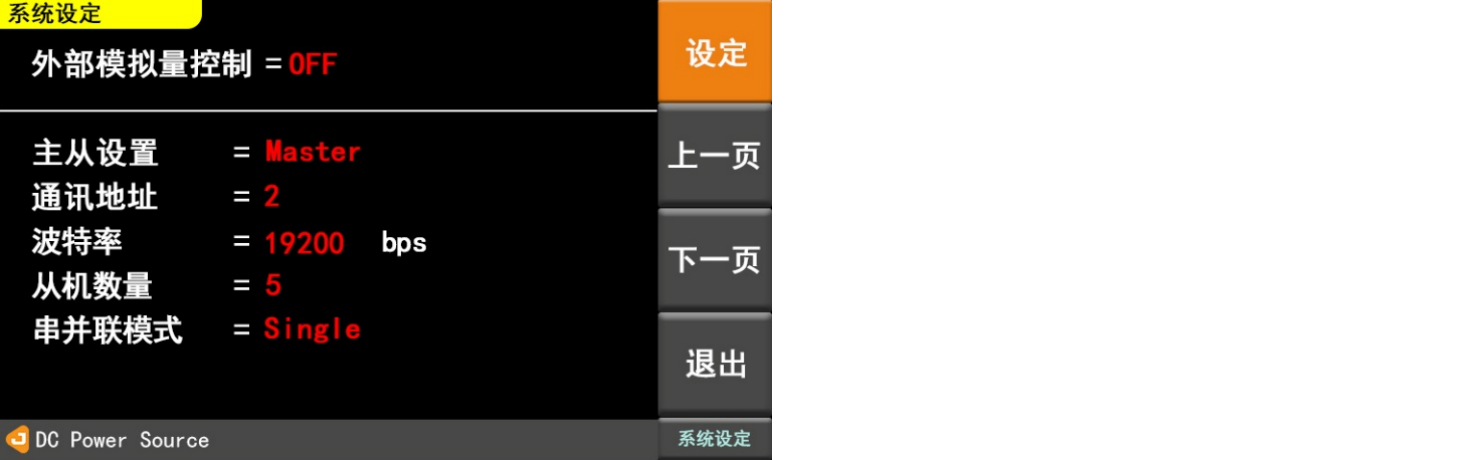

系统模式-串并联设定
产品规格 PRODUCT SPECIFICATION
| DS2000系列可编程控制直流电源 | ||
| 型号 Model | 后附选型规格表 | |
|---|---|---|
| 功率 Power | 600W-2000KW | |
| 制作方式 Working | 开关 PWM | |
| 输入 INPUT | 相数 Phase | 1φ2W+PE 单相两线 + 地线 /3φ4W+PE 三相四线 + 地线 |
| 电压 Voltage | 220V±10%/380V±15% | |
| 频率 Frequency | 47Hz - 63Hz | |
| 输出 OUTPUT |
电压 Voltage | 0-100% 满量程连续可设定 |
| 电流 Current | 0-100% 满量程连续可设定 | |
| 功率 Wattage | 0-100% 满量程连续可设定 | |
| 显示Display | 电压Vrms、电流Arms、功率Wattage、时间Time | |
| 电压纹波 rms Voltage Ripple | 0.2%FS( 满量程 ) | |
| 电流纹波 rms Current Ripple | 0.2%FS( 满量程 ) | |
| 稳压精度（Voltage Regulation） | ≤±0.05%FS（FS Resistor Load） | |
| 稳流精度（Current Regulation） | ≤±0.05%FS（FS Resistor Load） | |
| 电源调整率 Load Regulation | ±0.1%FS | |
| 负载调整率 Load Regulation | ±≤ 0.3% | |
| 效率 Efficiency | ≥ 93% | |
| 时间精度 Time | Setting0.1sec+0.1% | |
| 电压解析度 Voltage Resolution | Vo ＜ 1000V:0.001V ； Vo ＜ 1000V:0.01V；Vo ≥ 1000V:0.1V | |
| 电流解析度 Current Resolution | 输出Io＜10A： 分辨率 0.01A ； 输出 100A ＞ Io ≥ 10A: 分辨率 0.001A ；输出 1000A ＞ Io ≥ 100A: 分辨率 0.01A ； 输出 Io ≥ 1000A: 分辨率 0.01A 。 | |
| 设定项目 | 电压调节 CV | 0-100% 额定电压可调 |
| 电流调节 CC | 0-100% 额定电流可调 | |
| 功率调节 CP | 0-100% 额定功率可调 | |
| 测量精确度 | 电压 Voltage | ±0.05%FS |
| 电流 Current | ±0.05%FS | |
| 功率 Wattage | ±0.05%FS | |
| 上升时间（满载）Rise Time:Full load | ≤10ms~50ms(10%~90%突加载) 备注：不同功率及电压/电流等级见具体规格书 | |
| 上升时间（空载）Rise Time:No load | ≤25ms | |
| 下降时间（满载）Fall Time:Full load | ≤25ms | |
| 动态响应时间 Dynamic response time | ≤1ms | |
| 可编程组数 Programmable | 共 100 组，每组可记忆电压、电流值，运行时间，可步阶运行 | |
| 级联功能Parallel connection | 外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，最多支持多台并机 | |
| 控制电压Control Voltage | 0-5V对应0-100%FS | |
| 通讯接口 Interface | 标配RS232C、RS485、LAN多种通讯接口 | |
| 电磁兼容 EMC | 输入 EMI 滤波器 | |
| 限流设定 I-LIM Set | O-Max Current （超过电流设定值电源保护，停止输出） | |
| 限压设定 V-LIM Set | O-Max Voltage （超过电压设定值电源保护，停止输出） | |
| 保护 Protection | 过压 Over Voltage 过流 Over Current 过温 Over Temp | |
| 冷却方式 Cooling | 风扇强制冷却 | |
| 绝缘耐压 |
输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC 输入对机壳 1500VAC 1 分钟 , 输入对输出 1500VAC 1 分钟 |
|
| 运行环境 Environment | -10~45 ℃（-20℃-50℃需定制） 10-90%RH( 不结露 ) | |
规格选型 MODEL SELECTION
| 型号 Model | 输出 OUTPUT | 型号 Model | 输出 OUTPUT | 型号 Model | 输出 OUTPUT | 型号 Model | 输出 OUTPUT | ||||
| 容量 Capacity | 电压 | 电流 | 容量 Capacity | 电压 | 电流 | 容量 Capacity | 电压 | 电流 | 容量Capacity | 电压 | 电流 |
| DS 2000F | 10 V | 60 A | DS 2002
(1. 5 KW) |
10 V | 150 A | DS 2003
(3 KW) |
10 V | 300 A | DS2005
(5KW) |
10 V | 500 A |
| 30 V | 20 A | 30 V | 50 A | 30 V | 100 A | 30 V | 167 A | ||||
| 60 V | 10 A | 60 V | 25 A | 60 V | 50 A | 60 V | 84 A | ||||
| 100 V | 6 A | 100 V | 15 A | 100 V | 30 A | 100 V | 50 A | ||||
| 150 V | 4 A | 150 V | 10 A | 150 V | 20 A | 150 V | 34 A | ||||
| 300 V | 2 A | 300 V | 5 A | 300 V | 10 A | 300 V | 17 A | ||||
| 600 V | 1 A | 600 V | 2 . 5 A | 600 V | 5 A | 600 V | 8 . 5 A | ||||
| 1000 V | 0 . 6 A | 1000 V | 1 . 5 A | 1000 V | 3 A | 1000 V | 5 A | ||||
| 1500 V | 1 A | 1500 V | 2 A | 1500 V | 3 . 4 A | ||||||
| DS 2010
(10 KW) |
10 V | 1000 A | DS 2015
(15 KW) |
10 V | 1500 A | DS 2020
(20 KW) |
10 V | 2000 A | DS 2030
(30 KW) |
10 V | 3000 A |
| 30 V | 334 A | 30 V | 500 A | 30 V | 667 A | 30 V | 1000 A | ||||
| 60 V | 167 A | 60 V | 250 A | 60 V | 334 A | 60 V | 500 A | ||||
| 100 V | 100 A | 100 V | 150 A | 100 V | 200 A | 100 V | 300 A | ||||
| 150 V | 67 A | 150 V | 100 A | 150 V | 134 A | 150 V | 200 A | ||||
| 300 V | 34 A | 300 V | 50 A | 300 V | 67 A | 300 V | 100 A | ||||
| 600 V | 17 A | 600 V | 25 A | 600 V | 34 A | 600 V | 50 A | ||||
| 1000 V | 10 A | 1000 V | 15 A | 1000 V | 20 A | 1000 V | 30 A | ||||
| 1500 V | 7 A | 1500 V | 10 A | 1500 V | 13 . 5 A | 1500 V | 20 A | ||||
| DS 2060
(60 KW) |
10 V | 6000 A | DS 2080
(80 KW) |
10 V | 8000 A | DS 2100
(100 KW) |
10 V | 10000 A | DS 2120
(120 KW) |
10 V | 12000 A |
| 30 V | 2000 A | 30 V | 2667 A | 30 V | 3334 A | 30 V | 4000 A | ||||
| 60 V | 1000 A | 60 V | 1334 A | 60 V | 1667 A | 60 V | 2000 A | ||||
| 100 V | 600 A | 100 V | 800 A | 100 V | 1000 A | 100 V | 1200 A | ||||
| 150 V | 400 A | 150 V | 534 A | 150 V | 667 A | 150 V | 800 A | ||||
| 300 V | 200 A | 300 V | 267 A | 300 V | 334 A | 300 V | 400 A | ||||
| 600 V | 100 A | 600 V | 134 A | 600 V | 167 A | 600 V | 200 A | ||||
| 1000 V | 60 A | 1000 V | 80 A | 1000 V | 100 A | 1000 V | 120 A | ||||
| 1500 V | 40 A | 1500 V | 54 A | 1500 V | 67 A | 1500 V | 80 A | ||||
